Вібропневматичний сепаратор для розділення сипких матеріалів

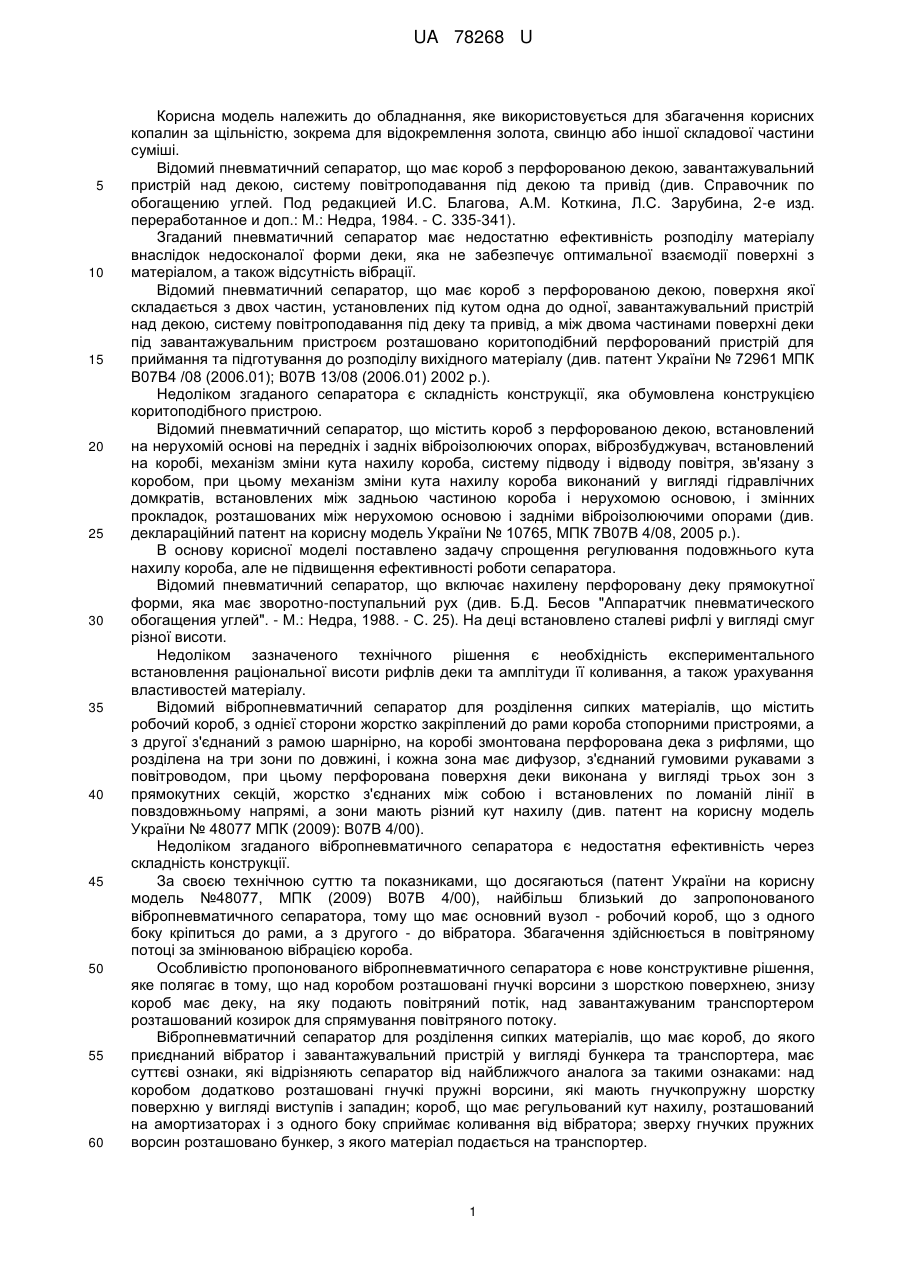

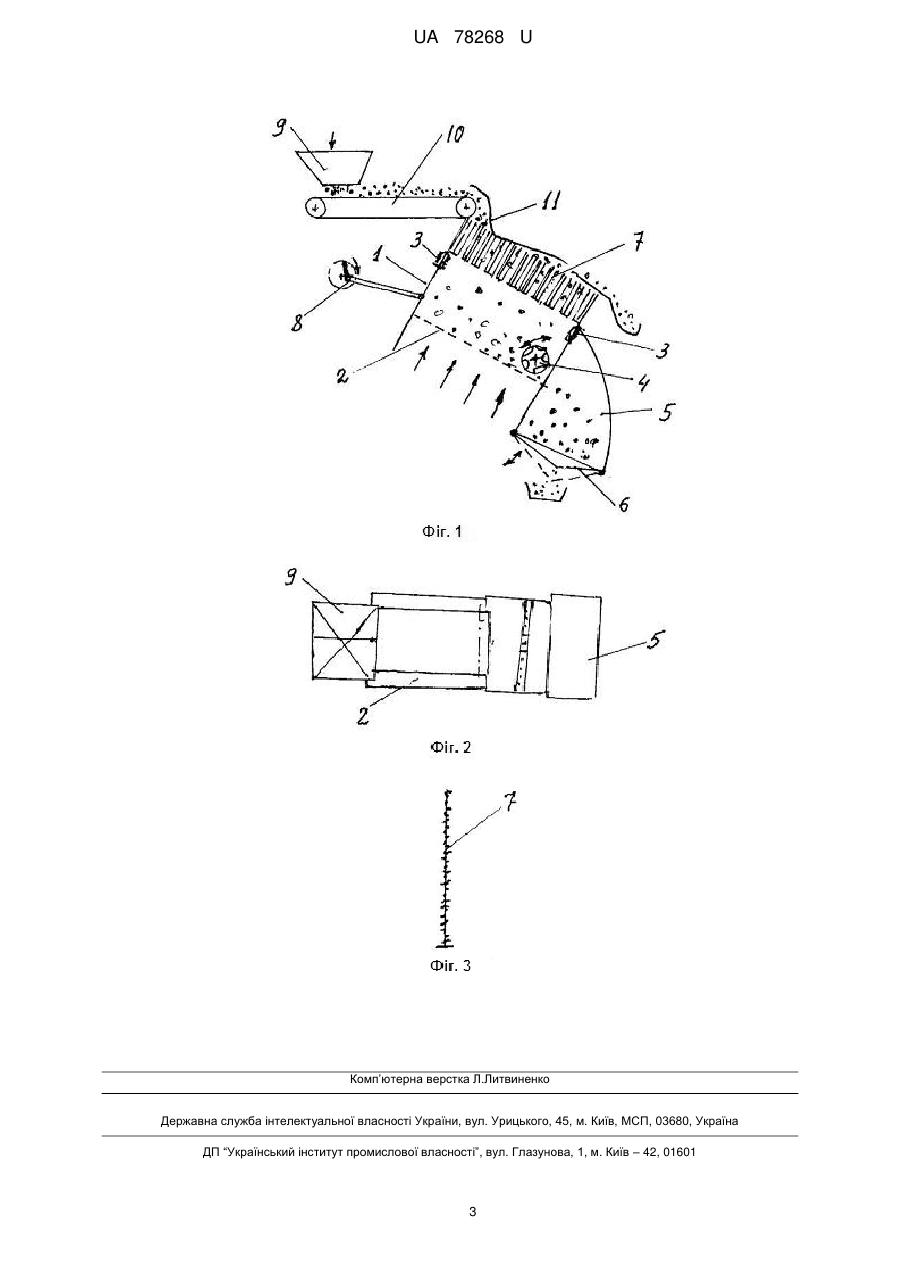

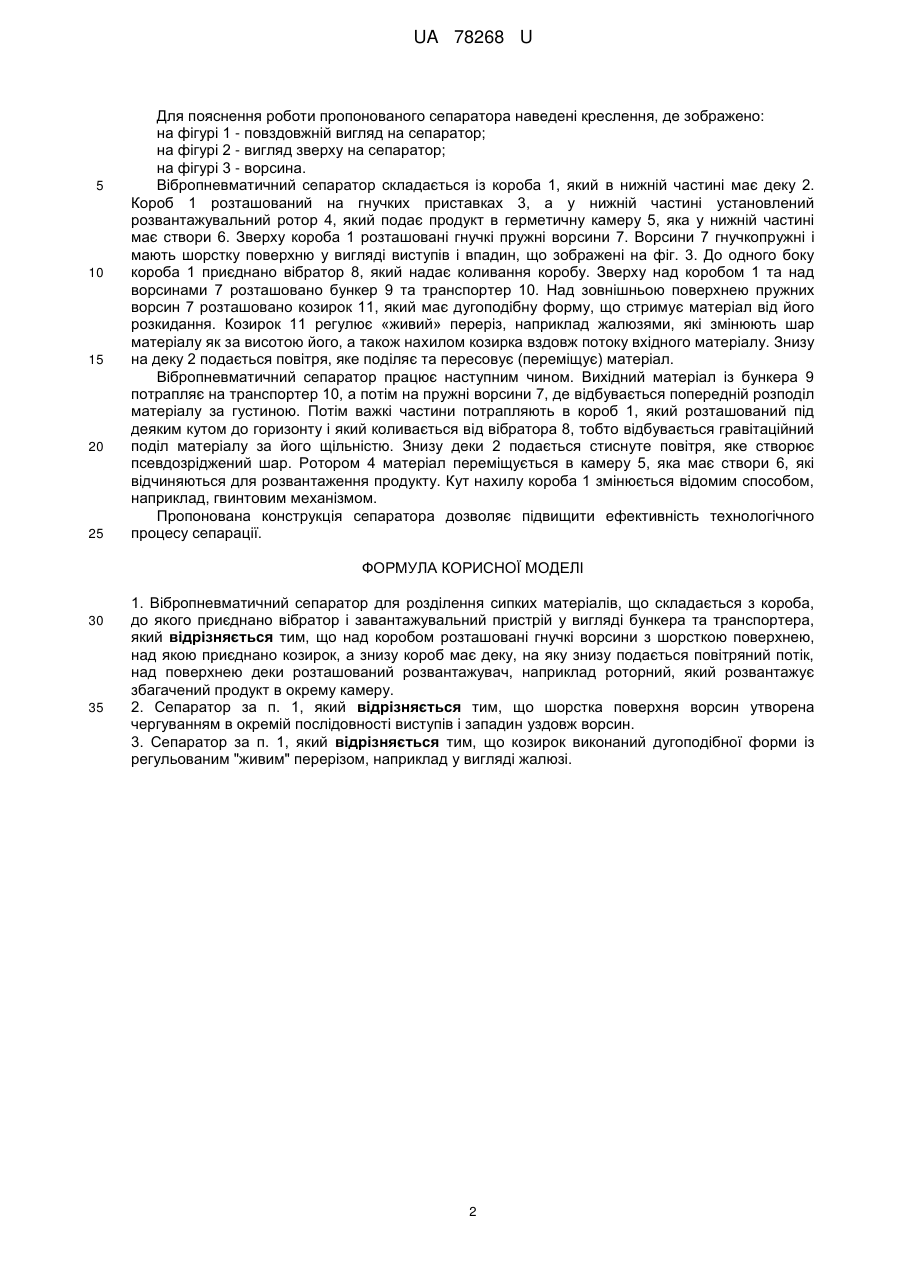

Реферат: UA 78268 U UA 78268 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання, яке використовується для збагачення корисних копалин за щільністю, зокрема для відокремлення золота, свинцю або іншої складової частини суміші. Відомий пневматичний сепаратор, що має короб з перфорованою декою, завантажувальний пристрій над декою, систему повітроподавання під декою та привід (див. Справочник по обогащению углей. Под редакцией И.С. Благова, А.М. Коткина, Л.С. Зарубина, 2-е изд. переработанное и доп.: М.: Недра, 1984. - С. 335-341). Згаданий пневматичний сепаратор має недостатню ефективність розподілу матеріалу внаслідок недосконалої форми деки, яка не забезпечує оптимальної взаємодії поверхні з матеріалом, а також відсутність вібрації. Відомий пневматичний сепаратор, що має короб з перфорованою декою, поверхня якої складається з двох частин, установлених під кутом одна до одної, завантажувальний пристрій над декою, систему повітроподавання під деку та привід, а між двома частинами поверхні деки під завантажувальним пристроєм розташовано коритоподібний перфорований пристрій для приймання та підготування до розподілу вихідного матеріалу (див. патент України № 72961 МПК В07В4 /08 (2006.01); В07В 13/08 (2006.01) 2002 р.). Недоліком згаданого сепаратора є складність конструкції, яка обумовлена конструкцією коритоподібного пристрою. Відомий пневматичний сепаратор, що містить короб з перфорованою декою, встановлений на нерухомій основі на передніх і задніх віброізолюючих опорах, віброзбуджувач, встановлений на коробі, механізм зміни кута нахилу короба, систему підводу і відводу повітря, зв'язану з коробом, при цьому механізм зміни кута нахилу короба виконаний у вигляді гідравлічних домкратів, встановлених між задньою частиною короба і нерухомою основою, і змінних прокладок, розташованих між нерухомою основою і задніми віброізолюючими опорами (див. деклараційний патент на корисну модель України № 10765, МПК 7В07В 4/08, 2005 p.). В основу корисної моделі поставлено задачу спрощення регулювання подовжнього кута нахилу короба, але не підвищення ефективності роботи сепаратора. Відомий пневматичний сепаратор, що включає нахилену перфоровану деку прямокутної форми, яка має зворотно-поступальний рух (див. Б.Д. Бесов "Аппаратчик пневматического обогащения углей". - М.: Недра, 1988. - С. 25). На деці встановлено сталеві рифлі у вигляді смуг різної висоти. Недоліком зазначеного технічного рішення є необхідність експериментального встановлення раціональної висоти рифлів деки та амплітуди її коливання, а також урахування властивостей матеріалу. Відомий вібропневматичний сепаратор для розділення сипких матеріалів, що містить робочий короб, з однієї сторони жорстко закріплений до рами короба стопорними пристроями, а з другої з'єднаний з рамою шарнірно, на коробі змонтована перфорована дека з рифлями, що розділена на три зони по довжині, і кожна зона має дифузор, з'єднаний гумовими рукавами з повітроводом, при цьому перфорована поверхня деки виконана у вигляді трьох зон з прямокутних секцій, жорстко з'єднаних між собою і встановлених по ломаній лінії в повздовжньому напрямі, а зони мають різний кут нахилу (див. патент на корисну модель України № 48077 МПК (2009): В07В 4/00). Недоліком згаданого вібропневматичного сепаратора є недостатня ефективність через складність конструкції. За своєю технічною суттю та показниками, що досягаються (патент України на корисну модель №48077, МПК (2009) В07В 4/00), найбільш близький до запропонованого вібропневматичного сепаратора, тому що має основний вузол - робочий короб, що з одного боку кріпиться до рами, а з другого - до вібратора. Збагачення здійснюється в повітряному потоці за змінюваною вібрацією короба. Особливістю пропонованого вібропневматичного сепаратора є нове конструктивне рішення, яке полягає в тому, що над коробом розташовані гнучкі ворсини з шорсткою поверхнею, знизу короб має деку, на яку подають повітряний потік, над завантажуваним транспортером розташований козирок для спрямування повітряного потоку. Вібропневматичний сепаратор для розділення сипких матеріалів, що має короб, до якого приєднаний вібратор і завантажувальний пристрій у вигляді бункера та транспортера, має суттєві ознаки, які відрізняють сепаратор від найближчого аналога за такими ознаками: над коробом додатково розташовані гнучкі пружні ворсини, які мають гнучкопружну шорстку поверхню у вигляді виступів і западин; короб, що має регульований кут нахилу, розташований на амортизаторах і з одного боку сприймає коливання від вібратора; зверху гнучких пружних ворсин розташовано бункер, з якого матеріал подається на транспортер. 1 UA 78268 U 5 10 15 20 25 Для пояснення роботи пропонованого сепаратора наведені креслення, де зображено: на фігурі 1 - повздовжній вигляд на сепаратор; на фігурі 2 - вигляд зверху на сепаратор; на фігурі 3 - ворсина. Вібропневматичний сепаратор складається із короба 1, який в нижній частині має деку 2. Короб 1 розташований на гнучких приставках 3, а у нижній частині установлений розвантажувальний ротор 4, який подає продукт в герметичну камеру 5, яка у нижній частині має створи 6. Зверху короба 1 розташовані гнучкі пружні ворсини 7. Ворсини 7 гнучкопружні і мають шорстку поверхню у вигляді виступів і впадин, що зображені на фіг. 3. До одного боку короба 1 приєднано вібратор 8, який надає коливання коробу. Зверху над коробом 1 та над ворсинами 7 розташовано бункер 9 та транспортер 10. Над зовнішньою поверхнею пружних ворсин 7 розташовано козирок 11, який має дугоподібну форму, що стримує матеріал від його розкидання. Козирок 11 регулює «живий» переріз, наприклад жалюзями, які змінюють шар матеріалу як за висотою його, а також нахилом козирка вздовж потоку вхідного матеріалу. Знизу на деку 2 подається повітря, яке поділяє та пересовує (переміщує) матеріал. Вібропневматичний сепаратор працює наступним чином. Вихідний матеріал із бункера 9 потрапляє на транспортер 10, а потім на пружні ворсини 7, де відбувається попередній розподіл матеріалу за густиною. Потім важкі частини потрапляють в короб 1, який розташований під деяким кутом до горизонту і який коливається від вібратора 8, тобто відбувається гравітаційний поділ матеріалу за його щільністю. Знизу деки 2 подається стиснуте повітря, яке створює псевдозріджений шар. Ротором 4 матеріал переміщується в камеру 5, яка має створи 6, які відчиняються для розвантаження продукту. Кут нахилу короба 1 змінюється відомим способом, наприклад, гвинтовим механізмом. Пропонована конструкція сепаратора дозволяє підвищити ефективність технологічного процесу сепарації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Вібропневматичний сепаратор для розділення сипких матеріалів, що складається з короба, до якого приєднано вібратор і завантажувальний пристрій у вигляді бункера та транспортера, який відрізняється тим, що над коробом розташовані гнучкі ворсини з шорсткою поверхнею, над якою приєднано козирок, а знизу короб має деку, на яку знизу подається повітряний потік, над поверхнею деки розташований розвантажувач, наприклад роторний, який розвантажує збагачений продукт в окрему камеру. 2. Сепаратор за п. 1, який відрізняється тим, що шорстка поверхня ворсин утворена чергуванням в окремій послідовності виступів і западин уздовж ворсин. 3. Сепаратор за п. 1, який відрізняється тим, що козирок виконаний дугоподібної форми із регульованим "живим" перерізом, наприклад у вигляді жалюзі. 2 UA 78268 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
