Багатотрубочний кольоровий відеопроектор

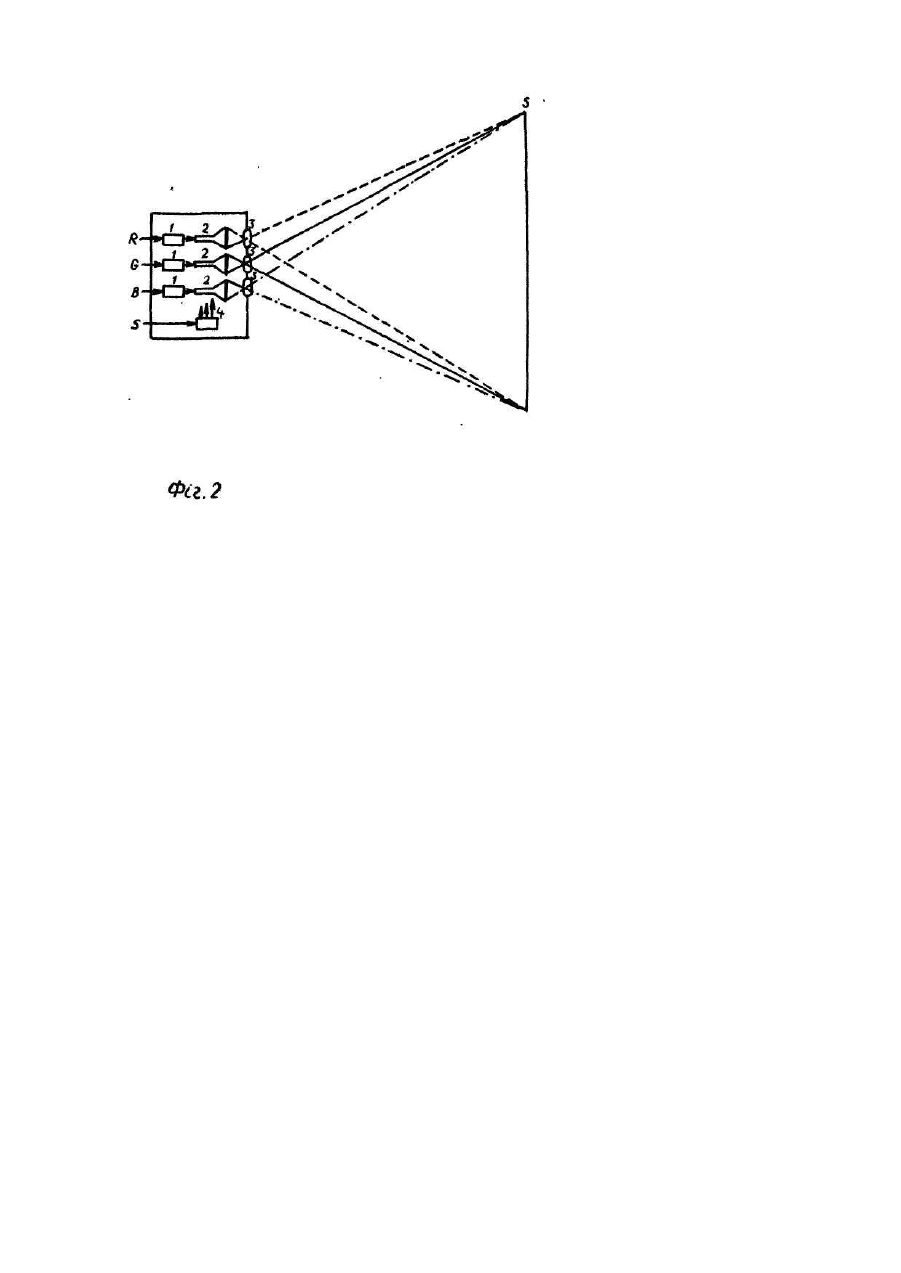

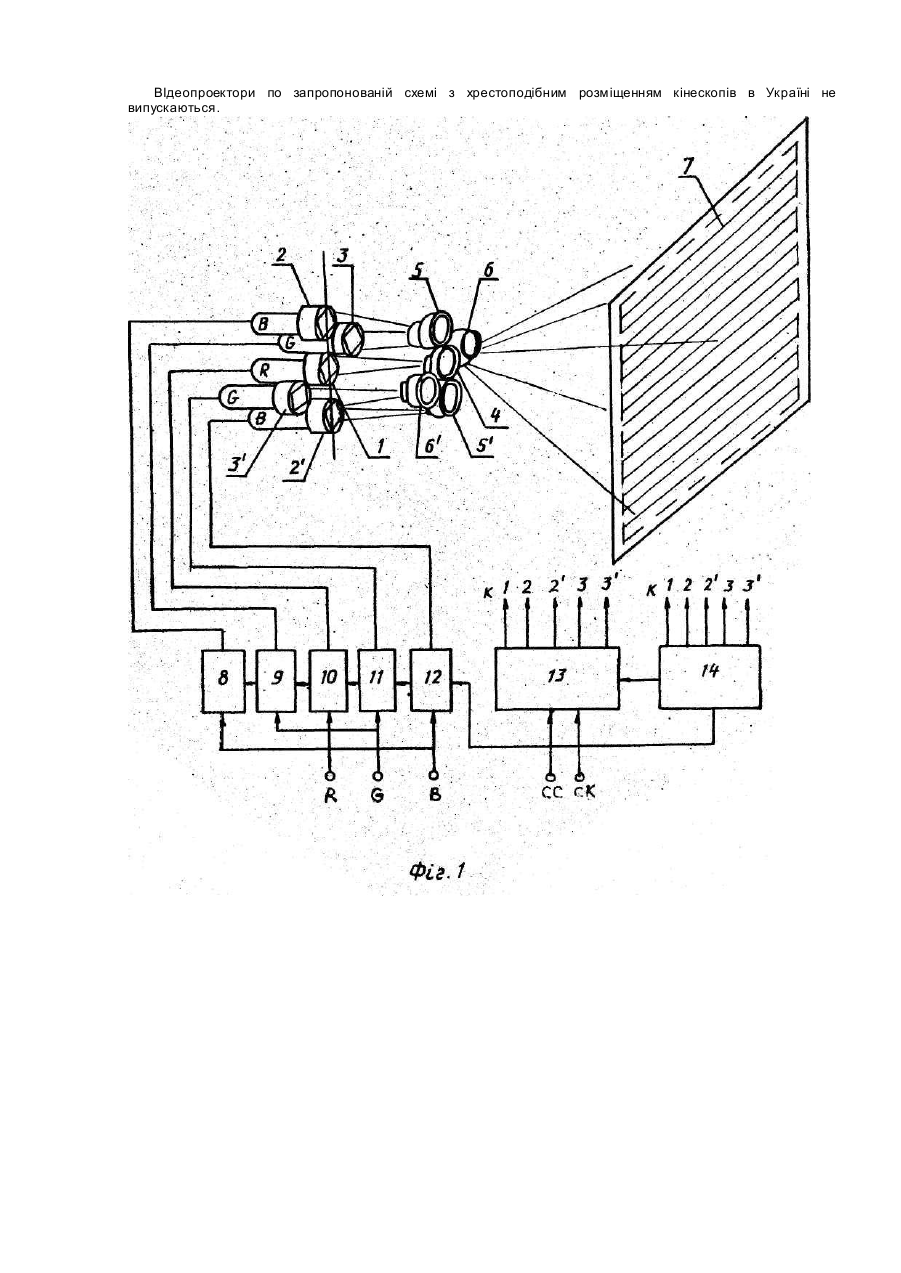

Винахід відноситься до техніки телебачення і може бути використаний у пристроях відеопроекторів. Найближчим по технічній суті є пристрій, описаний в [1]. Він містить проекційні кінескопи основних кольорів, об'єктиви згідно числа кінескопів, екран, оптично через об'єктиви з'єднаний з кінескопами, а також відеопідсилювачі, генератори розгорток та джерело живлення, виходи яких з'єднані з проекційними кінескопами, осі усіх об'єктивів, крім об'єктиву розміщеного в центрі, зміщені відносно осей відповідних проекційних кінескопів, в той час, як самі кінескопи розміщені в одну лінію. Головним недоліком такого пристрою є неможливість досягнення високої якості зображення за рахунок нерівномірної яскравості, корекція якої приводить до необхідності збільшення струмів бічних кінескопів, що в свою чергу негативно впливає на довговічність та надійність пристрою, крім того, знижує якість зображення за рахунок зменшення роздільної здатності проекційних кінескопів. В основу винаходу поставлене завдання удосконалення багатотрубочного кольорового відеопроектору, у якому введені додаткові проекційні кінескопи та об'єктиви та нове їх розміщення, чим забезпечується краща якість зображення на екрані та збільшується надійність роботи відеопроектору і за рахунок цього поліпшуються ергономічні характеристики пристрою, зменшується шкідливий вплив на оператора, збільшується строк безаварійної роботи. Поставлене завдання вирішується тим, що в багатотрубочному кольоровому відеопроекторі, який містить проекційні кінескопи основних кольорів, об'єктиви згідно числа кінескопів, екран, оптично, через об'єктиви, з'єднаний з кінескопами, а також відеопідсилювачі, генератори розгорток та джерело живлення, виходи яких з'єднані з проекційними кінескопами, осі усіх об'єктивів, крім об'єктиву, розміщеного в центрі, зміщені відносно освй відповідних: проекційних кінескопів, згідно з винаходом додатково містить проекційні кінескопи та об'єктиви другого та третього основних кольорів, проекційні кінескопи та об'єктиви розташовані по хрестоподібній схемі, причому одна пара кінескопів другого основного кольору розміщене симетрично та горизонтально відносно кінескопу та об'єктиву першого основного кольору, а друга пара третього основного кольору - симетрично та вертикально по відношенню до них. Таке розміщення проекційних кінескопів та відповідних їм об'єктивів дозволять отримати кращу якість зображення за рахунок рівномірності яскравості зображення, оскільки нерівномірність яскравості від симетрично розташованих проекційних кінескопів одного кольору взаємно компенсується і менші геометричні викривлення, оскільки всі проекційні кінескопи розташовані перпендикулярно до екрану і тому трапецевидні спотворення, які виникають при розташуванні проекційного кінескопа під кутом до екрану, відсутні. На фіг.1 зображена функціональна схема пристрою багатотрубного відеопроектора; на фіг.2 - схема прототипу. Пристрій містить (фіг.1) проекційні кінескопи 1 першого основного, 2, 2' - др угого основного та 3, 3' третього основного кольорів, відповідно ним об'єктиви 4,5, 5', 6, 6', екран 7, відеопідсилювачі 8, 9, 10, 11, 12, генератори розгорток 13 та джерело живлення 14. Кінескопи 1,2,2', 3, 3' через об'єктиви 4,5, 5', 6, 6' оптично зв'язані з екраном 7, виходи відеопідсилювачів 812, генераторів 13 розгорток та джерела 14 живлення з'єднані з входами проекційних кінескопів 1, 2, 2', 3, 3'. Входи відеопідсилювачів 8-12 є інформаційними входами РВ відеопроектора. Синхросигнали подаються на генератори розгорток із входів СС і СК. Синхросигнали з входів СС і СК подаються на генератори розгорток 13, перші виходи яких підключені до відхиляючих систем проекційних кінескопів 1,2,2', 3, 3', а другий вихід з'єднано з входом джерела живлення 14, перші виходи якого підключені до електродів проекційних кінескопів 1, 2, 2', 3, 3', а др угий вихід - до других входів відеопідсилювачів 8, 9, 10; 11, 12. Пристрій працює таким чином. Генератори 13 рядкових та кадрових розгорток перемішують промені кінескопів 1,2,2', 3, 3' по растрах, на яких за допомогою відеопідсилювачів 8-12 формується зображення. За допомогою об'єктів 4,5,5', 6,6' ці зображення передаються на екран 7, де суміщуються в одне зображення. Суміщення зображень на екрані 7 забезпечується зсувом об'єктів 5, 5', 6, 6' відносно осей відповідних кінескопів 2, 2', 3, 3" до центральної осі. Розташування кінескопів на паралельних осях на відміну від варіанту розміщення бокових кінескопів під кутом не спотворює геометрію растру. В той же час, як відомо з літератури,децентровка бокового об'єктиву приводить звичайно до додаткового падіння яскравості за рахунок збільшення кута його бачення. Боротися з наслідками цього явища допомагає запропонована схема, у якій, окрім трьох об'єктивів основних кольорів, використовується ще два допоміжних кінескопи другого й третього основних кольорів, які розташовані симетрично відносно центральної оптичної осі. Симетричне розташування відносно центра двох кінескопів другого та третього основних кольорів дозволяє взаємно компенсувати падіння яскравості як по вертикалі, так і по горизонталі без допомоги коректуючого сигналу. З точки зору збільшення ресурсу роботи пристрою та зменшення навантаження на кінескоп є корисним фактором використання 5-ти трубочної хрестоподібної схеми. З трьох кінескопів, які звичайно використовуються в подібних пристроях найбільше навантаження падає на кінескоп з зеленим кольором люмінофору, оскільки його складова у "білому" становить біля 60%. В той же час кінескоп Із синім кольором люмінофору найбільш слабкий по світловіддачі та має найменшу роздільну здатність. Одна з можливих схем розташування кінескопів виглядає наступним чином. У центрі розміщений кінескоп Із червоним кольором люмінофору. У "білому" його складова біля 30%, а люмінофор – найбільш стійкий. Вертикально та симетрично відносно "червоного" розміщені основний 2 та допоміжний 2 "зелені" кінескопи; горизонтально основний 3 та допоміжний 3 "сині". Таким чином, долучення до звичайної, найбільш розповсюдженої "тріадної" схеми двох допоміжних 2 та 3 кінескопів та хрестоподібна схема їх розміщення дозволяє значно покращити якість зображення (світлотехнічні характеристики) та збільшити надійність пристрою. Кращі світлотехнічні характеристики запропонованого пристрою дозволяють використовувати кінескопи з меншим діаметром екрану, які потребують меншої анодної напруги (25 кВ замість 32 кВ), не потребують рідинного охолодження та більш екологічні. Відеопроектори, побудовані на цьому принципі, знайдуть широке застосування як для побудови на їх основі модулів "відеостін", так і при побудові проекційних телеприймачів з екраном великих розмірів, передбачається використання на НПО "Електрон", м. Львів. ВІдеопроектори по запропонованій схемі з хрестоподібним розміщенням кінескопів в Україні не випускаються.
