Калоприймач

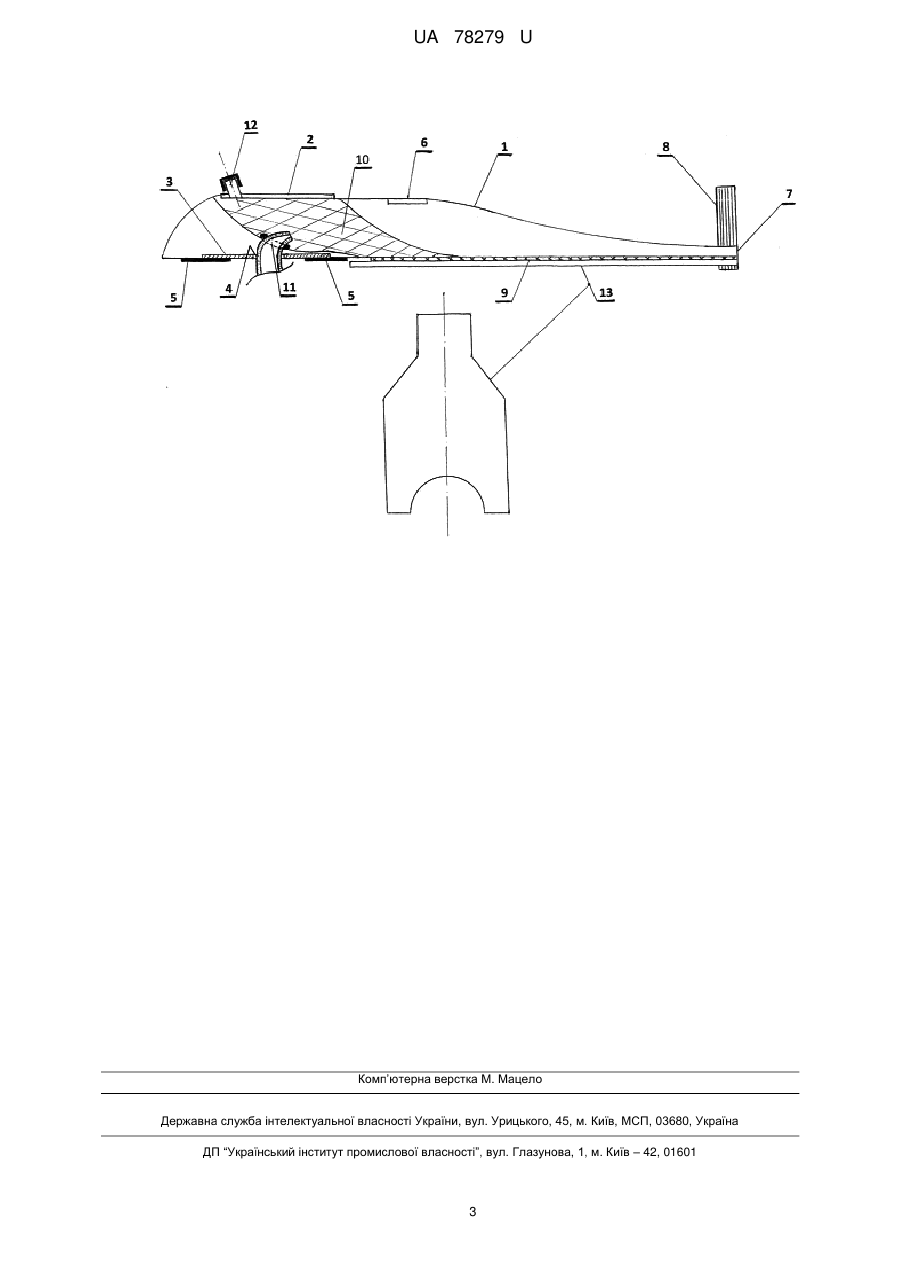

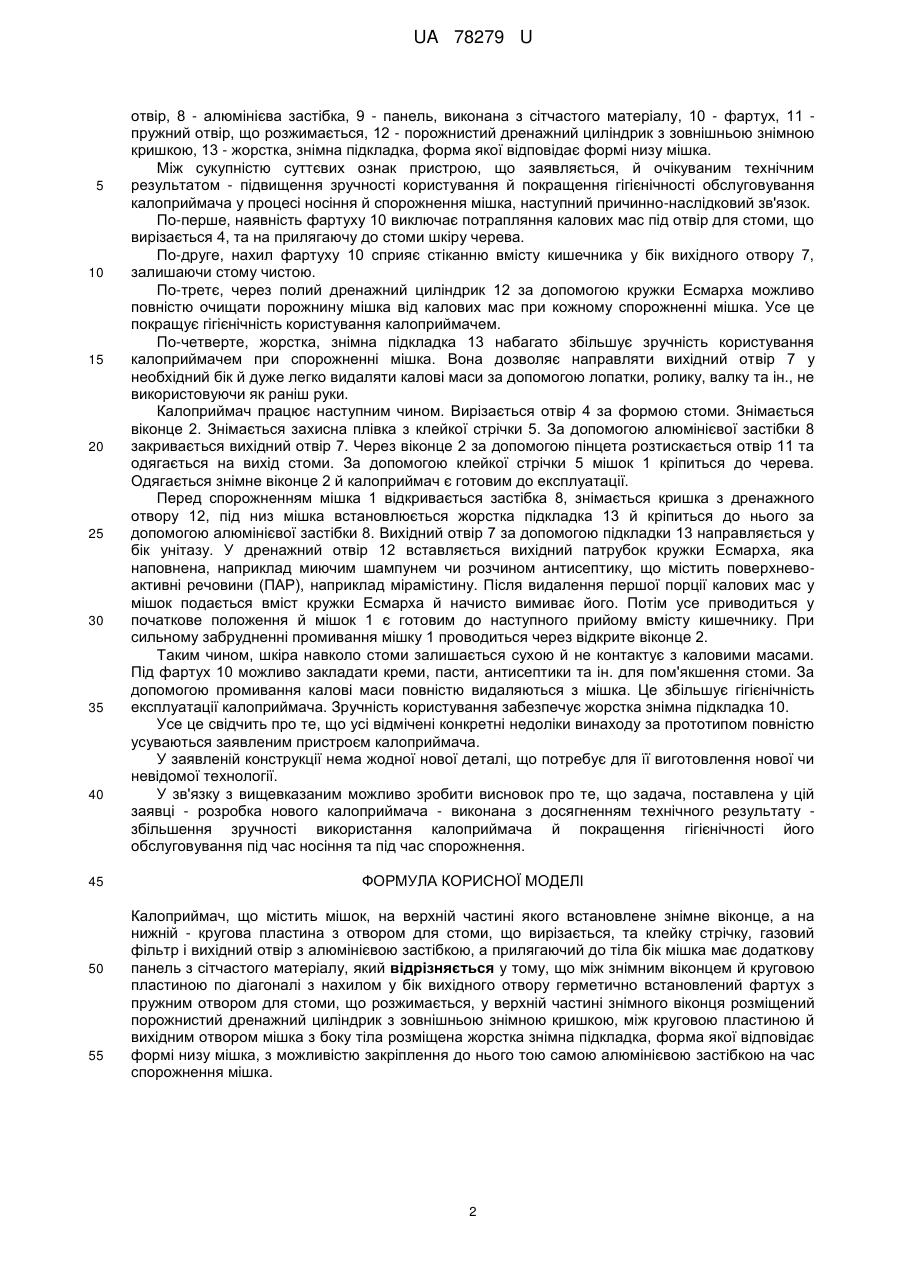

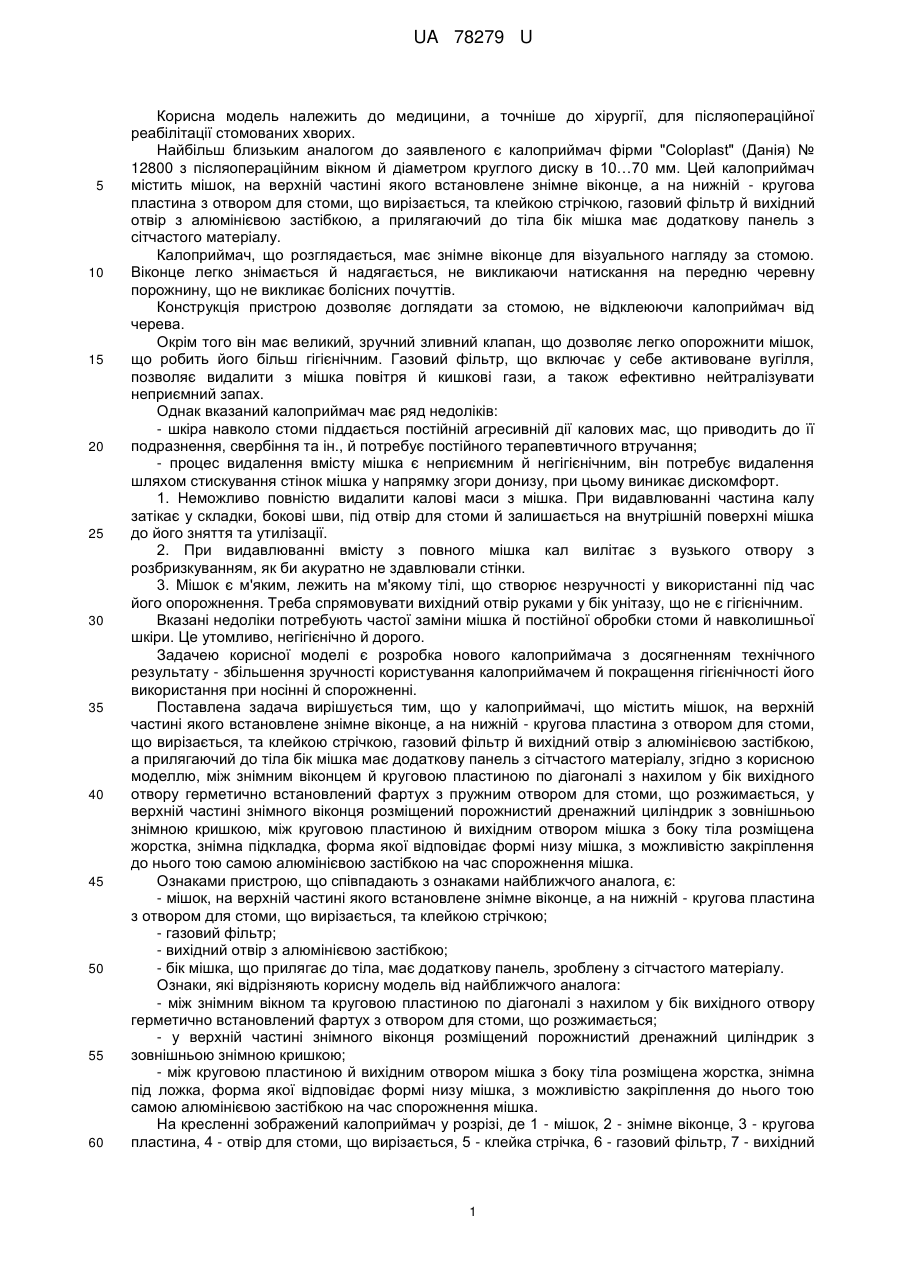

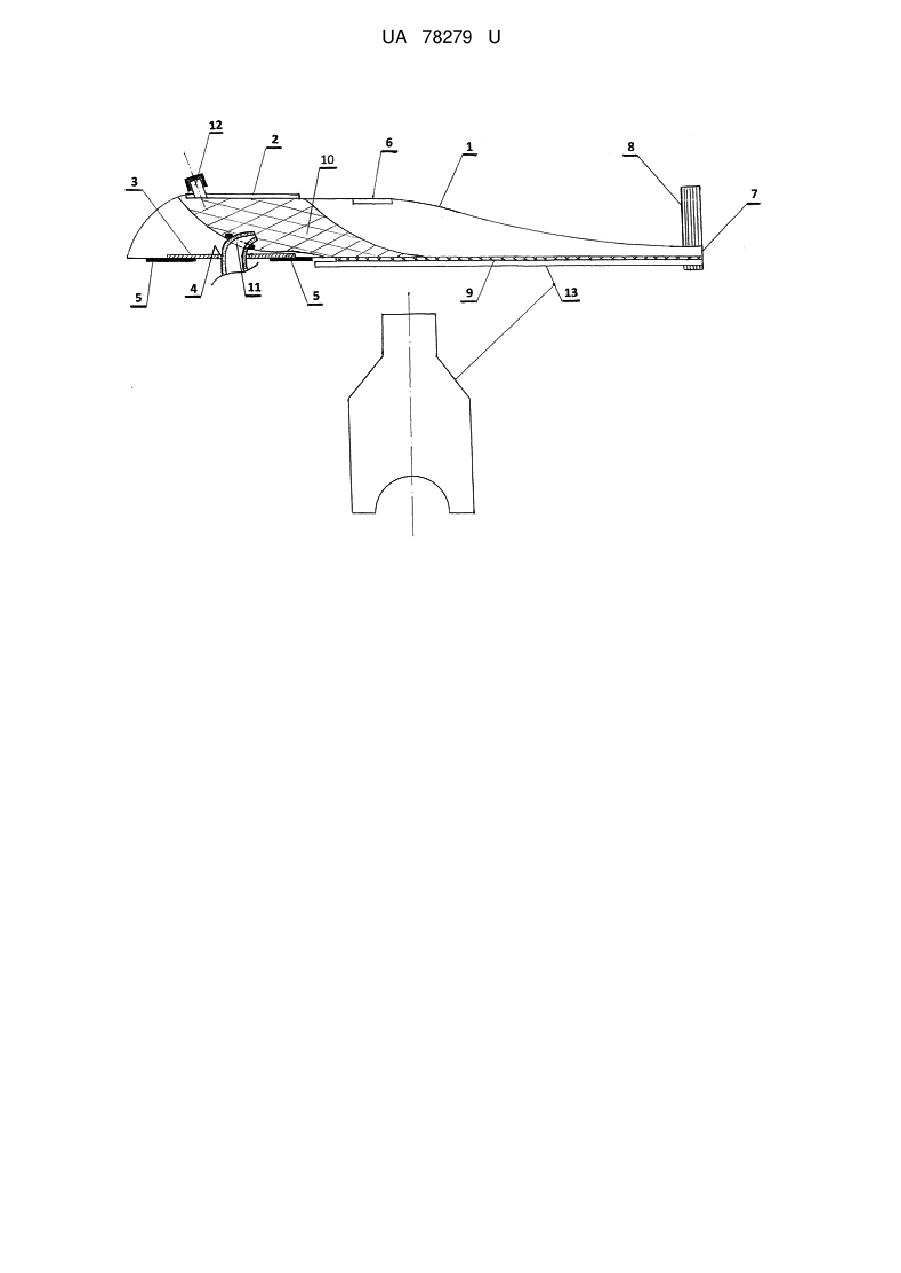

Реферат: Калоприймач містить мішок, знімне віконце, кругову пластину з отвором, клейку стрічку, газовий фільтр, вихідний отвір з алюмінієвою застібкою, мішок з додатковою панеллю, фартух з пружним отвором, дренажний циліндрик, кришку, знімну підкладку. UA 78279 U (12) UA 78279 U UA 78279 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а точніше до хірургії, для післяопераційної реабілітації стомованих хворих. Найбільш близьким аналогом до заявленого є калоприймач фірми "Coloplast" (Данія) № 12800 з післяопераційним вікном й діаметром круглого диску в 10…70 мм. Цей калоприймач містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу. Калоприймач, що розглядається, має знімне віконце для візуального нагляду за стомою. Віконце легко знімається й надягається, не викликаючи натискання на передню черевну порожнину, що не викликає болісних почуттів. Конструкція пристрою дозволяє доглядати за стомою, не відклеюючи калоприймач від черева. Окрім того він має великий, зручний зливний клапан, що дозволяє легко опорожнити мішок, що робить його більш гігієнічним. Газовий фільтр, що включає у себе активоване вугілля, позволяє видалити з мішка повітря й кишкові гази, а також ефективно нейтралізувати неприємний запах. Однак вказаний калоприймач має ряд недоліків: - шкіра навколо стоми піддається постійній агресивній дії калових мас, що приводить до її подразнення, свербіння та ін., й потребує постійного терапевтичного втручання; - процес видалення вмісту мішка є неприємним й негігієнічним, він потребує видалення шляхом стискування стінок мішка у напрямку згори донизу, при цьому виникає дискомфорт. 1. Неможливо повністю видалити калові маси з мішка. При видавлюванні частина калу затікає у складки, бокові шви, під отвір для стоми й залишається на внутрішній поверхні мішка до його зняття та утилізації. 2. При видавлюванні вмісту з повного мішка кал вилітає з вузького отвору з розбризкуванням, як би акуратно не здавлювали стінки. 3. Мішок є м'яким, лежить на м'якому тілі, що створює незручності у використанні під час його опорожнення. Треба спрямовувати вихідний отвір руками у бік унітазу, що не є гігієнічним. Вказані недоліки потребують частої заміни мішка й постійної обробки стоми й навколишньої шкіри. Це утомливо, негігієнічно й дорого. Задачею корисної моделі є розробка нового калоприймача з досягненням технічного результату - збільшення зручності користування калоприймачем й покращення гігієнічності його використання при носінні й спорожненні. Поставлена задача вирішується тим, що у калоприймачі, що містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою, газовий фільтр й вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу, згідно з корисною моделлю, між знімним віконцем й круговою пластиною по діагоналі з нахилом у бік вихідного отвору герметично встановлений фартух з пружним отвором для стоми, що розжимається, у верхній частині знімного віконця розміщений порожнистий дренажний циліндрик з зовнішньою знімною кришкою, між круговою пластиною й вихідним отвором мішка з боку тіла розміщена жорстка, знімна підкладка, форма якої відповідає формі низу мішка, з можливістю закріплення до нього тою самою алюмінієвою застібкою на час спорожнення мішка. Ознаками пристрою, що співпадають з ознаками найближчого аналога, є: - мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейкою стрічкою; - газовий фільтр; - вихідний отвір з алюмінієвою застібкою; - бік мішка, що прилягає до тіла, має додаткову панель, зроблену з сітчастого матеріалу. Ознаки, які відрізняють корисну модель від найближчого аналога: - між знімним вікном та круговою пластиною по діагоналі з нахилом у бік вихідного отвору герметично встановлений фартух з отвором для стоми, що розжимається; - у верхній частині знімного віконця розміщений порожнистий дренажний циліндрик з зовнішньою знімною кришкою; - між круговою пластиною й вихідним отвором мішка з боку тіла розміщена жорстка, знімна під ложка, форма якої відповідає формі низу мішка, з можливістю закріплення до нього тою самою алюмінієвою застібкою на час спорожнення мішка. На кресленні зображений калоприймач у розрізі, де 1 - мішок, 2 - знімне віконце, 3 - кругова пластина, 4 - отвір для стоми, що вирізається, 5 - клейка стрічка, 6 - газовий фільтр, 7 - вихідний 1 UA 78279 U 5 10 15 20 25 30 35 40 45 50 55 отвір, 8 - алюмінієва застібка, 9 - панель, виконана з сітчастого матеріалу, 10 - фартух, 11 пружний отвір, що розжимається, 12 - порожнистий дренажний циліндрик з зовнішньою знімною кришкою, 13 - жорстка, знімна підкладка, форма якої відповідає формі низу мішка. Між сукупністю суттєвих ознак пристрою, що заявляється, й очікуваним технічним результатом - підвищення зручності користування й покращення гігієнічності обслуговування калоприймача у процесі носіння й спорожнення мішка, наступний причинно-наслідковий зв'язок. По-перше, наявність фартуху 10 виключає потрапляння калових мас під отвір для стоми, що вирізається 4, та на прилягаючу до стоми шкіру черева. По-друге, нахил фартуху 10 сприяє стіканню вмісту кишечника у бік вихідного отвору 7, залишаючи стому чистою. По-третє, через полий дренажний циліндрик 12 за допомогою кружки Есмарха можливо повністю очищати порожнину мішка від калових мас при кожному спорожненні мішка. Усе це покращує гігієнічність користування калоприймачем. По-четверте, жорстка, знімна підкладка 13 набагато збільшує зручність користування калоприймачем при спорожненні мішка. Вона дозволяє направляти вихідний отвір 7 у необхідний бік й дуже легко видаляти калові маси за допомогою лопатки, ролику, валку та ін., не використовуючи як раніш руки. Калоприймач працює наступним чином. Вирізається отвір 4 за формою стоми. Знімається віконце 2. Знімається захисна плівка з клейкої стрічки 5. За допомогою алюмінієвої застібки 8 закривається вихідний отвір 7. Через віконце 2 за допомогою пінцета розтискається отвір 11 та одягається на вихід стоми. За допомогою клейкої стрічки 5 мішок 1 кріпиться до черева. Одягається знімне віконце 2 й калоприймач є готовим до експлуатації. Перед спорожненням мішка 1 відкривається застібка 8, знімається кришка з дренажного отвору 12, під низ мішка встановлюється жорстка підкладка 13 й кріпиться до нього за допомогою алюмінієвої застібки 8. Вихідний отвір 7 за допомогою підкладки 13 направляється у бік унітазу. У дренажний отвір 12 вставляється вихідний патрубок кружки Есмарха, яка наповнена, наприклад миючим шампунем чи розчином антисептику, що містить поверхневоактивні речовини (ПАР), наприклад мірамістину. Після видалення першої порції калових мас у мішок подається вміст кружки Есмарха й начисто вимиває його. Потім усе приводиться у початкове положення й мішок 1 є готовим до наступного прийому вмісту кишечнику. При сильному забрудненні промивання мішку 1 проводиться через відкрите віконце 2. Таким чином, шкіра навколо стоми залишається сухою й не контактує з каловими масами. Під фартух 10 можливо закладати креми, пасти, антисептики та ін. для пом'якшення стоми. За допомогою промивання калові маси повністю видаляються з мішка. Це збільшує гігієнічність експлуатації калоприймача. Зручність користування забезпечує жорстка знімна підкладка 10. Усе це свідчить про те, що усі відмічені конкретні недоліки винаходу за прототипом повністю усуваються заявленим пристроєм калоприймача. У заявленій конструкції нема жодної нової деталі, що потребує для її виготовлення нової чи невідомої технології. У зв'язку з вищевказаним можливо зробити висновок про те, що задача, поставлена у цій заявці - розробка нового калоприймача - виконана з досягненням технічного результату збільшення зручності використання калоприймача й покращення гігієнічності його обслуговування під час носіння та під час спорожнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Калоприймач, що містить мішок, на верхній частині якого встановлене знімне віконце, а на нижній - кругова пластина з отвором для стоми, що вирізається, та клейку стрічку, газовий фільтр і вихідний отвір з алюмінієвою застібкою, а прилягаючий до тіла бік мішка має додаткову панель з сітчастого матеріалу, який відрізняється у тому, що між знімним віконцем й круговою пластиною по діагоналі з нахилом у бік вихідного отвору герметично встановлений фартух з пружним отвором для стоми, що розжимається, у верхній частині знімного віконця розміщений порожнистий дренажний циліндрик з зовнішньою знімною кришкою, між круговою пластиною й вихідним отвором мішка з боку тіла розміщена жорстка знімна підкладка, форма якої відповідає формі низу мішка, з можливістю закріплення до нього тою самою алюмінієвою застібкою на час спорожнення мішка. 2 UA 78279 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
