Дистилятор технічної води

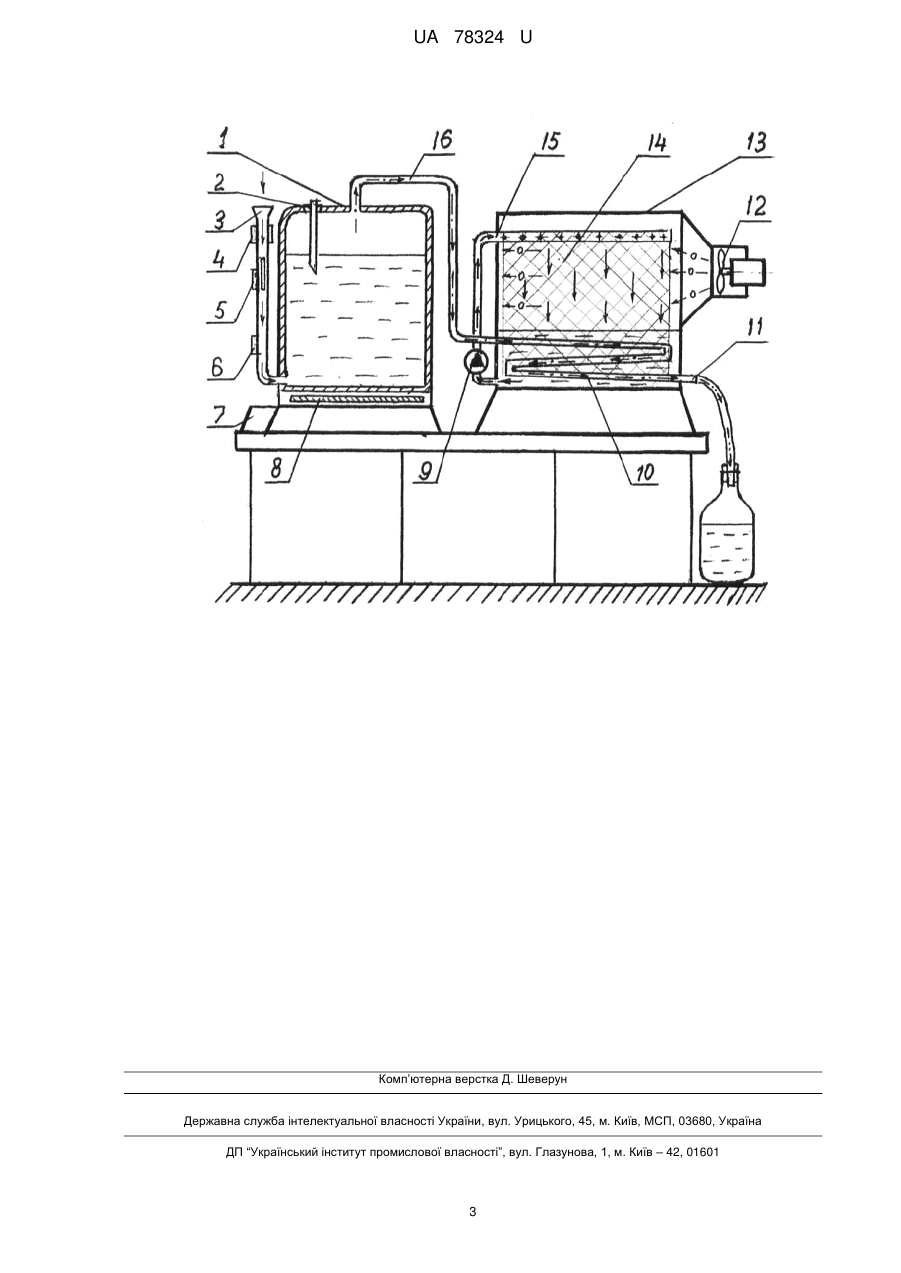

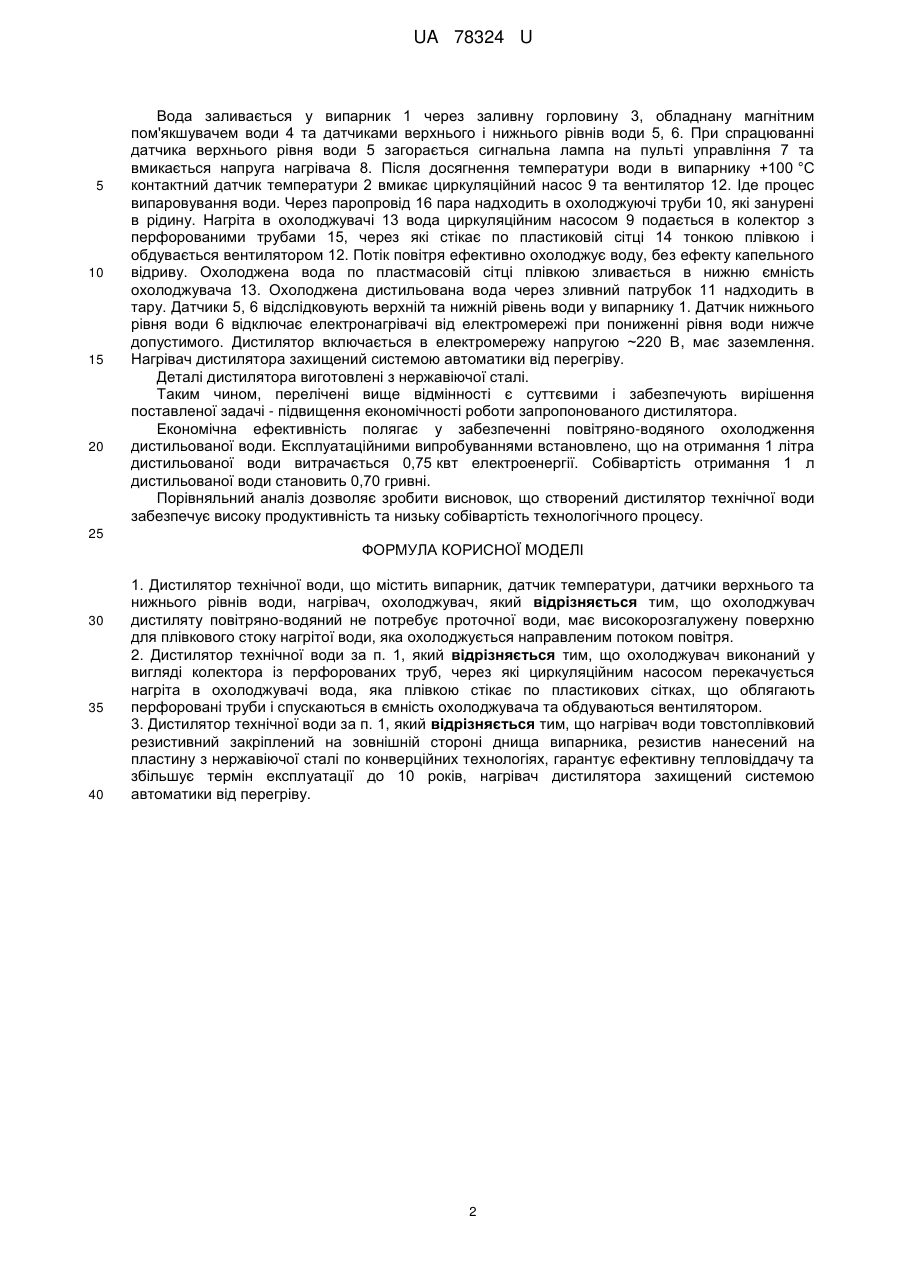

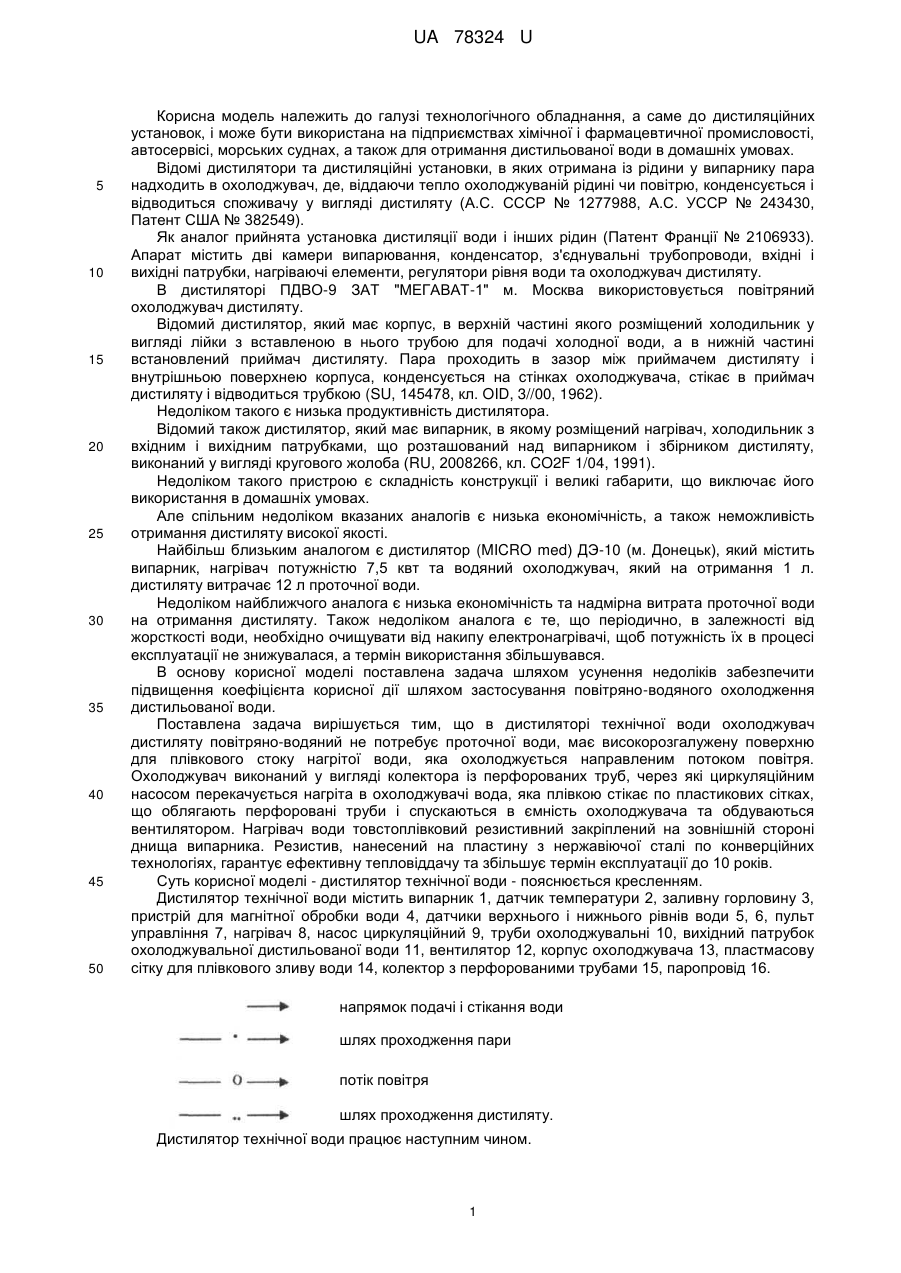

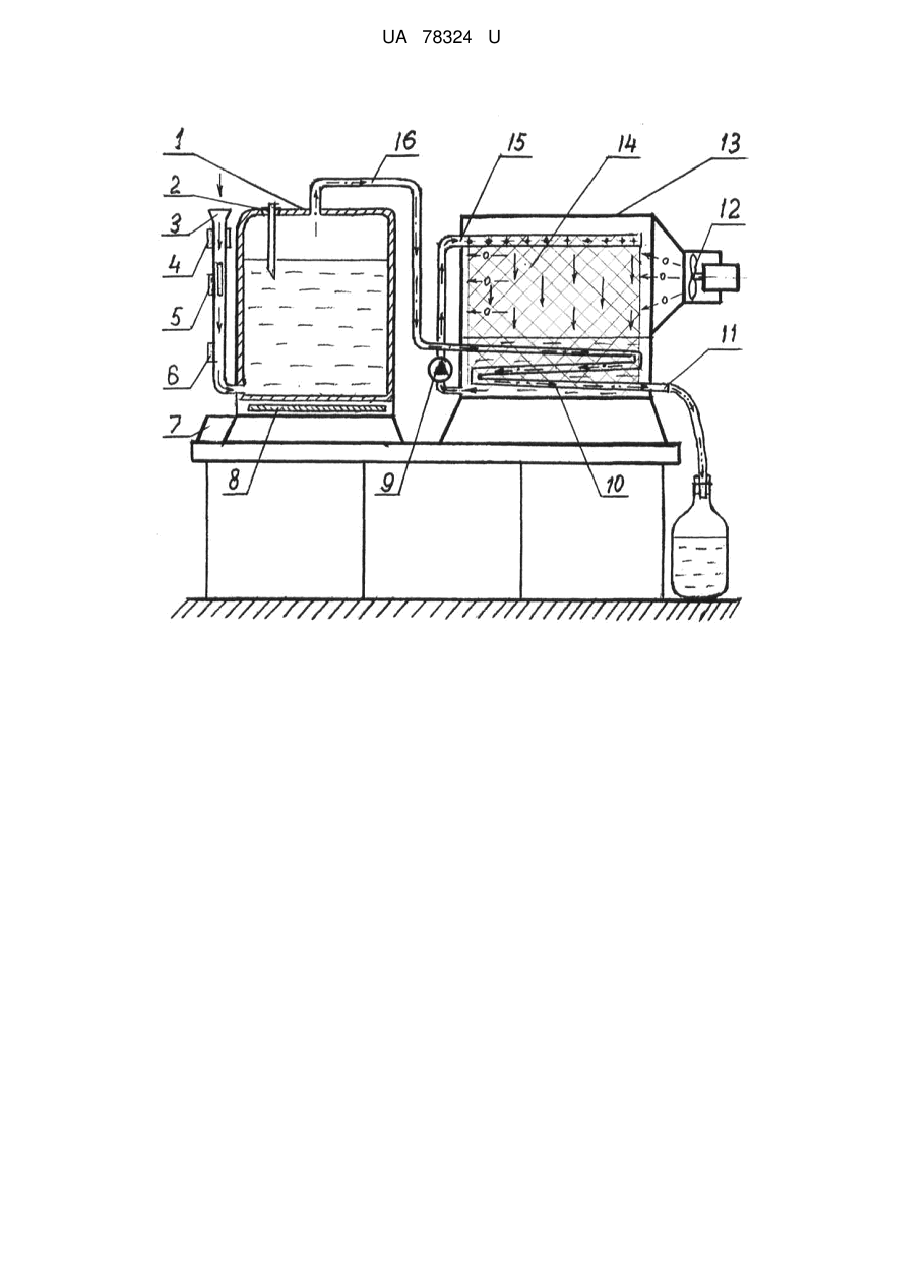

Реферат: Дистилятор технічної води містить випарник, датчик температури, датчики верхнього та нижнього рівнів води, нагрівач, охолоджувач. UA 78324 U (54) ДИСТИЛЯТОР ТЕХНІЧНОЇ ВОДИ UA 78324 U UA 78324 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі технологічного обладнання, а саме до дистиляційних установок, і може бути використана на підприємствах хімічної і фармацевтичної промисловості, автосервісі, морських суднах, а також для отримання дистильованої води в домашніх умовах. Відомі дистилятори та дистиляційні установки, в яких отримана із рідини у випарнику пара надходить в охолоджувач, де, віддаючи тепло охолоджуваній рідині чи повітрю, конденсується і відводиться споживачу у вигляді дистиляту (А.С. СССР № 1277988, А.С. УССР № 243430, Патент США № 382549). Як аналог прийнята установка дистиляції води і інших рідин (Патент Франції № 2106933). Апарат містить дві камери випарювання, конденсатор, з'єднувальні трубопроводи, вхідні і вихідні патрубки, нагріваючі елементи, регулятори рівня води та охолоджувач дистиляту. В дистиляторі ПДВО-9 ЗАТ "МЕГАВАТ-1" м. Москва використовується повітряний охолоджувач дистиляту. Відомий дистилятор, який має корпус, в верхній частині якого розміщений холодильник у вигляді лійки з вставленою в нього трубою для подачі холодної води, а в нижній частині встановлений приймач дистиляту. Пара проходить в зазор між приймачем дистиляту і внутрішньою поверхнею корпуса, конденсується на стінках охолоджувача, стікає в приймач дистиляту і відводиться трубкою (SU, 145478, кл. OID, 3//00, 1962). Недоліком такого є низька продуктивність дистилятора. Відомий також дистилятор, який має випарник, в якому розміщений нагрівач, холодильник з вхідним і вихідним патрубками, що розташований над випарником і збірником дистиляту, виконаний у вигляді кругового жолоба (RU, 2008266, кл. CO2F 1/04, 1991). Недоліком такого пристрою є складність конструкції і великі габарити, що виключає його використання в домашніх умовах. Але спільним недоліком вказаних аналогів є низька економічність, а також неможливість отримання дистиляту високої якості. Найбільш близьким аналогом є дистилятор (MICRO med) ДЭ-10 (м. Донецьк), який містить випарник, нагрівач потужністю 7,5 квт та водяний охолоджувач, який на отримання 1 л. дистиляту витрачає 12 л проточної води. Недоліком найближчого аналога є низька економічність та надмірна витрата проточної води на отримання дистиляту. Також недоліком аналога є те, що періодично, в залежності від жорсткості води, необхідно очищувати від накипу електронагрівачі, щоб потужність їх в процесі експлуатації не знижувалася, а термін використання збільшувався. В основу корисної моделі поставлена задача шляхом усунення недоліків забезпечити підвищення коефіцієнта корисної дії шляхом застосування повітряно-водяного охолодження дистильованої води. Поставлена задача вирішується тим, що в дистиляторі технічної води охолоджувач дистиляту повітряно-водяний не потребує проточної води, має високорозгалужену поверхню для плівкового стоку нагрітої води, яка охолоджується направленим потоком повітря. Охолоджувач виконаний у вигляді колектора із перфорованих труб, через які циркуляційним насосом перекачується нагріта в охолоджувачі вода, яка плівкою стікає по пластикових сітках, що облягають перфоровані труби і спускаються в ємність охолоджувача та обдуваються вентилятором. Нагрівач води товстоплівковий резистивний закріплений на зовнішній стороні днища випарника. Резистив, нанесений на пластину з нержавіючої сталі по конверційних технологіях, гарантує ефективну тепловіддачу та збільшує термін експлуатації до 10 років. Суть корисної моделі - дистилятор технічної води - пояснюється кресленням. Дистилятор технічної води містить випарник 1, датчик температури 2, заливну горловину 3, пристрій для магнітної обробки води 4, датчики верхнього і нижнього рівнів води 5, 6, пульт управління 7, нагрівач 8, насос циркуляційний 9, труби охолоджувальні 10, вихідний патрубок охолоджувальної дистильованої води 11, вентилятор 12, корпус охолоджувача 13, пластмасову сітку для плівкового зливу води 14, колектор з перфорованими трубами 15, паропровід 16. напрямок подачі і стікання води шлях проходження пари потік повітря шлях проходження дистиляту. Дистилятор технічної води працює наступним чином. 1 UA 78324 U 5 10 15 20 Вода заливається у випарник 1 через заливну горловину 3, обладнану магнітним пом'якшувачем води 4 та датчиками верхнього і нижнього рівнів води 5, 6. При спрацюванні датчика верхнього рівня води 5 загорається сигнальна лампа на пульті управління 7 та вмикається напруга нагрівача 8. Після досягнення температури води в випарнику +100 °C контактний датчик температури 2 вмикає циркуляційний насос 9 та вентилятор 12. Іде процес випаровування води. Через паропровід 16 пара надходить в охолоджуючі труби 10, які занурені в рідину. Нагріта в охолоджувачі 13 вода циркуляційним насосом 9 подається в колектор з перфорованими трубами 15, через які стікає по пластиковій сітці 14 тонкою плівкою і обдувається вентилятором 12. Потік повітря ефективно охолоджує воду, без ефекту капельного відриву. Охолоджена вода по пластмасовій сітці плівкою зливається в нижню ємність охолоджувача 13. Охолоджена дистильована вода через зливний патрубок 11 надходить в тару. Датчики 5, 6 відслідковують верхній та нижній рівень води у випарнику 1. Датчик нижнього рівня води 6 відключає електронагрівачі від електромережі при пониженні рівня води нижче допустимого. Дистилятор включається в електромережу напругою ~220 В, має заземлення. Нагрівач дистилятора захищений системою автоматики від перегріву. Деталі дистилятора виготовлені з нержавіючої сталі. Таким чином, перелічені вище відмінності є суттєвими і забезпечують вирішення поставленої задачі - підвищення економічності роботи запропонованого дистилятора. Економічна ефективність полягає у забезпеченні повітряно-водяного охолодження дистильованої води. Експлуатаційними випробуваннями встановлено, що на отримання 1 літра дистильованої води витрачається 0,75 квт електроенергії. Собівартість отримання 1 л дистильованої води становить 0,70 гривні. Порівняльний аналіз дозволяє зробити висновок, що створений дистилятор технічної води забезпечує високу продуктивність та низьку собівартість технологічного процесу. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Дистилятор технічної води, що містить випарник, датчик температури, датчики верхнього та нижнього рівнів води, нагрівач, охолоджувач, який відрізняється тим, що охолоджувач дистиляту повітряно-водяний не потребує проточної води, має високорозгалужену поверхню для плівкового стоку нагрітої води, яка охолоджується направленим потоком повітря. 2. Дистилятор технічної води за п. 1, який відрізняється тим, що охолоджувач виконаний у вигляді колектора із перфорованих труб, через які циркуляційним насосом перекачується нагріта в охолоджувачі вода, яка плівкою стікає по пластикових сітках, що облягають перфоровані труби і спускаються в ємність охолоджувача та обдуваються вентилятором. 3. Дистилятор технічної води за п. 1, який відрізняється тим, що нагрівач води товстоплівковий резистивний закріплений на зовнішній стороні днища випарника, резистив нанесений на пластину з нержавіючої сталі по конверційних технологіях, гарантує ефективну тепловіддачу та збільшує термін експлуатації до 10 років, нагрівач дистилятора захищений системою автоматики від перегріву. 2 UA 78324 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
