Двері металеві

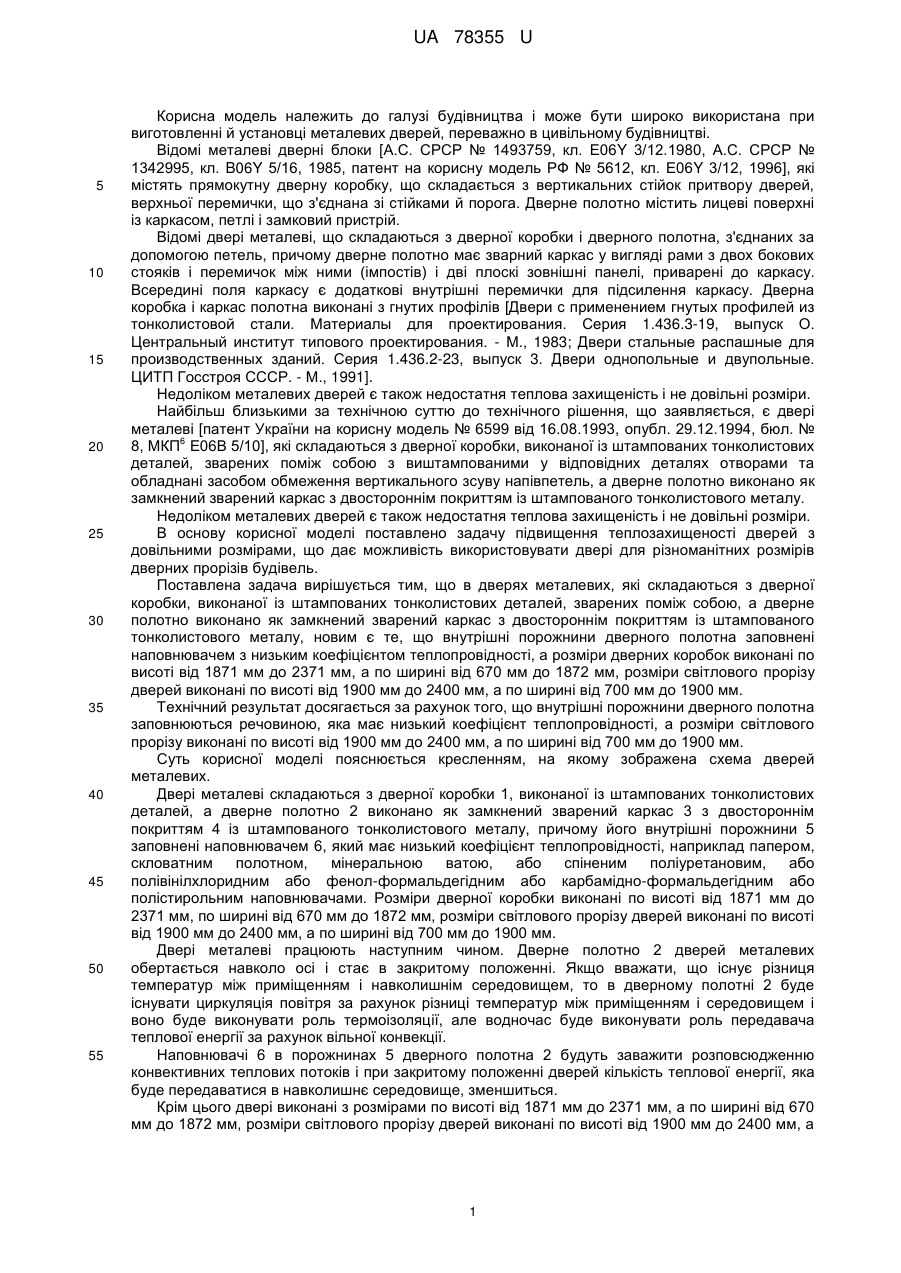

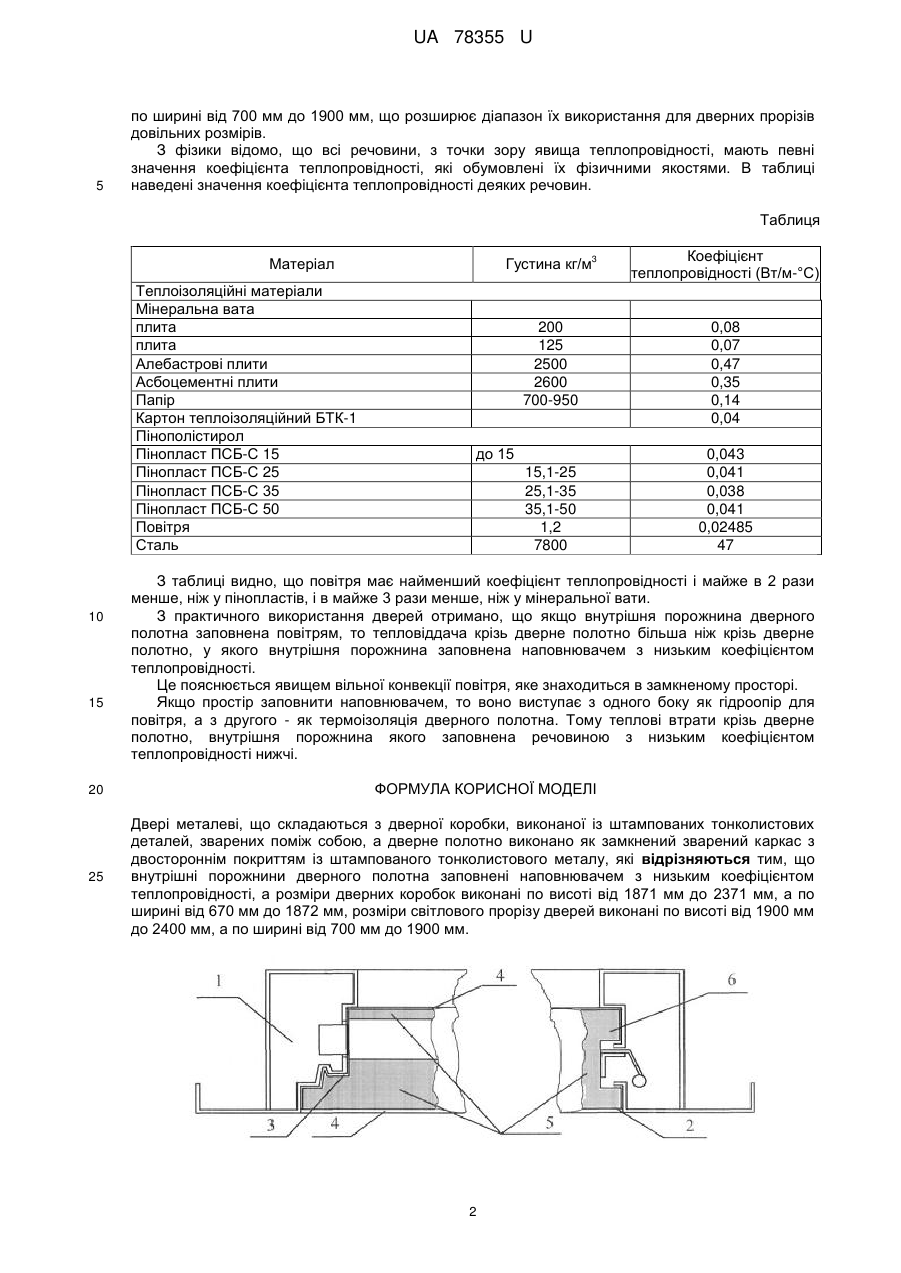

Реферат: UA 78355 U UA 78355 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути широко використана при виготовленні й установці металевих дверей, переважно в цивільному будівництві. Відомі металеві дверні блоки [А.С. СРСР № 1493759, кл. Е06Y 3/12.1980, А.С. СРСР № 1342995, кл. B06Y 5/16, 1985, патент на корисну модель РФ № 5612, кл. Е06Y 3/12, 1996], які містять прямокутну дверну коробку, що складається з вертикальних стійок притвору дверей, верхньої перемички, що з'єднана зі стійками й порога. Дверне полотно містить лицеві поверхні із каркасом, петлі і замковий пристрій. Відомі двері металеві, що складаються з дверної коробки і дверного полотна, з'єднаних за допомогою петель, причому дверне полотно має зварний каркас у вигляді рами з двох бокових стояків і перемичок між ними (імпостів) і дві плоскі зовнішні панелі, приварені до каркасу. Всередині поля каркасу є додаткові внутрішні перемички для підсилення каркасу. Дверна коробка і каркас полотна виконані з гнутих профілів [Двери с применением гнутых профилей из тонколистовой стали. Материалы для проектирования. Серия 1.436.3-19, выпуск О. Центральный институт типового проектирования. - М., 1983; Двери стальные распашные для производственных зданий. Серия 1.436.2-23, выпуск 3. Двери однопольные и двупольные. ЦИТП Госстроя СССР. - М., 1991]. Недоліком металевих дверей є також недостатня теплова захищеність і не довільні розміри. Найбільш близькими за технічною суттю до технічного рішення, що заявляється, є двері металеві [патент України на корисну модель № 6599 від 16.08.1993, опубл. 29.12.1994, бюл. № 6 8, МКП Е06В 5/10], які складаються з дверної коробки, виконаної із штампованих тонколистових деталей, зварених поміж собою з виштампованими у відповідних деталях отворами та обладнані засобом обмеження вертикального зсуву напівпетель, а дверне полотно виконано як замкнений зварений каркас з двостороннім покриттям із штампованого тонколистового металу. Недоліком металевих дверей є також недостатня теплова захищеність і не довільні розміри. В основу корисної моделі поставлено задачу підвищення теплозахищеності дверей з довільними розмірами, що дає можливість використовувати двері для різноманітних розмірів дверних прорізів будівель. Поставлена задача вирішується тим, що в дверях металевих, які складаються з дверної коробки, виконаної із штампованих тонколистових деталей, зварених поміж собою, а дверне полотно виконано як замкнений зварений каркас з двостороннім покриттям із штампованого тонколистового металу, новим є те, що внутрішні порожнини дверного полотна заповнені наповнювачем з низьким коефіцієнтом теплопровідності, а розміри дверних коробок виконані по висоті від 1871 мм до 2371 мм, а по ширині від 670 мм до 1872 мм, розміри світлового прорізу дверей виконані по висоті від 1900 мм до 2400 мм, а по ширині від 700 мм до 1900 мм. Технічний результат досягається за рахунок того, що внутрішні порожнини дверного полотна заповнюються речовиною, яка має низький коефіцієнт теплопровідності, а розміри світлового прорізу виконані по висоті від 1900 мм до 2400 мм, а по ширині від 700 мм до 1900 мм. Суть корисної моделі пояснюється кресленням, на якому зображена схема дверей металевих. Двері металеві складаються з дверної коробки 1, виконаної із штампованих тонколистових деталей, а дверне полотно 2 виконано як замкнений зварений каркас 3 з двостороннім покриттям 4 із штампованого тонколистового металу, причому його внутрішні порожнини 5 заповнені наповнювачем 6, який має низький коефіцієнт теплопровідності, наприклад папером, скловатним полотном, мінеральною ватою, або спіненим поліуретановим, або полівінілхлоридним або фенол-формальдегідним або карбамідно-формальдегідним або полістирольним наповнювачами. Розміри дверної коробки виконані по висоті від 1871 мм до 2371 мм, по ширині від 670 мм до 1872 мм, розміри світлового прорізу дверей виконані по висоті від 1900 мм до 2400 мм, а по ширині від 700 мм до 1900 мм. Двері металеві працюють наступним чином. Дверне полотно 2 дверей металевих обертається навколо осі і стає в закритому положенні. Якщо вважати, що існує різниця температур між приміщенням і навколишнім середовищем, то в дверному полотні 2 буде існувати циркуляція повітря за рахунок різниці температур між приміщенням і середовищем і воно буде виконувати роль термоізоляції, але водночас буде виконувати роль передавача теплової енергії за рахунок вільної конвекції. Наповнювачі 6 в порожнинах 5 дверного полотна 2 будуть заважити розповсюдженню конвективних теплових потоків і при закритому положенні дверей кількість теплової енергії, яка буде передаватися в навколишнє середовище, зменшиться. Крім цього двері виконані з розмірами по висоті від 1871 мм до 2371 мм, а по ширині від 670 мм до 1872 мм, розміри світлового прорізу дверей виконані по висоті від 1900 мм до 2400 мм, а 1 UA 78355 U 5 по ширині від 700 мм до 1900 мм, що розширює діапазон їх використання для дверних прорізів довільних розмірів. З фізики відомо, що всі речовини, з точки зору явища теплопровідності, мають певні значення коефіцієнта теплопровідності, які обумовлені їх фізичними якостями. В таблиці наведені значення коефіцієнта теплопровідності деяких речовин. Таблиця Матеріал Теплоізоляційні матеріали Мінеральна вата плита плита Алебастрові плити Асбоцементні плити Папір Картон теплоізоляційний БТК-1 Пінополістирол Пінопласт ПСБ-С 15 Пінопласт ПСБ-С 25 Пінопласт ПСБ-С 35 Пінопласт ПСБ-С 50 Повітря Сталь 10 15 20 25 Густина кг/м 3 200 125 2500 2600 700-950 до 15 15,1-25 25,1-35 35,1-50 1,2 7800 Коефіцієнт теплопровідності (Вт/м-°С) 0,08 0,07 0,47 0,35 0,14 0,04 0,043 0,041 0,038 0,041 0,02485 47 З таблиці видно, що повітря має найменший коефіцієнт теплопровідності і майже в 2 рази менше, ніж у пінопластів, і в майже 3 рази менше, ніж у мінеральної вати. З практичного використання дверей отримано, що якщо внутрішня порожнина дверного полотна заповнена повітрям, то тепловіддача крізь дверне полотно більша ніж крізь дверне полотно, у якого внутрішня порожнина заповнена наповнювачем з низьким коефіцієнтом теплопровідності. Це пояснюється явищем вільної конвекції повітря, яке знаходиться в замкненому просторі. Якщо простір заповнити наповнювачем, то воно виступає з одного боку як гідроопір для повітря, а з другого - як термоізоляція дверного полотна. Тому теплові втрати крізь дверне полотно, внутрішня порожнина якого заповнена речовиною з низьким коефіцієнтом теплопровідності нижчі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двері металеві, що складаються з дверної коробки, виконаної із штампованих тонколистових деталей, зварених поміж собою, а дверне полотно виконано як замкнений зварений каркас з двостороннім покриттям із штампованого тонколистового металу, які відрізняються тим, що внутрішні порожнини дверного полотна заповнені наповнювачем з низьким коефіцієнтом теплопровідності, а розміри дверних коробок виконані по висоті від 1871 мм до 2371 мм, а по ширині від 670 мм до 1872 мм, розміри світлового прорізу дверей виконані по висоті від 1900 мм до 2400 мм, а по ширині від 700 мм до 1900 мм. 2 UA 78355 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
