Спосіб лікування ерозії шийки матки та пристрій для його здійснення
Номер патенту: 78515
Опубліковано: 10.04.2007
Автори: Терещук Людмила Михайлівна, Терещук Сергій Сергійович
Формула / Реферат
1. Спосіб лікування ерозії шийки матки шляхом виконання дії на неї сеансами дозованого вакуумування, який відрізняється тим, що уводять у піхву мінібарокамеру і щільно встановлюють її відкритий торець на ділянку тіла навколо шийки матки, а її струмопровідні електроди, тканинна прокладка одного з яких просочена лікарською речовиною, а другого - дистильованою водою, встановлюють один на ділянку патології, а другий на протилежну ділянку тіла шийки матки і діють на неї одночасними сеансами дозованого вакуумування і лікарського електрофорезу до 9-13 сеансів з перервами 1-2 дні, при цьому на початку проведення першого і всіх наступних сеансів вакуум-електрофорезу визначають поріг чутливості тіла шийки матки до впливу електричного струму, створюють у мінібарокамері локальний негативний тиск розрідженням до 145-245 мм рт. ст. і проводять за сеанс три-чотири 3-4-хвилинних цикли вакуумування з 1,5-2-хвилинною перервою між ними шляхом скидання з мінібарокамери локального негативного тиску при безперервному лікарському електрофорезі в сеансі із силою електричного струму, рівною визначеному на початку кожного сеансу порогові чутливості.
2. Спосіб за п. 1, який відрізняється тим, що при лікуванні ерозії шийки матки з використанням мінібарокамери та її струмопровідних електродів у жінок, які вже родили, для проведення вакуум-електрофорезу використовують струмопровідні електроди, виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків циліндричної форми.
3. Спосіб за п. 1, який відрізняється тим, що при лікуванні ерозії шийки матки з використанням мінібарокамери та її струмопровідних електродів у жінок, які ще не родили, для проведення вакуум-електрофорезу використовують струмопровідні електроди, виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків конічної форми.

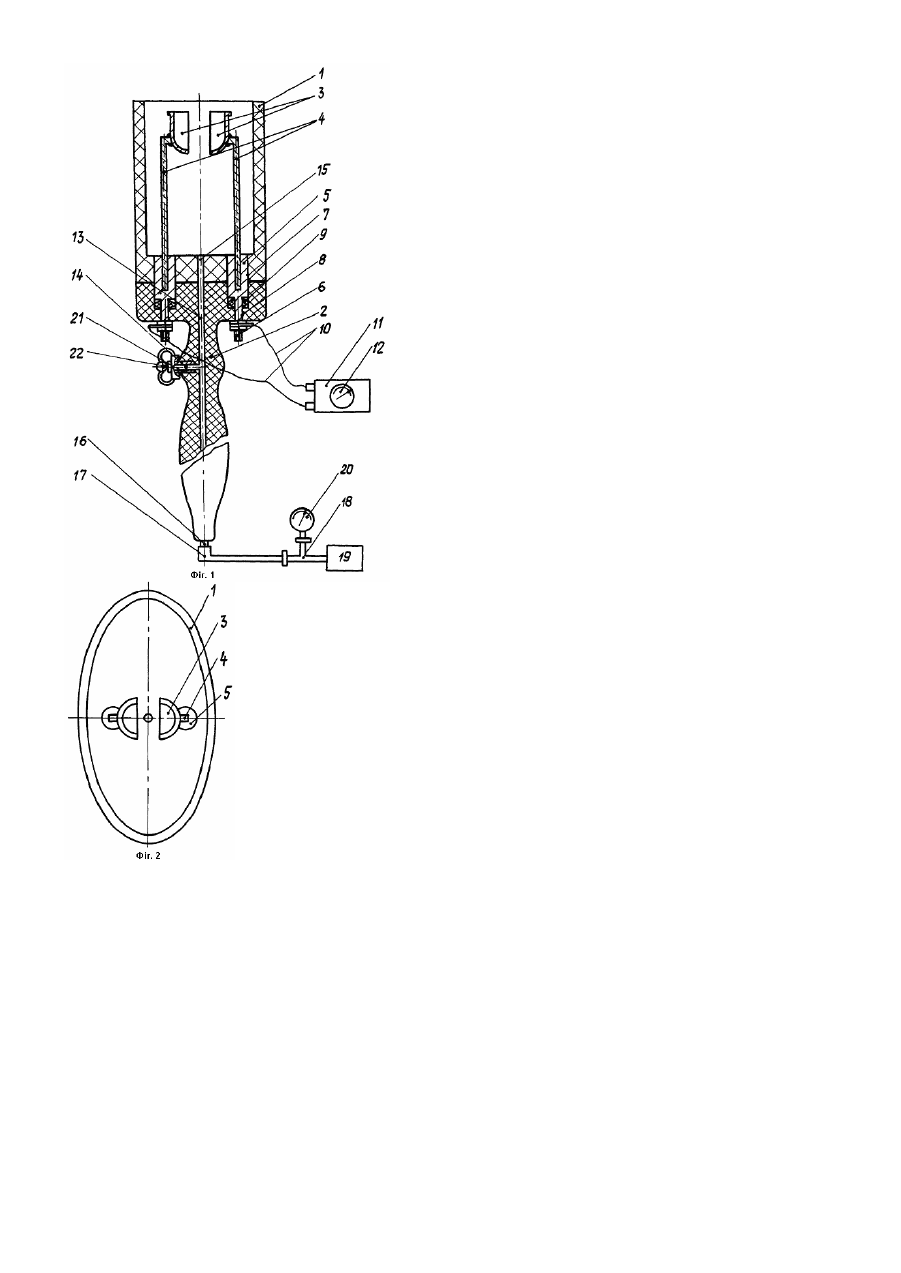

4. Пристрій для лікування ерозії шийки матки, що містить мінібарокамеру, виконану з прозорого діелектрика, вихідний патрубок, з'єднаний за допомогою вакуумного шланга та трійника з вакуум-насосом і вакуумметром, впускний патрубок із затвором для санкціонованого з'єднання з атмосферою внутрішньої порожнини мінібарокамери, два струмопровідних електроди, встановлених усередині мінібарокамери паралельно один одному, паралельно її подовжньої осі і обернені контактуючою з тілом при процедурі частиною назустріч один одному та з'єднані з апаратом електрофорезу, що має прилад для вимірювання сили електричного струму, який відрізняється тим, що мінібарокамера виконана у вигляді порожнистої з дном еліптичної форми склянки, до дна якої зовні фланцем герметично прикріплена тримач-ручка, у якій виконані два канали, один з яких виконаний по подовжній осі тримача-ручки і з одного боку з'єднаний через виконаний в дні склянки мінібарокамери отвір із внутрішньою порожниною мінібарокамери, а з іншого боку - із закріпленим зовні на торці тримача-ручки вихідним патрубком, а другий канал з одного боку усередині тримача-ручки з'єднаний з першим каналом, а з іншого боку - із впускним патрубком для санкціонованого з'єднання з атмосферою, закріпленим на бічній поверхні
тримача-ручки, причому струмопровідні електроди встановлені в мінібарокамері біля її відкритого торця напроти її стінок, що мають більшу дугу еліпса і виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків для шийки матки, виготовлених зі струмопровідного матеріалу, обернених розрізаною частиною назустріч один одному і закріплених на верхніх торцях струмопровідних кронштейнів, нижня штекерна частина яких іншими торцями встановлена з можливістю знімання-установки в контактних струмопровідних електричних гніздах, закріплених у дні мінібарокамери, хвостовики яких через виконані у дні мінібарокамери та у фланці тримача-ручки співвісні отвори і встановлені в отворах фланця тримача-ручки герметичні ущільнювачі виведені назовні тримача-ручки і з'єднані за допомогою електричних проводів із клемами апарата електрофорезу.
Текст
Винахід має відношення до галузі медицини, зокрема до гінекології, і може бути використаний для комплексного лікування запальних процесів геніталій, зокрема ерозії шийки матки шляхом сполучення таких фізичних факторів дії на ділянку патології, як дозований вакуум і лікарський електрофорез. Відомий спосіб лікування жіночих геніталій шляхом дії на них електрофорезом, зокрема при псевдоерозії шийки матки використовують шийково-внутрішийковий електрод з комплекту гінекологічних внутріпорожнинних електродів до апарата "Потік-1", конус якого вводять у цервикальний канал, а диск щільно прикладають до шийки матки, уливають у піхву 1% розчин цинку сульфа ту в такій кількості, щоб уся піхвова частина шийки матки цілком занурилася в лікарську речовину, ствірчате дзеркало не видаляють. Проводять електрофорез силою струму до 10мА., тривалість процедури 10-15хв. Лікування проводять 1 раз на тиждень, крім періоду менструації, курс до 10 процедур [В.М. Стругацький. Фізичні фактори в акушерстві і гінекології. М, Медицина, 1981, с.126. Ендоцервікальний електрофорез цинку, а також там же с.117, рис.18.2]. Загальним із способом, що заявляється, є здійснення безпосередньої лікарської електрофоретичної дії на ділянку патології. Однак цей спосіб не передбачає і не забезпечує комплексну дію на підлягаючий лікуванню орган дозованого вакуум у й одночасно з ним лікарського електрофорезу, що не дає можливості досягти максимального лікувального ефекту. Крім того, проведення лікарського електрофорезу по своїй дії на шийку матки відрізняється від способу, що заявляється, тому що застосовуваний електрод (активний електрод) накладають не тільки на ділянку патології, а на всю шийку матки, піхвова частина якої занурюється в лікарську речовину, у той час як у пропонованому способі один з електродів із установленою прокладкою із тканини, просоченої лікарською речовиною, накладають на ділянку ерозії шийки матки, а іншої (пасивний) електрод із установленою прокладкою із тканини, просоченою дистильованою водою -на протилежну ділянку шийки матки, що забезпечує більш ефективну електрофоретичну дію у сук упності з одночасним дозованим вакуумуванням, яке проводиться. Відомий також спосіб лікування запалень придатків матки, який заключається в тім, що здійснюють вакуумелектрофорез за допомогою електровакуумних кювет, вакуумного насоса і джерела електрофореза, запропонованих B.I. Кулаженко, при цьому кювети та електроди електровакуумних кювет з накладеними на них прокладками, змоченими грязьовим екстрактом, прикладають до паравертебральних областей у нижній частині поперекового та крижового відділів, після чого створюють вакуум розрідженості 700-720мм.рт.ст. При цьому проводять електрофорез щільністю струму 0,03-0,05ма/см 2. Курс лікування вакуум-електрофорезом складався з 8-10 процедур з інтервалом між ними 3-4 дня. Тривалість процедури становила 5-10хв. [Ак ушерство і гінекологія, 1977, №4, с.26-29. А.С. Андреева, Вакуумний і електровакуумний методи в лікуванні хворих хронічними рецидивуючими запаленнями придатків матки; Питання курортології фізіотерапії і лікувальної фізкультури, 1967, №3, с.236-245 B.I. Кулаженко. Метод вакуумної терапії і лікарського електрофорезу під вакуумом при лікуванні деяких запально-дистрофічних захворювань]. Незважаючи на ефективність й актуальність даного способу в лікуванні захворювань жіночих геніталій (запалень придатків матки), він може бути реалізований тільки для вакуум-електрофоретичної дії на зовнішні ділянки тіла (паравертебральні області в нижній частині поперекового і крижового відділів) і не придатний для безпосередньої дії на ділянку патології усередині піхви - для лікування ерозії шийки матки шляхом проведення дозованого вакуум ування та електрофорезу, оскільки електровакуумна кювета не передбачена для введення її в піхву, а її підпружинений дисковий електрод (активний електрод) не передбачений для установки на ділянку патології шийки матки і максимального охоплення її поверхні, крім того не передбачена можливість установки другого (пасивного) електрода на протилежну частину шийки матки і максимального охоплення її поверхні. У відповідності ж зі способом, що заявляється, забезпечується введення мінібарокамери в піхву й установка електродів на відповідні частини шийки матки і максимальне охоплення її поверхні. Відомий спосіб також не забезпечує необхідні для лікування ерозії шийки матки параметри вакуумування (величину створюваного розрідження, тривалість циклів вакуумування і відпочинку, кількість циклів за сеанс, кількість сеансів і тривалість перерв між ними). Відомий спосіб також не передбачає визначення порога чутливості тіла шийки матки до дії електричного струму під час проведення електрофореза на початку першого й у кожному наступному сеансі вакуумування і корекцію сили струму в міру росту порога чутли вості. Найбільш близьким з відомих по призначенню для лікування і по вакуумній дії на організм, є спосіб лікування ерозії піхвової частини шийки матки методом шийкової декомпресії, при якому на піхвову частину шийки матки вдягають стерильний гінекологічний металевий ковпачок для шийки матки, з'єднаний гумовим шлангом з декомпресійною камерою, створюють дозований вакуум розрідженістю від 150 до 250мм водяного стовпа, тривалість сеансу 10-12 хвилин, курс лікування 12 процедур [В.М. С тругацький. Фізичні фактори в акушерстві і гінекології, Москва, Медицина, 1981, с.112 Шийкова декомпресія, мал.11,1; Інфекційна патологія жінки, матері, плоду і немовляти. Збірник наукових праць, вип.9, М., 1978, с.149-151 А.П. Денисова, З.В. Малише ва. Лікування неспецифічних запальних захворювань шийки матки методом шийкової декомпресії]. Загальним із способом, що заявляється, у відомому способі є призначення (лікування ерозії шийки матки) і дія на ділянку патології дозованим вакуумом з розрідженістю більш близькою до способу, що заявляється. Цей спосіб забезпечує тільки дозовану дію вакууму і не забезпечує комплексну дію на ділянку патології лікарського електрофорезу і дозованого вакууму. До того ж параметри проведення фізіотерапевтичної процедури не збігаються із способом, що заявляється. Відомий пристрій для лікування запальних захворювань придатків матки, що містить набір електровакуумних кювет, які є активним електродом, джерело вакууму (вакуумний насос) з'єднаний вакуумним шлангом з електровакуумною кюветою, джерело гальванічного струму (апарат електрофореза). Електровакуумна кювета являє собою пустотілий корпус що має канюлю (штуцер) для з'єднання з вакуумним апаратом, усередині корпуса встановлений підпружинений свинцевий увігн утий дисковий електрод, з'єднаний через пружину і контакт зовні кювети з джерелом гальванічного струму [Акушерство і гінекологія, 1977, №4, с.26-29, А.С. Андреева Вакуумний і електровакуумний методи в лікуванні хворих хронічними рецидивуючими запаленнями придатків матки. Питання курортології, фізіотерапії, лікувальної фізкультури, 1967, №3, с.236-243, B.I. Кулаженко, Метод вакуумної терапії і лікарського електрофорезу під вакуумом при лікуванні деяких запально-дістрофічних захворювань]. При проведенні вакуум-електрофорезу на пружинні електроди накладали прокладки, змочені грязьовим екстрактом, кювети прикладали до паравертебральних областей у нижній частині поперекового і грижового відділів і включали вакуумний апарат. Приєднуючи електроди до джерела гальванічного струму проводили електрофорез. Співпадаючими ознаками відомого пристрою із пристроєм, що заявляється, є наявність вакуумного насоса і джерела вакуум у, джерела електрофореза і наявність струмопровідних електродів, підключених до нього. Не дивлячись на спільність у використанні комплексного підходу до лікування захворювань жіночих геніталій шляхом дії на організм дозованого вакуумування в сполученні з електрофорезом, відомий пристрій має наступні недоліки: - він не може бути використаний для дії вакуум-електрофорезом на ділянку патології усередині органів малого таза, зокрема усередині піхви на шийку матки при лікуванні її ерозії у вигляді свого конструктивного виконання, тому що електроди його електровакуумних кювет не призначені для уведення в піхву, а прикладаються до паравертебральних областей у нижній частині попереково-крижового відділу, тобто на зовнішні ділянки тіла; - вони мають плоску форму, у той час як шийка матки має конічну форму (у жінок, які ще не родили), або циліндричну (у жінок, які вже родили), тому такі електроди неможливо установити з дво х сторін - активний електрод на ділянку патології шийки матки, а пасивний електрод на протилежну ділянку шийки матки, до того ж вони через своє конструктивне виконання не змогли б також максимально обхопити поверхню шийки матки, у той час як електроди пристрою, що заявляється, унаслідок виконання їх у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків максимально охоплюють поверхню шийки матки; - воно не являє собою компактну, зручної форми мінібарокамеру, яку можна увести в піхву і підвести її до шийки матки для проведення сеансу фізіотерапії. Найбільш близьким з відомих по комплексній фізіотерапевтичній дії на організм при лікуванні статевих органів шляхом дозованого вакуум ування при одночасному лікарському електрофорезі, по технічній суті (використання мінібарокамери), а також по більшості співпадаючих істотних ознак до пристрою, що заявляється, є пристрій по а.с. СРСР №1695923, МПК А61Н9/00, опубл. Бюл. №45, 1991р., що містить мінібарокамеру, виконану у вигляді порожнього заглушеного з одного кінця циліндра, з'єднаного вихідним патрубком з вакуумним шлангом, який іншим своїм кінцем через трійник з'єднаний з вакууметром і з вакуум-насосом, два з'єднаних із джерелом живлення (апарат електрофорезу) рухливих підпружинених електрода встановлених усередині виконаного з прозорого діелектрика циліндра-мінібарокамери паралельно один одному і паралельно його подовжньої осі і які мають контактну частину у вигляді звернених назустріч один одному увігн утих сегментів, два вузли зведення і розведення електродів, з'єднаних із хвостовиками електродів, виведеними через отвори, що мають герметичні ущільнювачі і розташовані в протилежних стінках циліндра-барокамери, при цьому циліндр-мінібарокамера містить впускний патрубок і встановлений на ньому регульований затвор для з'єднання з атмосферою. Співпадаючими ознаками відомого і пристрою, що заявляється, є наявність: мінібарокамери, виконаної з прозорого діелектрика, вакуум-насоса, вихідного патрубка, з'єднаного за допомогою вакуумного шланга і трійника з вакуум-насосом і вакуумметром, впускного патрубка з затвором для з'єднання з атмосферою, двох струмопровідних електродів, встановлених усередині мінібарокамери паралельно один одному, паралельно її подовжньої осі і звернених контактуючою з тілом при процедурі частиною назустріч один одному і з'єднаних з апаратом електрофорезу, що має прилад для вимірювання сили електричного струму. Це пристрій незважаючи на спільність із пристроєм, що заявляється, у використанні комплексного підходу до лікування захворювань геніталій шляхом безпосередньої дії на їхню ділянку патології дозованим вакуумуванням і електрофорезом та наявність більшості співпадаючих ознак із пристроєм, що заявляється, також має наступні недоліки: - форма мінібарокамери не забезпечує зручне безболісне введення її в пі хву і щільну установку на область шийки матки; - розміщення струмопровідних електродів не біля відкритого торця мінібарокамери, а в районі її середньої частини унеможливлює установку їх і доторкування (контактування) до поверхні шийки матки і проведення лікарського електрофорезу; - форма струмопровідних електродів у випадку можливості їхнього використання не забезпечує максимальне охоплення поверхні шийки матки, що обмежує площу електрофоретичної дії на ділянку патології й обмежує можливість надходження максимальної кількості лікарської речовини. Таким чином, цей пристрій не забезпечує можливість лікування ерозії шийки матки пропонованим способом проведення дозованого вакуумування і електрофорезу. Технічна задача, на вирішення якої спрямований винахід, полягає в створенні способу і пристрою для лікування ерозії шийки матки, що забезпечує можливість одночасного проведення дозованого вакуумування і електрофорезу, що раніше не міг бути здійснений через відсутність його апаратурної реалізації і відповідних прийомів і операцій. Технічний результат при здійсненні способу полягає в забезпеченні одночасного дозованого вакуумування і електрофоретичної дії на ділянку шийки матки, підданій ерозії, і підвищенні лікувального ефекту за рахунок посилення анальгезируючої, спазмолетичної і протизапальної дії на цю ділянку патології, внаслідок забезпечення максимального охоплення його поверхні при проведенні фізіотерапевтичної процедури, а також у забезпеченні корекції сили струму в процесі фізіотерапевтичної процедури з урахуванням зміни порога чутливості шкірних рецепторів тіла шийки матки до електричного струму. Технічний результат, що досягається винаходомпристроєм, полягає: - у виконанні форми мінібарокамери (еліптичної форми склянки) з тримачем-ручкою, що забезпечує її зручне безболісне уведення в піхву й установку на ділянку в районі шийки матки; - у виконанні струмопровідних електродів у вигляді гінекологічних напівковпачків для шийки матки (що раніше не було відоме і не застосовувалося для цієї мети), що забезпечує максимальне охоплення поверхні тіла шийки матки й у такий спосіб збільшує площу електрофоретичного впливу на ділянку патології; - у розміщенні струмопровідних електродів біля відкритого торця в мінібарокамері, що забезпечує установку струмопровідних електродів і їхнє контактування з поверхнею шийки матки для проведення фізіотерапевтичної процедури; - у забезпеченні змінності струмопровідних електродів, виконаних у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків конічної форми, на струмопровідні електроди - напівковпачки циліндричної форми для проведення фізіотерапевтичної процедури в залежності від форми шийки матки в пацієнтки. Це досягається за рахунок використання в пристрої контактних струмопровідних електричних гнізд, закріплених у дні мінібарокамери, у які встановлюють нижніми штекерними частинами струмопровідні кронштейни з токопровідними електродами необхідної для фізіотерапевтичної процедури форми. Усе це в цілому забезпечує можливість здійснення одночасного дозованого вакуумування і електрофорезу шийки матки і вирішення таким чином поставленої технічної задачі як способу, так і пристрою, зв'язаних єдиним винахідницьким задумом. Крім того запропонований спосіб за допомогою запропонованого пристрою забезпечує можливість лікування ерозії шийки матки як у тих пацієнток, які ще не родили, так і в пацієнток, які вже родили, за рахунок використання при фізіотерапевтичних процедурах стр умопровідних електродів, виконаних у ви гляді гінекологічних напівковпачків як конічної, так і циліндричної форми, що в цілому розширює функціональні можливості використання способу. Технічний результат, що досягається при здійсненні винаходу - способу за допомогою заявленого пристрою реалізують за рахунок того, що в способі лікування ерозії шийки матки шляхом виконання дії на неї сеансами дозованого вакуумування, уводять у піхву мінібарокамеру і щільно встановлюють її відкритий торець на ділянку тіла навколо шийки матки, а її струмопровідні електроди, прокладка з тканини одного з яких просочена лікарською речовиною, а другого - дистильованою водою, встановлюють один на ділянку патології, а другий на протилежну ділянку тіла шийки матки і діють на неї одночасними сеансами дозованого вакуум ування і лікарського електрофорезу до 9-13 сеансів з перервами 1-2 дня, при цьому на початку проведення першого і всіх наступних сеансів вакуум-електрофорезу визначають поріг чутливості тіла шийки матки до впливу електричного струму, створюють у мінібарокамері локальний негативний тиск 145-245мм.рт.ст. і проводять за сеанс три-чотири 3-х-4-х хвилинних цикли вакуумування з 1,5-2-х хвилинною перервою між ними шляхом скидання з мінібарокамери локального негативного тиску при безперервному лікарському електрофорезі в сеансі із силою електричного струму, рівною визначеному на початку кожного сеансу порогові чутливості. При лікуванні шийки матки з використанням мінібарокамери і її стр умопровідних електродів у жінок, що вже родили, для проведення вакуум-електрофорезу використовують струмопровідні електроди, виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків циліндричної форми, а при лікуванні такого ж захворювання в жінок, що ще не родили - струмопровідні електроди, виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків конічної форми. Технічний результат, що досягається за допомогою запропонованого пристрою, реалізується за рахунок того, що в пристрої, що містить мінібарокамеру, виконану з прозорого діелектрика, вихідний патрубок, з'єднаний за допомогою вакуумного шланга та трійника з вакуум-насосом і вакуумметром, впускний патрубок із затвором для санкціонованого з'єднання з атмосферою внутрішньої порожнини мінібарокамери, два струмопровідних електроди, встановлених усередині мінібарокамери паралельно один одному, паралельно її подовжньої осі і звернені контактуючою з тілом при процедурі частиною назустріч один одному та з'єднані з апаратом електрофорезу, що має прилад для вимірювання сили електричного струму, мінібарокамера виконана у вигляді порожнистої з дном еліптичної форми склянки, до дна якої зовні фланцем герметично прикріплена тримач-ручка, у якій виконані два канали, один із яких виконаний по подовжній осі тримача-ручки і з одного боку з'єднаний через виконаний в дні склянки мінібарокамери отвір із внутрішньою порожниною мінібарокамери, а з іншого боку - із закріпленим зовні на торці тримача-ручки вихідним патрубком, а другий канал з одного боку усередині тримачаручки з'єднаний з першим каналом, а з іншого боку - із впускним патрубком для санкціонованого з'єднання з атмосферою, закріпленим на бічній поверхні тримача-ручки, причому струмопровідні електроди встановлені в мінібарокамері біля її відкритого торця напроти її стінок, що мають більшу дугу еліпса і виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків для шийки матки, виготовлених із струмопровідного матеріалу, звернених розрізаною частиною назустріч один одному і закріплених на верхніх торцях струмопровідних кронштейнів, нижня штекерна частина яких іншими торцями встановлена з можливістю знімання-установки в контактних струмопровідних електричних гніздах, закріплених у дні мінібарокамери, хвостовики яких через виконані в дні мінібарокамери та у фланці тримача-ручки співвісні отвори і встановлені в отворах фланця тримача-ручки герметичні ущільнювачі виведені назовні тримача-ручки і з'єднані за допомогою електричних проводів із клемами апарата електрофорезу. На кресленнях представлені: На Фіг.1 - загальний вид пристрою з розрізом мінібарокамери та ручки-тримача по їх подовжній осі, при цьому розріз еліпсного стакана (міні барокамери) виконаний по малій осі еліпса. На Фіг.2 - вид у плані з відкритої сторони еліпсного стакана мінібарокамери. Пристрій, реалізуючий спосіб, містить мінібарокамеру 1, виконану з прозорого діелектрика, наприклад, з органічного скла у вигляді порожнистої з дном еліптичної форми склянки, до дна якої зовні фланцем герметично прикріплена тримач-ручка 2. Еліптична форма мінібаркамери 1 і виконання її з тримачем-ручкою 2 забезпечує можливість зручного введення її в піхву і щільне підведення її до шийки матки при лікуванні. Пристрій містить також два струмопровідних електроди 3, встановлених усередині мінібарокамери біля її відкритого торця напроти стінок, що мають більшу дугу еліпса паралельно один одному і паралельно подовжній осі мінібарокамери 1. Електроди 3 виконані у вигляді половин розрізаних уздовж подовжньої осі гінекологічних ковпачків для шийки матки, виготовлених зі струмопровідного матеріалу, звернених розрізаною контактуючою з тілом при процедурі частиною назустріч один одному і закріплених на верхніх торцях стр умопровідних кронштейнів 4, нижня штекерна частина яких іншими торцями встановлена з можливістю знімання-установки в контактних струмопровідних електричних гніздах 5, закріплених у дні мінібарокамери 1, хвостовики 6, яких через виконані в дні мінібарокамери й у фланці тримача-ручки 2 співвісні отвори відповідно 7 і 8 і встановлені в отворах 8 тримача-ручки 2 герметичні ущільнювачі 9 виведені назовні тримача-ручки 2 і з'єднані за допомогою електричних проводів 10 із клемами апарата електрофорезу 11, що має прилад 12 для вимірювання сили електричного струму. Струмопровідні кронштейни 4 із закріпленими на них струмопровідними електродами 3 встановлені своїми штекерними частинами в гніздах 5 мінібарокамери 1 з можливістю Їхнього знімання з цих гнізд разом із струмопровідними електродами 3 і наступної їх заміни на інші струмопровідні електроди 3 з їх кронштейнами, що встановлюють у ці ж гнізда 5. Це зв'язано з тим, що при реалізації способу, для фізіотерапії ділянки патології жінок, які вже родили, використовують стр умопровідні електроди, виконані у вигляді половин гінекологічних ковпачків циліндричної форми, а для фізіотерапії жінок, які ще не родили, використовують електроди, виконані у вигляді половин гінекологічних ковпачків конічної форми, що зв'язано з різною формою матки в цих жінок. У тримачі-ручці 2 зроблено два канали 13 і 14, один з яких - канал 13 виконаний по подовжній осі тримачаручки 2 і з'єднаний з одного боку через зроблений в дні склянки мінібарокамери 1 отвір 15 із внутрішньою порожниною мінібарокамери 1, а з іншого боку - із закріпленим зовні на торці тримача-ручки 2 вихідним патрубком 16, що за допомогою вакуумного шланга 17 і трійника 18 з'єднаний з вакуум-насосом 19 (апарат вакуумування) і вакууметром 20. Інший канал 14, виконаний у тримачі-ручці 2, з'єднаний з одного боку усередині тримача-ручки 2 з першим каналом 13, а з іншого боку із закріпленим на бічній поверхні тримача-ручки - впускним патрубком 21, який має затвор 22 для санкціонованого з'єднання з атмосферою внутрішньої порожнини мінібарокамери 1 у потрібний момент під час проведення фізіотерапевтичної процедури. Запропонований спосіб реалізують за допомогою запропонованого пристрою наступним чином. Без попередньої спеціальної підготовки хвору укладають на гінекологічне крісло. Піхвову частину шийки матки оголюють у гінекологічних дзеркалах. На внутрішню частину електродів-півковпачків 3 накладають гідрофільні прокладки із тканини, що на одному електроді (активний електрод) змочують лікарською речовиною, а на іншому (пасивний електрод) - дистильованою водою. Для проведення лікарського електрофорезу електрод 3 (анод або катод) для змочування (нанесення) його прокладки лікарською речовиною визначають у залежності від заряду часток (молекул або іонів) застосовуваної лікарської речовини, відповідно до цього електроди підключають до клем потрібної полярності апарата електрофорезу 11. Мінібарокамеру 1 уводять у піхву, підводять до шийки матки і встановлюють так, щоб її відкритий торець щільно охоплював ділянку тіла навколо шийки матки, а її струмопровідні електроди 3 із встановленими прокладками із тканини щільно прилягали й охоплювали поверхню шийки матки, при цьому електрод 3 з прокладкою із тканини, просоченою лікарською речовиною, встановлюють на ділянку тіла шийки матки, підданої ерозії, а електрод 3 з прокладкою із тканини, змоченою дистильованою водою встановлюють на протилежну частину тіла шийки матки. Після цього видаляють гінекологічні дзеркала. При включеному вакуум-насосі 19 та апараті електрофорезу 11 на початку першого сеансу визначають поріг чутливості тіла шийки матки до впливу електричного струму під час проведення вакуумелектрофорезу. Поріг чутли вості характеризується мінімальною силою струму, що не викликає неприємних болючих відчуттів у конкретного пацієнта під час проведення фізіотерапевтичної процедури, а викликає, наприклад, тільки легке поколювання. Поріг чутливості визначають шляхом плавного збільшення сили струму від нуля регулятором струму апарата електрофорезу 11, яку фіксують і контролюють по шкалі приладу 12 для вимірювання сили електричного струму. З огляду на те, що під час проведення фізіотерапевтичної процедури чутливість тіла шийки матки до впливу електричного струму, а саме до сприйняття болючого компонента зростає, змінюється таким чином і визначаємий поріг чутливості від сеансу до сеансу, тому його в процесі фізіотерапевтичної процедури контролюють і на початку кожного наступного сеансу вакуумування знову визначають і відповідно до визначеного порога чутливості поводять електрофорез з силою електричного струму, рівною визначеному на початку кожного сеансу порогу чутливості. Таким чином, електрофорез проводять із силою струму, яку плавно знижують у подовж процедури лікування. Після визначення порога чутли вості плавно знижують тиск у мінібарокамері 1, створюючи локальний негативний тиск (ЛНТ) розрідженням до 145-245мм.рт.ст. і проводять 3-х-4-х хвилинні цикли вакуумування, з 1,52-х хвилинним відпочинком (перервою) між ними при безперервному лікарському електрофорезі з визначеним порогом чутливості, до 3-х-4-х циклів за сеанс. Під час проведення вакуумування впускний патрубок 21 закривають затвором 22 від доступу в мінібарокамеру 1 атмосферного повітря, а під час відпочинку (перерви) відкривають, при цьому вакуум-насос 19 виключають. Усього проводять до 9-13 сеансів з перервами 1-2 дня. При цьому кількість циклів вакуумування в сеансі і кількість сеансів у межах вище зазначених регулюють з урахуванням результатів загоєння (лікування) ділянки патології. У процесі проведення лікування доцільно проводити чередування положення активного і індиферентного (пасивного) електродів на шийці матки, так як з огляду на явища іонної асиметрії внаслідок нагромадження біля катода одновалентних іонів, а біля анода - двовалентних, бажано забезпечувати рівномірність лікувального впливу на тканини шийки матки, при цьому тканинне депо лікарських речовин, що формується в процесі процедур, більш рівномірно розподіляється по ділянці фізіотерапії. Приклад 1 У хворої М., 42 роки, виявлено захворювання ерозії шийки матки. Лікувалася методом медикаментозної терапії. Було відзначено незначне поліпшення, але повного вилікування досягти не вдалося. Було застосовано лікування пропонованим методом. Проведено 10 сеансів вакуум-електрофорезу з використанням лікарської речовини. У першому сеансі 3 - трихвилинні цикли вакуумування чергувалися з 1,5 хв. відпочинком. Поріг чутливості у першому сеансі вакуум-електрофорезу дорівнював 0,03мА/см 2, у п’ятому сеансі 0,02мА/см 2, наприкінці лікування - 10-му сеансі 0,01мА/см 2. На 8-му сеансі наступило поліпшення - площа ерозії шийки матки зменшилася на 60% Після проведення 10 сеансів з перервами в 1 день наступила повна ліквідація ділянки ерозії. Приклад 2 Хвора К., 26 років, звернулась із скаргами на рецидив ерозії шийки матки. Раніше лікувалась медикаментозними препаратами, при цьому спостерігалось незначне поліпшення стану хвороби. Надалі прогресу в лікуванні не було. При наступному обстеженні був встановлений діагноз - рецидив ерозії шийки матки. Хворій було застосовано лікування з використанням вакуум-електрофорезу. На 7 сеансі лікування відмічено поліпшення, площа ерозії зменшилась на 70%, зникли набряк і гіперемія. Після проведення 12 сеансів наступила повна ліквідація ділянки ерозії. Результати клінічних досліджень з використанням запропонованого способу лікування і пристрою досліджень показали, що в результаті дозованого вакуум-електрофорезу в тканинах локально створюється концентрація лікарських речовин у 2-5 разів більша, ніж при проведенні одного електрофорезу, за рахунок створюваної при цьому підвищеній проникності у вогнище патології, що в цілому стимулює процеси регенерації в області патологічного процесу.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for treating erosion of cervix uteri and device for realization thereof
Назва патенту російськоюСпособ лечения эрозии шейки матки и устройство для его осуществления
МПК / Мітки
МПК: A61N 1/18, A61H 19/00, A61B 17/42, A61H 9/00
Мітки: спосіб, пристрій, лікування, матки, ерозії, шийки, здійснення
