Рейкова циліндрична зубчаста передача

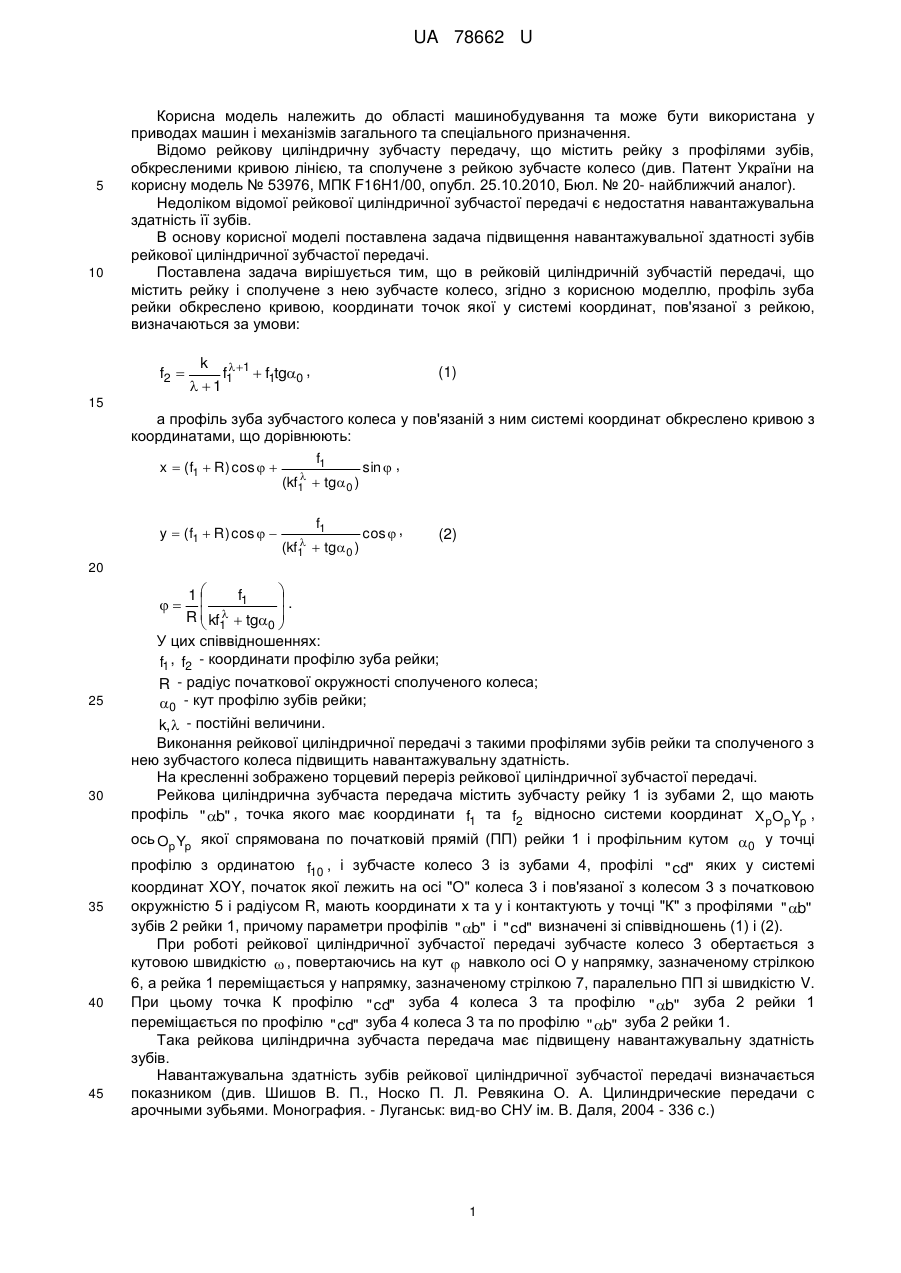

Реферат: Рейкова циліндрична зубчаста передача містить рейку та зубчасте колесо. UA 78662 U (54) РЕЙКОВА ЦИЛІНДРИЧНА ЗУБЧАСТА ПЕРЕДАЧА UA 78662 U UA 78662 U 5 10 Корисна модель належить до області машинобудування та може бути використана у приводах машин і механізмів загального та спеціального призначення. Відомо рейкову циліндричну зубчасту передачу, що містить рейку з профілями зубів, обкресленими кривою лінією, та сполучене з рейкою зубчасте колесо (див. Патент України на корисну модель № 53976, МПК F16H1/00, опубл. 25.10.2010, Бюл. № 20- найближчий аналог). Недоліком відомої рейкової циліндричної зубчастої передачі є недостатня навантажувальна здатність її зубів. В основу корисної моделі поставлена задача підвищення навантажувальної здатності зубів рейкової циліндричної зубчастої передачі. Поставлена задача вирішується тим, що в рейковій циліндричній зубчастій передачі, що містить рейку і сполучене з нею зубчасте колесо, згідно з корисною моделлю, профіль зуба рейки обкреслено кривою, координати точок якої у системі координат, пов'язаної з рейкою, визначаються за умови: f2  k  1 f1  f1tg0 ,  1 (1) 15 а профіль зуба зубчастого колеса у пов'язаній з ним системі координат обкреслено кривою з координатами, що дорівнюють: f1 x  (f1  R) cos   sin  ,  (kf1  tg0 ) y  ( f1  R) cos    (kf1 f1  tg0 ) cos  , (2) 20  1 f1  .  R  kf1  tg0    У цих співвідношеннях: f1 , f2 - координати профілю зуба рейки; R - радіус початкової окружності сполученого колеса; 0 - кут профілю зубів рейки; k,  - постійні величини. Виконання рейкової циліндричної передачі з такими профілями зубів рейки та сполученого з нею зубчастого колеса підвищить навантажувальну здатність. На кресленні зображено торцевий переріз рейкової циліндричної зубчастої передачі. Рейкова циліндрична зубчаста передача містить зубчасту рейку 1 із зубами 2, що мають профіль "b" , точка якого має координати f1 та f2 відносно системи координат X pOp Yp ,  25 30 ось Op Yp якої спрямована по початковій прямій (ПП) рейки 1 і профільним кутом 0 у точці 35 40 45 профілю з ординатою f10 , і зубчасте колесо 3 із зубами 4, профілі " сd" яких у системі координат XOY, початок якої лежить на осі "O" колеса 3 і пов'язаної з колесом 3 з початковою окружністю 5 і радіусом R, мають координати х та у і контактують у точці "К" з профілями "b" зубів 2 рейки 1, причому параметри профілів "b" і " сd" визначені зі співвідношень (1) і (2). При роботі рейкової циліндричної зубчастої передачі зубчасте колесо 3 обертається з кутовою швидкістю  , повертаючись на кут  навколо осі О у напрямку, зазначеному стрілкою 6, а рейка 1 переміщається у напрямку, зазначеному стрілкою 7, паралельно ПП зі швидкістю V. При цьому точка К профілю " сd" зуба 4 колеса 3 та профілю "b" зуба 2 рейки 1 переміщається по профілю " сd" зуба 4 колеса 3 та по профілю "b" зуба 2 рейки 1. Така рейкова циліндрична зубчаста передача має підвищену навантажувальну здатність зубів. Навантажувальна здатність зубів рейкової циліндричної зубчастої передачі визначається показником (див. Шишов В. П., Носко П. Л. Ревякина О. А. Цилиндрические передачи с арочными зубьями. Монография. - Луганськ: вид-во СНУ ім. В. Даля, 2004 - 336 с.) 1 UA 78662 U x   f  1  f    ' 2 ' 2 2     ' 2 2 3 , (3)  ' '' ' де '2  f2  f1f2  f2 ' f2  5 ' ' f2 , f2' - перша і друга похідні f2 по f1 ; Порівняльний аналіз значень показника навантажувальної здатності запропонованої рейкової передачі і відомої рейкової передачі показує, що запропонована рейкова циліндрична передача має більш високі значення показника навантажувальної здатності в порівнянні з таким показником відомої рейкової передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Рейкова циліндрична зубчаста передача, що містить рейку і сполучене з нею зубчасте колесо, яка відрізняється тим, що координати профілю зуба рейки у пов'язаній з нею системі координат визначено за умови: k  1 f2  f1  f1tg 0 ,  1 а профіль зуба зубчастого колеса у пов'язаній з ним системі координат обкреслено кривою з координатами, що дорівнюють: f1 x  (f1  R) cos   sin  ,  (kf1  tg0 ) y  (f1  R) cos    20  (kf1 f1  tg0 ) cos  , (2)  1 f1  ,  R  kf1  tg0    у цих співвідношеннях: f1 , f2 - координати профілю зуба рейки; R - радіус початкової окружності сполученого колеса; 0 - кут профілю зубів рейки; k,  - постійні величини. 2 UA 78662 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
