Подовий пальник

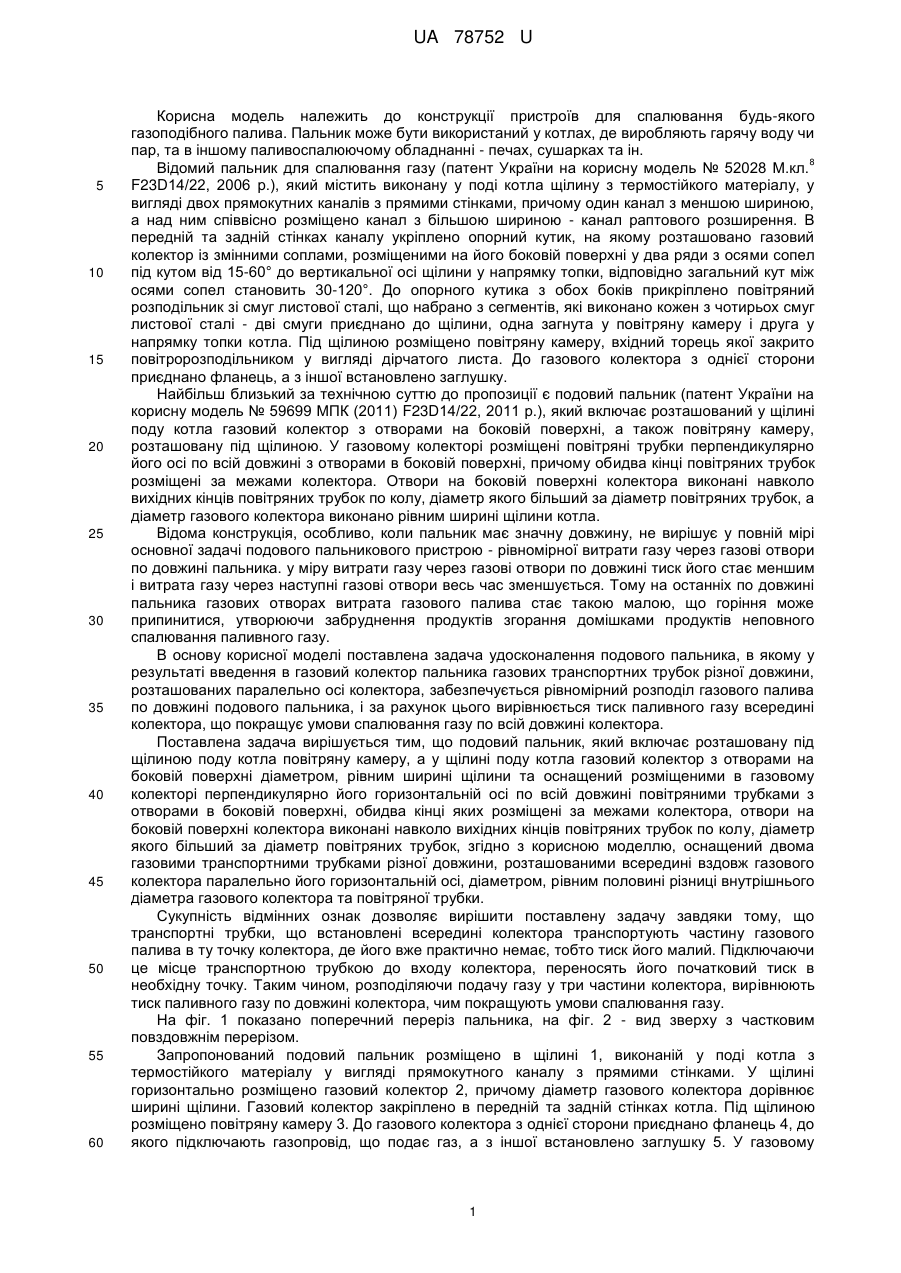

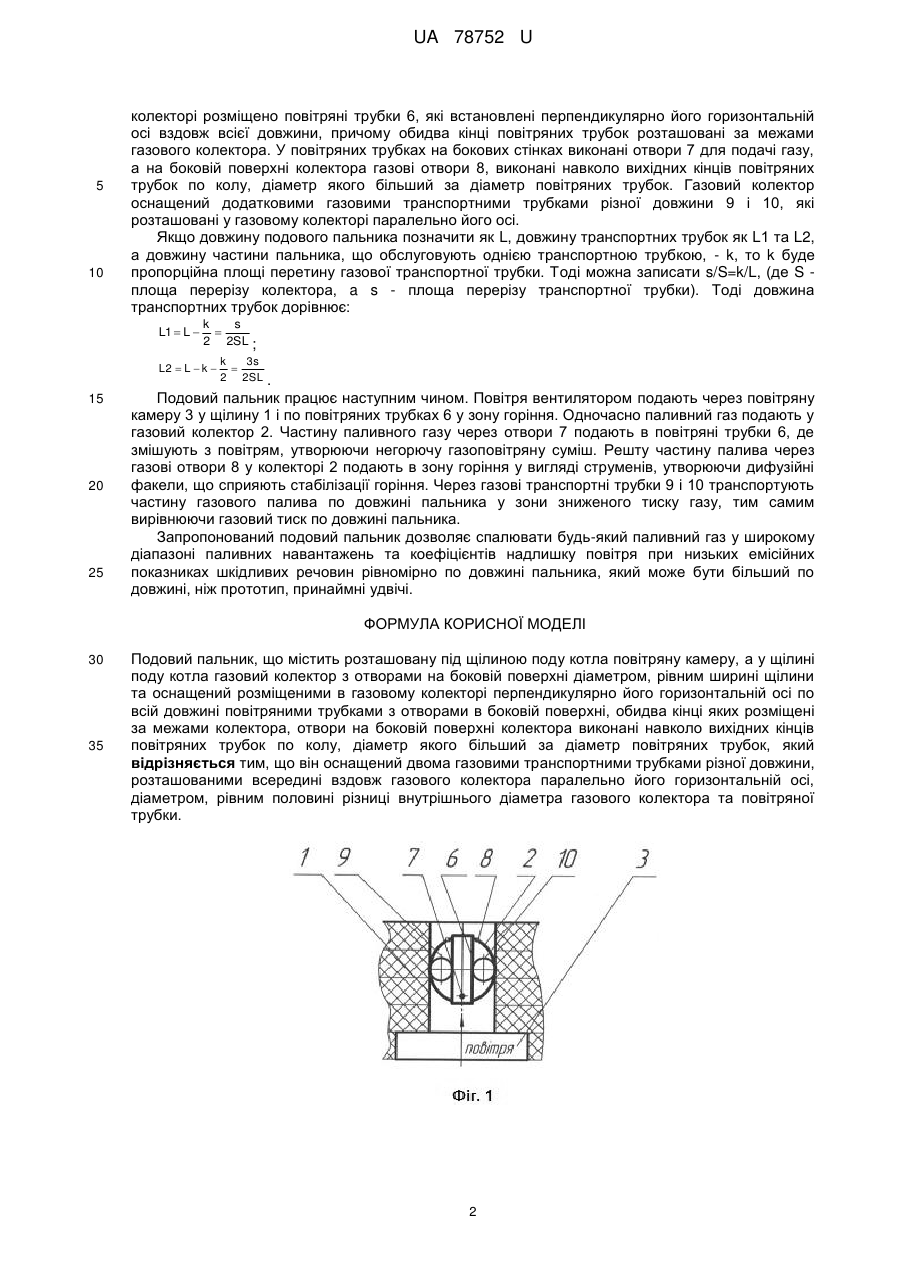

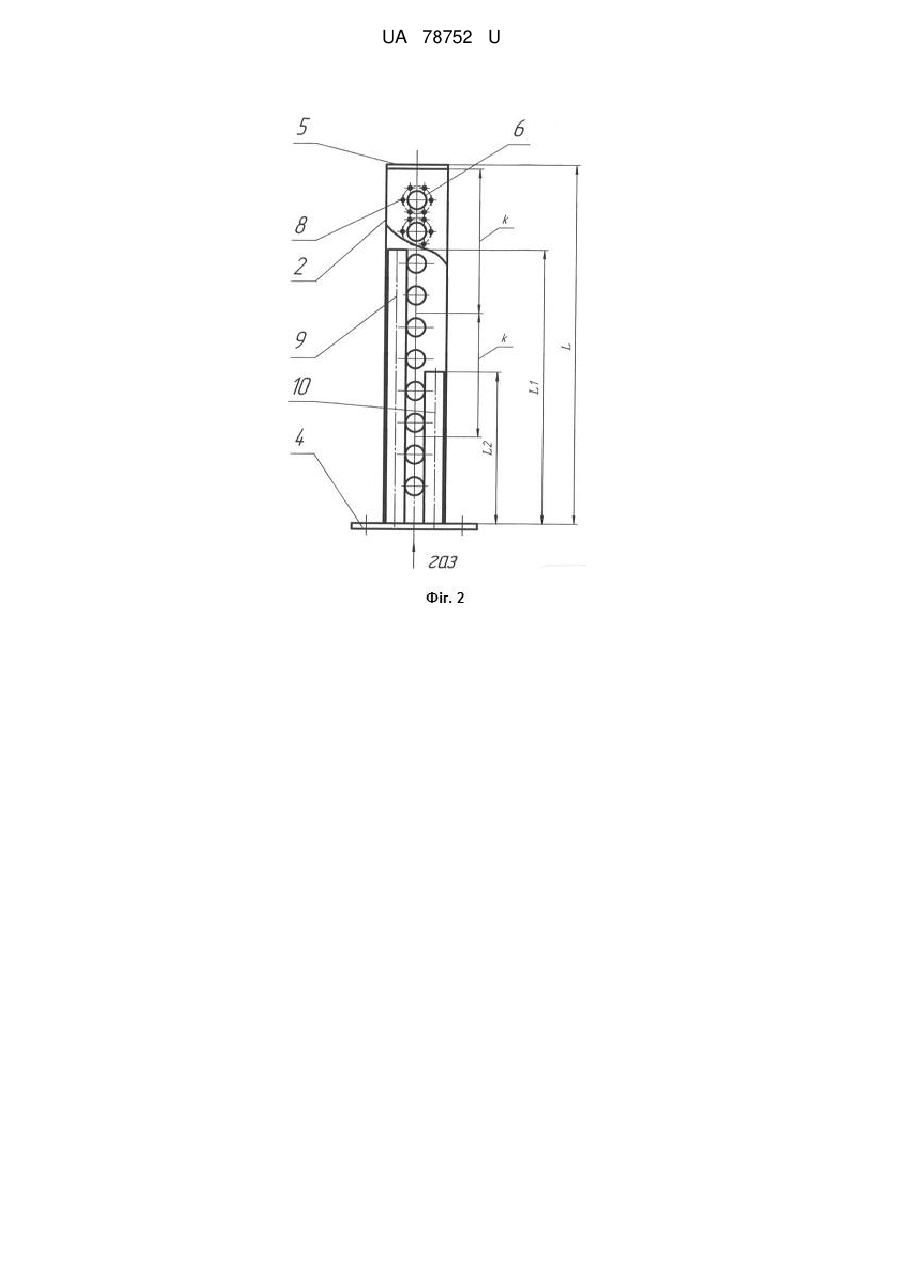

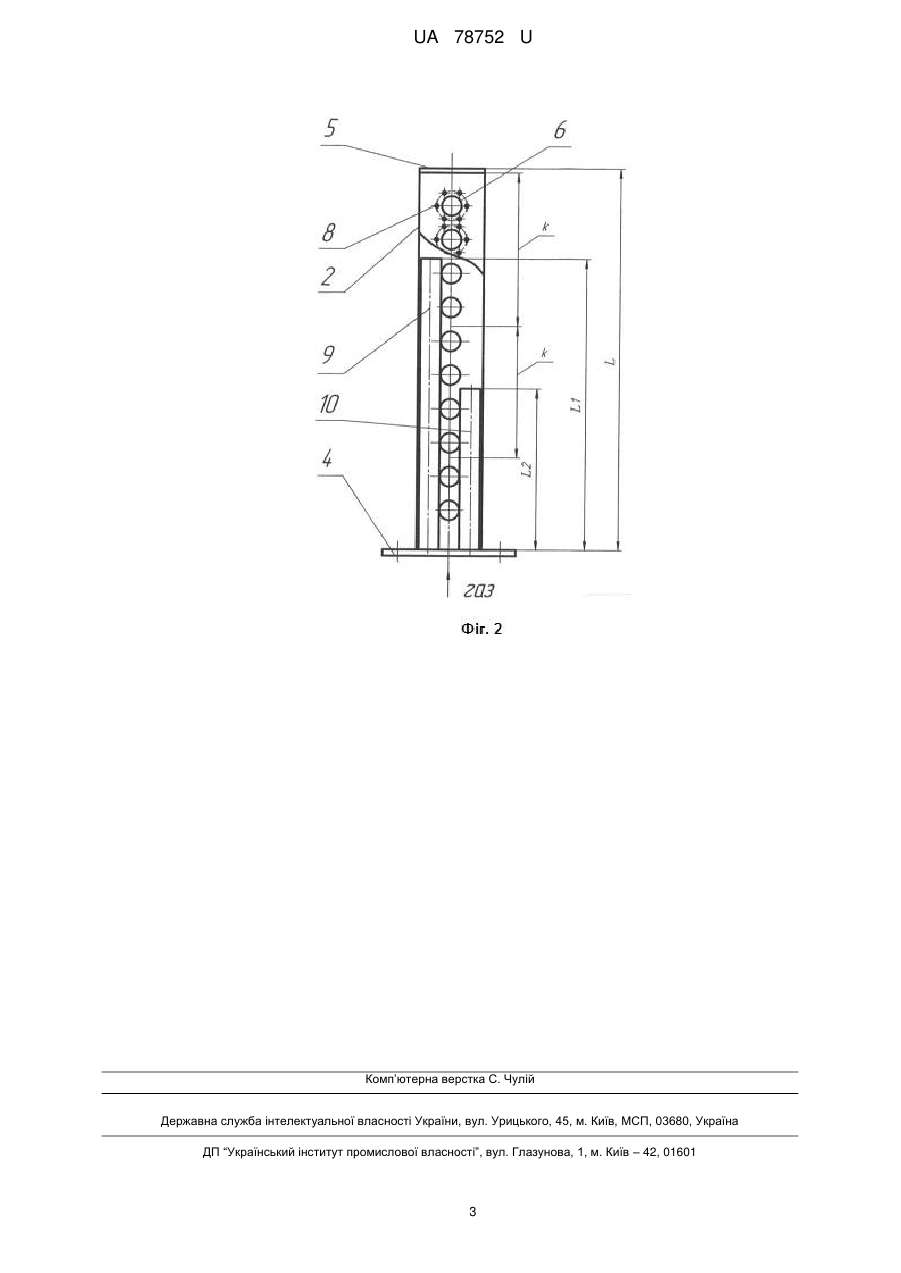

Реферат: UA 78752 U UA 78752 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції пристроїв для спалювання будь-якого газоподібного палива. Пальник може бути використаний у котлах, де виробляють гарячу воду чи пар, та в іншому паливоспалюючому обладнанні - печах, сушарках та ін. 8 Відомий пальник для спалювання газу (патент України на корисну модель № 52028 М.кл. F23D14/22, 2006 р.), який містить виконану у поді котла щілину з термостійкого матеріалу, у вигляді двох прямокутних каналів з прямими стінками, причому один канал з меншою шириною, а над ним співвісно розміщено канал з більшою шириною - канал раптового розширення. В передній та задній стінках каналу укріплено опорний кутик, на якому розташовано газовий колектор із змінними соплами, розміщеними на його боковій поверхні у два ряди з осями сопел під кутом від 15-60° до вертикальної осі щілини у напрямку топки, відповідно загальний кут між осями сопел становить 30-120°. До опорного кутика з обох боків прикріплено повітряний розподільник зі смуг листової сталі, що набрано з сегментів, які виконано кожен з чотирьох смуг листової сталі - дві смуги приєднано до щілини, одна загнута у повітряну камеру і друга у напрямку топки котла. Під щілиною розміщено повітряну камеру, вхідний торець якої закрито повітророзподільником у вигляді дірчатого листа. До газового колектора з однієї сторони приєднано фланець, а з іншої встановлено заглушку. Найбільш близький за технічною суттю до пропозиції є подовий пальник (патент України на корисну модель № 59699 МПК (2011) F23D14/22, 2011 р.), який включає розташований у щілині поду котла газовий колектор з отворами на боковій поверхні, а також повітряну камеру, розташовану під щілиною. У газовому колекторі розміщені повітряні трубки перпендикулярно його осі по всій довжині з отворами в боковій поверхні, причому обидва кінці повітряних трубок розміщені за межами колектора. Отвори на боковій поверхні колектора виконані навколо вихідних кінців повітряних трубок по колу, діаметр якого більший за діаметр повітряних трубок, а діаметр газового колектора виконано рівним ширині щілини котла. Відома конструкція, особливо, коли пальник має значну довжину, не вирішує у повній мірі основної задачі подового пальникового пристрою - рівномірної витрати газу через газові отвори по довжині пальника. у міру витрати газу через газові отвори по довжині тиск його стає меншим і витрата газу через наступні газові отвори весь час зменшується. Тому на останніх по довжині пальника газових отворах витрата газового палива стає такою малою, що горіння може припинитися, утворюючи забруднення продуктів згорання домішками продуктів неповного спалювання паливного газу. В основу корисної моделі поставлена задача удосконалення подового пальника, в якому у результаті введення в газовий колектор пальника газових транспортних трубок різної довжини, розташованих паралельно осі колектора, забезпечується рівномірний розподіл газового палива по довжині подового пальника, і за рахунок цього вирівнюється тиск паливного газу всередині колектора, що покращує умови спалювання газу по всій довжині колектора. Поставлена задача вирішується тим, що подовий пальник, який включає розташовану під щілиною поду котла повітряну камеру, а у щілині поду котла газовий колектор з отворами на боковій поверхні діаметром, рівним ширині щілини та оснащений розміщеними в газовому колекторі перпендикулярно його горизонтальній осі по всій довжині повітряними трубками з отворами в боковій поверхні, обидва кінці яких розміщені за межами колектора, отвори на боковій поверхні колектора виконані навколо вихідних кінців повітряних трубок по колу, діаметр якого більший за діаметр повітряних трубок, згідно з корисною моделлю, оснащений двома газовими транспортними трубками різної довжини, розташованими всередині вздовж газового колектора паралельно його горизонтальній осі, діаметром, рівним половині різниці внутрішнього діаметра газового колектора та повітряної трубки. Сукупність відмінних ознак дозволяє вирішити поставлену задачу завдяки тому, що транспортні трубки, що встановлені всередині колектора транспортують частину газового палива в ту точку колектора, де його вже практично немає, тобто тиск його малий. Підключаючи це місце транспортною трубкою до входу колектора, переносять його початковий тиск в необхідну точку. Таким чином, розподіляючи подачу газу у три частини колектора, вирівнюють тиск паливного газу по довжині колектора, чим покращують умови спалювання газу. На фіг. 1 показано поперечний переріз пальника, на фіг. 2 - вид зверху з частковим повздовжнім перерізом. Запропонований подовий пальник розміщено в щілині 1, виконаній у поді котла з термостійкого матеріалу у вигляді прямокутного каналу з прямими стінками. У щілині горизонтально розміщено газовий колектор 2, причому діаметр газового колектора дорівнює ширині щілини. Газовий колектор закріплено в передній та задній стінках котла. Під щілиною розміщено повітряну камеру 3. До газового колектора з однієї сторони приєднано фланець 4, до якого підключають газопровід, що подає газ, а з іншої встановлено заглушку 5. У газовому 1 UA 78752 U 5 10 колекторі розміщено повітряні трубки 6, які встановлені перпендикулярно його горизонтальній осі вздовж всієї довжини, причому обидва кінці повітряних трубок розташовані за межами газового колектора. У повітряних трубках на бокових стінках виконані отвори 7 для подачі газу, а на боковій поверхні колектора газові отвори 8, виконані навколо вихідних кінців повітряних трубок по колу, діаметр якого більший за діаметр повітряних трубок. Газовий колектор оснащений додатковими газовими транспортними трубками різної довжини 9 і 10, які розташовані у газовому колекторі паралельно його осі. Якщо довжину подового пальника позначити як L, довжину транспортних трубок як L1 та L2, а довжину частини пальника, що обслуговують однією транспортною трубкою, - k, то k буде пропорційна площі перетину газової транспортної трубки. Тоді можна записати s/S=k/L, (де S площа перерізу колектора, a s - площа перерізу транспортної трубки). Тоді довжина транспортних трубок дорівнює: L1  L  k s  2 2SL ; L2  L  k  15 20 25 k 3s  2 2SL . Подовий пальник працює наступним чином. Повітря вентилятором подають через повітряну камеру 3 у щілину 1 і по повітряних трубках 6 у зону горіння. Одночасно паливний газ подають у газовий колектор 2. Частину паливного газу через отвори 7 подають в повітряні трубки 6, де змішують з повітрям, утворюючи негорючу газоповітряну суміш. Решту частину палива через газові отвори 8 у колекторі 2 подають в зону горіння у вигляді струменів, утворюючи дифузійні факели, що сприяють стабілізації горіння. Через газові транспортні трубки 9 і 10 транспортують частину газового палива по довжині пальника у зони зниженого тиску газу, тим самим вирівнюючи газовий тиск по довжині пальника. Запропонований подовий пальник дозволяє спалювати будь-який паливний газ у широкому діапазоні паливних навантажень та коефіцієнтів надлишку повітря при низьких емісійних показниках шкідливих речовин рівномірно по довжині пальника, який може бути більший по довжині, ніж прототип, принаймні удвічі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Подовий пальник, що містить розташовану під щілиною поду котла повітряну камеру, а у щілині поду котла газовий колектор з отворами на боковій поверхні діаметром, рівним ширині щілини та оснащений розміщеними в газовому колекторі перпендикулярно його горизонтальній осі по всій довжині повітряними трубками з отворами в боковій поверхні, обидва кінці яких розміщені за межами колектора, отвори на боковій поверхні колектора виконані навколо вихідних кінців повітряних трубок по колу, діаметр якого більший за діаметр повітряних трубок, який відрізняється тим, що він оснащений двома газовими транспортними трубками різної довжини, розташованими всередині вздовж газового колектора паралельно його горизонтальній осі, діаметром, рівним половині різниці внутрішнього діаметра газового колектора та повітряної трубки. 2 UA 78752 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
