Пристрій для регенерації фільтрів

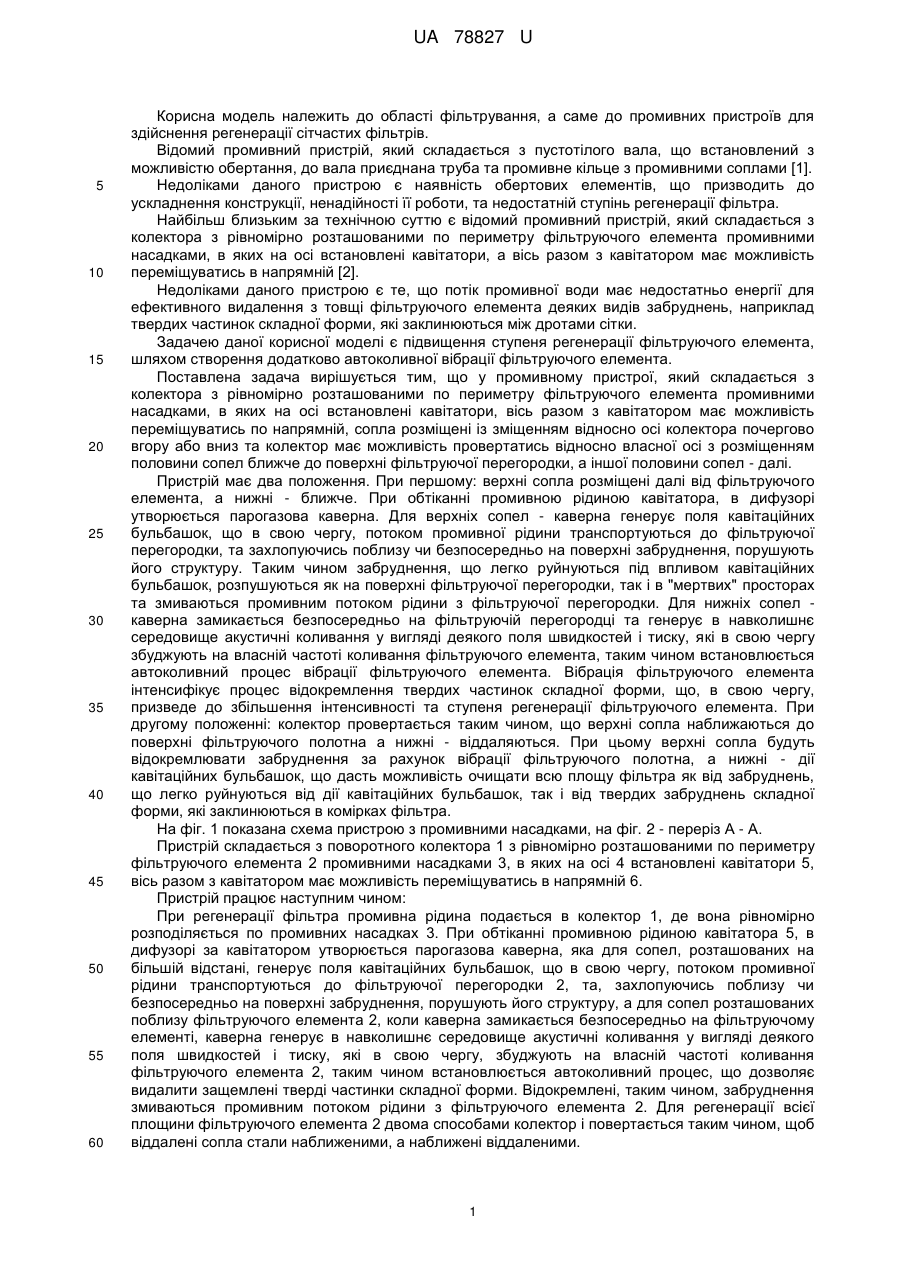

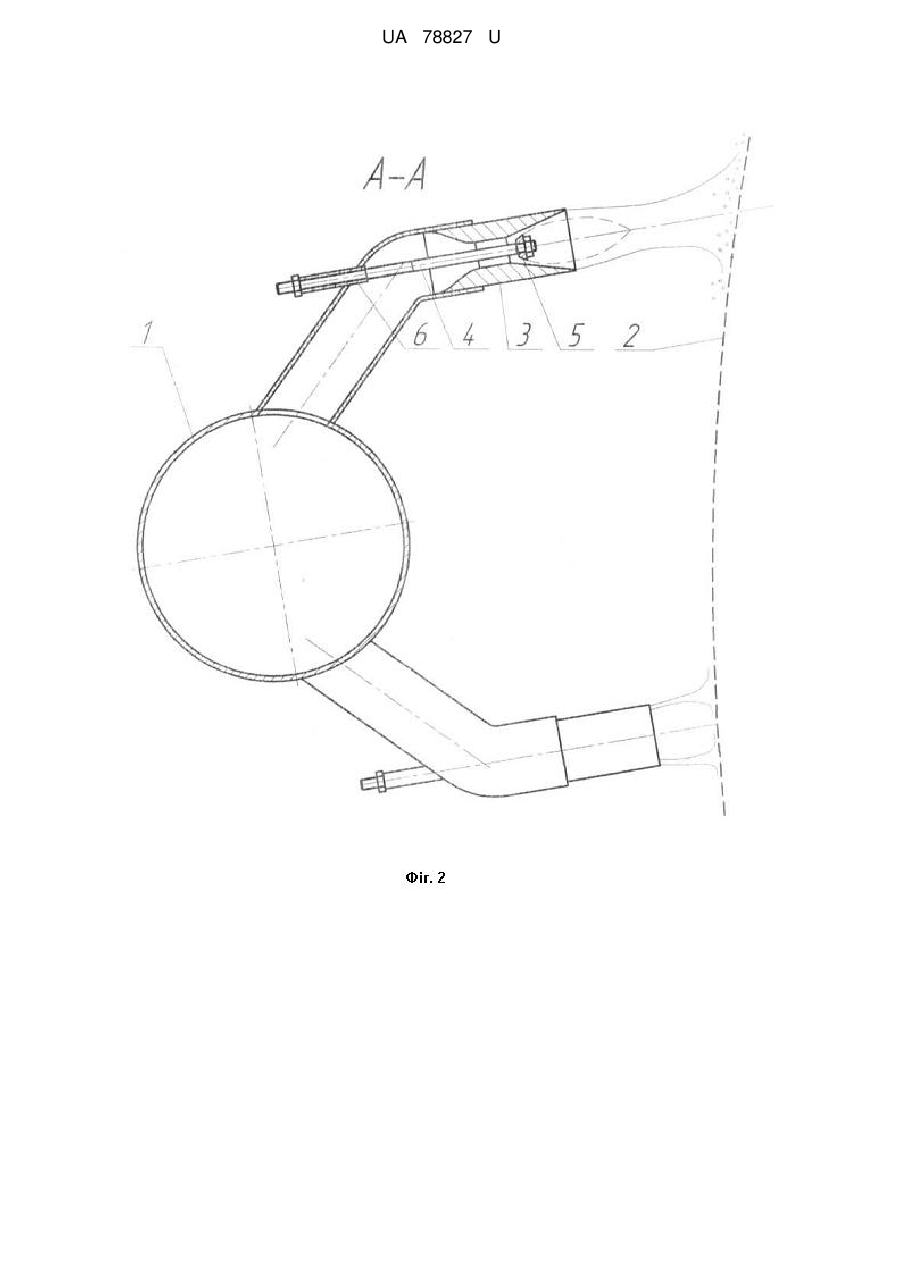

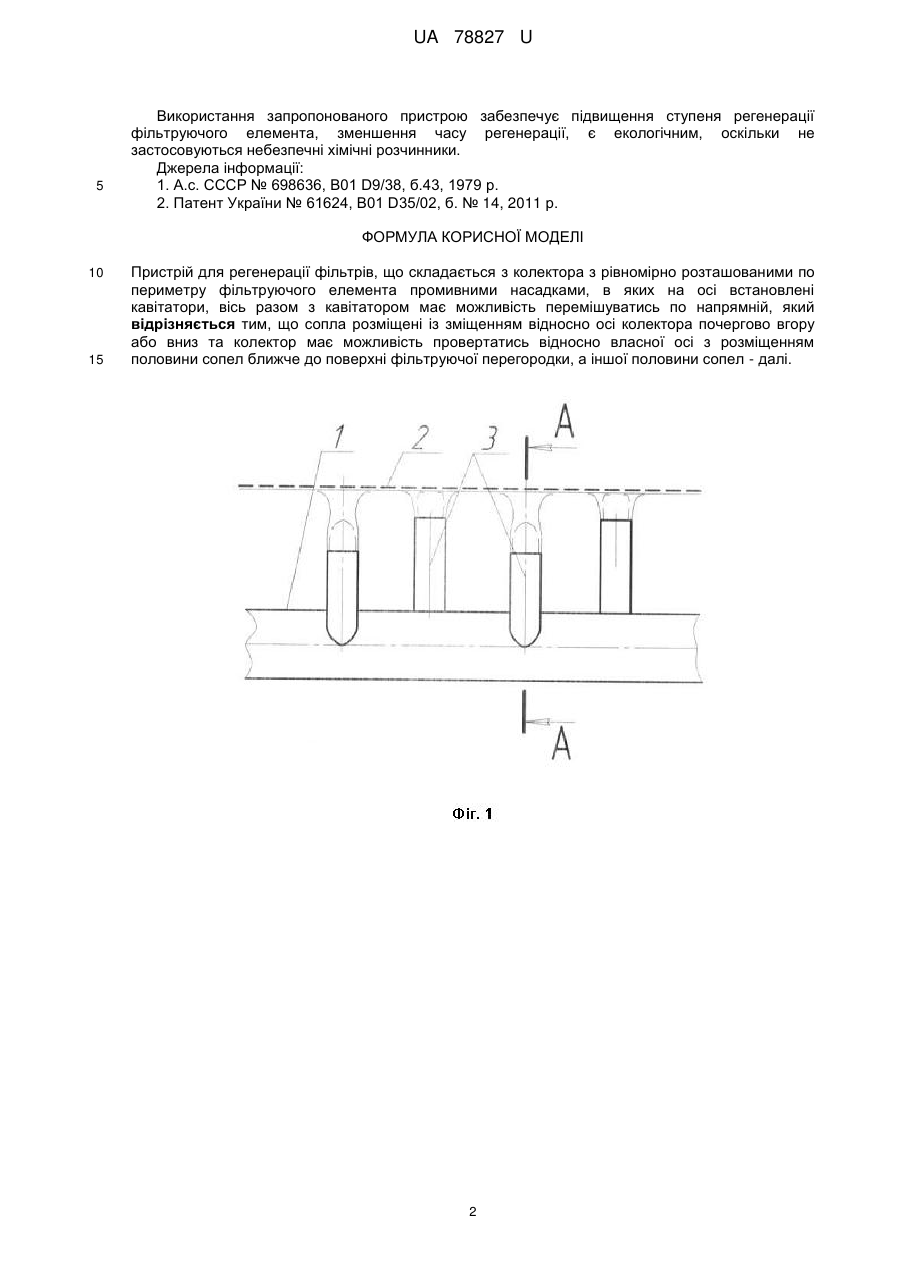

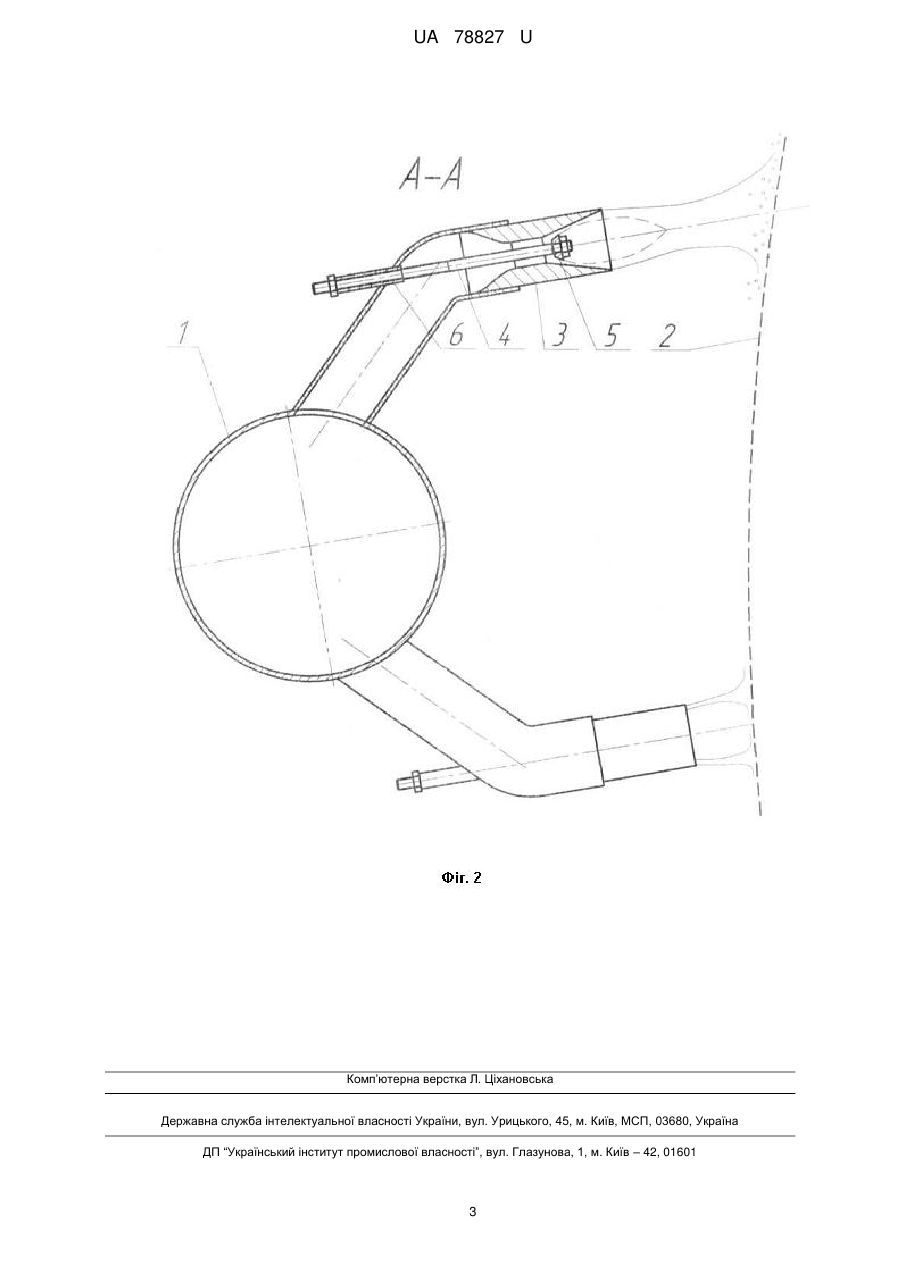

Реферат: Пристрій для регенерації фільтрів складається з колектора з рівномірно розташованими по периметру фільтруючого елемента промивними насадками, в яких на осі встановлені кавітатори. Вісь разом з кавітатором має можливість перемішуватись по напрямній. Сопла розміщені із зміщенням відносно осі колектора почергово вгору або вниз та колектор має можливість провертатись відносно власної осі з розміщенням половини сопел ближче до поверхні фільтруючої перегородки, а іншої половини сопел - далі. UA 78827 U (54) ПРИСТРІЙ ДЛЯ РЕГЕНЕРАЦІЇ ФІЛЬТРІВ UA 78827 U UA 78827 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області фільтрування, а саме до промивних пристроїв для здійснення регенерації сітчастих фільтрів. Відомий промивний пристрій, який складається з пустотілого вала, що встановлений з можливістю обертання, до вала приєднана труба та промивне кільце з промивними соплами [1]. Недоліками даного пристрою є наявність обертових елементів, що призводить до ускладнення конструкції, ненадійності її роботи, та недостатній ступінь регенерації фільтра. Найбільш близьким за технічною суттю є відомий промивний пристрій, який складається з колектора з рівномірно розташованими по периметру фільтруючого елемента промивними насадками, в яких на осі встановлені кавітатори, а вісь разом з кавітатором має можливість переміщуватись в напрямній [2]. Недоліками даного пристрою є те, що потік промивної води має недостатньо енергії для ефективного видалення з товщі фільтруючого елемента деяких видів забруднень, наприклад твердих частинок складної форми, які заклинюються між дротами сітки. Задачею даної корисної моделі є підвищення ступеня регенерації фільтруючого елемента, шляхом створення додатково автоколивної вібрації фільтруючого елемента. Поставлена задача вирішується тим, що у промивному пристрої, який складається з колектора з рівномірно розташованими по периметру фільтруючого елемента промивними насадками, в яких на осі встановлені кавітатори, вісь разом з кавітатором має можливість переміщуватись по напрямній, сопла розміщені із зміщенням відносно осі колектора почергово вгору або вниз та колектор має можливість провертатись відносно власної осі з розміщенням половини сопел ближче до поверхні фільтруючої перегородки, а іншої половини сопел - далі. Пристрій має два положення. При першому: верхні сопла розміщені далі від фільтруючого елемента, а нижні - ближче. При обтіканні промивною рідиною кавітатора, в дифузорі утворюється парогазова каверна. Для верхніх сопел - каверна генерує поля кавітаційних бульбашок, що в свою чергу, потоком промивної рідини транспортуються до фільтруючої перегородки, та захлопуючись поблизу чи безпосередньо на поверхні забруднення, порушують його структуру. Таким чином забруднення, що легко руйнуються під впливом кавітаційних бульбашок, розпушуються як на поверхні фільтруючої перегородки, так і в "мертвих" просторах та змиваються промивним потоком рідини з фільтруючої перегородки. Для нижніх сопел каверна замикається безпосередньо на фільтруючій перегородці та генерує в навколишнє середовище акустичні коливання у вигляді деякого поля швидкостей і тиску, які в свою чергу збуджують на власній частоті коливання фільтруючого елемента, таким чином встановлюється автоколивний процес вібрації фільтруючого елемента. Вібрація фільтруючого елемента інтенсифікує процес відокремлення твердих частинок складної форми, що, в свою чергу, призведе до збільшення інтенсивності та ступеня регенерації фільтруючого елемента. При другому положенні: колектор провертається таким чином, що верхні сопла наближаються до поверхні фільтруючого полотна а нижні - віддаляються. При цьому верхні сопла будуть відокремлювати забруднення за рахунок вібрації фільтруючого полотна, а нижні - дії кавітаційних бульбашок, що дасть можливість очищати всю площу фільтра як від забруднень, що легко руйнуються від дії кавітаційних бульбашок, так і від твердих забруднень складної форми, які заклинюються в комірках фільтра. На фіг. 1 показана схема пристрою з промивними насадками, на фіг. 2 - переріз А - А. Пристрій складається з поворотного колектора 1 з рівномірно розташованими по периметру фільтруючого елемента 2 промивними насадками 3, в яких на осі 4 встановлені кавітатори 5, вісь разом з кавітатором має можливість переміщуватись в напрямній 6. Пристрій працює наступним чином: При регенерації фільтра промивна рідина подається в колектор 1, де вона рівномірно розподіляється по промивних насадках 3. При обтіканні промивною рідиною кавітатора 5, в дифузорі за кавітатором утворюється парогазова каверна, яка для сопел, розташованих на більшій відстані, генерує поля кавітаційних бульбашок, що в свою чергу, потоком промивної рідини транспортуються до фільтруючої перегородки 2, та, захлопуючись поблизу чи безпосередньо на поверхні забруднення, порушують його структуру, а для сопел розташованих поблизу фільтруючого елемента 2, коли каверна замикається безпосередньо на фільтруючому елементі, каверна генерує в навколишнє середовище акустичні коливання у вигляді деякого поля швидкостей і тиску, які в свою чергу, збуджують на власній частоті коливання фільтруючого елемента 2, таким чином встановлюється автоколивний процес, що дозволяє видалити защемлені тверді частинки складної форми. Відокремлені, таким чином, забруднення змиваються промивним потоком рідини з фільтруючого елемента 2. Для регенерації всієї площини фільтруючого елемента 2 двома способами колектор і повертається таким чином, щоб віддалені сопла стали наближеними, а наближені віддаленими. 1 UA 78827 U 5 Використання запропонованого пристрою забезпечує підвищення ступеня регенерації фільтруючого елемента, зменшення часу регенерації, є екологічним, оскільки не застосовуються небезпечні хімічні розчинники. Джерела інформації: 1. А.с. СССР № 698636, В01 D9/38, б.43, 1979 р. 2. Патент України № 61624, В01 D35/02, б. № 14, 2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для регенерації фільтрів, що складається з колектора з рівномірно розташованими по периметру фільтруючого елемента промивними насадками, в яких на осі встановлені кавітатори, вісь разом з кавітатором має можливість перемішуватись по напрямній, який відрізняється тим, що сопла розміщені із зміщенням відносно осі колектора почергово вгору або вниз та колектор має можливість провертатись відносно власної осі з розміщенням половини сопел ближче до поверхні фільтруючої перегородки, а іншої половини сопел - далі. 2 UA 78827 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
