Котел з роликовим колосником
Номер патенту: 79122
Опубліковано: 10.04.2013
Автори: Понікарчук Анатолій Миронович, Усенко Михайло Васильович
Формула / Реферат
Котел з роликовим колосником, що містить систему автоматизованої подачі палива, корпус, в якому розташовано топку з колосником, дверці топки, труби гарячої і зворотної води та вентилятор, який відрізняється тим, що колосник має послідовно розташовані ряди роликів, що встановлені вільно на осях, які жорстко прикріплені до корпусу топки котла.
Текст

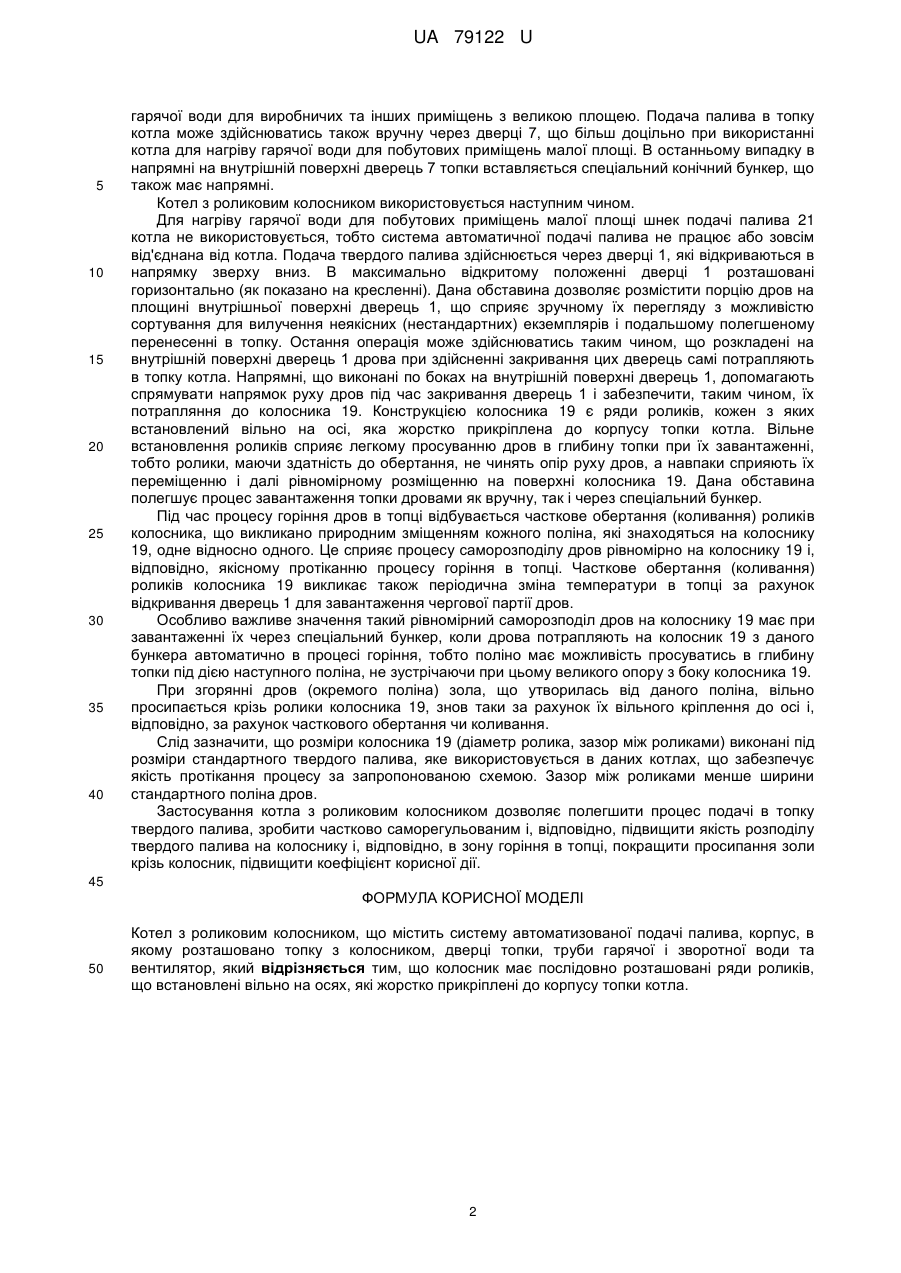

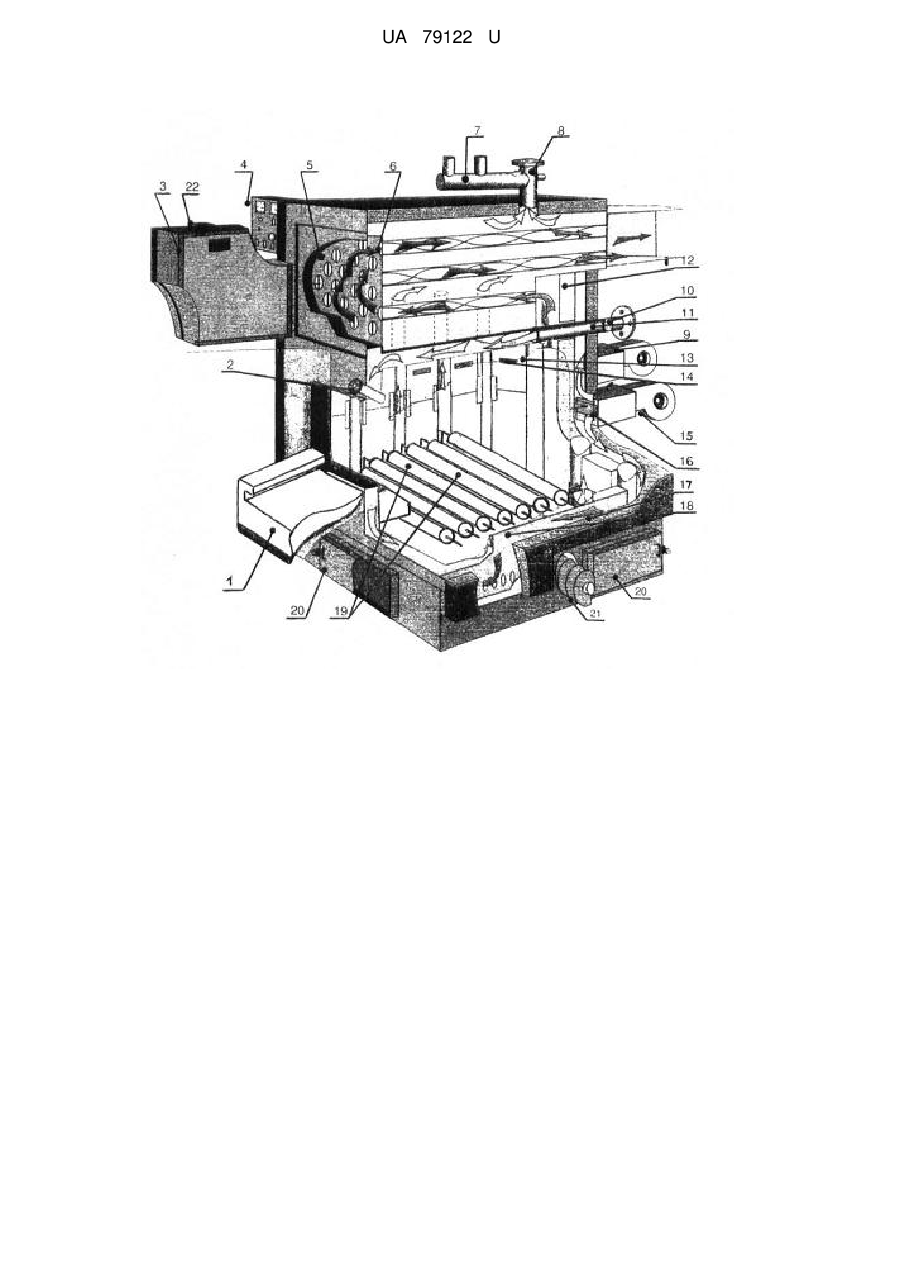

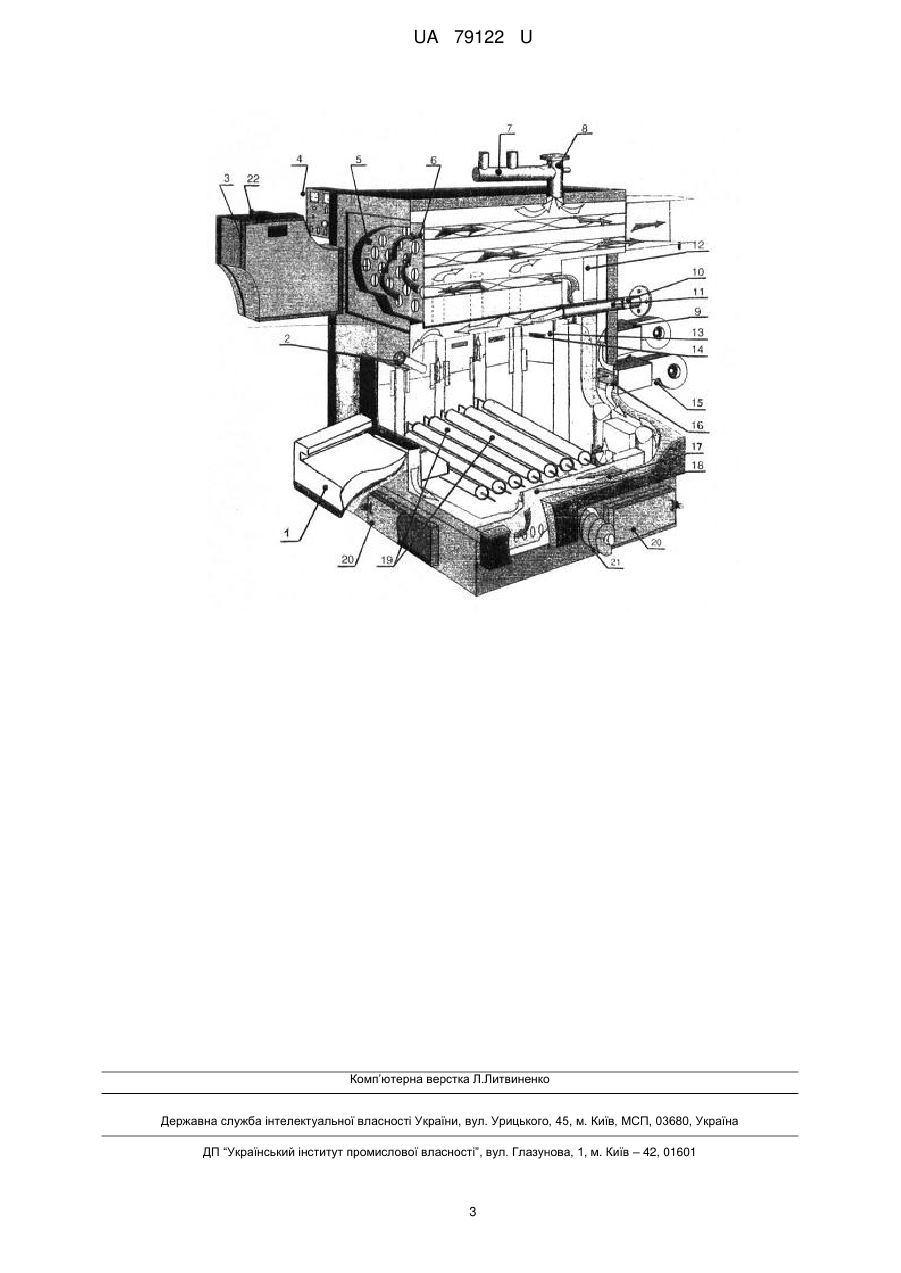

Реферат: UA 79122 U UA 79122 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до опалювальної техніки, а саме до теплообмінних агрегатів, що працюють на твердому паливі та які можуть бути використані для опалення житлових приміщень і приготування їжі. Як тверде паливо, в основному, може бути використано шматки дерева, а також вугілля, торф. Відома колосникова решітка, яка містить дві решітки, що встановлені одна над одною з збіганням пазів, і верхня решітка виконана з більш жаростійкого і зносостійкого матеріалу, ніж нижня, а пази верхньої решітки меншої ширини, ніж нижньої, з раптовим ступінчастим розширенням [Патент РФ № 2007665, F24Н1/06, 1994 p.]. Відомий котел-плита Kalvis-4C, що містить корпус, нагрівальну плиту, заслінку, термоманометр, патрубок гарячої води, димохід, перегородку, патрубок зворотної води, кришку для чистки, колосник, ящик для золи, топку з дверцями, термоізоляційні щити, поручень. Корпус котла зварений з стальних листів, в порожнинах якого відбувається нагрівання води. Корпус з'єднаний з патрубками гарячої і зворотної води. Верхня частина корпуса закрита чавунною нагрівальною плитою з конфорками. Колосник є суцільним і може встановлюватись у верхньому або у нижньому положеннях вручну [Див. Котлы-плиты. Руководство по выбору бытовых твердотопливных котлов "Kalvis", с. 5-7]. Недоліком даних колосників є те, що вони мають суцільну конструкцію, складові елементи якої є нерухомими, тобто не мають ступенів вільності. Тільки сам колосник може переміщатись у вертикальному напрямку вручну. Дана обставина не дає можливості дровам, що розташовані на поверхні колосника, трохи рухатись, обертатись, змінюючи, таким чином, своє положення на колоснику для рівномірного розподілу дров по всій його поверхні і, відповідно, для забезпечення кращої якості процесу горіння. Також це не дає можливості вільно просипатись золі, що утворилась в результаті горіння дров. Найбільш близьким аналогом за технічною суттю до котла з роликовим колосником, що пропонується, є твердопаливний водогрійний котел з механічною подачею палива, що містить систему автоматизованої подачі палива, корпус, в якому розташовано топку з колосником, дверці топки, конвекційну частину, труби гарячої і зворотної води, піддувало, вентилятор. Колосник виконаний у вигляді плит з отворами і середні плити встановлені під кутом. [Див. Промышленные твердотопливные водогрейные котлы, работающие вулканным принципом, с автоматизированной подачей топлива. Промышленные твердотопливные водогрейные котлы "Kalvis", с. 12-13]. Суттєвим недоліком даного колосника є те, що він має суцільну конструкцію, складові елементи якого є нерухомими, тобто не мають ступенів вільності. Дана обставина не дає можливості дровам, що розташовані на поверхні колосника, трохи рухатись, обертатись, змінюючи, таким чином, своє положення на колоснику для рівномірного розподілу дров по всій його поверхні і, відповідно, для забезпечення кращої якості процесу горіння. Також це не дає можливості вільно просипатись золі, що утворилась в результаті горіння дров. В основу корисної моделі поставлено задачу в твердопаливному водогрійному котлі з механічною подачею палива шляхом зміни його конструкції забезпечити плавну і рівномірну по всій поверхні колосника подачу дров як при ручному завантаженні, так і при завантаженні, наприклад, за допомогою додаткового бункера, забезпечити певний рух і обертання дров на колоснику, забезпечити можливість вільно просипатись золі, що утворилась в результаті горіння дров, і завдяки цьому, забезпечити високу якість процесу горіння і зменшення затрат праці на очистку колосника. Поставлена задача вирішується тим, що котел з роликовим колосником, що містить систему автоматизованої подачі палива, корпус, в якому розташовано топку з колосником, дверці топки, труби гарячої і зворотної води, вентилятор, згідно з корисною моделлю, що пропонується, колосник має послідовно розташовані ряди роликів, що встановлені вільно на осях, які жорстко прикріплені до корпусу топки котла. На кресленні зображений запропонований котел з роликовим колосником. Котел з роликовим колосником містить корпус, в якому розташовано топку з дверцями 1, оглядове вікно 2, дверці теплообмінника 3, пульт управління 4, трубний теплообмінник 5, вставний турболізатор 6, патрубок для запобіжних клапанів 7, трубу гарячої води 8, вентилятор вторинного повітря 9, термометр 10, трубу зворотної води 11, камеру підігрівання вторинного повітря 12, шамотну цеглу 13, отвори для подачі вторинного повітря 14, вентилятор вторинного повітря 15, регулятор кількості повітря 16, термоізоляцію 17, камеру підігріву первинного повітря 18, колосник 19, дверці ящика для золи 20, систему автоматизованої подачі палива (шнек подачі палива) 21, вибуховий клапан 22. Система автоматичної подачі палива (на кресленні не показана) здійснює подачу палива в топку котла через шнек подачі палива 21. Такий спосіб подачі палива доцільний при нагріві 1 UA 79122 U 5 10 15 20 25 30 35 40 гарячої води для виробничих та інших приміщень з великою площею. Подача палива в топку котла може здійснюватись також вручну через дверці 7, що більш доцільно при використанні котла для нагріву гарячої води для побутових приміщень малої площі. В останньому випадку в напрямні на внутрішній поверхні дверець 7 топки вставляється спеціальний конічний бункер, що також має напрямні. Котел з роликовим колосником використовується наступним чином. Для нагріву гарячої води для побутових приміщень малої площі шнек подачі палива 21 котла не використовується, тобто система автоматичної подачі палива не працює або зовсім від'єднана від котла. Подача твердого палива здійснюється через дверці 1, які відкриваються в напрямку зверху вниз. В максимально відкритому положенні дверці 1 розташовані горизонтально (як показано на кресленні). Дана обставина дозволяє розмістити порцію дров на площині внутрішньої поверхні дверець 1, що сприяє зручному їх перегляду з можливістю сортування для вилучення неякісних (нестандартних) екземплярів і подальшому полегшеному перенесенні в топку. Остання операція може здійснюватись таким чином, що розкладені на внутрішній поверхні дверець 1 дрова при здійсненні закривання цих дверець самі потрапляють в топку котла. Напрямні, що виконані по боках на внутрішній поверхні дверець 1, допомагають спрямувати напрямок руху дров під час закривання дверець 1 і забезпечити, таким чином, їх потрапляння до колосника 19. Конструкцією колосника 19 є ряди роликів, кожен з яких встановлений вільно на осі, яка жорстко прикріплена до корпусу топки котла. Вільне встановлення роликів сприяє легкому просуванню дров в глибину топки при їх завантаженні, тобто ролики, маючи здатність до обертання, не чинять опір руху дров, а навпаки сприяють їх переміщенню і далі рівномірному розміщенню на поверхні колосника 19. Дана обставина полегшує процес завантаження топки дровами як вручну, так і через спеціальний бункер. Під час процесу горіння дров в топці відбувається часткове обертання (коливання) роликів колосника, що викликано природним зміщенням кожного поліна, які знаходяться на колоснику 19, одне відносно одного. Це сприяє процесу саморозподілу дров рівномірно на колоснику 19 і, відповідно, якісному протіканню процесу горіння в топці. Часткове обертання (коливання) роликів колосника 19 викликає також періодична зміна температури в топці за рахунок відкривання дверець 1 для завантаження чергової партії дров. Особливо важливе значення такий рівномірний саморозподіл дров на колоснику 19 має при завантаженні їх через спеціальний бункер, коли дрова потрапляють на колосник 19 з даного бункера автоматично в процесі горіння, тобто поліно має можливість просуватись в глибину топки під дією наступного поліна, не зустрічаючи при цьому великого опору з боку колосника 19. При згорянні дров (окремого поліна) зола, що утворилась від даного поліна, вільно просипається крізь ролики колосника 19, знов таки за рахунок їх вільного кріплення до осі і, відповідно, за рахунок часткового обертання чи коливання. Слід зазначити, що розміри колосника 19 (діаметр ролика, зазор між роликами) виконані під розміри стандартного твердого палива, яке використовується в даних котлах, що забезпечує якість протікання процесу за запропонованою схемою. Зазор між роликами менше ширини стандартного поліна дров. Застосування котла з роликовим колосником дозволяє полегшити процес подачі в топку твердого палива, зробити частково саморегульованим і, відповідно, підвищити якість розподілу твердого палива на колоснику і, відповідно, в зону горіння в топці, покращити просипання золи крізь колосник, підвищити коефіцієнт корисної дії. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Котел з роликовим колосником, що містить систему автоматизованої подачі палива, корпус, в якому розташовано топку з колосником, дверці топки, труби гарячої і зворотної води та вентилятор, який відрізняється тим, що колосник має послідовно розташовані ряди роликів, що встановлені вільно на осях, які жорстко прикріплені до корпусу топки котла. 2 UA 79122 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBoiler with roller fire-bar
Автори англійськоюPonikarchuk Anatolii Myronovych, Usenko Mykhailo Vasyliovych
Назва патенту російськоюКотел с роликовым колосником
Автори російськоюПоникарчук Анатолий Миронович, Усенко Михаил Васильевич
МПК / Мітки
МПК: F23H 7/00
Мітки: котел, колосником, роликовим
