Пристрій для розміщення призового вкладиша в горловині пляшки

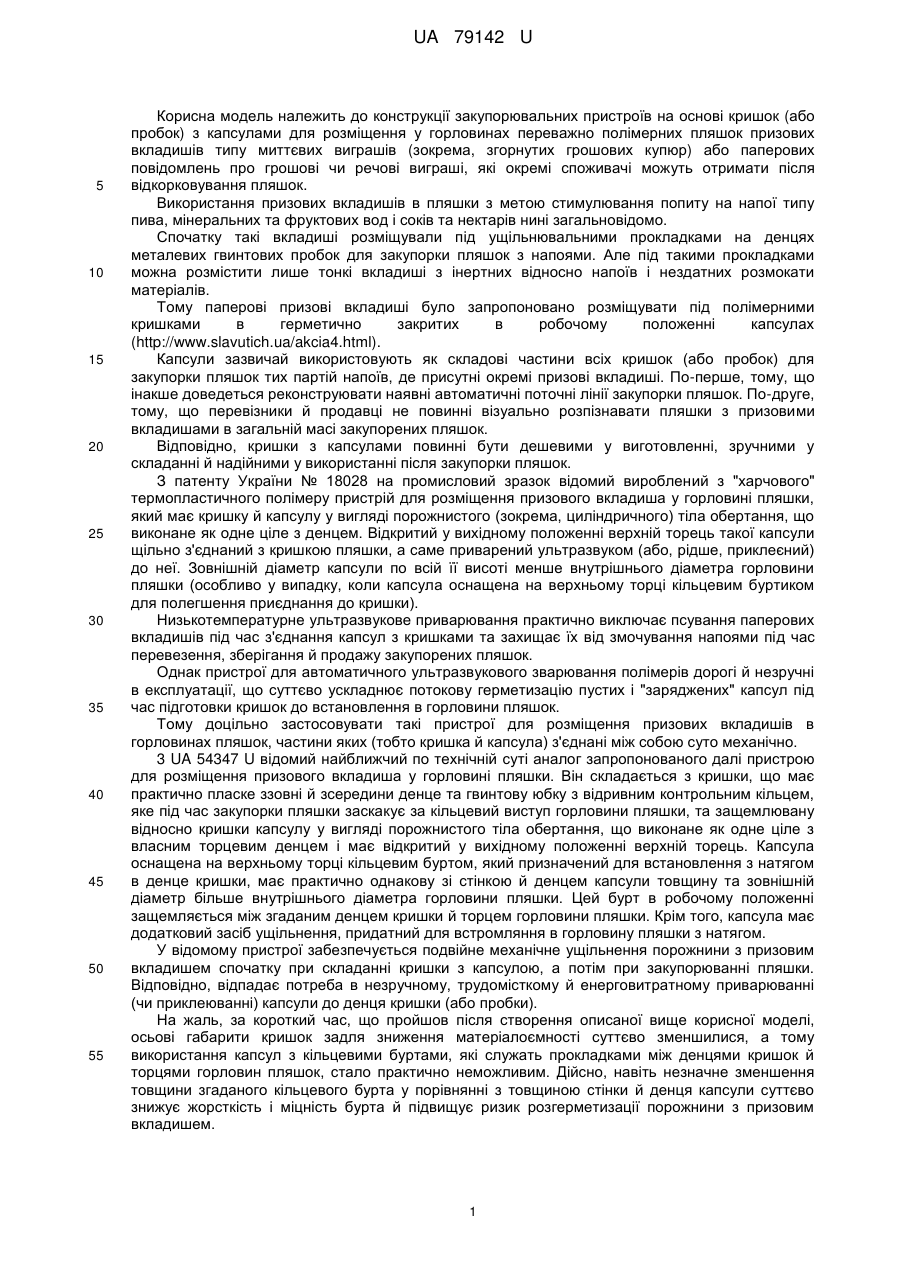

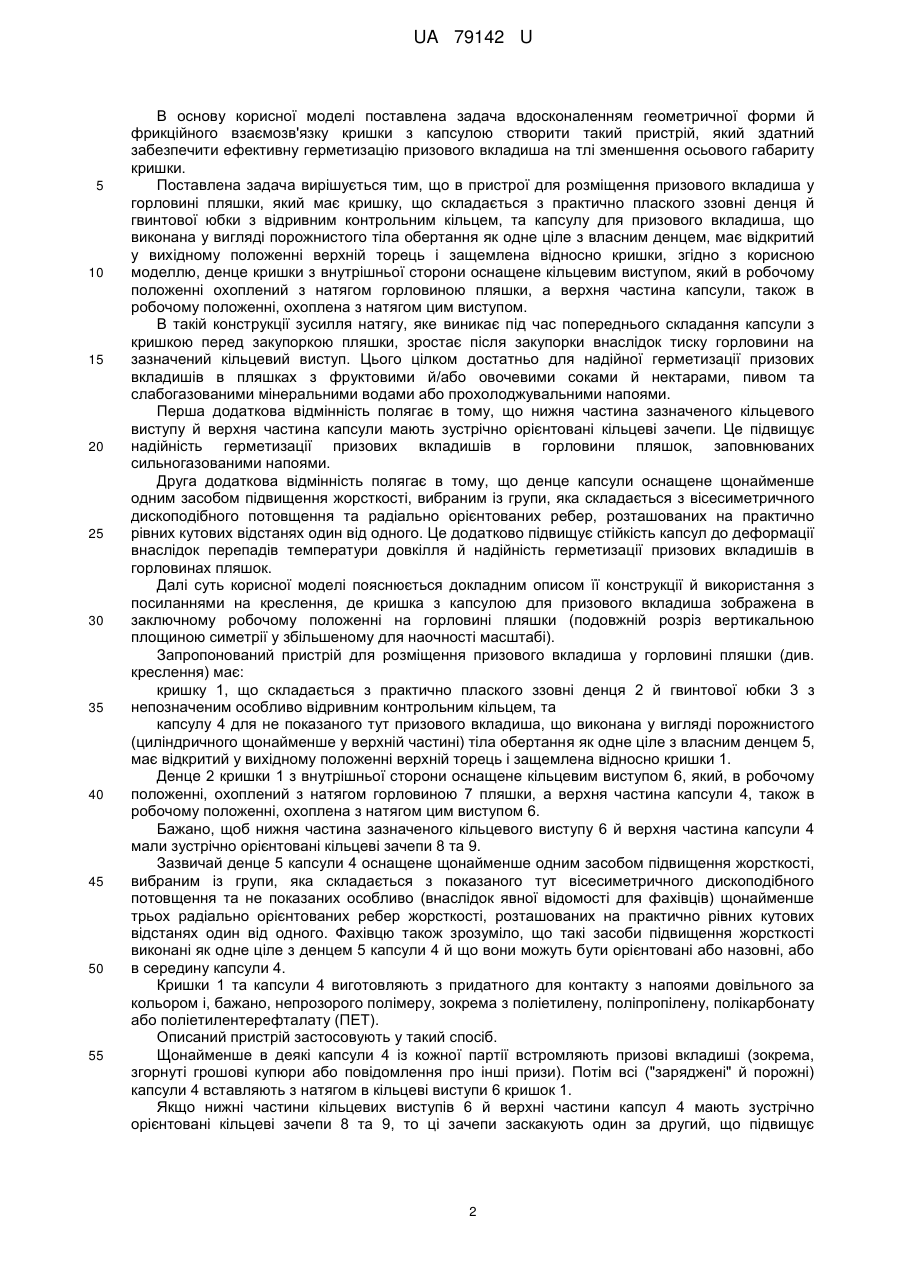

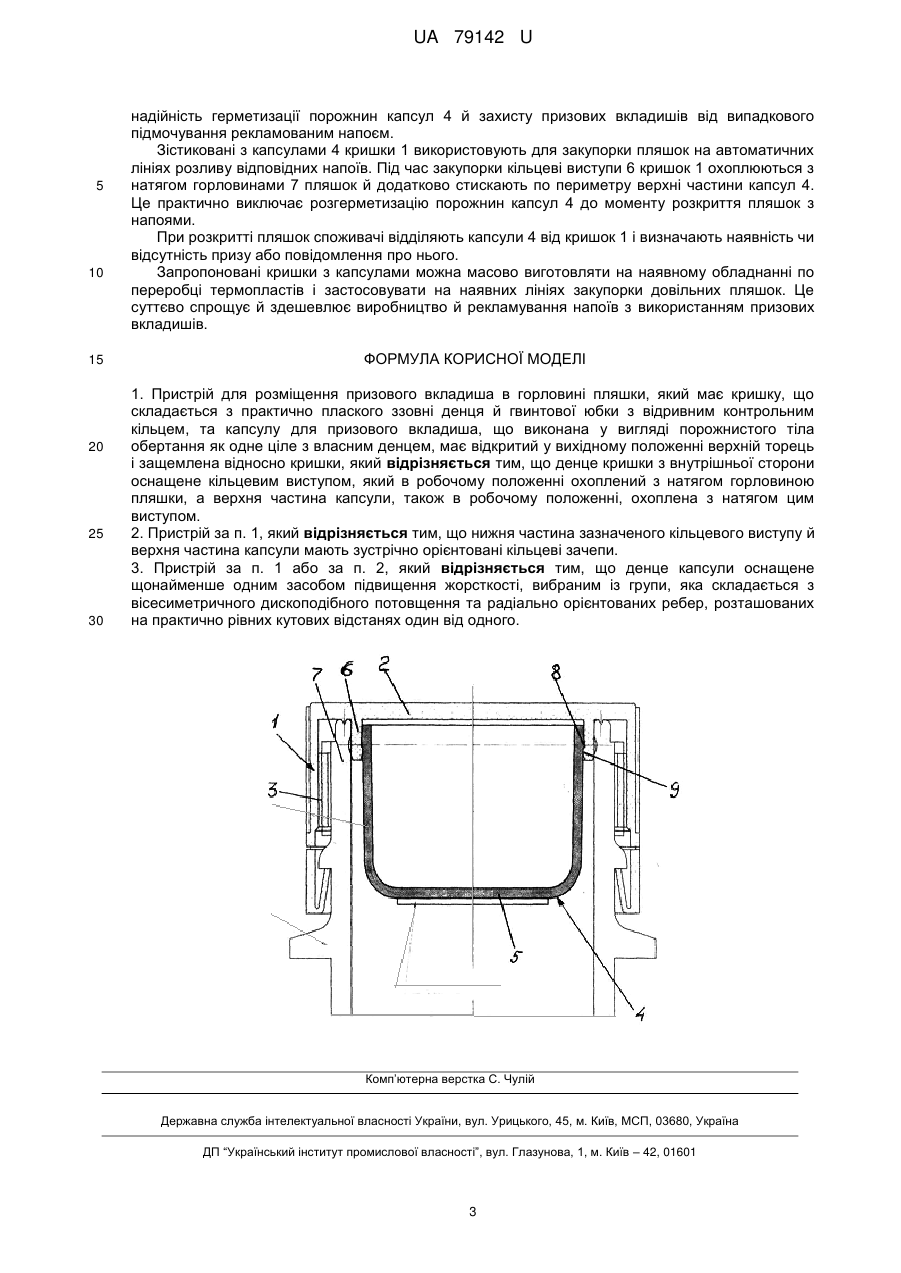

Реферат: Пристрій для розміщення призового вкладиша в горловині пляшки має кришку, що складається з практично плаского ззовні денця й гвинтової юбки з відривним контрольним кільцем, та капсулу для призового вкладиша, що виконана у вигляді порожнистого тіла обертання як одне ціле з власним денцем, має відкритий у вихідному положенні верхній торець і защемлена відносно кришки. Денце кришки з внутрішньої сторони оснащене кільцевим виступом, який в робочому положенні охоплений з натягом горловиною пляшки, а верхня частина капсули, також в робочому положенні, охоплена з натягом цим виступом. UA 79142 U (12) UA 79142 U UA 79142 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції закупорювальних пристроїв на основі кришок (або пробок) з капсулами для розміщення у горловинах переважно полімерних пляшок призових вкладишів типу миттєвих виграшів (зокрема, згорнутих грошових купюр) або паперових повідомлень про грошові чи речові виграші, які окремі споживачі можуть отримати після відкорковування пляшок. Використання призових вкладишів в пляшки з метою стимулювання попиту на напої типу пива, мінеральних та фруктових вод і соків та нектарів нині загальновідомо. Спочатку такі вкладиші розміщували під ущільнювальними прокладками на денцях металевих гвинтових пробок для закупорки пляшок з напоями. Але під такими прокладками можна розмістити лише тонкі вкладиші з інертних відносно напоїв і нездатних розмокати матеріалів. Тому паперові призові вкладиші було запропоновано розміщувати під полімерними кришками в герметично закритих в робочому положенні капсулах (http://www.slavutich.ua/akcia4.html). Капсули зазвичай використовують як складові частини всіх кришок (або пробок) для закупорки пляшок тих партій напоїв, де присутні окремі призові вкладиші. По-перше, тому, що інакше доведеться реконструювати наявні автоматичні поточні лінії закупорки пляшок. По-друге, тому, що перевізники й продавці не повинні візуально розпізнавати пляшки з призовими вкладишами в загальній масі закупорених пляшок. Відповідно, кришки з капсулами повинні бути дешевими у виготовленні, зручними у складанні й надійними у використанні після закупорки пляшок. З патенту України № 18028 на промисловий зразок відомий вироблений з "харчового" термопластичного полімеру пристрій для розміщення призового вкладиша у горловині пляшки, який має кришку й капсулу у вигляді порожнистого (зокрема, циліндричного) тіла обертання, що виконане як одне ціле з денцем. Відкритий у вихідному положенні верхній торець такої капсули щільно з'єднаний з кришкою пляшки, а саме приварений ультразвуком (або, рідше, приклеєний) до неї. Зовнішній діаметр капсули по всій її висоті менше внутрішнього діаметра горловини пляшки (особливо у випадку, коли капсула оснащена на верхньому торці кільцевим буртиком для полегшення приєднання до кришки). Низькотемпературне ультразвукове приварювання практично виключає псування паперових вкладишів під час з'єднання капсул з кришками та захищає їх від змочування напоями під час перевезення, зберігання й продажу закупорених пляшок. Однак пристрої для автоматичного ультразвукового зварювання полімерів дорогі й незручні в експлуатації, що суттєво ускладнює потокову герметизацію пустих і "заряджених" капсул під час підготовки кришок до встановлення в горловини пляшок. Тому доцільно застосовувати такі пристрої для розміщення призових вкладишів в горловинах пляшок, частини яких (тобто кришка й капсула) з'єднані між собою суто механічно. 3 UA 54347 U відомий найближчий по технічній суті аналог запропонованого далі пристрою для розміщення призового вкладиша у горловині пляшки. Він складається з кришки, що має практично пласке ззовні й зсередини денце та гвинтову юбку з відривним контрольним кільцем, яке під час закупорки пляшки заскакує за кільцевий виступ горловини пляшки, та защемлювану відносно кришки капсулу у вигляді порожнистого тіла обертання, що виконане як одне ціле з власним торцевим денцем і має відкритий у вихідному положенні верхній торець. Капсула оснащена на верхньому торці кільцевим буртом, який призначений для встановлення з натягом в денце кришки, має практично однакову зі стінкою й денцем капсули товщину та зовнішній діаметр більше внутрішнього діаметра горловини пляшки. Цей бурт в робочому положенні защемляється між згаданим денцем кришки й торцем горловини пляшки. Крім того, капсула має додатковий засіб ущільнення, придатний для встромляння в горловину пляшки з натягом. У відомому пристрої забезпечується подвійне механічне ущільнення порожнини з призовим вкладишем спочатку при складанні кришки з капсулою, а потім при закупорюванні пляшки. Відповідно, відпадає потреба в незручному, трудомісткому й енерговитратному приварюванні (чи приклеюванні) капсули до денця кришки (або пробки). На жаль, за короткий час, що пройшов після створення описаної вище корисної моделі, осьові габарити кришок задля зниження матеріалоємності суттєво зменшилися, а тому використання капсул з кільцевими буртами, які служать прокладками між денцями кришок й торцями горловин пляшок, стало практично неможливим. Дійсно, навіть незначне зменшення товщини згаданого кільцевого бурта у порівнянні з товщиною стінки й денця капсули суттєво знижує жорсткість і міцність бурта й підвищує ризик розгерметизації порожнини з призовим вкладишем. 1 UA 79142 U 5 10 15 20 25 30 35 40 45 50 55 В основу корисної моделі поставлена задача вдосконаленням геометричної форми й фрикційного взаємозв'язку кришки з капсулою створити такий пристрій, який здатний забезпечити ефективну герметизацію призового вкладиша на тлі зменшення осьового габариту кришки. Поставлена задача вирішується тим, що в пристрої для розміщення призового вкладиша у горловині пляшки, який має кришку, що складається з практично плаского ззовні денця й гвинтової юбки з відривним контрольним кільцем, та капсулу для призового вкладиша, що виконана у вигляді порожнистого тіла обертання як одне ціле з власним денцем, має відкритий у вихідному положенні верхній торець і защемлена відносно кришки, згідно з корисною моделлю, денце кришки з внутрішньої сторони оснащене кільцевим виступом, який в робочому положенні охоплений з натягом горловиною пляшки, а верхня частина капсули, також в робочому положенні, охоплена з натягом цим виступом. В такій конструкції зусилля натягу, яке виникає під час попереднього складання капсули з кришкою перед закупоркою пляшки, зростає після закупорки внаслідок тиску горловини на зазначений кільцевий виступ. Цього цілком достатньо для надійної герметизації призових вкладишів в пляшках з фруктовими й/або овочевими соками й нектарами, пивом та слабогазованими мінеральними водами або прохолоджувальними напоями. Перша додаткова відмінність полягає в тому, що нижня частина зазначеного кільцевого виступу й верхня частина капсули мають зустрічно орієнтовані кільцеві зачепи. Це підвищує надійність герметизації призових вкладишів в горловини пляшок, заповнюваних сильногазованими напоями. Друга додаткова відмінність полягає в тому, що денце капсули оснащене щонайменше одним засобом підвищення жорсткості, вибраним із групи, яка складається з вісесиметричного дископодібного потовщення та радіально орієнтованих ребер, розташованих на практично рівних кутових відстанях один від одного. Це додатково підвищує стійкість капсул до деформації внаслідок перепадів температури довкілля й надійність герметизації призових вкладишів в горловинах пляшок. Далі суть корисної моделі пояснюється докладним описом її конструкції й використання з посиланнями на креслення, де кришка з капсулою для призового вкладиша зображена в заключному робочому положенні на горловині пляшки (подовжній розріз вертикальною площиною симетрії у збільшеному для наочності масштабі). Запропонований пристрій для розміщення призового вкладиша у горловині пляшки (див. креслення) має: кришку 1, що складається з практично плаского ззовні денця 2 й гвинтової юбки 3 з непозначеним особливо відривним контрольним кільцем, та капсулу 4 для не показаного тут призового вкладиша, що виконана у вигляді порожнистого (циліндричного щонайменше у верхній частині) тіла обертання як одне ціле з власним денцем 5, має відкритий у вихідному положенні верхній торець і защемлена відносно кришки 1. Денце 2 кришки 1 з внутрішньої сторони оснащене кільцевим виступом 6, який, в робочому положенні, охоплений з натягом горловиною 7 пляшки, а верхня частина капсули 4, також в робочому положенні, охоплена з натягом цим виступом 6. Бажано, щоб нижня частина зазначеного кільцевого виступу 6 й верхня частина капсули 4 мали зустрічно орієнтовані кільцеві зачепи 8 та 9. Зазвичай денце 5 капсули 4 оснащене щонайменше одним засобом підвищення жорсткості, вибраним із групи, яка складається з показаного тут вісесиметричного дископодібного потовщення та не показаних особливо (внаслідок явної відомості для фахівців) щонайменше трьох радіально орієнтованих ребер жорсткості, розташованих на практично рівних кутових відстанях один від одного. Фахівцю також зрозуміло, що такі засоби підвищення жорсткості виконані як одне ціле з денцем 5 капсули 4 й що вони можуть бути орієнтовані або назовні, або в середину капсули 4. Кришки 1 та капсули 4 виготовляють з придатного для контакту з напоями довільного за кольором і, бажано, непрозорого полімеру, зокрема з поліетилену, поліпропілену, полікарбонату або поліетилентерефталату (ПЕТ). Описаний пристрій застосовують у такий спосіб. Щонайменше в деякі капсули 4 із кожної партії встромляють призові вкладиші (зокрема, згорнуті грошові купюри або повідомлення про інші призи). Потім всі ("заряджені" й порожні) капсули 4 вставляють з натягом в кільцеві виступи 6 кришок 1. Якщо нижні частини кільцевих виступів 6 й верхні частини капсул 4 мають зустрічно орієнтовані кільцеві зачепи 8 та 9, то ці зачепи заскакують один за другий, що підвищує 2 UA 79142 U 5 10 15 20 25 30 надійність герметизації порожнин капсул 4 й захисту призових вкладишів від випадкового підмочування рекламованим напоєм. Зістиковані з капсулами 4 кришки 1 використовують для закупорки пляшок на автоматичних лініях розливу відповідних напоїв. Під час закупорки кільцеві виступи 6 кришок 1 охоплюються з натягом горловинами 7 пляшок й додатково стискають по периметру верхні частини капсул 4. Це практично виключає розгерметизацію порожнин капсул 4 до моменту розкриття пляшок з напоями. При розкритті пляшок споживачі відділяють капсули 4 від кришок 1 і визначають наявність чи відсутність призу або повідомлення про нього. Запропоновані кришки з капсулами можна масово виготовляти на наявному обладнанні по переробці термопластів і застосовувати на наявних лініях закупорки довільних пляшок. Це суттєво спрощує й здешевлює виробництво й рекламування напоїв з використанням призових вкладишів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для розміщення призового вкладиша в горловині пляшки, який має кришку, що складається з практично плаского ззовні денця й гвинтової юбки з відривним контрольним кільцем, та капсулу для призового вкладиша, що виконана у вигляді порожнистого тіла обертання як одне ціле з власним денцем, має відкритий у вихідному положенні верхній торець і защемлена відносно кришки, який відрізняється тим, що денце кришки з внутрішньої сторони оснащене кільцевим виступом, який в робочому положенні охоплений з натягом горловиною пляшки, а верхня частина капсули, також в робочому положенні, охоплена з натягом цим виступом. 2. Пристрій за п. 1, який відрізняється тим, що нижня частина зазначеного кільцевого виступу й верхня частина капсули мають зустрічно орієнтовані кільцеві зачепи. 3. Пристрій за п. 1 або за п. 2, який відрізняється тим, що денце капсули оснащене щонайменше одним засобом підвищення жорсткості, вибраним із групи, яка складається з вісесиметричного дископодібного потовщення та радіально орієнтованих ребер, розташованих на практично рівних кутових відстанях один від одного. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
