Капсула для призового вкладиша в горловину пляшки

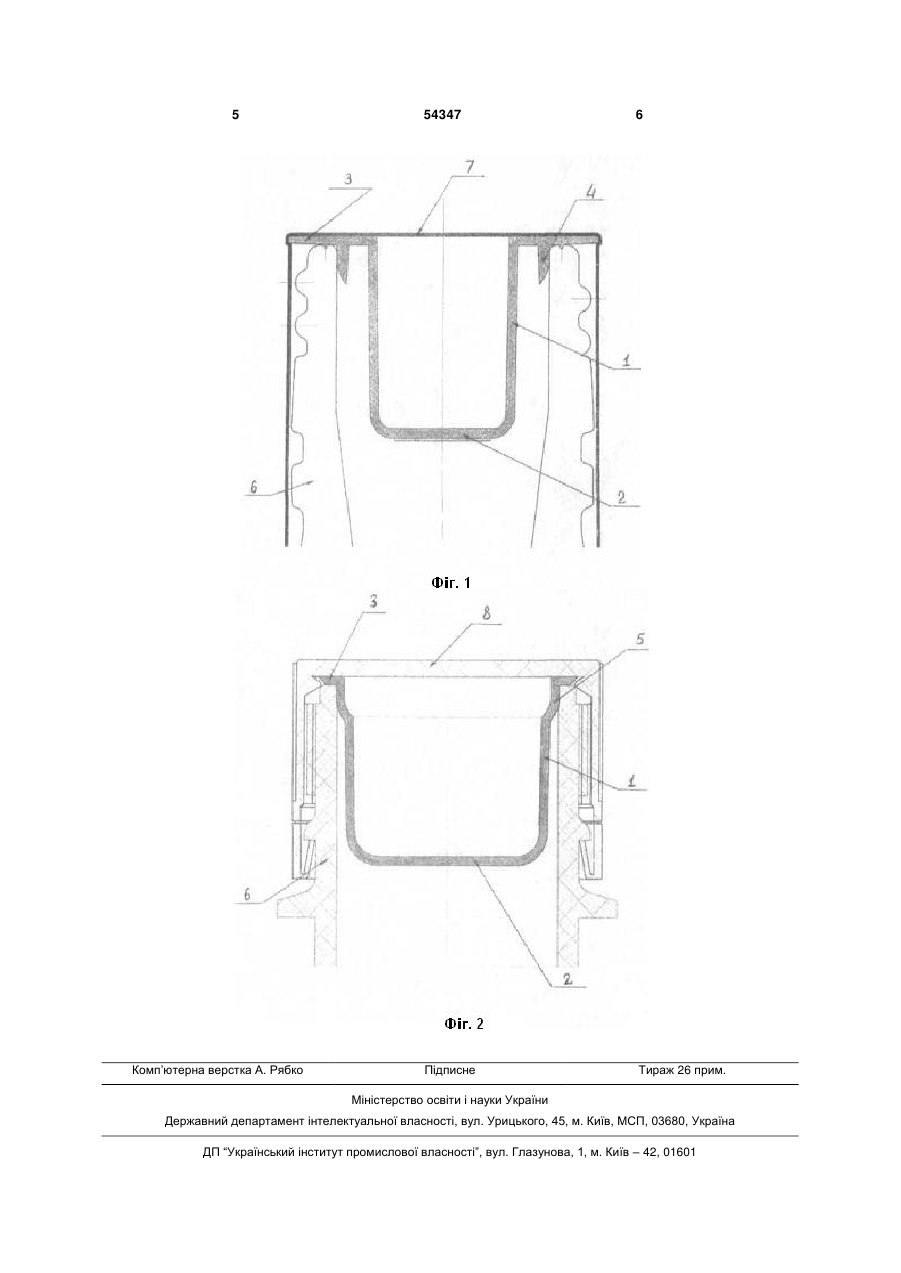

1. Капсула для призового вкладиша в горловину пляшки у вигляді порожнистого тіла обертання, що виконане за одне ціле з денцем і має відкритий верхній торець, щільно з'єднуваний у робочому положенні з пробкою або кришкою пляшки, яка відрізняється тим, що вона оснащена на верхньому торці кільцевим буртом, який призна 3 вкладиші від змочування напоями під час перевезення, зберігання і продажу закупорених пляшок. Однак пристрої для ультразвукового зварювання полімерів дорогі і незручні в експлуатації, що суттєво ускладнює потокову герметизацію пустих і «заряджених» капсул під час підготовки кришок або пробок до встановлення в горловини пляшок. Тому в основу корисної моделі покладена задача вдосконаленням геометричної форми створити таку капсулу для призового вкладиша, що буде придатною для надійної герметизації лише внаслідок притискування пробкою або кришкою під час закупорки пляшки. Поставлена задача вирішена тим, що капсула для призового вкладиша в горловину пляшки у вигляді порожнистого тіла обертання, що виконане за одне ціле з денцем і має відкритий верхній торець, щільно з'єднуваний у робочому положенні з пробкою або кришкою пляшки, згідно з винахідницьким задумом оснащена на верхньому торці кільцевим буртом, який призначений для встановлення з натягом в денце пробки або кришки і зовнішній діаметр якого перевищує внутрішній діаметр горловини пляшки, і додатковим засобом ущільнення, придатним для встромляння в горловину пляшки з натягом. Запропонована капсула забезпечує подвійне механічне ущільнення порожнини з призовим вкладишем спочатку при складанні пробки або кришки з капсулою, а потім при закупорюванні пляшки. Відповідно, відпадає потреба в незручному, трудомісткому і енерговитратному приварюванні капсули до пробки або кришки. Перша додаткова відмінність полягає в тому, що додатковий засіб ущільнення має вигляд виконаного за одне ціле з зазначеним кільцевим буртом і орієнтованого вниз вертикального кільцевого виступу. Це найбільш доцільно для використання запропонованої капсули в комбінації з пляшками для газованих і, тим більш, сильногазованих напоїв. Друга додаткова відмінність полягає в тому, що додатковий засіб ущільнення виконаний у вигляді розташованого біля верхнього торця розширення бокової стінки тіла обертання. Цього достатньо для ефективної герметизації капсул в пляшках з алкогольними і негазованими чи слабогазованими безалкогольними напоями. Зрозуміло, що зазначені додаткові відмінності не вичерпують всі можливі форми додаткових засобів ущільнення і що такими засобами можуть служити, наприклад, тонкі кільцеві радіальні виступи на боковій стінці тіла обертання, застосовувані самі по собі або в довільних комбінаціях зі згаданими вище засобами. Далі суть корисної моделі пояснюється докладним описом конструкції і використання удосконаленої капсули з посиланнями на креслення, де зображені на: Фіг.1 - капсула з додатковим засобом ущільнення у вигляді кільцевого виступу (подовжній ро 54347 4 зріз вертикальною площиною симетрії разом з гвинтовою пробкою і частиною горловини пляшки); Фіг.2 - капсула з додатковим засобом ущільнення у вигляді розширення бокової стінки тіла обертання (подовжній розріз вертикальною площиною симетрії разом з кришкою, що має пружні фіксатори, і частиною горловини пляшки). Капсула як така (див. темно-сірі зображення на Фіг.1 і 2) має вигляд порожнистого тіла 1 обертання, що виконане за одне ціле з денцем 2 і оснащена з боку відкритого у вихідному положенні верхнього торця кільцевим буртом 3. Крім того, капсула має додатковий засіб ущільнення, зокрема у вигляді виконаного за одне ціле з кільцевим буртом 3 і орієнтованого вниз вертикального кільцевого виступу 4 (Фіг.1), або у вигляді розташованого біля верхнього торця розширення 5 не позначеної особливо бокової стінки тіла 1 обертання (Фіг.2). Тіло 1 обертання може бути за формою наближене до кругового циліндру, як на Фіг.1, або бути щонайменше в зоні розширення 5 конусоподібним, як на Фіг.2. Кільцевий бурт 3 має зовнішній діаметр, який завжди перевищує внутрішній діаметр горловини 6 пляшки і в робочому положенні встановлений з натягом в денце гвинтової пробки 7 (Фіг.1) або кришки 8 (Фіг.2). Аналогічно, будь-який додатковий засіб ущільнення в робочому положенні також з натягом встромлений в горловину 6 пляшки. Зокрема, вертикальний кільцевий виступ 4 (див. Фіг.1) контактує по всій боковій поверхні з внутрішньою стороною стінки горловини 6, а розширення 5 (див. Фіг.2) притиснене зсередини до стінки горловини 6. Капсули виготовляють із довільного за кольором і, бажано, непрозорого полімеру, придатного для контакту з довільними напоями, зокрема з поліетилену, поліпропілену, полікарбонату або поліетилентерефталату (ПЕТ). Описану капсулу застосовують у такий спосіб. Щонайменше деякі капсули із кожної партії оснащують призовими вкладишами (зокрема згорнутими грошовими купюрами або повідомленнями про інші призи). Потім всі капсули вставляють з натягом або в денця гвинтових пробок 7 (Фіг.1), або в денця кришок 8 (Фіг.2) з не позначеними особливо пружними фіксаторами відносно вінчика пляшки, і пробки або кришки з капсулами подають на лінію закупорки пляшок, на якій порожнини капсул остаточно герметизують затискуванням кільцевих буртів 3 між зазначеними денцями 2 і торцями горловин 6. При розкритті пляшок з описаними капсулами, споживач безпосередньо вбачає наявність призу або повідомлення про нього. Застосування запропонованих капсул суттєво спрощує і здешевлює проведення кампаній по стимулюванню збуту довільних напоїв з використанням призових вкладишів. Капсули можна масово виготовляти на наявному обладнанні по переробці термопластів і застосовувати на наявних лініях закупорки довільних пляшок. 5 Комп’ютерна верстка А. Рябко 54347 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
