Формула / Реферат

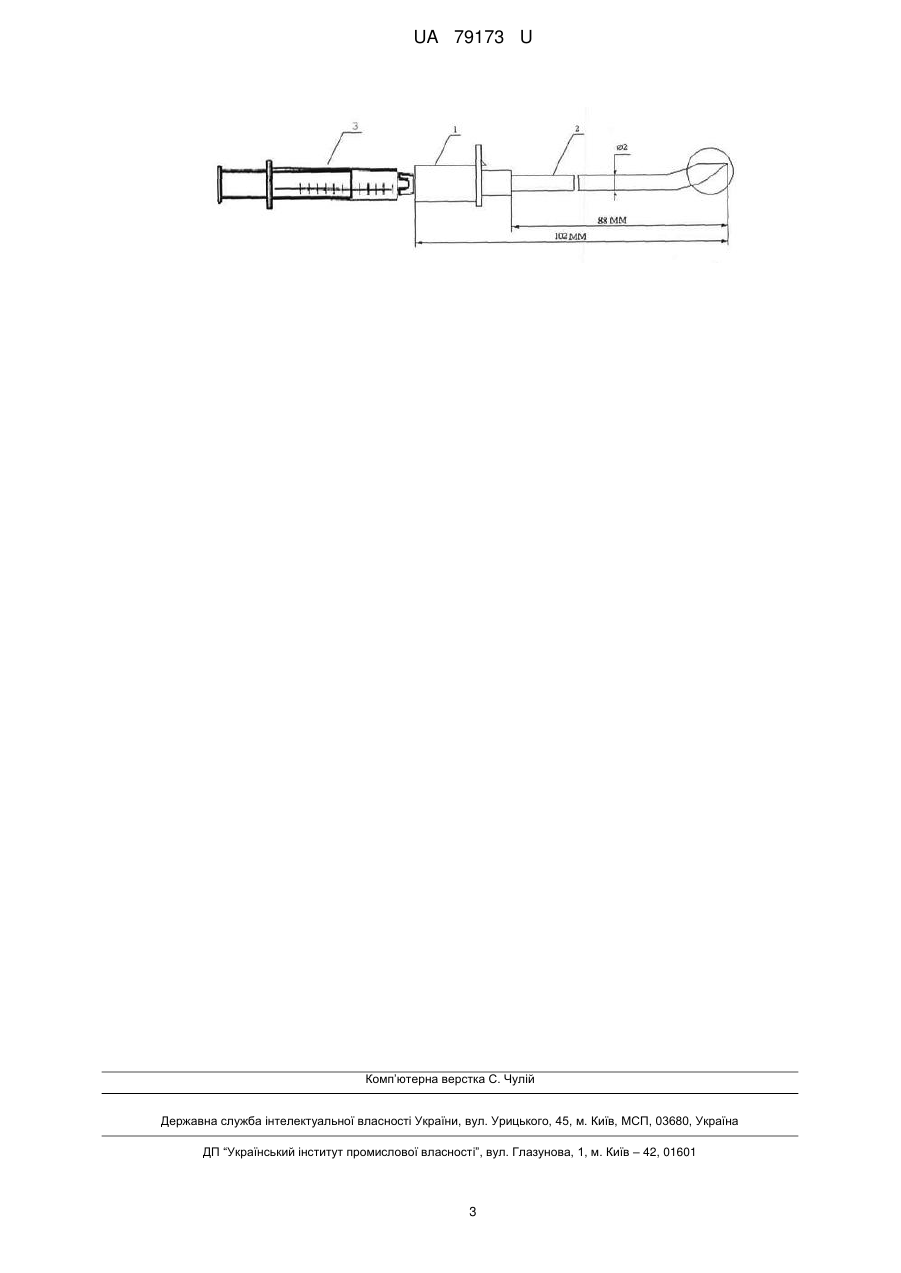

Голка для пункції гайморових пазух, що складається з металевої трубки та канюлі, яка відрізняється тим, що канюля виготовлена з пластмаси, а зріз робочого кінця трубки виконаний під гострим кутом.

Текст

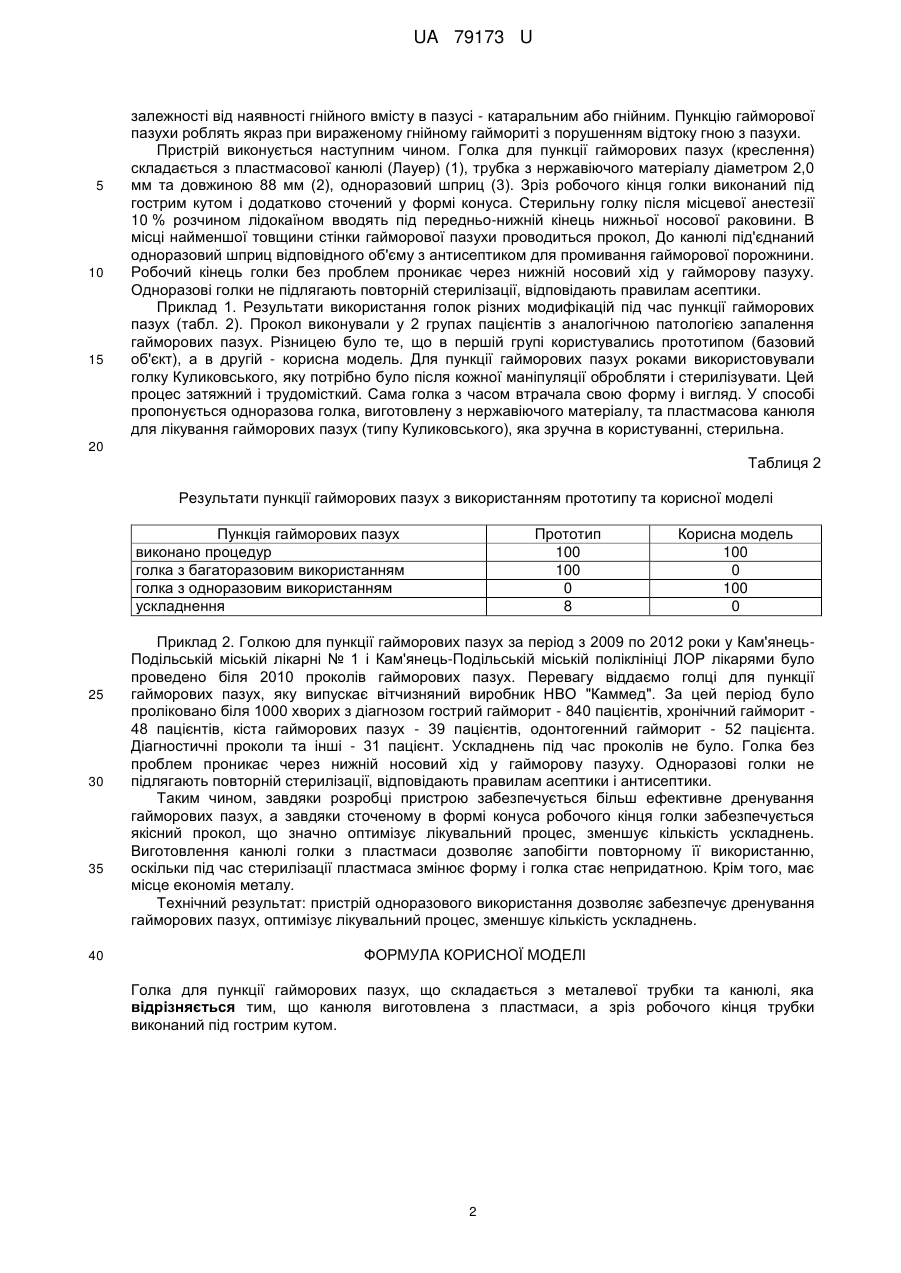

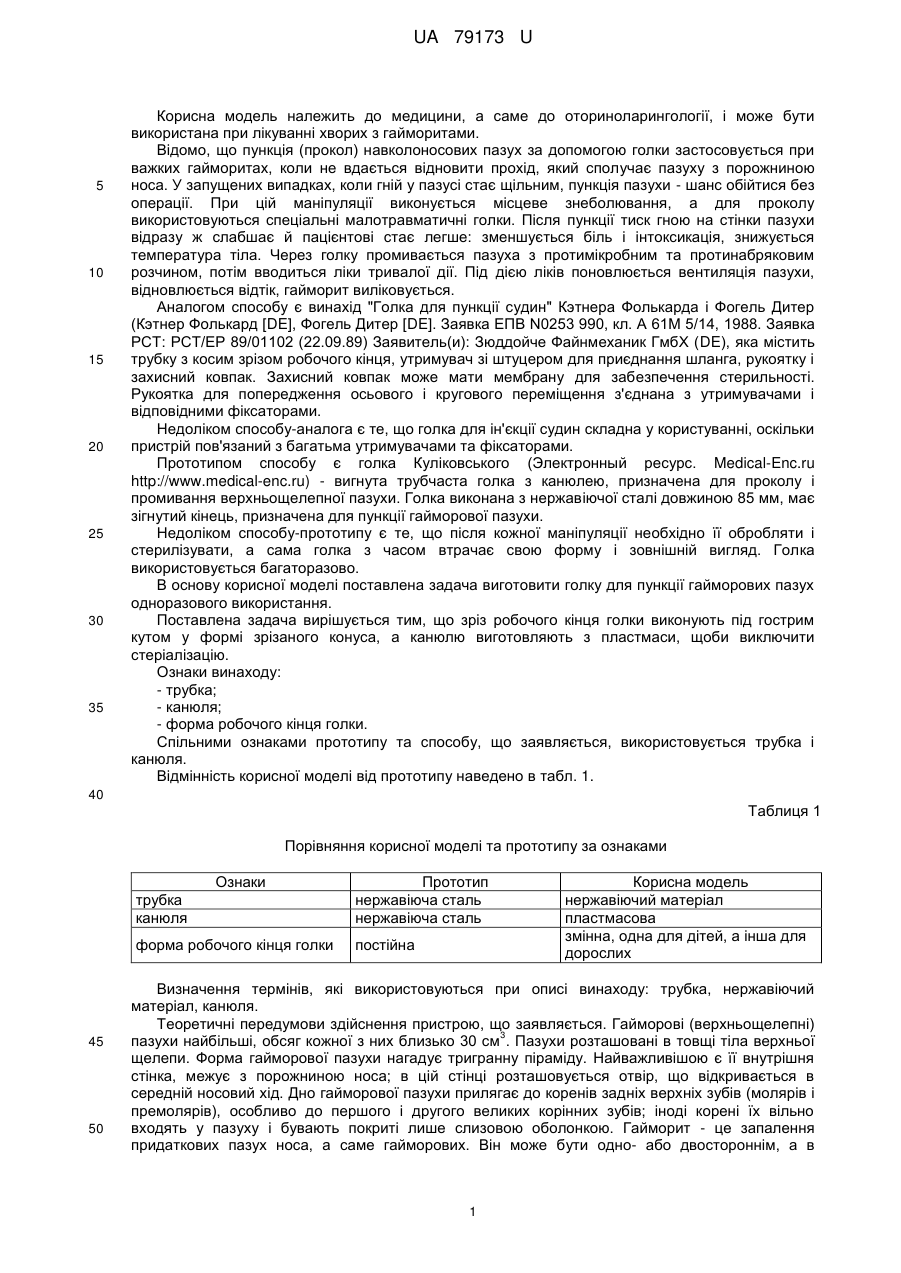

Реферат: Голка для пункції гайморових пазух складається з металевої трубки та канюлі. Канюля виготовлена з пластмаси, а зріз робочого кінця трубки виконаний під гострим кутом. UA 79173 U (54) ГОЛКА ДЛЯ ПУНКЦІЇ ГАЙМОРОВИХ ПАЗУХ UA 79173 U UA 79173 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, а саме до оториноларингології, і може бути використана при лікуванні хворих з гайморитами. Відомо, що пункція (прокол) навколоносових пазух за допомогою голки застосовується при важких гайморитах, коли не вдається відновити прохід, який сполучає пазуху з порожниною носа. У запущених випадках, коли гній у пазусі стає щільним, пункція пазухи - шанс обійтися без операції. При цій маніпуляції виконується місцеве знеболювання, а для проколу використовуються спеціальні малотравматичні голки. Після пункції тиск гною на стінки пазухи відразу ж слабшає й пацієнтові стає легше: зменшується біль і інтоксикація, знижується температура тіла. Через голку промивається пазуха з протимікробним та протинабряковим розчином, потім вводиться ліки тривалої дії. Під дією ліків поновлюється вентиляція пазухи, відновлюється відтік, гайморит виліковується. Аналогом способу є винахід "Голка для пункції судин" Кэтнера Фолькарда і Фогель Дитер (Кэтнер Фолькард [DE], Фогель Дитер [DE]. Заявка ЕПВ N0253 990, кл. А 61М 5/14, 1988. Заявка РСТ: РСТ/ЕР 89/01102 (22.09.89) Заявитель(и): Зюддойче Файнмеханик ГмбХ (DE), яка містить трубку з косим зрізом робочого кінця, утримувач зі штуцером для приєднання шланга, рукоятку і захисний ковпак. Захисний ковпак може мати мембрану для забезпечення стерильності. Рукоятка для попередження осьового і кругового переміщення з'єднана з утримувачами і відповідними фіксаторами. Недоліком способу-аналога є те, що голка для ін'єкції судин складна у користуванні, оскільки пристрій пов'язаний з багатьма утримувачами та фіксаторами. Прототипом способу є голка Куліковського (Электронный ресурс. Medical-Enc.ru http://www.medical-enc.ru) - вигнута трубчаста голка з канюлею, призначена для проколу і промивання верхньощелепної пазухи. Голка виконана з нержавіючої сталі довжиною 85 мм, має зігнутий кінець, призначена для пункції гайморової пазухи. Недоліком способу-прототипу є те, що після кожної маніпуляції необхідно її обробляти і стерилізувати, а сама голка з часом втрачає свою форму і зовнішній вигляд. Голка використовується багаторазово. В основу корисної моделі поставлена задача виготовити голку для пункції гайморових пазух одноразового використання. Поставлена задача вирішується тим, що зріз робочого кінця голки виконують під гострим кутом у формі зрізаного конуса, а канюлю виготовляють з пластмаси, щоби виключити стеріалізацію. Ознаки винаходу: - трубка; - канюля; - форма робочого кінця голки. Спільними ознаками прототипу та способу, що заявляється, використовується трубка і канюля. Відмінність корисної моделі від прототипу наведено в табл. 1. 40 Таблиця 1 Порівняння корисної моделі та прототипу за ознаками трубка канюля Ознаки форма робочого кінця голки 45 50 Прототип нержавіюча сталь нержавіюча сталь постійна Корисна модель нержавіючий матеріал пластмасова змінна, одна для дітей, а інша для дорослих Визначення термінів, які використовуються при описі винаходу: трубка, нержавіючий матеріал, канюля. Теоретичні передумови здійснення пристрою, що заявляється. Гайморові (верхньощелепні) 3 пазухи найбільші, обсяг кожної з них близько 30 см . Пазухи розташовані в товщі тіла верхньої щелепи. Форма гайморової пазухи нагадує тригранну піраміду. Найважливішою є її внутрішня стінка, межує з порожниною носа; в цій стінці розташовується отвір, що відкривається в середній носовий хід. Дно гайморової пазухи прилягає до коренів задніх верхніх зубів (молярів і премолярів), особливо до першого і другого великих корінних зубів; іноді корені їх вільно входять у пазуху і бувають покриті лише слизовою оболонкою. Гайморит - це запалення придаткових пазух носа, а саме гайморових. Він може бути одно- або двостороннім, а в 1 UA 79173 U 5 10 15 залежності від наявності гнійного вмісту в пазусі - катаральним або гнійним. Пункцію гайморової пазухи роблять якраз при вираженому гнійному гаймориті з порушенням відтоку гною з пазухи. Пристрій виконується наступним чином. Голка для пункції гайморових пазух (креслення) складається з пластмасової канюлі (Лауер) (1), трубка з нержавіючого матеріалу діаметром 2,0 мм та довжиною 88 мм (2), одноразовий шприц (3). Зріз робочого кінця голки виконаний під гострим кутом і додатково сточений у формі конуса. Стерильну голку після місцевої анестезії 10 % розчином лідокаїном вводять під передньо-нижній кінець нижньої носової раковини. В місці найменшої товщини стінки гайморової пазухи проводиться прокол, До канюлі під'єднаний одноразовий шприц відповідного об'єму з антисептиком для промивання гайморової порожнини. Робочий кінець голки без проблем проникає через нижній носовий хід у гайморову пазуху. Одноразові голки не підлягають повторній стерилізації, відповідають правилам асептики. Приклад 1. Результати використання голок різних модифікацій під час пункції гайморових пазух (табл. 2). Прокол виконували у 2 групах пацієнтів з аналогічною патологією запалення гайморових пазух. Різницею було те, що в першій групі користувались прототипом (базовий об'єкт), а в другій - корисна модель. Для пункції гайморових пазух роками використовували голку Куликовського, яку потрібно було після кожної маніпуляції обробляти і стерилізувати. Цей процес затяжний і трудомісткий. Сама голка з часом втрачала свою форму і вигляд. У способі пропонується одноразова голка, виготовлену з нержавіючого матеріалу, та пластмасова канюля для лікування гайморових пазух (типу Куликовського), яка зручна в користуванні, стерильна. 20 Таблиця 2 Результати пункції гайморових пазух з використанням прототипу та корисної моделі Пункція гайморових пазух виконано процедур голка з багаторазовим використанням голка з одноразовим використанням ускладнення 25 30 35 40 Прототип 100 100 0 8 Корисна модель 100 0 100 0 Приклад 2. Голкою для пункції гайморових пазух за період з 2009 по 2012 роки у Кам'янецьПодільській міській лікарні № 1 і Кам'янець-Подільській міській поліклініці ЛОР лікарями було проведено біля 2010 проколів гайморових пазух. Перевагу віддаємо голці для пункції гайморових пазух, яку випускає вітчизняний виробник НВО "Каммед". За цей період було проліковано біля 1000 хворих з діагнозом гострий гайморит - 840 пацієнтів, хронічний гайморит 48 пацієнтів, кіста гайморових пазух - 39 пацієнтів, одонтогенний гайморит - 52 пацієнта. Діагностичні проколи та інші - 31 пацієнт. Ускладнень під час проколів не було. Голка без проблем проникає через нижній носовий хід у гайморову пазуху. Одноразові голки не підлягають повторній стерилізації, відповідають правилам асептики і антисептики. Таким чином, завдяки розробці пристрою забезпечується більш ефективне дренування гайморових пазух, а завдяки сточеному в формі конуса робочого кінця голки забезпечується якісний прокол, що значно оптимізує лікувальний процес, зменшує кількість ускладнень. Виготовлення канюлі голки з пластмаси дозволяє запобігти повторному її використанню, оскільки під час стерилізації пластмаса змінює форму і голка стає непридатною. Крім того, має місце економія металу. Технічний результат: пристрій одноразового використання дозволяє забезпечує дренування гайморових пазух, оптимізує лікувальний процес, зменшує кількість ускладнень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка для пункції гайморових пазух, що складається з металевої трубки та канюлі, яка відрізняється тим, що канюля виготовлена з пластмаси, а зріз робочого кінця трубки виконаний під гострим кутом. 2 UA 79173 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Needle for puncture of maxillary sinuses

Автори англійською

Shevaha Ihor Vasyliovych, Shevaha Bohdan Ihorovych, Kuzniak Natalia Bohdanivna, Slabinskyi Valerii Volodymyrovych

Назва патенту російською

Игла для пункции гайморовых пазух

Автори російською

Шевага Игорь Васильевич, Шевага Богдан Игоревич, Кузняк Наталья Богдановна, Слабинский Валерий Владимирович

МПК / Мітки

МПК: A61B 17/00

Мітки: голка, пазух, пункції, гайморових
