Віртуальний (інтерактивний) міні-промоутер

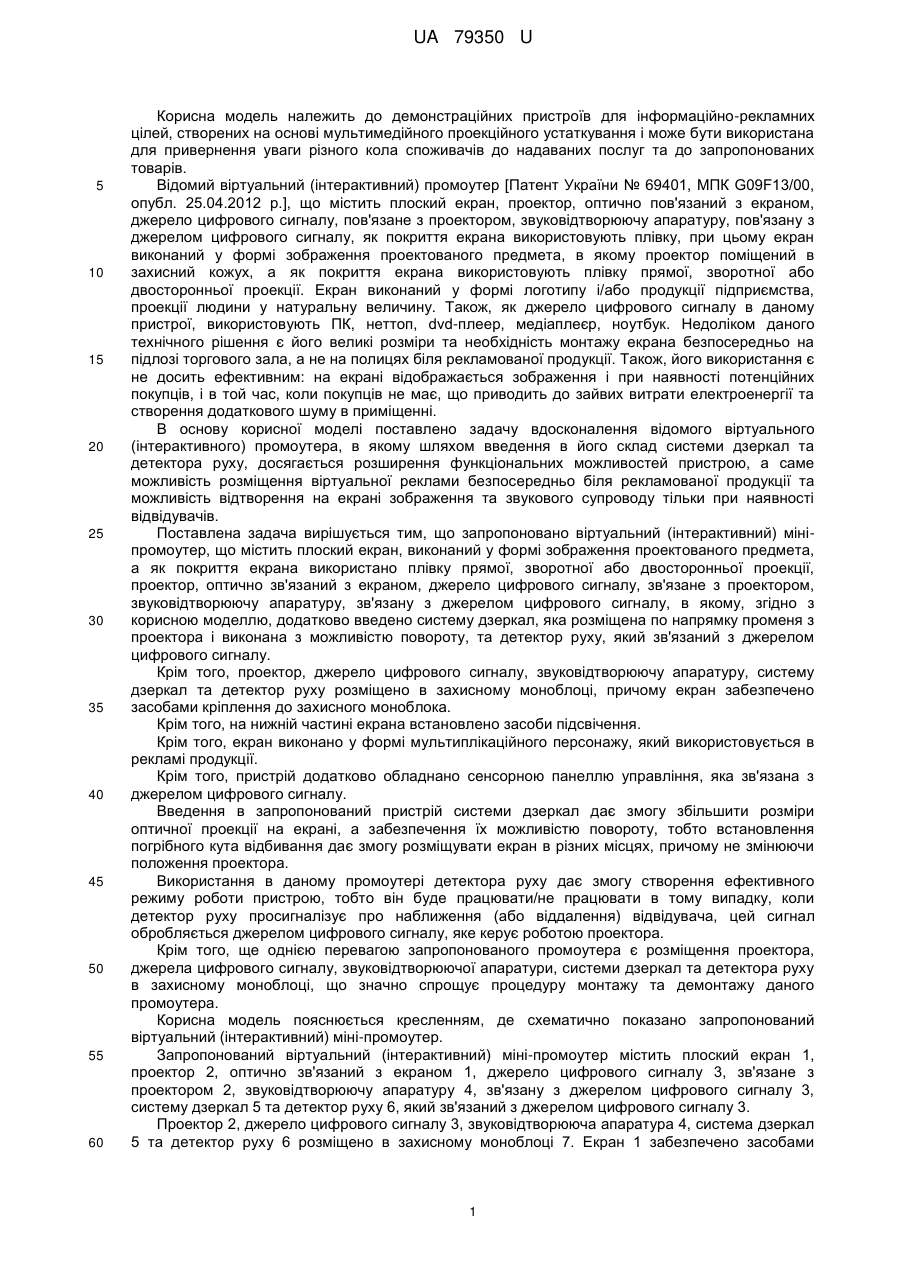

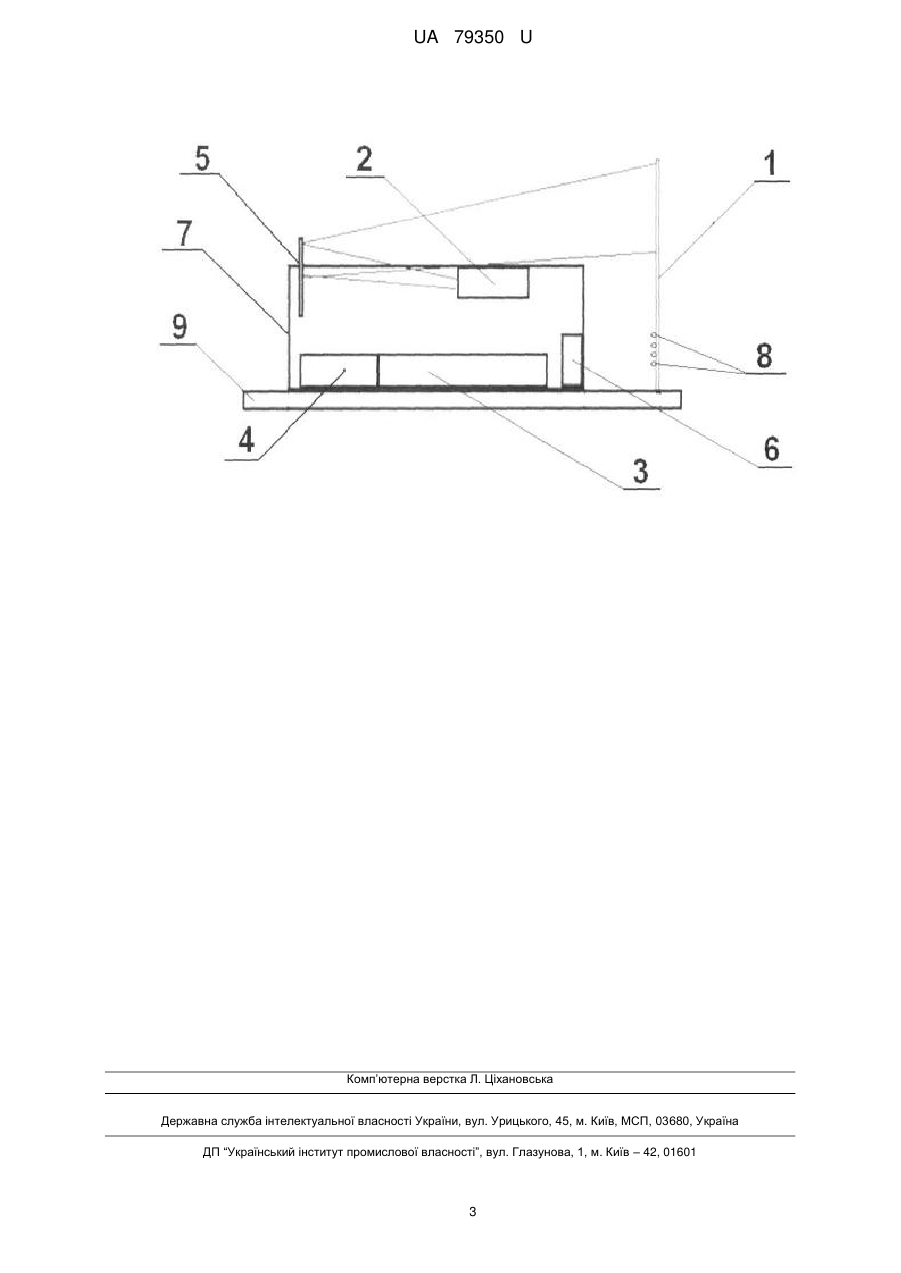

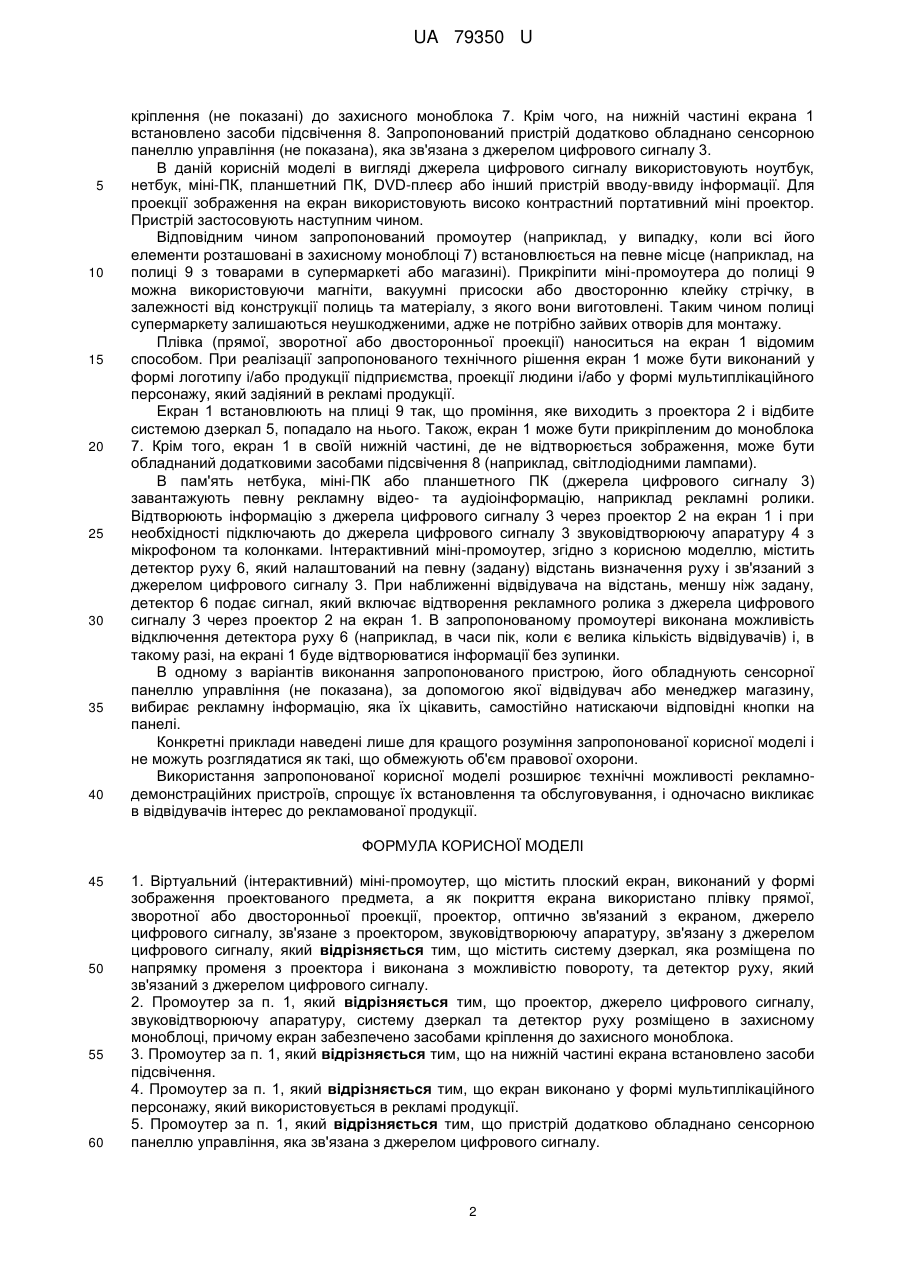

Реферат: Віртуальний (інтерактивний) міні-промоутер містить плоский екран, виконаний у формі зображення проектованого предмета. Як покриття екрана використано плівку прямої, зворотної або двосторонньої проекції, проектор, оптично зв'язаний з екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу. Містить систему дзеркал, яка розміщена по напрямку променя з проектора і виконана з можливістю повороту, та детектор руху, який зв'язаний з джерелом цифрового сигналу. UA 79350 U (54) ВІРТУАЛЬНИЙ (ІНТЕРАКТИВНИЙ) МІНІ-ПРОМОУТЕР UA 79350 U UA 79350 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до демонстраційних пристроїв для інформаційно-рекламних цілей, створених на основі мультимедійного проекційного устаткування і може бути використана для привернення уваги різного кола споживачів до надаваних послуг та до запропонованих товарів. Відомий віртуальний (інтерактивний) промоутер [Патент України № 69401, ΜПК G09F13/00, опубл. 25.04.2012 p.], що містить плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрана використовують плівку, при цьому екран виконаний у формі зображення проектованого предмета, в якому проектор поміщений в захисний кожух, а як покриття екрана використовують плівку прямої, зворотної або двосторонньої проекції. Екран виконаний у формі логотипу і/або продукції підприємства, проекції людини у натуральну величину. Також, як джерело цифрового сигналу в даному пристрої, використовують ПК, неттоп, dvd-плеер, медіаплеєр, ноутбук. Недоліком даного технічного рішення є його великі розміри та необхідність монтажу екрана безпосередньо на підлозі торгового зала, а не на полицях біля рекламованої продукції. Також, його використання є не досить ефективним: на екрані відображається зображення і при наявності потенційних покупців, і в той час, коли покупців не має, що приводить до зайвих витрати електроенергії та створення додаткового шуму в приміщенні. В основу корисної моделі поставлено задачу вдосконалення відомого віртуального (інтерактивного) промоутера, в якому шляхом введення в його склад системи дзеркал та детектора руху, досягається розширення функціональних можливостей пристрою, а саме можливість розміщення віртуальної реклами безпосередньо біля рекламованої продукції та можливість відтворення на екрані зображення та звукового супроводу тільки при наявності відвідувачів. Поставлена задача вирішується тим, що запропоновано віртуальний (інтерактивний) мініпромоутер, що містить плоский екран, виконаний у формі зображення проектованого предмета, а як покриття екрана використано плівку прямої, зворотної або двосторонньої проекції, проектор, оптично зв'язаний з екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, в якому, згідно з корисною моделлю, додатково введено систему дзеркал, яка розміщена по напрямку променя з проектора і виконана з можливістю повороту, та детектор руху, який зв'язаний з джерелом цифрового сигналу. Крім того, проектор, джерело цифрового сигналу, звуковідтворюючу апаратуру, систему дзеркал та детектор руху розміщено в захисному моноблоці, причому екран забезпечено засобами кріплення до захисного моноблока. Крім того, на нижній частині екрана встановлено засоби підсвічення. Крім того, екран виконано у формі мультиплікаційного персонажу, який використовується в рекламі продукції. Крім того, пристрій додатково обладнано сенсорною панеллю управління, яка зв'язана з джерелом цифрового сигналу. Введення в запропонований пристрій системи дзеркал дає змогу збільшити розміри оптичної проекції на екрані, а забезпечення їх можливістю повороту, тобто встановлення погрібного кута відбивання дає змогу розміщувати екран в різних місцях, причому не змінюючи положення проектора. Використання в даному промоутері детектора руху дає змогу створення ефективного режиму роботи пристрою, тобто він буде працювати/не працювати в тому випадку, коли детектор руху просигналізує про наближення (або віддалення) відвідувача, цей сигнал обробляється джерелом цифрового сигналу, яке керує роботою проектора. Крім того, ще однією перевагою запропонованого промоутера є розміщення проектора, джерела цифрового сигналу, звуковідтворюючої апаратури, системи дзеркал та детектора руху в захисному моноблоці, що значно спрощує процедуру монтажу та демонтажу даного промоутера. Корисна модель пояснюється кресленням, де схематично показано запропонований віртуальний (інтерактивний) міні-промоутер. Запропонований віртуальний (інтерактивний) міні-промоутер містить плоский екран 1, проектор 2, оптично зв'язаний з екраном 1, джерело цифрового сигналу 3, зв'язане з проектором 2, звуковідтворюючу апаратуру 4, зв'язану з джерелом цифрового сигналу 3, систему дзеркал 5 та детектор руху 6, який зв'язаний з джерелом цифрового сигналу 3. Проектор 2, джерело цифрового сигналу 3, звуковідтворююча апаратура 4, система дзеркал 5 та детектор руху 6 розміщено в захисному моноблоці 7. Екран 1 забезпечено засобами 1 UA 79350 U 5 10 15 20 25 30 35 40 кріплення (не показані) до захисного моноблока 7. Крім чого, на нижній частині екрана 1 встановлено засоби підсвічення 8. Запропонований пристрій додатково обладнано сенсорною панеллю управління (не показана), яка зв'язана з джерелом цифрового сигналу 3. В даній корисній моделі в вигляді джерела цифрового сигналу використовують ноутбук, нетбук, міні-ПК, планшетний ПК, DVD-плеєр або інший пристрій вводу-ввиду інформації. Для проекції зображення на екран використовують високо контрастний портативний міні проектор. Пристрій застосовують наступним чином. Відповідним чином запропонований промоутер (наприклад, у випадку, коли всі його елементи розташовані в захисному моноблоці 7) встановлюється на певне місце (наприклад, на полиці 9 з товарами в супермаркеті або магазині). Прикріпити міні-промоутера до полиці 9 можна використовуючи магніти, вакуумні присоски або двосторонню клейку стрічку, в залежності від конструкції полиць та матеріалу, з якого вони виготовлені. Таким чином полиці супермаркету залишаються неушкодженими, адже не потрібно зайвих отворів для монтажу. Плівка (прямої, зворотної або двосторонньої проекції) наноситься на екран 1 відомим способом. При реалізації запропонованого технічного рішення екран 1 може бути виконаний у формі логотипу і/або продукції підприємства, проекції людини і/або у формі мультиплікаційного персонажу, який задіяний в рекламі продукції. Екран 1 встановлюють на плиці 9 так, що проміння, яке виходить з проектора 2 і відбите системою дзеркал 5, попадало на нього. Також, екран 1 може бути прикріпленим до моноблока 7. Крім того, екран 1 в своїй нижній частині, де не відтворюється зображення, може бути обладнаний додатковими засобами підсвічення 8 (наприклад, світлодіодними лампами). В пам'ять нетбука, міні-ПК або планшетного ПК (джерела цифрового сигналу 3) завантажують певну рекламну відео- та аудіоінформацію, наприклад рекламні ролики. Відтворюють інформацію з джерела цифрового сигналу 3 через проектор 2 на екран 1 і при необхідності підключають до джерела цифрового сигналу 3 звуковідтворюючу апаратуру 4 з мікрофоном та колонками. Інтерактивний міні-промоутер, згідно з корисною моделлю, містить детектор руху 6, який налаштований на певну (задану) відстань визначення руху і зв'язаний з джерелом цифрового сигналу 3. При наближенні відвідувача на відстань, меншу ніж задану, детектор 6 подає сигнал, який включає відтворення рекламного ролика з джерела цифрового сигналу 3 через проектор 2 на екран 1. В запропонованому промоутері виконана можливість відключення детектора руху 6 (наприклад, в часи пік, коли є велика кількість відвідувачів) і, в такому разі, на екрані 1 буде відтворюватися інформації без зупинки. В одному з варіантів виконання запропонованого пристрою, його обладнують сенсорної панеллю управління (не показана), за допомогою якої відвідувач або менеджер магазину, вибирає рекламну інформацію, яка їх цікавить, самостійно натискаючи відповідні кнопки на панелі. Конкретні приклади наведені лише для кращого розуміння запропонованої корисної моделі і не можуть розглядатися як такі, що обмежують об'єм правової охорони. Використання запропонованої корисної моделі розширює технічні можливості рекламнодемонстраційних пристроїв, спрощує їх встановлення та обслуговування, і одночасно викликає в відвідувачів інтерес до рекламованої продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Віртуальний (інтерактивний) міні-промоутер, що містить плоский екран, виконаний у формі зображення проектованого предмета, а як покриття екрана використано плівку прямої, зворотної або двосторонньої проекції, проектор, оптично зв'язаний з екраном, джерело цифрового сигналу, зв'язане з проектором, звуковідтворюючу апаратуру, зв'язану з джерелом цифрового сигналу, який відрізняється тим, що містить систему дзеркал, яка розміщена по напрямку променя з проектора і виконана з можливістю повороту, та детектор руху, який зв'язаний з джерелом цифрового сигналу. 2. Промоутер за п. 1, який відрізняється тим, що проектор, джерело цифрового сигналу, звуковідтворюючу апаратуру, систему дзеркал та детектор руху розміщено в захисному моноблоці, причому екран забезпечено засобами кріплення до захисного моноблока. 3. Промоутер за п. 1, який відрізняється тим, що на нижній частині екрана встановлено засоби підсвічення. 4. Промоутер за п. 1, який відрізняється тим, що екран виконано у формі мультиплікаційного персонажу, який використовується в рекламі продукції. 5. Промоутер за п. 1, який відрізняється тим, що пристрій додатково обладнано сенсорною панеллю управління, яка зв'язана з джерелом цифрового сигналу. 2 UA 79350 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
