Упаковка для тютюнових виробів та спосіб її виготовлення

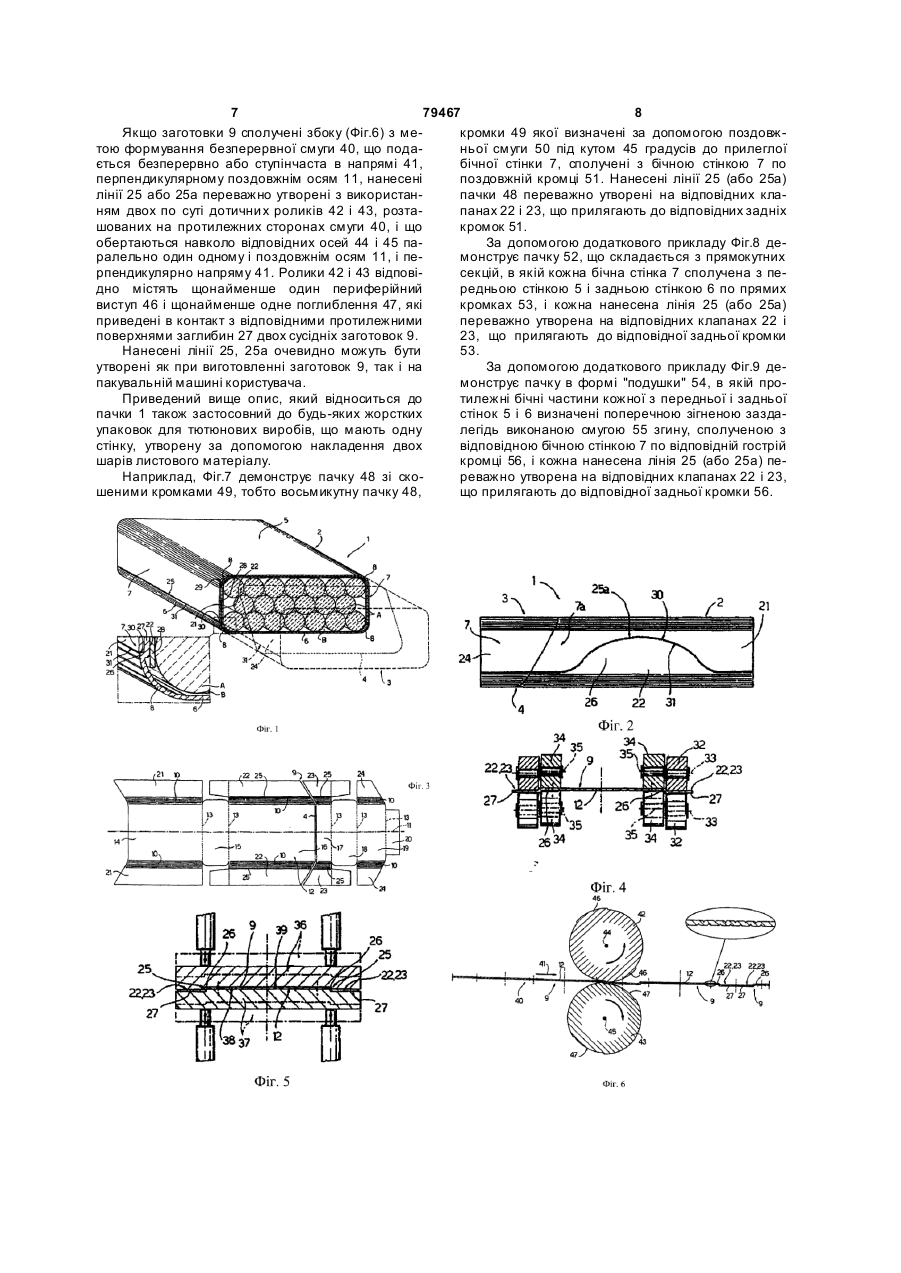

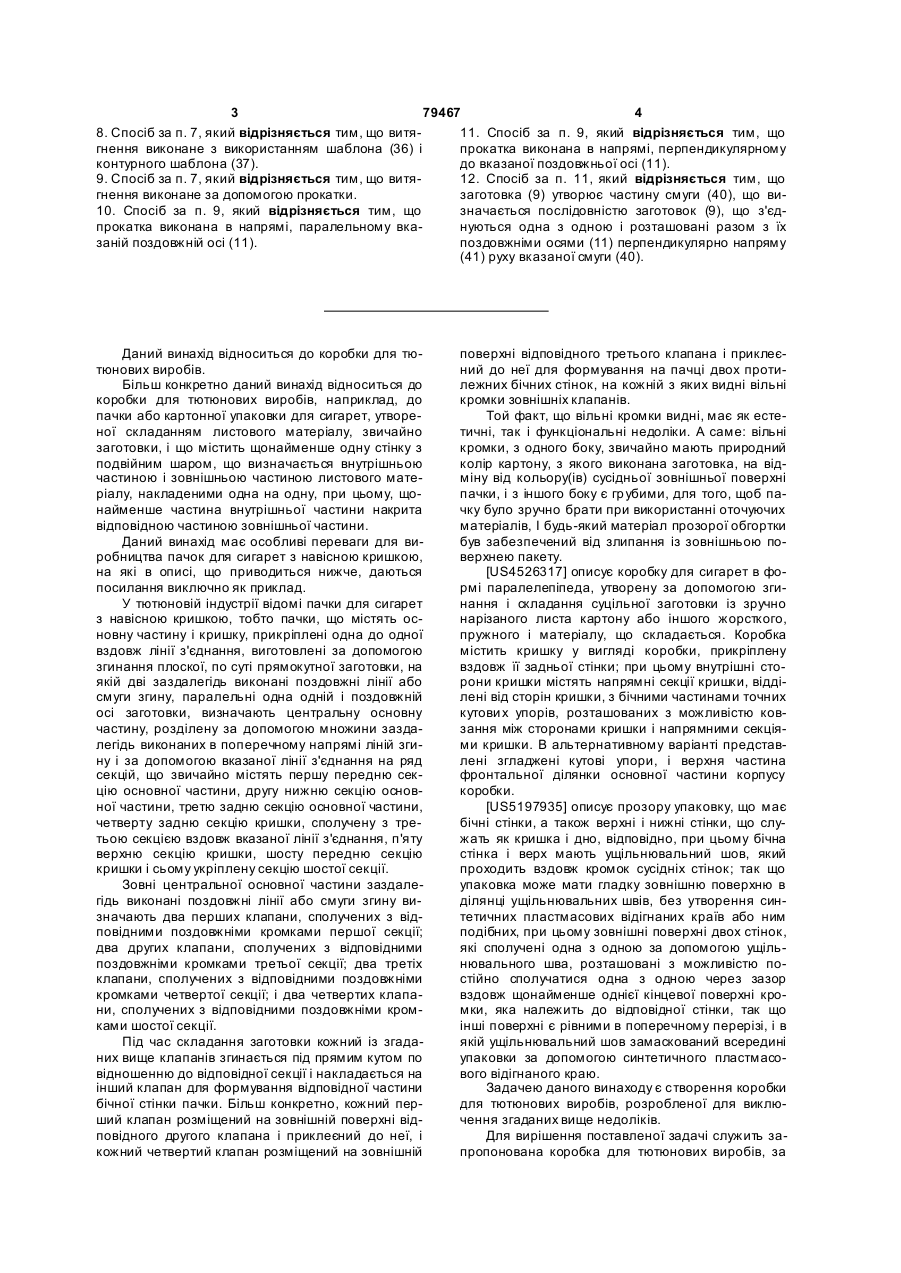

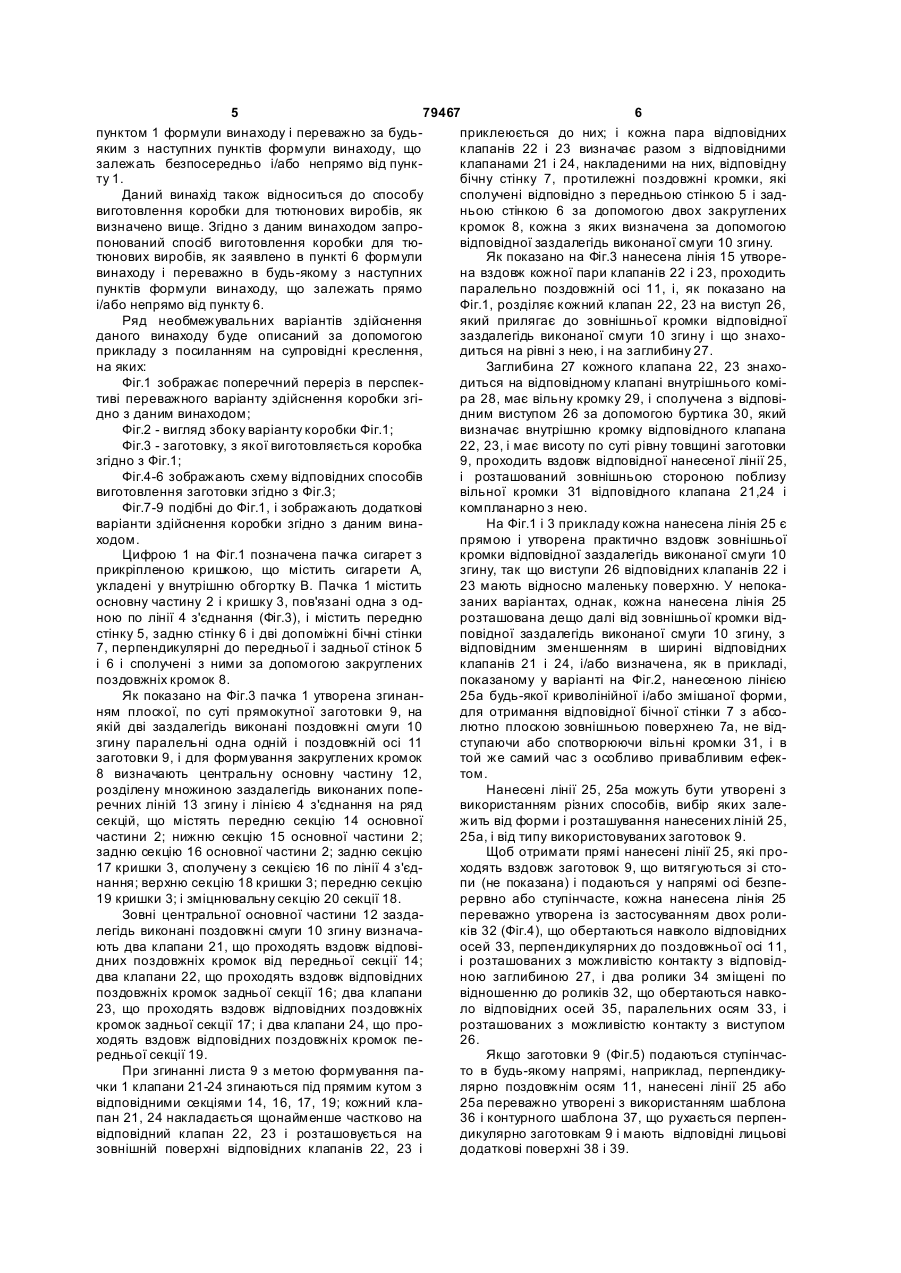

1. Коробка для тютюнових виробів, утворена шляхом згинання заготовки (9), що містить центральну основну частину (12), що має поздовжню вісь (11), розділену на декілька секцій (14-20) за допомогою заздалегідь виконаних ліній ((13) згину, перпендикулярних до вказаної поздовжньої осі (11); коробка (1; 48; 52; 54), що містить щонайменше одну стінку (7) з подвійним шаром, що визначається внутрішньою частиною (22, 23) і зовнішньою частиною (21, 24) листового матеріалу (9), накладеними одна на одну; при цьому щонайменше частина (27) вказаної внутрішньої частини (22, 23) накрита відповідною частиною вказаної зовнішньої частини (21, 24); при цьому частина (27) внутрішньої частини (22, 23) є заглибиною (27), утвореною величиною, щонайменше рівною товщині вказаного листового матеріалу (9), при цьому щонайменше деякі (14; 16; 17; 19) з секцій (21-24) заготовки (9) мають протилежні бічні клапани (2124), кожний з яких зігнутий під прямим кутом по відношенню до відповідної секції (14; 16; 17; 19) для формування відповідної вказаної стінки (7) з подвійним шаром, яка відрізняється тим, що заглибина (27) оточена відповідною вільною зовнішньою першою кромкою (29) і внутрішньою другою кромкою (30), сполученою з іншим вказаним листовим матеріалом (9), і зовнішня частина (21, 24) має вільну третю кромку (31), при цьому третя кромка (31) розташована із зовнішньої сторони другої кромки (30) і компланарна з нею. 2 (19) 1 3 79467 4 8. Спосіб за п. 7, який відрізняється тим, що витя11. Спосіб за п. 9, який відрізняється тим, що гнення виконане з використанням шаблона (36) і прокатка виконана в напрямі, перпендикулярному контурного шаблона (37). до вказаної поздовжньої осі (11). 9. Спосіб за п. 7, який відрізняється тим, що витя12. Спосіб за п. 11, який відрізняється тим, що гнення виконане за допомогою прокатки. заготовка (9) утворює частину смуги (40), що ви10. Спосіб за п. 9, який відрізняється тим, що значається послідовністю заготовок (9), що з'єдпрокатка виконана в напрямі, паралельному вкануються одна з одною і розташовані разом з їх заній поздовжній осі (11). поздовжніми осями (11) перпендикулярно напряму (41) руху вказаної смуги (40). Даний винахід відноситься до коробки для тютюнових виробів. Більш конкретно даний винахід відноситься до коробки для тютюнових виробів, наприклад, до пачки або картонної упаковки для сигарет, утвореної складанням листового матеріалу, звичайно заготовки, і що містить щонайменше одну стінку з подвійним шаром, що визначається внутрішньою частиною і зовнішньою частиною листового матеріалу, накладеними одна на одну, при цьому, щонайменше частина внутрішньої частини накрита відповідною частиною зовнішньої частини. Даний винахід має особливі переваги для виробництва пачок для сигарет з навісною кришкою, на які в описі, що приводиться нижче, даються посилання виключно як приклад. У тютюновій індустрії відомі пачки для сигарет з навісною кришкою, тобто пачки, що містять основну частину і кришку, прикріплені одна до одної вздовж лінії з'єднання, виготовлені за допомогою згинання плоскої, по суті прямокутної заготовки, на якій дві заздалегідь виконані поздовжні лінії або смуги згину, паралельні одна одній і поздовжній осі заготовки, визначають центральну основну частину, розділену за допомогою множини заздалегідь виконаних в поперечному напрямі ліній згину і за допомогою вказаної лінії з'єднання на ряд секцій, що звичайно містять першу передню секцію основної частини, другу нижню секцію основної частини, третю задню секцію основної частини, четверту задню секцію кришки, сполучену з третьою секцією вздовж вказаної лінії з'єднання, п'яту верхню секцію кришки, шосту передню секцію кришки і сьому укріплену секцію шостої секції. Зовні центральної основної частини заздалегідь виконані поздовжні лінії або смуги згину визначають два перших клапани, сполучених з відповідними поздовжніми кромками першої секції; два других клапани, сполучених з відповідними поздовжніми кромками третьої секції; два третіх клапани, сполучених з відповідними поздовжніми кромками четвертої секції; і два четвертих клапани, сполучених з відповідними поздовжніми кромками шостої секції. Під час складання заготовки кожний із згаданих вище клапанів згинається під прямим кутом по відношенню до відповідної секції і накладається на інший клапан для формування відповідної частини бічної стінки пачки. Більш конкретно, кожний перший клапан розміщений на зовнішній поверхні відповідного другого клапана і приклеєний до неї, і кожний четвертий клапан розміщений на зовнішній поверхні відповідного третього клапана і приклеєний до неї для формування на пачці двох протилежних бічних стінок, на кожній з яких видні вільні кромки зовнішніх клапанів. Той факт, що вільні кромки видні, має як естетичні, так і функціональні недоліки. А саме: вільні кромки, з одного боку, звичайно мають природний колір картону, з якого виконана заготовка, на відміну від кольору(ів) сусідньої зовнішньої поверхні пачки, і з іншого боку є гр убими, для того, щоб пачку було зручно брати при використанні оточуючих матеріалів, І будь-який матеріал прозорої обгортки був забезпечений від злипання із зовнішньою поверхнею пакету. [US4526317] описує коробку для сигарет в формі паралелепіпеда, утворену за допомогою згинання і складання суцільної заготовки із зручно нарізаного листа картону або іншого жорсткого, пружного і матеріалу, що складається. Коробка містить кришку у вигляді коробки, прикріплену вздовж її задньої стінки; при цьому внутрішні сторони кришки містять напрямні секції кришки, відділені від сторін кришки, з бічними частинами точних кутови х упорів, розташованих з можливістю ковзання між сторонами кришки і напрямними секціями кришки. В альтернативному варіанті представлені згладжені кутові упори, і верхня частина фронтальної ділянки основної частини корпусу коробки. [US5197935] описує прозору упаковку, що має бічні стінки, а також верхні і нижні стінки, що служать як кришка і дно, відповідно, при цьому бічна стінка і верх мають ущільнювальний шов, який проходить вздовж кромок сусідніх стінок; так що упаковка може мати гладку зовнішню поверхню в ділянці ущільнювальних швів, без утворення синтетичних пластмасових відігнаних країв або ним подібних, при цьому зовнішні поверхні двох стінок, які сполучені одна з одною зa допомогою ущільнювального шва, розташовані з можливістю постійно сполучатися одна з одною через зазор вздовж щонайменше однієї кінцевої поверхні кромки, яка належить до відповідної стінки, так що інші поверхні є рівними в поперечному перерізі, і в якій ущільнювальний шов замаскований всередині упаковки за допомогою синтетичного пластмасового відігнаного краю. Задачею даного винаходу є створення коробки для тютюнових виробів, розробленої для виключення згаданих вище недоліків. Для вирішення поставленої задачі служить запропонована коробка для тютюнових виробів, за 5 79467 6 пунктом 1 формули винаходу і переважно за будьприклеюється до них; і кожна пара відповідних яким з наступних пунктів формули винаходу, що клапанів 22 і 23 визначає разом з відповідними залежать безпосередньо і/або непрямо від пункклапанами 21 і 24, накладеними на них, відповідну ту 1. бічну стінку 7, протилежні поздовжні кромки, які Даний винахід також відноситься до способу сполучені відповідно з передньою стінкою 5 і задвиготовлення коробки для тютюнових виробів, як ньою стінкою 6 за допомогою двох закруглених визначено вище. Згідно з даним винаходом запрокромок 8, кожна з яких визначена за допомогою понований спосіб виготовлення коробки для тювідповідної заздалегідь виконаної смуги 10 згину. тюнових виробів, як заявлено в пункті 6 формули Як показано на Фіг.3 нанесена лінія 15 утворевинаходу і переважно в будь-якому з наступних на вздовж кожної пари клапанів 22 і 23, проходить пунктів формули винаходу, що залежать прямо паралельно поздовжній осі 11, і, як показано на і/або непрямо від пункту 6. Фіг.1, розділяє кожний клапан 22, 23 на виступ 26, Ряд необмежувальних варіантів здійснення який прилягає до зовнішньої кромки відповідної даного винаходу буде описаний за допомогою заздалегідь виконаної смуги 10 згину і що знахоприкладу з посиланням на супровідні креслення, диться на рівні з нею, і на заглибину 27. на яких: Заглибина 27 кожного клапана 22, 23 знахоФіг.1 зображає поперечний переріз в перспекдиться на відповідному клапані внутрішнього комітиві переважного варіанту здійснення коробки згіра 28, має вільну кромку 29, і сполучена з відповідно з даним винаходом; дним виступом 26 за допомогою буртика 30, який Фіг.2 - вигляд збоку варіанту коробки Фіг.1; визначає внутрішню кромку відповідного клапана Фіг.3 - заготовку, з якої виготовляється коробка 22, 23, і має висоту по суті рівну товщині заготовки згідно з Фіг.1; 9, проходить вздовж відповідної нанесеної лінії 25, Фіг.4-6 зображають схему відповідних способів і розташований зовнішньою стороною поблизу виготовлення заготовки згідно з Фіг.3; вільної кромки 31 відповідного клапана 21,24 і Фіг.7-9 подібні до Фіг.1, і зображають додаткові компланарно з нею. варіанти здійснення коробки згідно з даним винаНа Фіг.1 і 3 прикладу кожна нанесена лінія 25 є ходом. прямою і утворена практично вздовж зовнішньої Цифрою 1 на Фіг.1 позначена пачка сигарет з кромки відповідної заздалегідь виконаної смуги 10 прикріпленою кришкою, що містить сигарети А, згину, так що виступи 26 відповідних клапанів 22 і укладені у внутрішню обгортку В. Пачка 1 містить 23 мають відносно маленьку поверхню. У непокаосновну частину 2 і кришку 3, пов'язані одна з одзаних варіантах, однак, кожна нанесена лінія 25 ною по лінії 4 з'єднання (Фіг.3), і містить передню розташована дещо далі від зовнішньої кромки відстінку 5, задню стінку 6 і дві допоміжні бічні стінки повідної заздалегідь виконаної смуги 10 згину, з 7, перпендикулярні до передньої і задньої стінок 5 відповідним зменшенням в ширині відповідних і 6 і сполучені з ними за допомогою закруглених клапанів 21 і 24, і/або визначена, як в прикладі, поздовжніх кромок 8. показаному у варіанті на Фіг.2, нанесеною лінією Як показано на Фіг.3 пачка 1 утворена згинан25а будь-якої криволінійної і/або змішаної форми, ням плоскої, по суті прямокутної заготовки 9, на для отримання відповідної бічної стінки 7 з абсоякій дві заздалегідь виконані поздовжні смуги 10 лютно плоскою зовнішньою поверхнею 7а, не відзгину паралельні одна одній і поздовжній осі 11 ступаючи або спотворюючи вільні кромки 31, і в заготовки 9, і для формування закруглених кромок той же самий час з особливо привабливим ефек8 визначають центральну основну частину 12, том. розділену множиною заздалегідь виконаних попеНанесені лінії 25, 25а можуть бути утворені з речних ліній 13 згину і лінією 4 з'єднання на ряд використанням різних способів, вибір яких залесекцій, що містять передню секцію 14 основної жить від форми і розташування нанесених ліній 25, частини 2; нижню секцію 15 основної частини 2; 25а, і від типу використовуваних заготовок 9. задню секцію 16 основної частини 2; задню секцію Щоб отримати прямі нанесені лінії 25, які про17 кришки 3, сполучену з секцією 16 по лінії 4 з'єдходять вздовж заготовок 9, що витягуються зі стонання; верхню секцію 18 кришки 3; передню секцію пи (не показана) і подаються у напрямі осі безпе19 кришки 3; і зміцнювальну секцію 20 секції 18. рервно або ступінчасте, кожна нанесена лінія 25 Зовні центральної основної частини 12 заздапереважно утворена із застосуванням двох ролилегідь виконані поздовжні смуги 10 згину визначаків 32 (Фіг.4), що обертаються навколо відповідних ють два клапани 21, що проходять вздовж відповіосей 33, перпендикулярних до поздовжньої осі 11, дних поздовжніх кромок від передньої секції 14; і розташованих з можливістю контакту з відповіддва клапани 22, що проходять вздовж відповідних ною заглибиною 27, і два ролики 34 зміщені по поздовжніх кромок задньої секції 16; два клапани відношенню до роликів 32, що обертаються навко23, що проходять вздовж відповідних поздовжніх ло відповідних осей 35, паралельних осям 33, і кромок задньої секції 17; і два клапани 24, що пророзташованих з можливістю контакту з виступом ходять вздовж відповідних поздовжніх кромок пе26. редньої секції 19. Якщо заготовки 9 (Фіг.5) подаються ступінчасПри згинанні листа 9 з метою формування пато в будь-якому напрямі, наприклад, перпендикучки 1 клапани 21-24 згинаються під прямим кутом з лярно поздовжнім осям 11, нанесені лінії 25 або відповідними секціями 14, 16, 17, 19; кожний кла25а переважно утворені з використанням шаблона пан 21, 24 накладається щонайменше частково на 36 і контурного шаблона 37, що рухається перпенвідповідний клапан 22, 23 і розташовується на дикулярно заготовкам 9 і мають відповідні лицьові зовнішній поверхні відповідних клапанів 22, 23 і додаткові поверхні 38 і 39. 7 79467 8 Якщо заготовки 9 сполучені збоку (Фіг.6) з мекромки 49 якої визначені за допомогою поздовжтою формування безперервної смуги 40, що поданьої смуги 50 під кутом 45 градусів до прилеглої ється безперервно або ступінчаста в напрямі 41, бічної стінки 7, сполучені з бічною стінкою 7 по перпендикулярному поздовжнім осям 11, нанесені поздовжній кромці 51. Нанесені лінії 25 (або 25а) лінії 25 або 25а переважно утворені з використанпачки 48 переважно утворені на відповідних кланям двох по суті дотични х роликів 42 і 43, розтапанах 22 і 23, що прилягають до відповідних задніх шованих на протилежних сторонах смуги 40, і що кромок 51. обертаються навколо відповідних осей 44 і 45 паЗа допомогою додаткового прикладу Фіг.8 дералельно один одному і поздовжнім осям 11, і пемонструє пачку 52, що складається з прямокутних рпендикулярно напряму 41. Ролики 42 і 43 відповісекцій, в якій кожна бічна стінка 7 сполучена з педно містять щонайменше один периферійний редньою стінкою 5 і задньою стінкою 6 по прямих виступ 46 і щонайменше одне поглиблення 47, які кромках 53, і кожна нанесена лінія 25 (або 25а) приведені в контакт з відповідними протилежними переважно утворена на відповідних клапанах 22 і поверхнями заглибин 27 двох сусідніх заготовок 9. 23, що прилягають до відповідної задньої кромки Нанесені лінії 25, 25а очевидно можуть бути 53. утворені як при виготовленні заготовок 9, так і на За допомогою додаткового прикладу Фіг.9 депакувальній машині користувача. монструє пачку в формі "подушки" 54, в якій проПриведений вище опис, який відноситься до тилежні бічні частини кожної з передньої і задньої пачки 1 також застосовний до будь-яких жорстких стінок 5 і 6 визначені поперечною зігненою заздаупаковок для тютюнових виробів, що мають одну легідь виконаною смугою 55 згину, сполученою з стінку, утворену за допомогою накладення двох відповідною бічною стінкою 7 по відповідній гострій шарів листового матеріалу. кромці 56, і кожна нанесена лінія 25 (або 25а) пеНаприклад, Фіг.7 демонструє пачку 48 зі скореважно утворена на відповідних клапанах 22 і 23, шеними кромками 49, тобто восьмикутну пачку 48, що прилягають до відповідної задньої кромки 56. 9 Комп’ютерна в ерстка О. Гапоненко 79467 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
