Упаковка для курильних тютюнових виробів

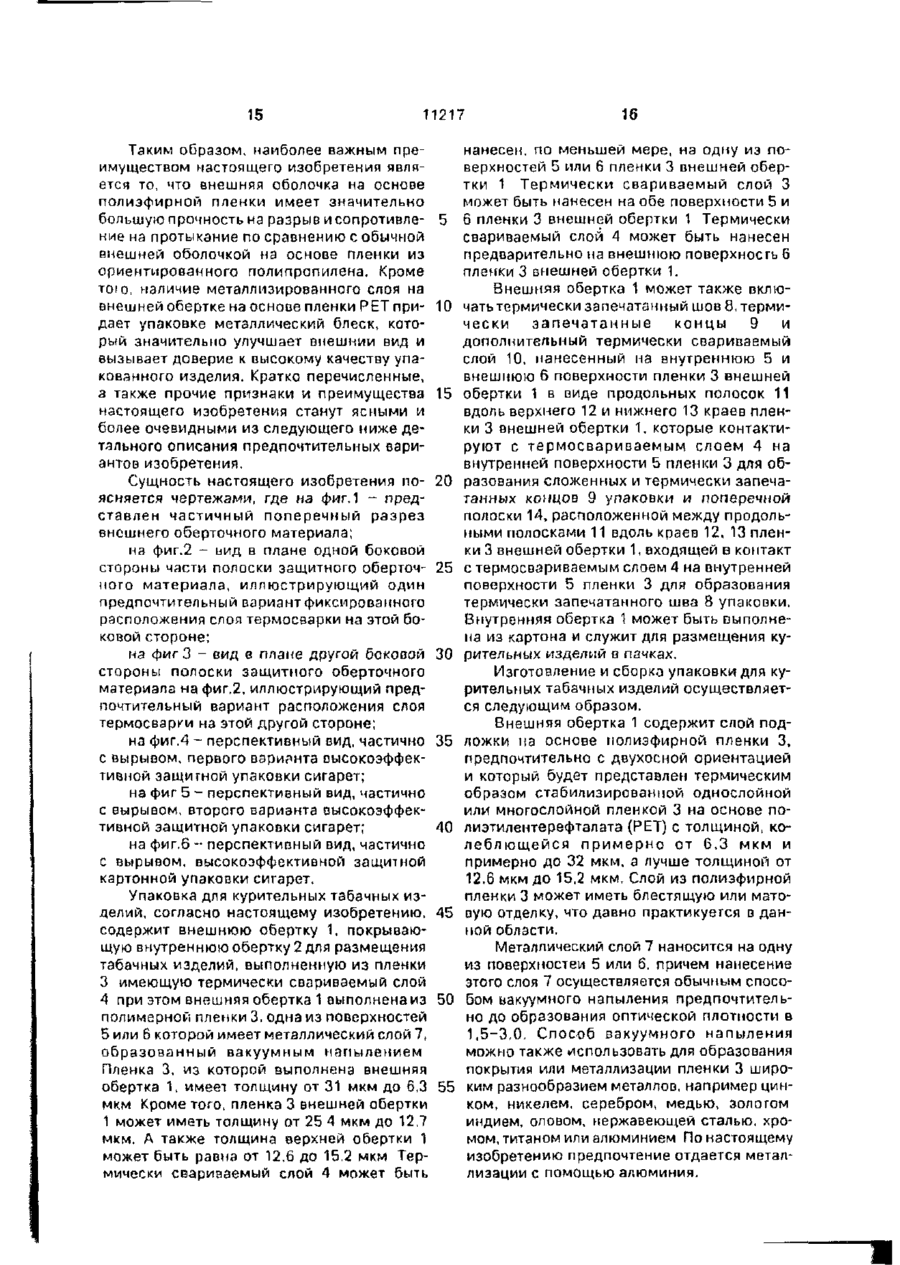

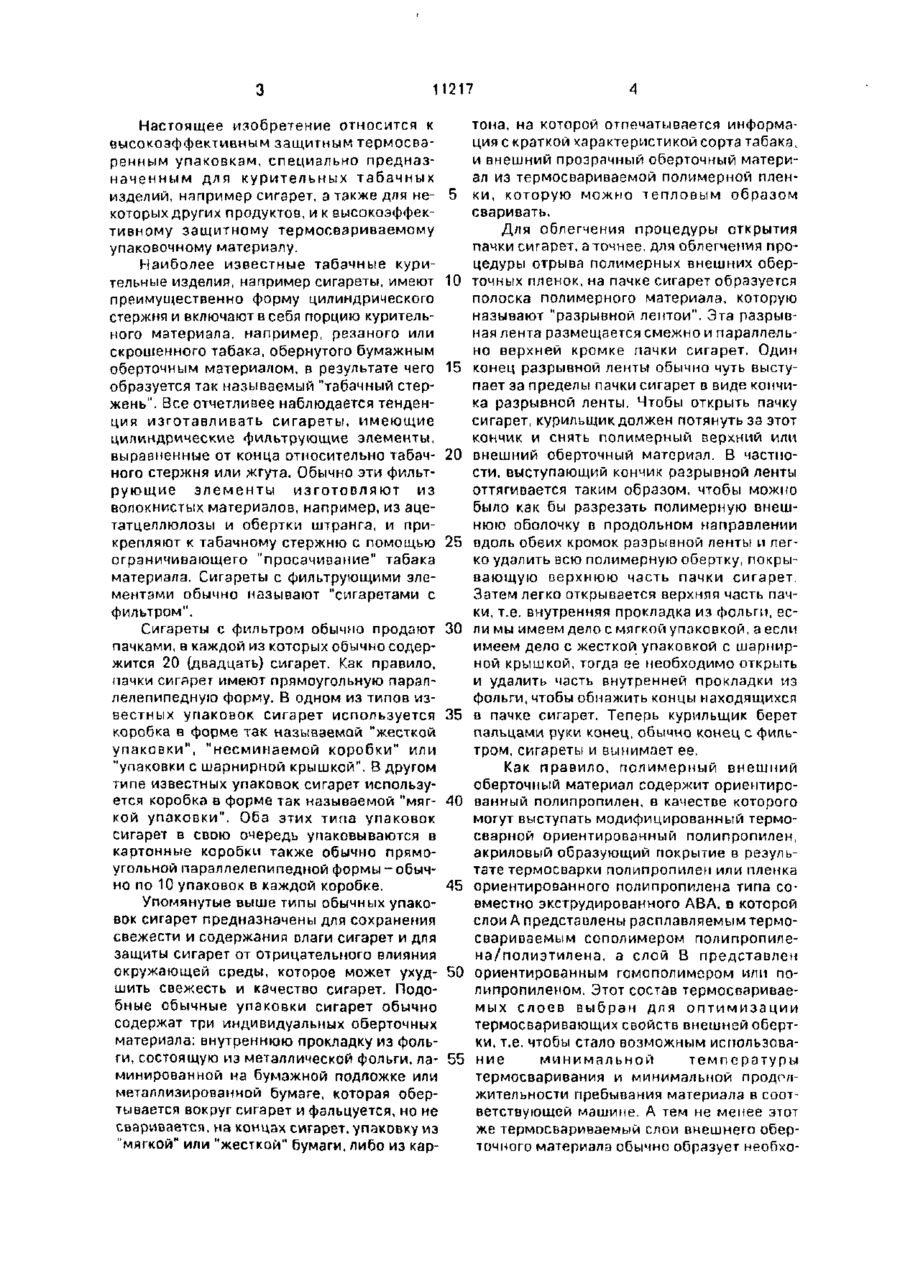

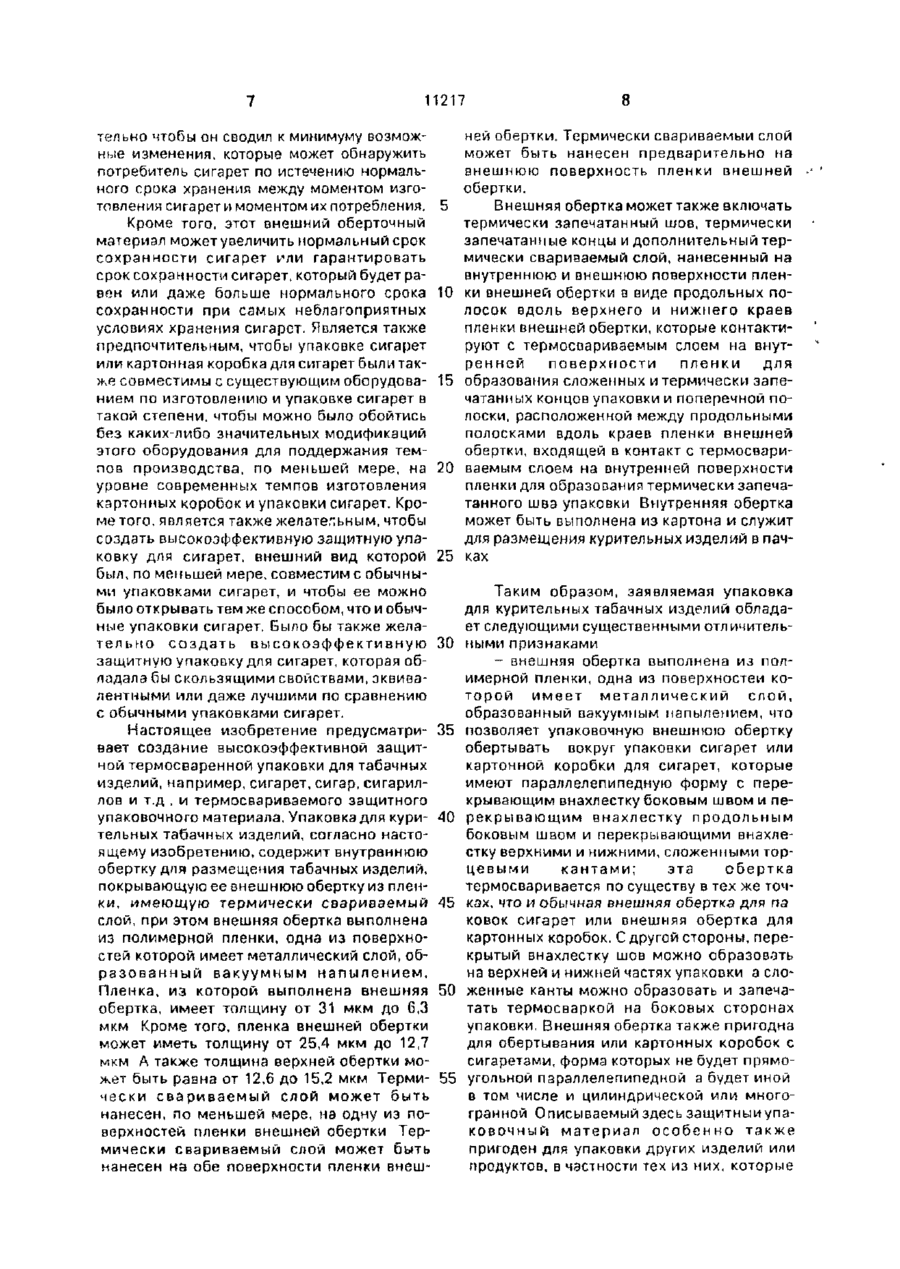

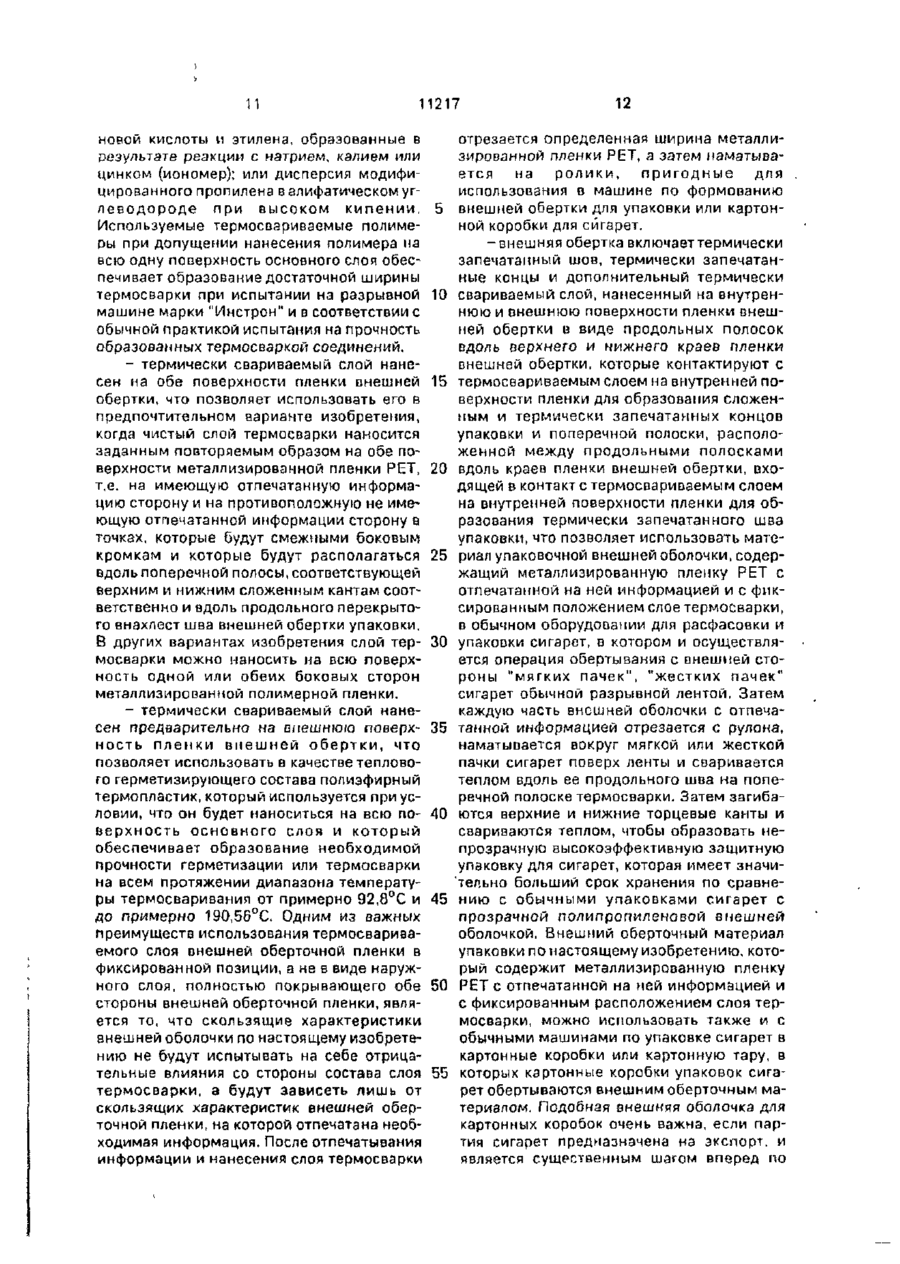

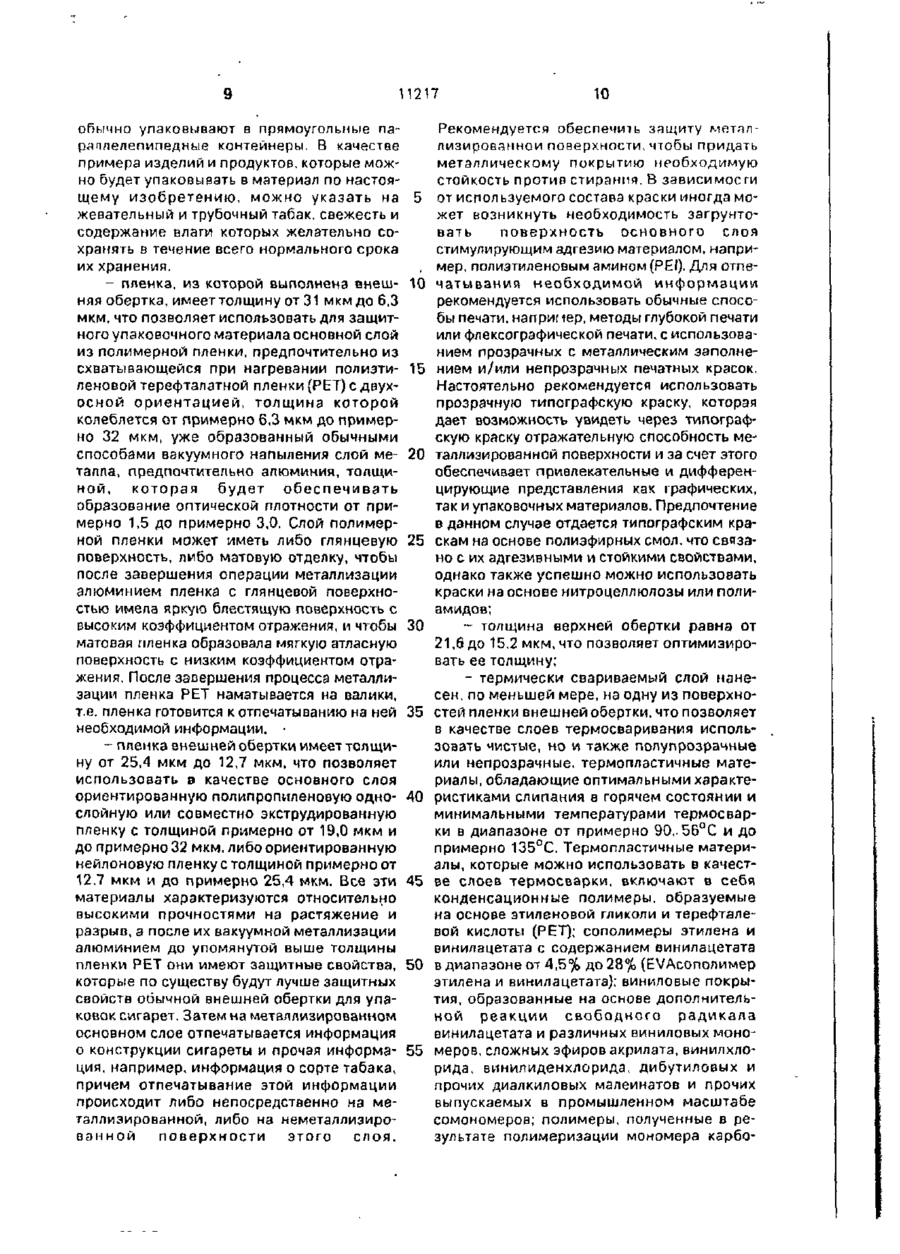

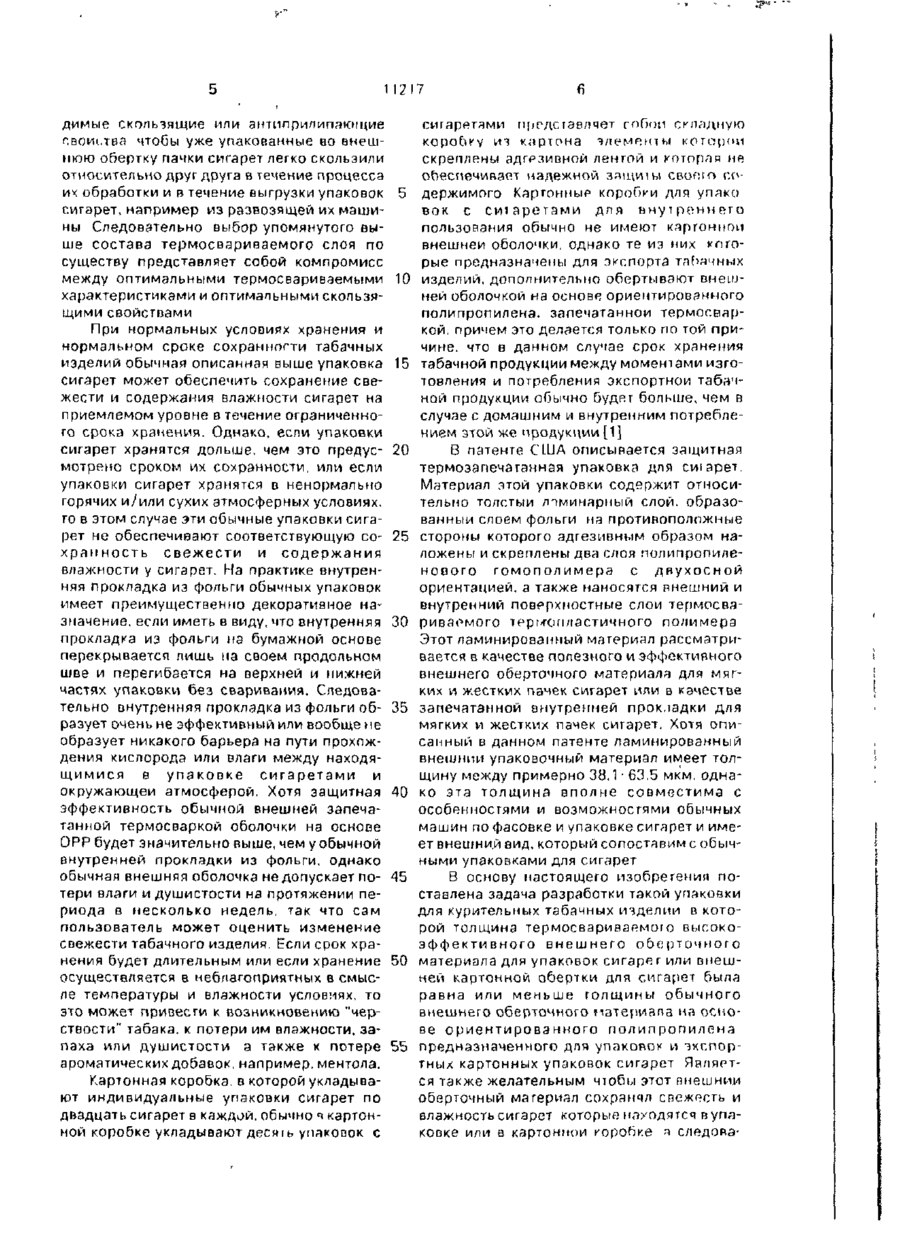

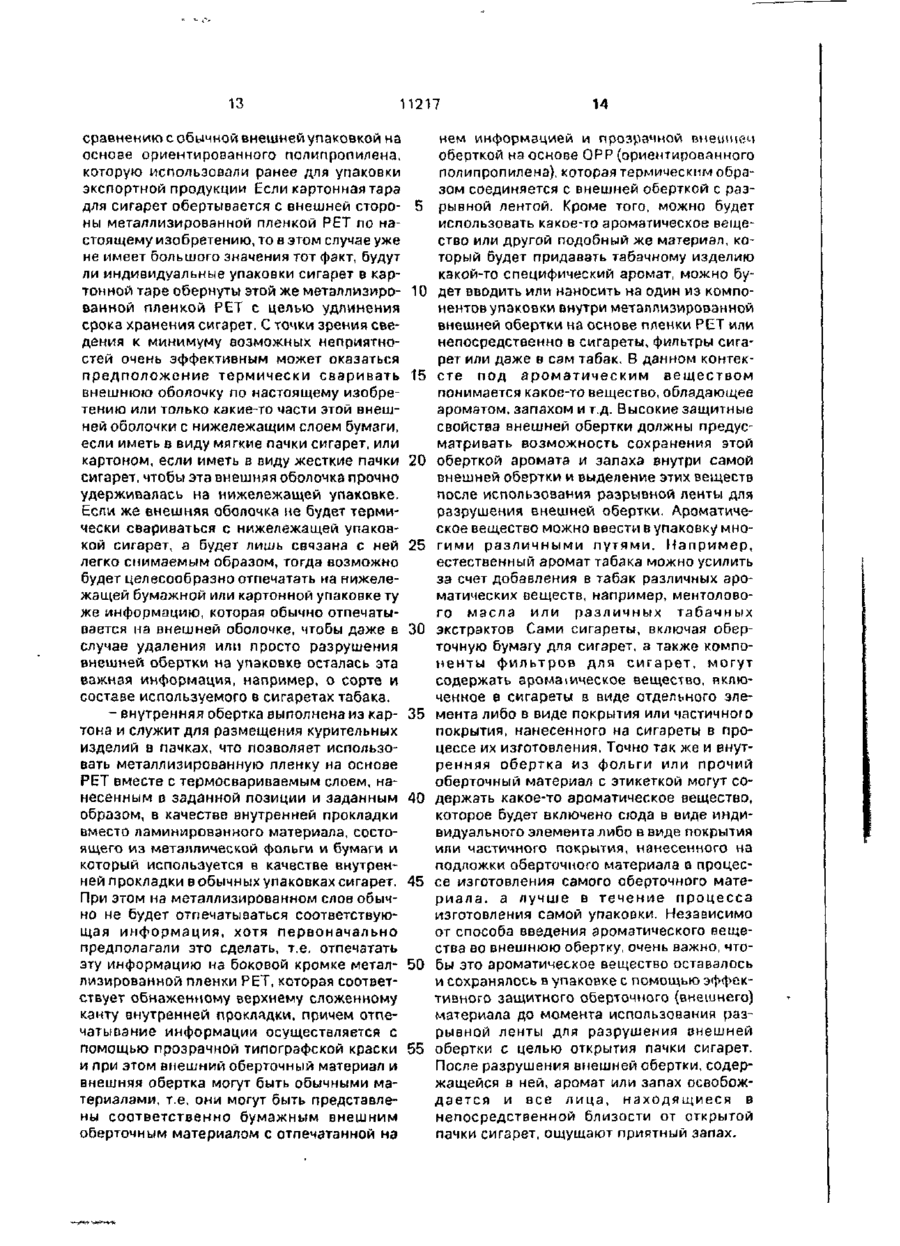

1. Упаковка для курительных табачных изделий, включающая внутреннюю обертку для размещения табачных изделий, покрывающую ее внешнюю обертку из пленки, имеющую термически свариваемый слой, о т л и ч а ю щ а я с я тем, что внешняя обертка выполнена из полимерной пленки, одна из поверхностей которой имеет металлический слой, образованный вакуумным напылением, 2. Упаковка по п . 1 , о т л и ч а ю щ а я с я тем, что пленка, из которой выполнена внешняя обертка, имеет толщину от 31 мкм до 6,3 мкм. 3. Упаковка по п.2, о т л и ч а ю щ а я с я тем, что пленка внешней обертки имеет толщину от 25,4 мкм до 12,7 мкм. 4. Упаковка по п.З, о т л и ч а ю щ а я с я тем, что толщина верхней обертки равна от 12.6 до 15,2 мкм. 5. Упаковка п о п 1 , о т л и ч а ю щ а я с я тем, что термически свариваемый слой нанесен, по меньшей мере, на одну из поверхностей пленки внешней обертки. 6. Упаковка по п . 1 , о т л и ч а ю щ а я с я тем, что термически свариваемый слой нанесен на обе поверхности пленки внешней обертки. 7. Упаковка по п.5, о т л и ч а ю щ а я с я тем, чтотермически свариваемый слой нанесен предварительно на внешнюю поверхность пленки внешней обертки. 8 Упаковка по п.1, о т л и ч а ю щ а я с я тем. что онешняя обертка оключает термически запечатанный шов, термически запечатанные концы и дополнительный термически свариваемый слой, нанесенный на внутреннюю и внешнюю пооерхности пленки внешней обертки в виде продольных полосок одоль верхнего и нижнего краев пленки внешней обертки, которые контактируют с термосвариваемым слоем на внутренней поверхности пленки для образования сложенных и термически запечатанных концов упаковки и поперечной полоски, расположенной между продольными полосками вдоль краев пленки внешней обертки, входящей в контакт с термосвариваемым слоем на внутренней поверхности пленки для образования термически запечатанного шва упаковки. 9. Упаковка п о п . і . о т л и ч з ю щ а я с я тем, что внутренняя обертка выполнена из картона и служит для размещения курительных изделий в пачках. С О 11217 Настоящее изобретение относится к высокоэффективным защитным термосваренным упаковкам, специально предназначенным для курительных табачных изделий, например сигарет, а также для не- 5 которых других продуктов, и к высокоэффективному защитному термосвариваемому упаковочному материалу. Наиболее известные табачные курительные изделия, например сигареты, имеют 10 преимущественно форму цилиндрического стержня и включают в себя порцию курительного материала, например, резаного или скрошенного табака, обернутого бумажным оберточным материалом, в результате чего 15 образуется так называемый "табачный стержень". Все отчетливее наблюдается тенденция изготавливать сигареты, имеющие цилиндрические фильтрующие элементы, выравненные от конца относительно табач- 20 ного стержня или жгута. Обычно эти фильтрующие элементы изготовляют из волокнистых материалов, например, из ацетатцеллюлозы и обертки штранга, и прикрепляют к табачному стержню с помощью 25 ограничивающего "просачивание" табака материала, Сигареты с фильтрующими элементами обычно называют "сигаретами с фильтром". Сигареты с фильтром обычно продают 30 пачками, в каждой из которых обычно содержится 20 (двадцать) сигарет. Как правило, пачки сигарет имеют прямоугольную параллелепипедную форму. В одном из типов известных упаковок сигарет используется 35 коробка в форме так называемой "жесткой упаковки", "несминаемой коробки" или "'упаковки с шарнирной крышкой". В другом типе известных упаковок сигарет используется коробка в форме так называемой "мяг- 40 кой упаковки". Оба этих типа упаковок сигарет в свою очередь упаковываются в картонные коробки также обычно прямоугольной параллелепипедной формы - обычно по 10 упаковок в каждой коробке. 45 Упомянутые выше типы обычных упаковок сигарет предназначены для сохранения свежести и содержания олаги сигарет и для защиты сигарет от отрицательного влияния окружающей среды, которое может ухуд- 50 шить свежесть и качество сигарет. Подобные обычные упаковки сигарет обычно содержат три индивидуальных оберточных материала: внутреннюю прокладку из фольги, состоящую из металлической фольги, ла- 55 минированной на бумажной подложке или металлизированной бумаге, которая обертывается вокруг сигарет и фальцуется, но не сваривается, на концах сигарет, упаковку из "мягкой" или "жесткой" бумаги, либо из кар тона, на которой отпечатывается информация с краткой характеристикой сорта табака, и внешний прозрачный оберточный материал из термосвариваемой полимерной пленки, которую можно тепловым образом сваривать. Для облегчения процедуры открытия пачки сигарет, а точнее, для облегчения процедуры отрыва полимерных внешних оберточных пленок, на пачке сигарет образуется полоска полимерного материала, которую называют "разрывной лентой". Эта разрывная лента размещается смежно и параллельно верхней кромке пачки сигарет. Один конец разрывной ленты обычно чуть выступает за пределы пачки сигарет в виде кончика разрывной ленты. Чтобы открыть пачку сигарет, курильщик должен потянуть за этот кончик и снять полимерный верхний или внешний оберточный материал. В частности, выступающий кончик разрывной ленты оттягивается таким образом, чтобы можно было как бы разрезать полимерную внешнюю оболочку в продольном направлении вдоль обеих кромок разрывной ленты и легко удалить всю полимерную обертку, покрывающую верхнюю часть пачки сигарет. Затем легко открывается верхняя часть пачки, т.е. внутренняя прокладка из фольги, если мы имеем дело с мягкой упаковкой, а если имеем дело с жесткой упаковкой с шарнирной крышкой, тогда ее необходимо открыть и удалить часть внутренней прокладки из фольги, чтобы обнажить концы находящихся в пачке сигарет. Теперь курильщик берет пальцами руки конец, обычно конец с фильтром, сигареты и вынимает ее. Как правило, полимерный внешний оберточный материал содержит ориентированный полипропилен, в качестве которого могут выступать модифицированный термосварной ориентированный полипропилен, акриловый образующий покрытие в результате термосварки полипропилен или пленка ориентированного полипропилена типа совместно экструдированного ABA, в которой слои А представлены расплавляемым термосвариваемым сополимером полипропилена/полиэтилена, а слой В представлен ориентированным гомополимером или полипропиленом. Этот состав термоспариваемых слоев выбран для оптимизации термосваривающих свойств внешней обертки, т.е. чтобы стало возможным использование минимальной температуры термосваривания и минимальной продолжительности пребывания материала в соответствующей машине. А тем не менее этот же термосвариваемый слои внешнего оберточного материала обычно образует необхо 11217 димые скользящие или антилрилипяющие пвои(.тва чтобы уже упакованные во внешнюю обертку пачки сигарет легко скользили относительно друг друга в течение процесса их обработки и в течение выгрузки упаковок сигарет, например из развозящей их машины Следовательно выбор упомянутого выше состава термосвариваемого слоя по существу представляет собой компромисс между оптимальными термосвариваемыми характеристиками и оптимапьными скользящими свойствами При нормальных условиях хранения и нормальном сроке сохранности табачных изделий обычная описанная выше упаковка сигарет может обеспечить сохранение свежести и содержания влажности сигарет на приемлемом уровне в течение ограниченного срока хранения. Однако, если упаковки сигарет хранятся дольше, чем это предусмотремо сроком их сохранности, или если упаковки сигарет хранятся в ненормально горячих и/или сухих атмосферных условиях, то в этом случае эти обычные упаковки сигарет не обеспечивают соответствующую сохранность свежести и содержания влажности у сигарет. На практике внутренняя прокладка из фольги обычных упаковок имеет преимущественно декоративное назначение, если иметь в виду, что внутренняя прокладка из фольги на бумажной основе перекрывается лишь на своем продольном шве и перегибается на верхней и нижней частях упаковки без сваривания. Следовательно внутренняя прокладка из фольги образует очень не эффективный или вообще не образует никакого барьера на пути прохождения кислорода или влаги между находящимися в упаковке сигаретами и окружающей атмосферой. Хотя защитная эффективность обычной внешней запечатанной термосваркой оболочки на основе ОРР будет значительно выше, чем у обычной внутренней прокладки из фольги, однако обычная внешняя оболочка не допускает потери влаги и душистости на протяжении периода в несколько недель, так что сам пользователь может оценить изменение свежести табачного изделия. Если срок хранения будет длительным или если хранение осуществляется а неблагоприятных в смысле температуры и влажности условиях, то это может привести к возникновению "'черствости" табака, к потери им влажности, запаха или душистости а также к потере ароматических добавок, например, ментола. Картонная коробка, в которой укладывают индивидуальные упаковки сигарет по двадцать сигарет в каждой, обычно ч картонной коробке укладывают десять упаковок с 5 10 15 20 25 30 35 40 45 50 55 сигаретами представляет спГюи складную к о р о о с v из картона элементы к о т р и й скреплены адгрзивиой лентой и которая не обеспечивает надежной ЗЯІЦИІЬІ свопго содержимого Картонные коробки для уплко вок с с и т а р е г а м и для в н у т р е н н е г о пользования обычно не имеют картонной внешней оболочки, однако те из них которые предназначены для экспорта табачных изделий, дополнительно обертывают внешней оболочкой на основе ориентированного полипропилена, запечатанной термосваркой, причем это делается только по той причине, что в данном случае срок хранения табачной продукций между моментами изготовления и потребления экспортной табачной продукции обычно будет больше, чем в случае с домашним и внутренним потреблением этой же продукции [1] В патенте США описывается защитная термоэапечаганная упаковка для сиіарет. Материал этой упаковки содержит относительно толстый ламинарный слой, образованный слоем фольги на противоположные стороны которого адгезивным образом наложены и скреплены два слоя полипропиленового г о м о п о л и м е р а с д в у х о с н о й ориентацией, а также наносятся внешний и внутренний поверхностные слои термосвариваемого термопластичного полимера Этот ламинированный материал рассматривается в качестве полезного и эффективного внешнего оберточного материала для мягких и жестких пачек сигарет или в качестве запечатанной внутренней прокладки для мягких и жестких пачек сигарет. Хотя описанный в данном патенте ламинированный внешний упаковочный материал имеет толщину между примерно 38,1 • 63,5 мкм, однако эта толщина вполне совместима с особенностями и возможностями обычных машин по фасовке и упаковке сигарет и имеет внешни.й вид, который сопоставим с обычными упаковками для сигарет В основу настоящего изобретения поставлена задача разработки такой упаковки для курительных табачных изделии в которой толщина термосвариваемого высокоэффективного в н е ш н е г о о б е р т о ч н о г о материала для упаковок сигарет или внешней картонной обертки для сигарет была равна или меньше толщины обычного внешнего оберточного материала на основе о р и е н т и р о в а и н о г о полипропилена предназначенного для упаковок и экспортных картонных упаковок сигарет Является также желательным чтобы этот внешний оберточный материал сохранял свежесть и влажность сигарет который находятся вупяковке или в картонной коробке - следоват 11217 тельно чтобы он сводил к минимуму возможные изменения, которые может обнаружить потребитель сигарет по истечению нормального срока хранения между моментом изготовления сигарет и моментом их потребления. 5 Кроме того, этот внешний оберточный материал может увеличить нормальный срок сохранности сигарет или гарантировать срок сохранности сигарет, который будет равен или даже больше нормального срока 10 сохранности при самых неблагоприятных условиях хранения сигарет. Является также предпочтительным, чтобы упаковке сигарет или картонная коробка для сигарет были также совместимы с существующим оборудова- 15 нием по изготовлению и упаковке сигарет в такой степени, чтобы можно было обойтись без каких-либо значительных модификаций этого оборудования для поддержания темпов производства, по меньшей мере, на 20 уровне современных темпов изготовления картонных коробок и упаковки сигарет. Кроме того, является также желательным, чтобы создать высокоэффективную защитную упаковку для сигарет, внешний вид которой 25 был, по меньшей мере, совместим с обычными упаковками сигарет, и чтобы ее можно было открывать тем же способом, что и обычные упаковки сигарет. Было бы также желательно создать высокоэффективную 30 защитную упаковку для сигарет, которая обладала бы скользящими свойствами, эквивалентными или даже лучшими по сравнению с обычными упаковками сигарет. Настоящее изобретение предусматри- 35 вает создание высокоэффективной защитной термосваренной упаковки для табачных изделий, например, сигарет, сигар, сигариллов и т.д , и термосвариваемого защитного упаковочного материала. Упаковка для кури- 40 тельных табачных изделий, согласно настоящему изобретению, содержит внутреннюю обертку для размещения табачных изделий, покрывающую ее внешнюю обертку из пленки, имеющую термически свариваемый 45 слой, при этом внешняя обертка выполнена из полимерной пленки, одна из поверхностей которой имеет металлический слой, образованный вакуумным напылением. Пленка, из которой выполнена внешняя 50 обертка, имеет толщину от 31 мкм до 6,3 мкм Кроме того, пленка внешней обертки может иметь толщину от 25,4 мкм до 12,7 мкм А также толщина верхней обертки может быть равна от 12,6 до 15,2 мкм Терми- 55 чески свариваемый слой может быть нанесен, по меньшей мере, на одну из поверхностей пленки внешней обертки Термически свариваемый слой может быть нанесен на обе поверхности пленки внеш 8 ней обертки. Термически свариваемый слой может быть нанесен предварительно на внешнюю поверхность пленки внешней обертки. Внешняя обертка может также включать термически запечатанный шов, термически запечатанные концы и дополнительный термически свариваемый слой, нанесенный на внутреннюю и внешнюю поверхности пленки внешней обертки в виде продольных полосок вдоль верхнего и нижнего краев пленки внешней обертки, которые контактируют с термосоариваемым слоем на внутренней поверхности пленки для образования сложенных и термически запечатанных концов упаковки и поперечной полоски, расположенной между продольными полосками вдоль краев пленки внешней обертки, входящей в контакт с термосвариваемым слоем на внутренней поверхности пленки для образования термически запечатанного шва упаковки Внутренняя обертка может быть выполнена из картона и служит для размещения курительных изделий в пачках Таким образом, заявляемая упаковка для курительных табачных изделий обладает следующими существенными отличительными признаками - внешняя обертка выполнена из полимерной пленки, одна из поверхностей которой имеет металлический слой, образованный вакуумным напылением, что позволяет упаковочную внешнюю обертку обертывать вокруг упаковки сигарет или картонной коробки для сигарет, которые имеют параллелепипедную форму с перекрывающим внахлестку боковым швом и перекрывающим внахлестку продольным боковым швом и перекрывающими внахлестку верхними и нижними, сложенными торцевыми кантами; эта обертка термосваривается по существу в тех же точках, что и обычная внешняя обертка для па ковок сигарет или внешняя обертка для картонных коробок. С другой стороны, перекрытый внахлестку шов можно образовать на верхней и нижней частях упаковки а сложенные канты можно образовать и запечатать термосваркой на боковых сторонах упаковки. Внешняя обертка также пригодна для обертывания или картонных коробок с сигаретами, форма которых не будет прямоугольной параллелепипедной а будет иной в том числе и цилиндрической или многогранной Описываемый здесь защитныиупаковочный материал особенно также пригоден для упаковки других изделий или продуктов, в частности тех из них, которые 11217 обычно упаковывают в прямоугольные параплелепипедные контейнеры, В качестве примера изделий и продуктов, которые можно будет упаковывать в материал по настоящему изобретению, можно указать на 5 жевательный и трубочный табак, свежесть и содержание влаги которых желательно сохранять в течение всего нормального срока их хранения. - пленка, из которой выполнена внеш- 10 няя обертка, имеет толщину от 31 мкм до 6,3 мкм, что позволяет использовать для защитного упаковочного материала основной слой из полимерной пленки, предпочтительно из схватывающейся при нагревании полиэти- 15 леновойтерефталатной пленки (PET) с двухосной ориентацией, толщина которой колеблется от примерно 6,3 мкм до примерно 32 мкм, уже образованный обычными способами вакуумного напыления слой ме- 20 талла, предпочтительно алюминия, толщиной, которая будет обеспечивать образование оптической плотности от примерно 1,5 до примерно 3,0. Слой полимерной пленки может иметь либо глянцевую 25 поверхность, либо матовую отделку, чтобы после завершения операции металлизации алюминием пленка с глянцевой поверхностью имела яркую блестящую поверхность с высоким коэффициентом отражения, и чтобы 30 матовая пленка образовала мягкую атласную поверхность с низким коэффициентом отражения. После завершения процесса металлизации пленка PET наматывается на валики, т.е. пленка готовится к отпечатыванию на ней 35 необходимой информации. • - пленка внешней обертки имеет толщину от 25,4 мкм до 12,7 мкм, что позволяет использовать в качестве основного слоя ориентированную полипропиленовую одно- 40 слойную или совместно экструдированную пленку с толщиной примерно от 19,0 мкм и до примерно 32 мкм, либо ориентированную нейлоновую пленку с толщиной примерно от 12,7 мкм и до примерно 25,4 мкм. Все эти 45 материалы характеризуются относительно высокими прочностями на растяжение и разрыв, э после их вакуумной металлизации алюминием до упомянутой выше толщины пленки PET они имеют защитные свойства, 50 которые по существу будут лучше защитных свойств обычной внешней обертки для упаковок сигарет. Затем на металлизированном основном слое отпечатывается информация о конструкции сигареты и прочая информа- 55 ция, например, информация о сорте табака, причем отпечатывание этой информации происходит либо непосредственно на металлизированной, либо на неметаллиэированной поверхности этого слоя. 10 Рекомендуется обеспечить защиту метлллизированнои поверхности, чтобы придать металлическому покрытию необходимую стойкость против стирания. В зависимости от используемого состава краски иногда может возникнуть необходимость загрунтовать поверхность основного слоя стимулирующим адгезию материалом, например, полиэтиленовым амином (PEI). Для отпечатывания необходимой информации рекомендуется использовать обычные способы печати, наприг іер, методы глубокой печати или флексографической печати, с использованием прозрачных с металлическим заполнением и/или непрозрачных печатных красок. Настоятельно рекомендуется использовать прозрачную типографскую краску, которая дает возможность увидеть через типографскую краску отражательную способность металлизированной поверхности и за счет этого обеспечивает привлекательные и дифференцирующие представления как графических, так и упаковочных материалов. Предпочтение в данном случае отдается типографским краскам на основе полиэфирных смол, что связано с их адгезивными и стойкими свойствами, однако также успешно можно использовать краски на основе нитроцеллюлозы или полиамидов; - толщина верхней обертки равна от 21,6 до 15.2 мкм, что позволяет оптимизировать ее толщину; - термически свариваемый слой нанесен, по меньшей мере, на одну из поверхностей пленки внешней обертки, что позволяет в качестве слоев термосваривания использовать чистые, но и также полупрозрачные или непрозрачные, термопластичные материалы, обладающие оптимальными характеристиками слипания в горячем состоянии и минимальными температурами термосварки в диапазоне от примерно 90,.56°С и до примерно 135°С. Термопластичные материалы, которые можно использовать в качестве слоев термосварки, включают в себя конденсационные полимеры, образуемые на основе этиленовой гликоли и терефталевой кислоты (PET); сополимеры этилена и винилацетата с содержанием винилацетата в диапазоне от 4,5% до 28% (ЕУАсополимер этилена и винилацетата); виниловые покрытия, образованные на основе дополнительной реакции свободного радикала винилацетата и различных виниловых мономеров, сложных эфиров акрилата, винилхлорида, винилиденхлорида, дибутиловых и прочих диалкиловых малеинатов и прочих выпускаемых в промышленном масштабе сомономеров; полимеры, полученные в результате полимеризации мономера карбо 11 11217 новой кислоты и этилена, образованные в результате реакции с натрием, калием или цинком (мономер); или дисперсия модифицированного пропилена в алифатическом углеводороде при высоком кипении. Используемые термосвариваемые полимеры при допущении нанесения полимера на всю одну поверхность основного слоя обеспечивает образование достаточной ширины термосварки при испытании на разрывной машине марки "Инстрон" и в соответствии с обычной практикой испытания на прочность образованных термосваркой соединений. - термически свариваемый слой нанесен на обе поверхности пленки внешней обертки, что позволяет использовать его в предпочтительном варианте изобретения, когда чистый слой термосварки наносится заданным повторяемым образом на обе поверхности металлизированной пленки PET, т,е. на имеющую отпечатанную информацию сторону и на противоположную не имеющую отпечатанной информации сторону в точках, которые будут смежными боковым кромкам и которые будут располагаться вдоль поперечной полосы, соответствующей верхним и нижним сложенным кантам соответственно и вдоль продольного перекрытого внахлест шва внешней обертки упаковки. В других вариантах изобретения слой термосварки можно наносить на всю поверхность одной или обеих боковых сторон металлизированной полимерной пленки. - термически свариваемый слой нанесен предварительно на внешнюю поверхность пленки внешней обертки, что позволяет использовать в качестве теплового герметизирующего состава полиэфирный термопластик, который используется при условии, что он будет наноситься на всю поверхность основного слоя и который обеспечивает образование необходимой прочности герметизации или термосварки на всем протяжении диапазона температуры термосваривания от примерно 92,8°С и до примерно 190,56°С. Одним из важных преимуществ использования термосвариваемого слоя внешней оберточной пленки в фиксированной позиции, а не в виде наружного слоя, полностью покрывающего обе стороны внешней оберточной пленки, является то, что скользящие характеристики внешней оболочки по настоящему изобретению не будут испытывать на себе отрицательные влияния со стороны состава слоя термосварки, а будут зависеть лишь от скользящих характеристик внешней оберточной пленки, на которой отпечатана необходимая информация. После отпечатывания информации и нанесения слоя термосварки 5 10 15 20 25 30 35 40 45 50 55 12 отрезается определенная ширина металлизированной пленки PET, а затем наматывается на ролики, пригодные для использования в машине по формованию внешней обертки для упаковки или картонной коробки для сигарет. -внешняя обертка включает термически запечатанный шов, термически запечатанные концы и дополнительный термически свариваемый слой, нанесенный на внутреннюю и внешнюю поверхности пленки внешней обертки в виде продольных полосок вдоль верхнего и нижнего краев пленки внешней обертки, которые контактируют с термосвариваемым слоем на внутренней поверхности пленки для образования сложенным и термически запечатанных концов упаковки и поперечной полоски, расположенной между продольными полосками вдоль краев пленки внешней обертки, входящей в контакт с термосвариваемым слоем на внутренней поверхности пленки для образования термически запечатанного шва упаковки, что позволяет использовать материал упаковочной внешней оболочки, содержащий металлизированную пленку PET с отпечатанной на ней информацией и с фиксированным положением слое термосварки, в обычном оборудооапии для расфасовки и упаковки сигарет, в котором и осуществляется операция обертывания с внешней стороны "мягких пачек", "жестких пачек" сигарет обычной разрывной лентой, Затем каждую часть внешней оболочки с отпечатанной информацией отрезается с рулона, наматывается вокруг мягкой или жесткой пачки сигарет поверх ленты и сваривается теплом вдоль ее продольного шва на поперечной полоске термосварки. Затем загибаются верхние и нижние торцевые канты и свариваются теплом, чтобы образовать непрозрачную высокоэффективную защитную упаковку для сигарет, которая имеет значительно больший срок хранения по сравнению с обычными упаковками сигарет с прозрачной полипропиленовой внешней оболочкой. Внешний оберточный материал упаковки по настоящему изобретению, который содержит металлизированную пленку PET с отпечатанной на ней информацией и с фиксированным расположением слоя термосварки, можно использовать также и с обычными машинами по упаковке сигарет в картонные коробки или картонную тару, в которых картонные коробки упаковок сигарет обертываются внешним оберточным материалом. Подобная внешняя оболочка для картонных коробок очень важна, если партия сигарет предназначена на экспорт, и является существенным шагом вперед по 13 11217 сравнению с обычной внешней упаковкой на основе ориентированного полипропилена, которую использовали ранее для упаковки экспортной продукции Если картонная тара для сигарет обертывается с внешней сторо- 5 ны металлизированной пленкой PET по настоящему изобретению, то в этом случае уже не имеет большого значения тот факт, будут ли индивидуальные упаковки сигарет в картонной таре обернуты этой же металлизиро- 10 ванной пленкой PET с целью удлинения срока хранения сигарет. С точки зрения сведения к минимуму возможных неприятностей очень эффективным может оказаться предположение термически сваривать 15 внешнюю оболочку по настоящему изобретению или только какие-то части этой внешней оболочки с нижележащим слоем бумаги, если иметь в виду мягкие пачки сигарет, или картоном, если иметь в виду жесткие пачки 20 сигарет, чтобы эта внешняя оболочка прочно удерживалась на нижележащей упаковке. Если же внешняя оболочка не будет термически свариваться с нижележащей упаковкой сигарет, а будет лишь связана с ней 25 легко снимаемым образом, тогда возможно будет целесообразно отпечатать на нижележащей бумажной или картонной упаковке ту же информацию, которая обычно отпечатырается на внешней оболочке, чтобы даже в 30 случае удаления или просто разрушения внешней обертки на упаковке осталась эта важная информация, например, о сорте и составе используемого в сигаретах табака. - внутренняя обертка выполнена из кар- 35 тона и служит для размещения курительных изделий в пачках, что позволяет использовать металлизированную пленку на основе PET вместе с термосвариваемым слоем, нанесенным в заданной позиции и заданным 40 образом, в качестве внутренней прокладки вместо ламинированного материала, состоящего из металлической фольги и бумаги и который используется в качестве внутренней прокладки в обычных упаковках сигарет. 45 При этом на металлизированном слое обычно не будет отпечатываться соответствующая информация, хотя первоначально предполагали это сделать, т.е. отпечатать эту информацию на боковой кромке метал- 50 лизированной пленки PET, которая соответствует обнаженному верхнему сложенному канту внутренней прокладки, причем отпечатыоание информации осуществляется с помощью прозрачной типографской краски 55 и при этом внешний оберточный материал и внешняя обертка могут быть обычными материалами, т.е. они могут быть представлены соответственно бумажным внешним оберточным материалом с отпечатанной на 14 нем информацией и прозрачной внешней оберткой на основе ОРР (ориентированного полипропилена), которая термическим образом соединяется с внешней оберткой с разрывной лентой. Кроме того, можно будет использовать какое-то ароматическое вещество или другой подобный же материал, который будет придавать табачному изделию какой-то специфический аромат, можно будет вводить или наносить на один из компонентов упаковки внутри металлизированной внешней обертки на основе пленки PET или непосредственно в сигареты, фильтры сигарет или даже в сам табак. 8 данном контексте под ароматическим веществом понимается какое-то вещество, обладающее ароматом, запахом и т.д. Высокие защитные свойства внешней обертки должны предусматривать возможность сохранения этой оберткой аромата и запаха внутри самой внешней обертки и выделение этих веществ после использования разрывной ленты для разрушения внешней обертки. Ароматическое вещество можно ввести в упаковку многими различными путями. Например, естественный аромат табака можно усилить за счет добавления в табак различных ароматических веществ, например, ментолового масла или различных табачных экстрактов Сами сигареты, включая оберточную бумагу для сигарет, а также компоненты фильтров для сигарет, могут содержать аромаіическое вещество, включенное в сигареты в виде отдельного элемента либо в виде покрытия или частичного покрытия, нанесенного на сигареты в процессе их изготовления. Точно так же и внутренняя обертка из фольги или прочий оберточный материал с этикеткой могут содержать какое-то ароматическое вещество, которое будет включено сюда в виде индивидуального элемента либо в виде покрытия или частичного покрытия, нанесенного на подложки оберточного материала в процессе изготовления самого оберточного материала, а лучше в течение процесса изготовления самой упаковки. Независимо от способа введения ароматического вещества во внешнюю обертку, очень важно, чтобы это ароматическое вещество оставалось и сохранялось в упаковке с помощью эффективного защитного оберточного (внешнего) материала до момента использования разрывной ленты для разрушения внешней обертки с целью открытия пачки сигарет. После разрушения внешней обертки, содержащейся в ней, аромат или запах освобождается и все лица, находящиеся в непосредственной близости от открытой пачки сигарет, ощущают приятный запах. 71217 16 Таким образом, наиболее важным пренанесен, по меньшей мере, на одну из поимуществом настоящего изобретения являверхностей 5 или 6 пленки 3 внешней оберется то, что внешняя оболочка на основе тки 1 Термически свариваемый слой 3 полиэфирной пленки имеет значительно может быть нанесен на обе поверхности 5 и большую прочность на разрыв и сопротивле- 5 6 пленки 3 внешней обертки 1 Термически ние на протыкание по сравнению с обычной свариваемый слой 4 может быть нанесен внешней оболочкой на основе пленки из предварительно \\а внешнюю поверхность 6 ориентированного полипропилена. Кроме пленки 3 внешней обертки 1. тою, наличие металлизированного слоя на Внешняя обертка 1 может также вклювнешней обертке на основе пленки PET при- 10 чать термически запечатанный шов 8, термидает упаковке металлический блеск, коточески запечатанные концы 9 и рый значительно улучшает внешний вид и дополнительный термически свариваемый вызывает доверие к высокому качеству упаслой 10, нанесенный на внутреннюю 5 и кованного изделия. Кратко перечисленные, внешнюю 6 поверхности пленки 3 внешней а также прочие признаки и преимущества 15 обертки 1 в виде продольных полосок 11 настоящего изобретения станут ясными и вдоль верхнего 12 и нижнего 13 краев пленболее очевидными из следующего ниже деки 3 внешней обертки 1. которые контактитального описания предпочтительных варируют с термосвариваемым слоем 4 на антов изобретения. внутренней поверхности 5 пленки 3 для обСущность настоящего изобретения по- 20 разования сложенных и термически запечатанных концов 9 упаковки и поперечной ясняется чертежами, где на фиг. 1 - предполоски 14, расположенной между продольставлен частичный поперечный разрез ными полосками 11 вдоль краев 12, 13 пленвнешнего оберточного материала; ки 3 внешней обертки 1, входящей в контакт на фиг.2 - ьид в плане одной боковой стороны части полоски защитного оберточ- 25 с термосвариваемым слоем 4 на внутренней поверхности 5 пленки 3 для образования ного материала, иллюстрирующий один термически запечатанного шва 8 упаковки, предпочтительный вариант фиксированного Внутренняя обертка 1 может быть выполнерасположения слоя термосварки на этой бона из картона и служит для размещения куковой стороне; рительных изделий в пачках. иа фиг 3 - вид в плане другой баковой 30 стороны полоски защитного оберточного Изготовление и сборка упаковки для куматериала на фиг.2, иллюстрирующий предрительных табачных изделий осуществляетпочтительный вариант расположения слоя ся следующим образом. термосварки на этой другой стороне; Внешняя обертка 1 содержит слой подна фиг.4 ~ перспективный вид, частично 35 ложки на основе полиэфирной пленки 3, с вырывом, первого варианта высокоэффекпредпочтительно с двухосной ориентацией тивной защитной упаковки сигарет; и который будет представлен термическим на фиг 5 - перспективный вид, частично образом стабилизированной однослойной с вырывом, второго варианта высокоэффекили многослойной пленкой 3 на основе потивной защитной упаковки сигарет; 40 лиэтилентерефталата (PET) с толщиной, кона фиг.6 -- перспективный вид, частично леблющейся примерно от 6,3 мкм и с вырывом, высокоэффективной защитной примерно до 32 мкм, а лучше толщиной от картонной упаковки сигарет. 12,6 мкм до 15,2 мкм. Слой из полиэфирной Упаковка для курительных табачных изпленки 3 может иметь блестящую или матоделий, согласно настоящему изобретению, 45 вую отделку, что давно практикуется в дансодержит внешнюю обертку 1, покрываюной области. щую внутреннюю обертку 2 для размещения Металлический слой 7 наносится на одну табачных изделий, выполненную из пленки из поверхностен 5 или 6, причем нанесение 3 имеющую термически свариваемый слой этого слоя 7 осуществляется обычным спосо4 при этом внешняя обертка 1 выполнена из 50 бом вакуумного напыления предпочтительно до образования оптической плотности в полимерной пленки 3, одна из поверхностей 1,5-3,0, Спос-об вакуумного напыления 5 или 6 которой имеет металлический слой 7, можно также использовать для образования образованный вакуумным напылением покрытия или металлизации пленки 3 широПленка 3, из которой выполнена внешняя обертка 1, имеет толщину от 31 мкм до 6,3 55 ким разнообразием металлов, например цинком, никелем, серебром, медью, золотом мкм Кроме того, пленка 3 внешней обертки индием, оловом, нержавеющей сталью, хро1 может иметь толщину от 25 4 мкм до 12,7 мом, титаном или алюминием По настоящему мкм. А также толщина верхней обертки 1 изобретению предпочтение отдается металможет быть равна от 12.6 до 15,2 мкм Терлизации с помощью алюминия. мически свариваемый слой 4 может быть 11217 Пригодные для использования в настоящем изобретении пленки 3 на основе PET выпускают в промышленном масштабе ряд фирм, среди которых, в первую очередь, нужно упомянуть следующие: "ICI америкас 5 инк.", отделение "Ольм драйв", Вилминтон, Делавэр 19397, "Америкен хоехст корпорейшн", Григ, Южная Каролина 29652, ВСГ Бемис конвертер Филмс", Ошкош, Висконсин 54903, "Дюпон энд компани", 1007 Map- 10 кет стрит, Вилмингтон, Делавэр 19898 и "Сумитомо корпорейшен оф Америка" 611 Св.Майртл авеню, Клиаруотер, Флорида 34616. Используемые в настоящем изобретении пленки 3 вакуумного напыления выпу- 15 екают многие фирмы США, среди которых можно упомянуть "Кэмвакинтл., инк", Мористаун, Теннесси 37814, "Вакумет корпорейшн", 20 Эдисон драйв. Вайн, Нью-Джерси 07470, Эти пленки можно ме- 20 таллизировать с образованием блестящей поверхности с высокой отражательной способностью или атласнообразной поверхности с низкой отражательной способностью, причем выбор той или иной поверхности за- 25 висит от того, какую отделку (матовую или блестящую) имеет субстрат полиэфирной пленки перед моментом ее металлизации. Для изготовления упаковок по изобретению с равным успехом можно использовать обе 30 упомянутые поверхности. На любой стороне металлизированной пленки PET можно образовать слой печати, который может включать в себя как прозрачные краски, которые будут наноситься на 35 пленку 3 обычными печатными методами, т.е. либо методом ротационной глубокой печати, либо методом флексографической печати. В качестве типографской краски можно использовать ту, которую выпускают, 40 например, фирмы "Конвертере инк компани", 1301 Марк авеню, Линден, Нью-Джерси 07036 (краску выпускают под фирменным названием "Версаффлекс", "Тем-Профлекс" и "Полестрин"). Если в соответствии 45 с изобретением для упаковки сигарет в качестве внешней обертки 1 используется металлизированная алюминием пленка PET, тогда настоятельно рекомендуется оставлять выбранные участки пленки 3 без отпе- 50 чатэнной на них информации, чтобы эти участки пленки 3 сохраняли внешний вид алюминиевой фольги, который типичен для большинства упаковок сигарет. Такие участки могут включать в себя верхние 12 55 и нижние 13 сложенные края внешней обертки 1. Благодаря этому упаковка сигарет по изобретению имеет внешний вид, сопоставимый с обычными упаковками сигарет. 18 Термосвариваемые слои 9 состоят из термопластичного полимера с минимальной температурой сваривания в диапазоне от 90,56 до 135°С. При этом "расплавляемый термосвариваемый слой" 7 определяют как слой, который образует термосвариваемое соединение после приложения на него тепла выше минимальной температуры термосваривания и после приложения давления какой-то конкретной величины в течение какого-то конкретного времени нахождения материала под давлением, что хорошо известно специалистам в данной области. Слои 9 могут состоять из любого расплавляемого термосвариваемого материала, известного специалистам в данной области, например, из сополимеров винилов и иономеров на основе этил винилового ацетата или из модифицированных полипропиленов, а лучше полиэфиров. Слои 9 наносятся на одну или обе стороны защитной пленки 3 заданным образом и в точном соответствии с, отпечатанной на пленке 3 информацией На фиг.2 и 3 показаны противоположные стороны рулона (We) металлизированной пленки PET с отпечатанной на ней информацией, показанной на фиг.1. На фиг.2 показана внешняя поверхность 6 с отпечатанной на ней информацией, а на фиг.З показана нижняя поверхность 5, которая будет противоположной стороной пленки PET рулона, показанной на фиг.2. Материал рулона, показанного на фиг.2 и 3, подается в фасовочно-улаковочную машину для сигарет с рулона материала толщиной W тем же образом, каким обычная внешняя оберточная пленка ОРР подается в фасовочно-упаковочную машину для сигарет. Из фиг.2 ясно, что на всей или только на какой-то части металлизированной алюминием поверхности 7 пленки 3 можно отпечатать необходимую информацию, используя для этого, например, желтую прозрачную краску. После отпечатывания с использованием желтой прозрачной краски отпечатанная поверхность 7 будет иметь золотистый цвет либо с блестящим или атласным внешним видом в зависимости от того, имеет нижележащая пленка PET блестящую или матовую отделку. Чтобы придать разнообразную блестящую или атласную металлическую отделку защитному материалу, можно использовать другие цвета прозрачных типографских красок, которые наносятся на металлизированную алюминием поверхность?. Например, четыре участка на поверхности 7 соответствуют соответствующим боковым сторонам, передней и задней стенкам прямоугольной параллелепипедной 19 11217 упаковки сигарет; на этих участках можно отпечатывать прозрачной или непрозрачной красками соответствующую информацию, например, информацию о конструкции сигарет, о составе табака и т.д. На фиг.З ясно 5 видно, что нижняя или донная поверхность рулона пленки 3 является внутренней поверхностью 5 защитной внешней обертки 1 и рекомендуется не отпечатывать на ней никакой информации. 10 После отпечатывания на поверхности металлизированного алюминием слоя 7 расплавляемые термосвариваемые слои 4 и 9 наносятся заданным образом, Для термосваривания продольного бокового шва 8 15 внешней обертки 1 упаковки, необходимо будет наложить поперечные полоски 14 расплавляемых термосвариваемых слоев 4,9 на верхние 12 и нижние 13 поверхности рулона пленки 3 соответственно. После отрезания 20 соответствующей длины рулона пленки 3 для образования внешней обертки 1 для индивидуальной упаковки сигарет, необходимо будет установить полоски 14 с таким расчетом, чтобы они располагались друг над 25 другом для последующего их термосваривания. Подобным же образом оптимально располагаем к р о м о ч н ы е части 12, 13 термосвариваемого слоя 4 на поверхности термосвариваемого слоя 9 для последующе- 30 го термосваривания верхнего 12 и нижнего 13 сложенных клапанов внешней обертки 1. Участок верхней 12 или внешней 13 поверхностей внешней обертки 1 между кромочными частями рекомендуется не покрывать 35 термосвариваемым слоем 4, чтобы придать отпечатанному металлизированному слою внешней упаковки оптимальные скользящие свойства. Хотя на внутренней поверхности 5 внешней обертки 1 образован 40 термосвариваемый слой 9 заданным образом, однако этот термосвариваемый слой можно наносить на всю внутреннюю поверхность 5 рулона пленки 3 внешней обертки 1 только по той причине, что в данном случае 45 скользящие свойства этой поверхности не являются критическими. Теперь обратимся к фиг.4, где упаковка в данном случае является "мягкой пачкой" и содержит тару-контейнер, в котором обычно 50 размещается 20 сигарет по схеме 7-6-7 штук сигарет в каждой таре-контейнере. Тара-контейнер обычно включает в себя внутреннюю обертку и внешнюю обертку 1 с отпечатанной на ней информацией или 55 внешнюю оболочку с фирменной этикеткой. В качестве внутренней обертки 1 рекомендуется использовать ламинированный материал из металлической фольги и бумаги, например, алюминиевой фольги, которая ад 20 гезивным образом сцепляется с бумагой В качестве внешней обертки 1 с фирменной этикеткой рекомендуется использовать покрытую слоем каолина бумагу; внешняя обертка 1 с фирменной этикеткой включает в себя участок с отпечатанной на нем информацией, например, о конструкции сигареты и фильтра, различной графической информацией, составе табака и т.д., причем этот участок с информацией располагается на особой поверхности упаковки и в полном соответствии с отпечатанной на внешнем оберточном материале подобной же информацией. Внутренний оберточный ламинарный материал может быть сложен таким образом, чтобы получился шестисторонний прямоугольный параллелепипедныи контейнер, в котором сигареты располагаются таким образом, чтобы бумажная сторона ламинарного материала находилась на внутренней стороне контейнера, которая непосредственно соприкасается с сигаретами. Внешняя обертка 2 с фирменной этикеткой и прочей информацией складывается таким образом, чтобы она обязательно покрывала собой переднюю, заднюю, нижнюю и две боковые стенки внутренней обертки 1, оставляя не покрытой только верхнюю сложенную стенку внутренней обертки 1. Для удержания обертки на месте используется адгезивное вещество, которое наносят на внешнюю обертку 2 с этикеткой на донной ее части и на продольный боковой шов (не показан). Внутреннюю обертку 1, внешнюю обертку 2 с отпечатанной на ней этикеткой и прочей информацией или сами сигареты можно снабжать ароматическим веществом. Мягкая тара-контейнер имеет высокоэффективную защитную внешнюю обертку 2, отрезанную с рулона пленки 3, показанного на фиг.2 и 3. Внешняя обертка 2 обертывается вокруг передней, задней и боковых стенок мягкой тары-контейнера и запечатывается термическим образом вдоль продольного бокового шва 8, где наложены друг на друга расплавляемые термосвариваемые полоски 12, 13 (см. фиг.2 и 3). Верхние и нижние канты внешней обертки складываются точно так же, как и обычная внешняя обертка 2 на основе ОРР (ориентированный полипропилен), и термически свариваются друг с другом вдоль перекрывающего верхнего канта или шва 8 и соответствующего канта шва (на чертежах не показан) на нижней стороне упаковки. Разрывная лента для разрыва в продольном направлении внешней обертки 2 установлена между внешней снабженной этикеткой оберткой 2 и внешней оберткой 21 11217 упаковки, чтобы очертить контуры мягкой тары-контейнера Свободный конец разрывной ленты несколько выдается от нижней части внешней обертки 2 и точке расположения сваренного термическим образом про- 5 дольного шва 10 и функционирует а качестее кончика ленты для курильщика, который может с помощью этого кончика разрывной ленты легко и просто снять верхнюю часть внешней обертки 2. Если в какой-то внутрен- 10 ний компонент упаковки предварительно введено ароматическое вещество по описанной выше схеме, тогда из открытой пачки сигарет будет исходить аромат, что естественно усиливает привлекательность изде- 15 лия для потребителя. Следует иметь в виду, что для образования по существу непроницаемого защитного уплотнения высокого качества, необходимо чтобы верхние и нижние сложенные торце- 20 вые канты или швы, а также продольный боковой шов включили в себя образуемые термическим образом уплотнения между термосвариваемыми слоями 4, 9, а также между частью термосваривземого слоя 4 и 25 другой частью этого же термосвариваемого слоя 4 и образуемые термическим образом уплотнения между частью термосвариваемого слоя 9 и другой частью этого Ж термоЭ ' свариваемого слоя 9. Способ запечатывания 30 термосвариваемых слоев 4,9 внешней обертки 2 идентичен тому, который описан в патенте США N? 4807745, который включен сюда в качестве ссылочного материала или прототипа. 35 Этап термосваривания рекомендуется осуществлять обычным способом, т.е. за счет приложения тепла на полностью сложенную внешнюю обертку в верхней и нижней частях упаковки. Меньшая толщина 40 металлизированной внешней обертки на основе PET (калибра 40-60) по сравнению с обычной внешней оберткой на основе ОРР (калибр 80), а также большая теплопроводность металлизированной внешней обертки 45 на основе PET, что обусловлено наличием металлического слоя 7 (см. фиг. 1), и более высокая температура плавления и теплового разрушения полиэфирной пленки - все эти факторы обеспечивают значительно боль- 50 шую гибкость в выборе температуры термосвйривания, давления термосваривания и длительности выдерживания материала под давлением, что собственно и дает возможность получить упаковку высокого качества 55 при высоких скоростях изготовления самих упаковок (свыше 400 упаковок в минуту). Внешняя обертка 2 предназначена для использования в обычных машинах по образованию внешней обертки на мягких пачках сигарет, например п оберточной мпшине модели 716 фирмы "Скандиа пекинг мятинери", Клифтон. Нью-Джерси или модели 4350 фирмы "Г Д сосиетиа пер Азиони" Полония, Италия. Всем специалистам в данной области ясно, что упомянутые машины способны обертывать тару-контейнер с сигаретами термосваремной внешней оберткой и разрывной лентой Теперь еще раз обратимся к фиг 4, где иллюстрируемая здесь упаковка сигарет изготовлена таким образом, что внешняя обертка с этикеткой и внешняя обертка 2 центрируются относительно друг друга с целью фиксированного расположения отпечатанной информации на поверхностях внешней обертки с этикеткой и внешней обертки 2, например, отпечатанной информации на внешней обертке 2 и отпечатанной информации на внешней обертке с этикеткой. Следовательно, после полного или частичного удаления внешней обертки 2 с тары-контейнера расположение отпечатанной информации на внешней обертке с этикеткой будет по существу совпадать с расположением отпечатанной информации на внешней обертке Теперь обратимся к фиг,5, где показан другой вариант упаковки для сигарет по настоящему изобретению и где этот вариант упаковки обозначен ссылочной позицией. Упаковка в данном случае представлена "жесткой пачкой" или "несминаемой пачкой" и содержит тару-контейнер с шарнирной крышкой, который обычно изготовляют из упругого материала. В качестве картонного материала рекомендуется использовать твердый отбеленный сульфатный картон низкой плотности с толщиной примерно в 0,012 дюйма, Уже известные образцы тарыконтейнеров с шарнирной крышкой описаны в патентах США №№ 3874581. 3858788, 3944066 и 4852734. Тара-контейнер содержит корпус с передней стенкой и боковой стенкой. Часть корпуса также имеет нижнюю или донную стенку, боковую стенку, противоположную боковой стенке, и заднюю стенку, противоположную передней стенке и которая не показана на фиг.5. Тара-контейнер также содержит крышку, которая выполнена за одно целое и как бы подвешена к задней стенке корпуса. Крышка имеет переднюю стенку боковую стенку и верхнюю стенку (см фиг.5), а также не показанные здесь боковую стенку и заднюю стенку, которые расположены как раз напротив боковой стенки и передней стенки соответственно. В таре-коитейнере обычно размещается двадцать сигарет, которые располагаются 23 11217 внутри тары-контейнера по схеме 7-6-7. Обычно сигареты размещены о пределах внутренней прокладки (на чертежах не показана) из ламинированного материала на основе металлическая фольга/бумага с соответствующим оттягивающим кончиком 100, который также изготовлен из ламинарного материала на основе металлической фольги/бумаги и который установлен поверх верхних концов сигарет и под верхней стенкой крышки. После открытия крышки тары-контейнера и удаления оттягивающего кончика обнажаются верхние концы сигарет. В упаковку можно вводить по уже описанному выше способу какое-то ароматическое вещество. Тара-контейнер с шарнирной крышкой снабжен высокоэффективной защитной внешней оберткой, которая отрезается от показанного на фиг.2 и 3 рулона. Внешняя обертка обматывается вокруг передней, задней и боковых стенок корпуса и крышки тары-контейнера и сваривается термическим образом вдоль продольного бокового шва 104, где расплавляемые термосвариваемые полоски 10 (см. фиг.2 и 3) накладываются друг на друга. Верхний и нижний канты внешней обертки 2 складываются точно таким же образом, как и канты обычной внешней обертки па основе ОРР, а затем они спариваются вместе термическим образом вдоль перекрывающего верхнего канта или шва и нижнего канта/шва (на чертеже не показан). Разрывная лента для разрезания внешней обертки расположена между частью корпуса и внешней оберткой упаковки с таким расчетом, чтобы она четко очерчивала или ограничивала тару-контейнер в точке, как раз под нижней кромкой передней стенки крышки. Свободный конец разрывной ленты выступает из-под внешней обертки 2 в точке расположения термосваренного продольного шва и используется в качество кончика, за который берется курильщик, чтобы снять эту часть внешней обертки, которая покрывает крышку тары-коитейнера. Термосваривание показанной на фиг.5 упаковки осуществляется способом, идентичным уже описанному в связи с рассмотрением упаковки, показанной на фиг.4. Внешняя обертка упаковки по настоящему изобретению предназначена для использования обычными машинами для внешней упаковки твердых или жестких пачек сигарет, например, с упаковочными машинами модели №716 фирмы "Скандиа"или модели 4350 фирмы " В . Д " Эти машины способны образовывать на таре-контейнере термически сваренную внешнюю обертку и 5 10 15 20 25 30 35 40 45 50 55 24 разрывную ленту способом, который хорошо знаком всем специалистам в данной области. Упаковка сигарет образуется точно таким же образом, как и показанная на фиг.5 упаковка сигарет, т.е. необходимо сделать так, чтобы отпечатанная на таре-контейлере информация центрировалась относительно отпечатанной на внешней обертке информации. На фиг.6 показан вариант внешнего оберточного картона для упаковок сигарет по настоящему изобретению, который обозначен на этом чертеже ссылочной позицией. Выступающая в качестве внешней обертки картонная коробка содержит прямоугольную параллелепипедную картонную коробку, с н а б ж е н н у ю п е р е д н е й и з а д н е й стенками, двумя боковыми стенками и двумя торцевыми частями и которую рекомендуется изготавливать из картонного материала. В картонной коробке размещается множество упаковок сигарет. В показанном на фиг.6 варианте в картонной коробке размещается индивидуальных упаковок сигарет, которые уложены здесь двумя рядами, по пять о каждом, хотя вполне понятно, что изобретение допускает использование других размеров картонной коробки и других схем расположения индивидуальных упаковок сигарет в этой коробке, т.е. в коробке можно укладывать большее или меньшее количество индивидуальных упаковок. Одна боковая стенка картонной коробки содержит двухстеиный сложенный кант, который можно будет обычным образом и с помощью соответстпующего адгезивного вещества скрепить с упомянутой стенкой. Картонная коробка снабжена высокоэффективной защитной внешней оберткой, изг о т о в л е н н о й из того же р у л о н н о г о материала, который был показан на фиг.1-3. Внешняя обертка обертывается вокруг передней, задней и боковых стенок картонной коробки и сваривается термическим образом вдоль продольного шва. Открытые концы внешней обертки картонной коробки загибаются через концы картонной коробки точно таким же образом, как и обычная внешняя обертка на основе ОРР, после чего они термическим образом свариваются вдоль перекрывающего верхнего канта или шва и нижнего канта/шва (не показан). На внешней обертке можно отпечатать графическую информацию или другую необходимую информацию. Как и в уже описанных вариантах изобретения, отпечатанная графическая информация может располагаться в какой-то постоянной зависимости с отпечатанной информацией (не показана) на картонной коробке. 25 11217 Разрывная лента для снятия внешней обертки расположена между картонной коробкой и внешней оберткой с таким расчетом, чтобы она очерчивала или ограничивала стенки картонной коробки, смежные с верх- 5 ним концом самой картонной коробки. Свободный конец разрывной ленты несколько выдается из-под внешней обертки на сваренном термическим образом продольном шве и он выступает в качестве кончика, за 10 который берется курильщик, чтобы снять верхний торцевой кант и обнажить конец картонной упаковки. Запечатывание термосваркой внешней обертки картонной коробки (см. фиг.6) осу- 15 ществляется способом, который уже был описан выше в связи с рассмотрением показанной на фиг.4 упаковкой. Картонная коробка с внешней оберткой также может содержать какое-то ароматическое вещест- 20 во, введенное сюда способом, который уже был описан в связи с рассмотрением показанных на фиг.4 и 5 вариантов изобретения. Пример. Защитные внешние оберточные матери- 25 алы изготовляли следующим образом. Для изготовления защитного внешнего оберточного материала использовали полиэфирные однослойные и совместно зкструдированные многослойные полиэфирные 30 ориентированные (PET) пленки фирмы "ІСІ америкас инк", которые имели толщину от 48 до 60 калибров (gauge) и которые отличались отличным блеском, малой мутностью и хорошими свойствами последующей их обработ- 35 ки. Эти пленки продают под торговыми названиями "Мелинекс" 800, "Мелинекс" 850 и "Мелинекс" 851. Пленки PET подвергали металлизации алюминием в вакууме в соответствии с обычными разработанными 40 фирмой "Кемвак инт-л., инк" процедурами, а их оптическую плотность доводили до 2,0 по методу, разработанному специалистами фирмы "Вакумент корпорейшн". Затем на металлизированную и на неметаллизиро- 45 ванную поверхности этих пленок наносится (отпечатывается) необходимая информация обычными методами ротационной глубокой печати с использованием следующих фирменных типографских красок для ротацион- 50 ной глубокой печати: "Версафлекс" GP-4252 и GP-4253; "Тем-Про-Флекс" СР-116997, СР116974, СР-116971, СР-116998, СР-116973 и СР-116512 вместе с наполнителем или разбавителем V-91511, причем все эти краски и 55 дополнительные компоненты выпускает фирма "Конвертере инк компани". Затем на металлизированную поверхность пленки PET с отпечатанной на ней информацией также с помощью обычных ме 26 тодов ротационной глубокой печати наносится слой термического сплривпния, состоящий из модифицированного полиэфира (он имеет номер обозначения 9702-001), выпускаемого фирмой "Валепар корпорейшн", 2000 Вестхолл стрит, Питсбург, штат Пенсильвания 15233. Покрытие из модифицированного полиэфира отличается исключительной прозрачностью, а коэффициент его трения находится между 0,15 и 0,30. Образуемое о результате термического сваривания покрытие подвергали испытанию тремя различными способами с последующим его практическим испытанием в ходе его использования для обертывания (с внешней стороны) мягких упаковок сигарет в обычной оберточной машине, которую выпускает фирма "Г.Д, сосиета пер Азиони "энд и фирма "Скандиа". В ходе первого испытания слой термического сваривания использовали в качестве общего покрытия для всей внутренней неметаллизированной поверхности внешней обертки упаковки сигарет. Отпечатанную информацию наносили на внешнюю металлизированную поверхность внешней обертки с последующим нанесением слоя термического сваривания в зоны, где в течение процесса складывания канта и его сваривания требуется особая осторожность и внимание. В ходе проведения второго испытания слой термического сваривания использовали в качестве общего покрытия для металлизированной поверхности совместно экструдированной многослойной пленки (PET (пленки "Мелинекс" 850 и 851 фирмы "1С!"}, которую в данном случае использовали в качестве внутренней поверхности онешней обертки упаковки. Отпечатанную информацию наносили на неметаллизированную сторону внешней оберточной пленки. В течение процесса термического сваривания внешнюю обертку на основе многослойной пленки PET складывали, а ее внешнюю поверхность сваривали с самой этой пленкой или с внутренним слоем термического сваривания, В ходе третьего испытания наносили на внутренний слой. На внешнюю поверхность наносили слой термического сваривания, причем именно в указанных точках требуется особая осторожность и внимание при выполнении процедуры складывания и запечатывания сваркой. Каждую из трех подвергаемых испытанию пленок разрезали на ширину, которая наилучшим образом соответствует машине по упаковке с внешней стороны пачек с сигаретами, а затем наматывали на валик для последующего использования в процессе образования внешней обертки для обычных 27 11217 мягких пачек сигарет. Используемая в данном случае оберточная машина способна обертывать упаковки сигарет в обычную внешнюю обертку на основе ОРР со скоростью 500 упаковок в минуту. На оберточной машине фирмы 'Т.Д." в экспериментальном порядке была достигнута скорость обертки тремя опытными обертками в 470 упаковок в минуту. В нижеследующей таблице1 приводятся данные относительно результатов сравнения эффективности металлизированной оберточной пленки PET по настоящему изобретению и обычной оберточной пленки СРР толщиной в 80 (калибр) (под эффективностью имеются в виду защитные свойства оберточных пленок против пропускания влаги и кислорода). Проводили также стандартное испытание по срокам хранения, чтобы определить потери (или увеличение) влажности за какойто период времени хранения табака - сигарет в трех различных типах упаковки, а именно в стандартных картонных коробках без внешней обертки, в стандартных картонных коробках с внешней оберткой пленкой на основе ОРР толщиной 80 (калибр) и в стандартных картонных коробках с внешней оберткой из металлизированной пленки на основе PET (МРЕТ) по настоящему изобретению. Все стандартные картонные коробки, о которых содержались у п а к о в к и сигарет, обертывали пленкой ОРР толщиной 80 (калибр). Образцы картонных коробок для проведения испытания на срок хранения выбирали из множества стандартных картонных коробок, изготовленных в одно время, чтобы все они имели одинаковое первоначальное содержание влаги. Некоторые из этих картонных коробок обертывали пленкой ОРР толщиной 80, другие обертывали пленкой МРЕТ, а некоторые вообще не обертывали. Чтобы установить первоначальное содержание влажности табака сигарет, которые были упакованы в картонные коробки, брали образец табака сигарет из какой-то конкретной картонной коробки и определяли по стандартной процедуре фактическое содержание влажности табака в виде процента общего веса табака. Именно это значение фактического содержания влажности рассматривали в качестве первоначального содержания влажности табака во всех образцах картонных коробок. Картонные коробки взвешивали, чтобы определить начальный вес каждой картонной коробки при начальном содержании влажности. Затем картонные коробки разделяли на три группы, причем в каждой группе обязательно находились картонные коробки каждого типа, т.е. без внешней обертки, обернутые 5 10 15 20 25 30 35 40 45 50 55 28 пленкой ОРР толщиной 80 и обернутые пленкой МРЕТ Каждую группу из трех типов картонных коробок размещали в одном из трех помещений с различной и строго контролируемой окружающей средой, т.е. в этом помещении поддерживалась какая-то конкретная температура (Т) и относительная влажность (RH). Периодически картонные коробки каждой группы взвешивали и на основе первоначального содержания влажности и разности в весе от первоначального веса каждой картонной коробки рассчитывали содержание влажности табака в каждой картонной коробке. В таблице 2 приводятся данные относительно среднего содержания влажности испытуемых картонных коробок каждого типа после семи (7) недель. Хотя защитный упаковочный материал по настоящему изобретению описан и проиллюстрирован выше в качестве внешней обертки для упаковки картонных коробок для табачных изделий, однако этот же защитный материал по изобретению можно использовать также и в качестве внутренней прокладки или внутренней обертки вместо обычного ламинарного материала на основе металлической фольги/бумаги. В случае использования защитного упаковочного материала по и з о б р е т е н и ю в качестве внутренней обертки вместо обычного ламинарного материала на основе металлической фольги/бумаги. В случае использования защитного упаковочного материала по изобретению о качестве внутренней обертки отпадает необходимость в отпечатывании на нем какой-то информации, а слой термического сваривания можно будет располагать на одной или обеих его сторонах. Внешняя обертка с этикеткой может быть представлена обычной мягкой или жесткой пачкой, а в качестве внешней обертки можно использовать обычную оптически чистую и термически свариваемую внешнюю оболочку на основе пленки ОРР и с разрывной лентой. Показанный на фиг.4 альтернативный вариант изобретения содержит: внутреннюю прокладку, состоящую из металлизированной пленки с отпечатанной на ней информацией или без таковой со слоем или слоями термического сваривания для запечатывания сложенной верхней стенки или канта и нижней стенки или канта (не показан); внешнюю обертку с этикеткой из бумаги с отпечатанной информацией и внешнюю обертку из оптически чистого полимерного материала, например, способный термически свариваться ориентированный полипропилен (ОРР). Разрывная лента, которая идентична разрывной ленте, расположена 29 11217 ЗО ную оптически чистую и термически сварина внутренней прокладке и предназначена ваемую внешнюю оболочку на основе оридля разрыва металлизированной пленки ентированного полипропилена (ОРР) PET внутренней прокладки этого альтернаразрывной лентой. Для упаковки табачных тивного варианта. изделий можно также использовать только В этом альтернативном варианте изометаллизированный упаковочный материал бретения защитные свойства обеспечивают на основе полиэтилентерефгалата (PET), термически сваренной внутренней прокладпричем это относится к ситуации, когда сама кой и по этой причине термически свариваупаковка или ее содержимое обеспечивают емые свойства внешней обертки не играют той критической роли, которую они играют в 10 достаточную опору для образования вдоль швов/кантов упаковки термически свариваобычных упаковках сигарет. Следовательно, емых соединений. скользящие характеристики внешней обертХотя суть настоящего изобретения была ки можно значительно улучшить без ухудшеописана и проиллюстрирована на примерах. ния защитных свойств всей упакооки. Упаковочный материал по изобретению 15 предпочтительных вариантов, однако всем специалистам в данной области совершенможно также использовать в качестве внешно ясно, что настоящее изобретение предусней обертки с этикеткой, на которой будет матривает возможность осуществления отпечатана соответствующая информация и многих модификаций и изменений без отхона одной или на обеих сторонах которой располагаются слои термической сварки. В 20 да от сути и объема изобретения Следовательно, объем настоящего изобретения качестве внутренней обертки может выстуограничивается лишь рамками прилагаемых пать обычный ламинарный материал из мепунктов формулы изобретения и соответстталлической фольги и бумаги, а в качестве вующими правилами закона. внешней обертки можно использовать обыч25 Таблица 1 Пропускание влаги Пропускание кислорода ч (г/100 дм/24 часа) при 100Ф(37,7°С), • при73 о С(22,7°С)и0% 90% относительной влажности относительной влажности Металлизированная PET, 48 калибр (куб. с/100 дм/24 часа) 0.1 0,038 0,516 ОРР, 80 калибр 113,0 Таблица 2 Ф/RHCRH-относительная влажность) Начальное содержание влажности, % Содержание влажности в конце 7 недель. % стандартная ко станд. коробка, станд. коробка, робка без внеш обернутая плен обернутая плен гіей обертки кой ОРР, 80 кой МРЕТ 96(36°С)/2О 12,3 7,4 9,9 11.9 76(24°С)/34 12,3 11,0 11,8 12,2 88(31°С)/80 12,3 14,2 12,9 12,3 * У' 11217 А 7ZZZV If L и7 7 11217 РЙ Г 4 , Упорядник Замовлення 4053 Техред М Моргентал Коректор Л Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
