Магнітний замок

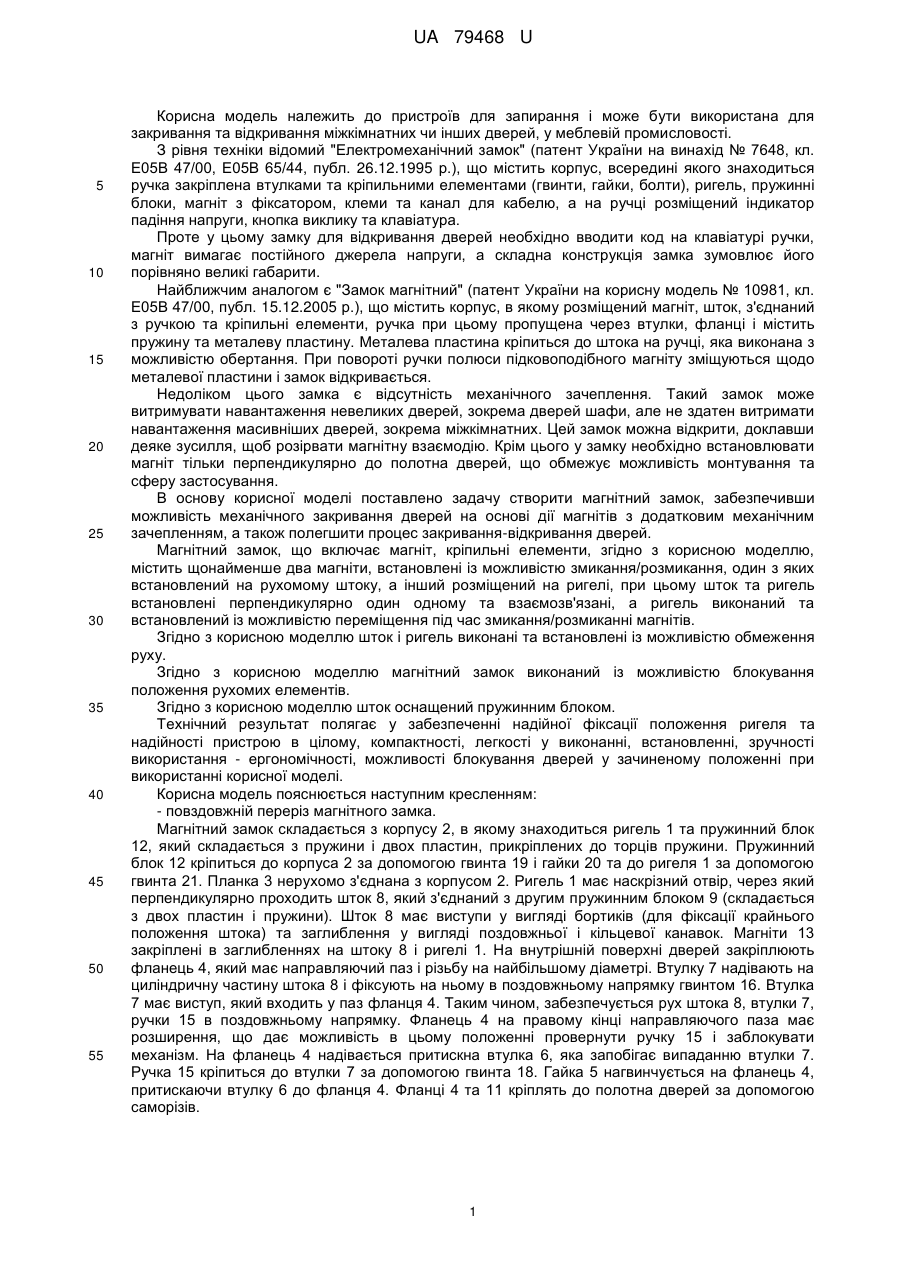

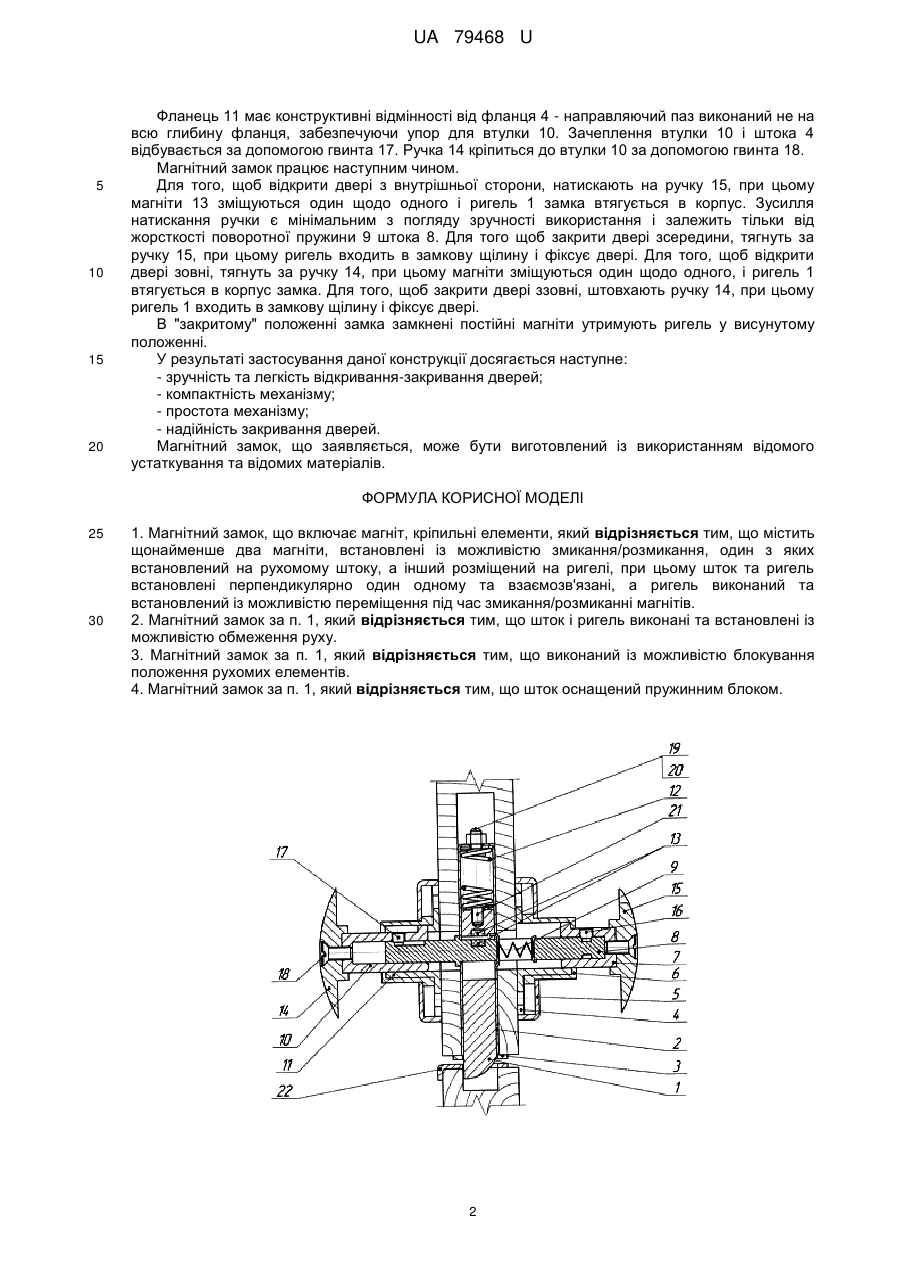

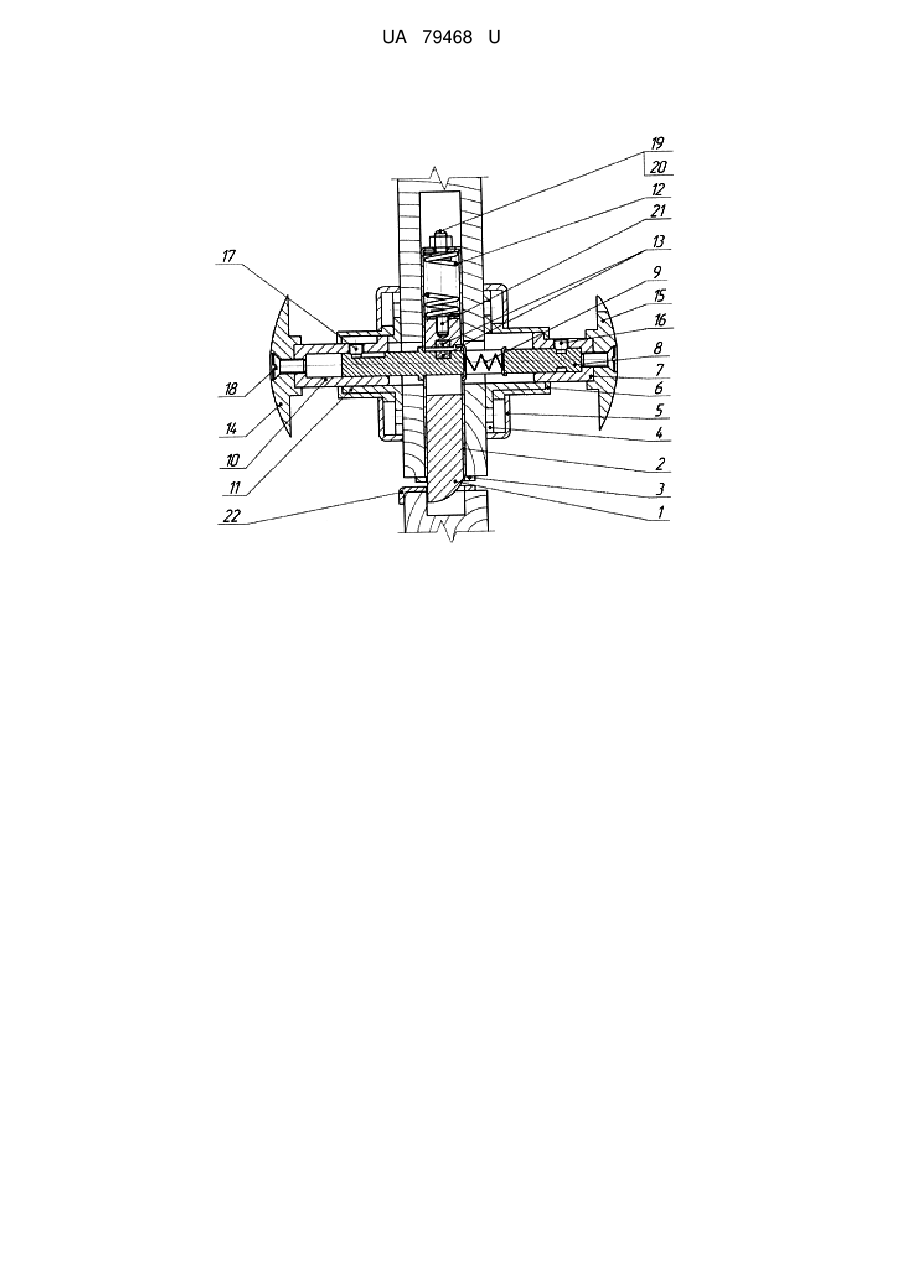

Реферат: Магнітний замок включає магніт, кріпильні елементи. Магнітний замок містить щонайменше два магніти, встановлені із можливістю змикання/розмикання, один з яких встановлений на рухомому штоку, а інший розміщений на ригелі, при цьому шток та ригель встановлені перпендикулярно один одному та взаємозв'язані, а ригель виконаний та встановлений із можливістю переміщення під час змикання/розмиканні магнітів. Шток і ригель виконані та встановлені із можливістю обмеження руху. Магнітний замок виконаний із можливістю блокування положення рухомих елементів. Шток оснащений пружинним блоком. UA 79468 U (54) МАГНІТНИЙ ЗАМОК UA 79468 U UA 79468 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для запирання і може бути використана для закривання та відкривання міжкімнатних чи інших дверей, у меблевій промисловості. З рівня техніки відомий "Електромеханічний замок" (патент України на винахід № 7648, кл. E05B 47/00, E05B 65/44, публ. 26.12.1995 р.), що містить корпус, всередині якого знаходиться ручка закріплена втулками та кріпильними елементами (гвинти, гайки, болти), ригель, пружинні блоки, магніт з фіксатором, клеми та канал для кабелю, а на ручці розміщений індикатор падіння напруги, кнопка виклику та клавіатура. Проте у цьому замку для відкривання дверей необхідно вводити код на клавіатурі ручки, магніт вимагає постійного джерела напруги, а складна конструкція замка зумовлює його порівняно великі габарити. Найближчим аналогом є "Замок магнітний" (патент України на корисну модель № 10981, кл. E05B 47/00, публ. 15.12.2005 р.), що містить корпус, в якому розміщений магніт, шток, з'єднаний з ручкою та кріпильні елементи, ручка при цьому пропущена через втулки, фланці і містить пружину та металеву пластину. Металева пластина кріпиться до штока на ручці, яка виконана з можливістю обертання. При повороті ручки полюси підковоподібного магніту зміщуються щодо металевої пластини і замок відкривається. Недоліком цього замка є відсутність механічного зачеплення. Такий замок може витримувати навантаження невеликих дверей, зокрема дверей шафи, але не здатен витримати навантаження масивніших дверей, зокрема міжкімнатних. Цей замок можна відкрити, доклавши деяке зусилля, щоб розірвати магнітну взаємодію. Крім цього у замку необхідно встановлювати магніт тільки перпендикулярно до полотна дверей, що обмежує можливість монтування та сферу застосування. В основу корисної моделі поставлено задачу створити магнітний замок, забезпечивши можливість механічного закривання дверей на основі дії магнітів з додатковим механічним зачепленням, а також полегшити процес закривання-відкривання дверей. Магнітний замок, що включає магніт, кріпильні елементи, згідно з корисною моделлю, містить щонайменше два магніти, встановлені із можливістю змикання/розмикання, один з яких встановлений на рухомому штоку, а інший розміщений на ригелі, при цьому шток та ригель встановлені перпендикулярно один одному та взаємозв'язані, а ригель виконаний та встановлений із можливістю переміщення під час змикання/розмиканні магнітів. Згідно з корисною моделлю шток і ригель виконані та встановлені із можливістю обмеження руху. Згідно з корисною моделлю магнітний замок виконаний із можливістю блокування положення рухомих елементів. Згідно з корисною моделлю шток оснащений пружинним блоком. Технічний результат полягає у забезпеченні надійної фіксації положення ригеля та надійності пристрою в цілому, компактності, легкості у виконанні, встановленні, зручності використання - ергономічності, можливості блокування дверей у зачиненому положенні при використанні корисної моделі. Корисна модель пояснюється наступним кресленням: - повздовжній переріз магнітного замка. Магнітний замок складається з корпусу 2, в якому знаходиться ригель 1 та пружинний блок 12, який складається з пружини і двох пластин, прикріплених до торців пружини. Пружинний блок 12 кріпиться до корпуса 2 за допомогою гвинта 19 і гайки 20 та до ригеля 1 за допомогою гвинта 21. Планка 3 нерухомо з'єднана з корпусом 2. Ригель 1 має наскрізний отвір, через який перпендикулярно проходить шток 8, який з'єднаний з другим пружинним блоком 9 (складається з двох пластин і пружини). Шток 8 має виступи у вигляді бортиків (для фіксації крайнього положення штока) та заглиблення у вигляді поздовжньої і кільцевої канавок. Магніти 13 закріплені в заглибленнях на штоку 8 і ригелі 1. На внутрішній поверхні дверей закріплюють фланець 4, який має направляючий паз і різьбу на найбільшому діаметрі. Втулку 7 надівають на циліндричну частину штока 8 і фіксують на ньому в поздовжньому напрямку гвинтом 16. Втулка 7 має виступ, який входить у паз фланця 4. Таким чином, забезпечується рух штока 8, втулки 7, ручки 15 в поздовжньому напрямку. Фланець 4 на правому кінці направляючого паза має розширення, що дає можливість в цьому положенні провернути ручку 15 і заблокувати механізм. На фланець 4 надівається притискна втулка 6, яка запобігає випаданню втулки 7. Ручка 15 кріпиться до втулки 7 за допомогою гвинта 18. Гайка 5 нагвинчується на фланець 4, притискаючи втулку 6 до фланця 4. Фланці 4 та 11 кріплять до полотна дверей за допомогою саморізів. 1 UA 79468 U 5 10 15 20 Фланець 11 має конструктивні відмінності від фланця 4 - направляючий паз виконаний не на всю глибину фланця, забезпечуючи упор для втулки 10. Зачеплення втулки 10 і штока 4 відбувається за допомогою гвинта 17. Ручка 14 кріпиться до втулки 10 за допомогою гвинта 18. Магнітний замок працює наступним чином. Для того, щоб відкрити двері з внутрішньої сторони, натискають на ручку 15, при цьому магніти 13 зміщуються один щодо одного і ригель 1 замка втягується в корпус. Зусилля натискання ручки є мінімальним з погляду зручності використання і залежить тільки від жорсткості поворотної пружини 9 штока 8. Для того щоб закрити двері зсередини, тягнуть за ручку 15, при цьому ригель входить в замкову щілину і фіксує двері. Для того, щоб відкрити двері зовні, тягнуть за ручку 14, при цьому магніти зміщуються один щодо одного, і ригель 1 втягується в корпус замка. Для того, щоб закрити двері ззовні, штовхають ручку 14, при цьому ригель 1 входить в замкову щілину і фіксує двері. В "закритому" положенні замка замкнені постійні магніти утримують ригель у висунутому положенні. У результаті застосування даної конструкції досягається наступне: - зручність та легкість відкривання-закривання дверей; - компактність механізму; - простота механізму; - надійність закривання дверей. Магнітний замок, що заявляється, може бути виготовлений із використанням відомого устаткування та відомих матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Магнітний замок, що включає магніт, кріпильні елементи, який відрізняється тим, що містить щонайменше два магніти, встановлені із можливістю змикання/розмикання, один з яких встановлений на рухомому штоку, а інший розміщений на ригелі, при цьому шток та ригель встановлені перпендикулярно один одному та взаємозв'язані, а ригель виконаний та встановлений із можливістю переміщення під час змикання/розмиканні магнітів. 2. Магнітний замок за п. 1, який відрізняється тим, що шток і ригель виконані та встановлені із можливістю обмеження руху. 3. Магнітний замок за п. 1, який відрізняється тим, що виконаний із можливістю блокування положення рухомих елементів. 4. Магнітний замок за п. 1, який відрізняється тим, що шток оснащений пружинним блоком. 2 UA 79468 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
