Замок магнітний

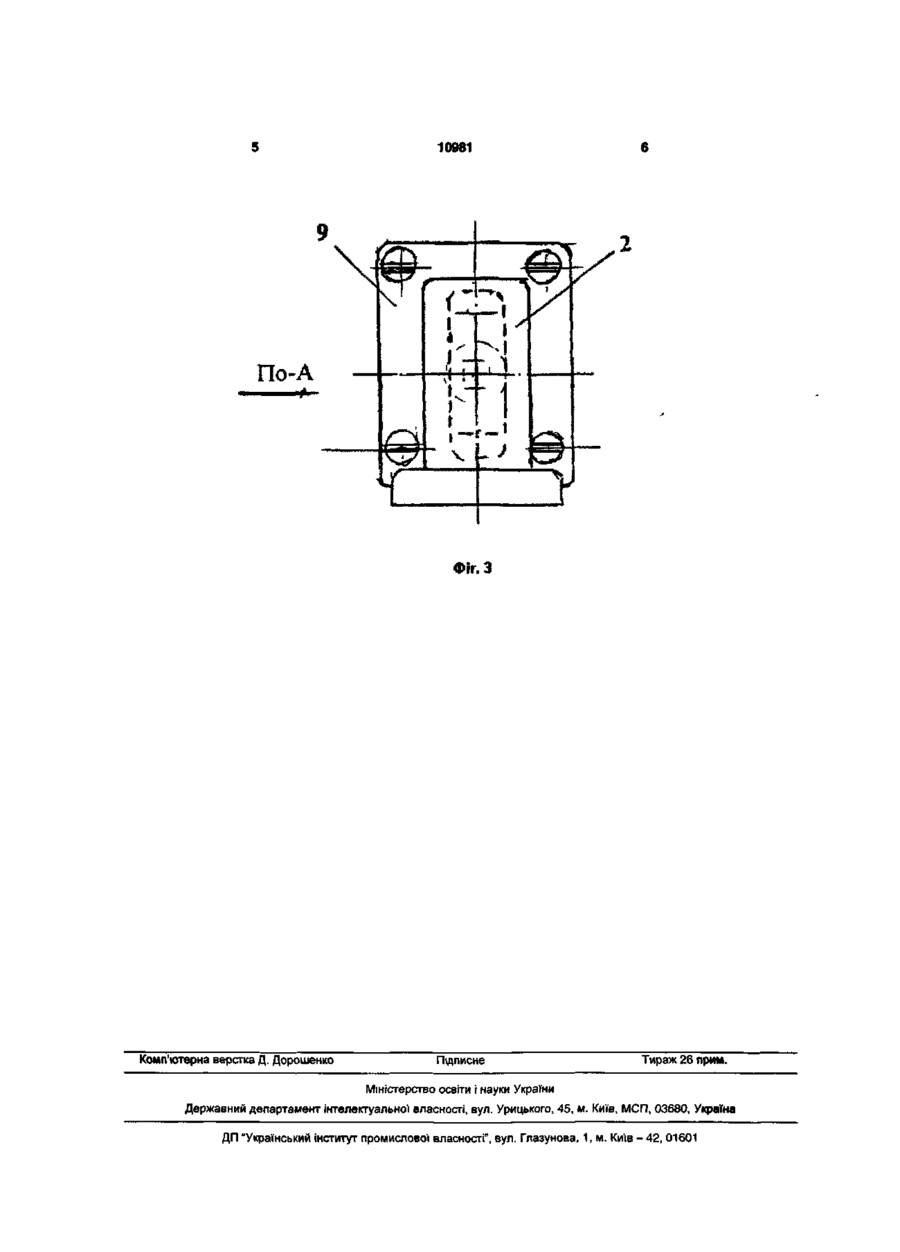

Замок, що містить магніт і взаємодіючу з ним залізну пластину, які кріпляться на дверях і рамі, який відрізняється тим, що з метою полегшення зусилля, прикладеного при відкритті дверей, магніт або пластина виконані поворотними щодо один одного для розмикання магнітного поля. Замок відноситься до техніки замочних пристроїв, зокрема, до фурнітури, що використовується в меблевій промисловості, із застосуванням постійних магнітів. У патентних джерелах відомі замки із застосуванням магнітів, див. наприклад ав. свід. № 2017009, кл. Е 05 В/00 і № 2018611, кл. Е.05 В 47/10. Проте, прототипом для розробки пропонованого замку послужив замок, що містить постійний, переважно підковообразний магніт, що взаємодіє з пластиною, яка володіє магнітними властивостями, наприклад, залізної. Такі замки широко застосовуються, але ніде в патентних джерелах не були знайдені. Магніт кріпиться, наприклад, на дверях, а пластина на рамі дверей або стінці шафи. Сильний магніт добре притягає двері, проте, має недолік, який полягає в тому, що необхідно докласти велике зусилля, щоб відкрити її.. Пропонований замок позбавлений цього недоліку, завдяки тому, що магніт або взаємодіюча з ним пластина виконані поворотними навкруги осі магнітного поля, створюваного підковообразним магнітом. На Фіг.1 показано креслення замку, вбудованого в шафу, в замкнутому положенні, коли полюси магніту і пластини знаходяться паралельно один одному (вигляд зверху). На Фіг.2 показано положення, коли залізна пластина, закріплена на рукоятки, повернена на 90° щодо магніту. На Фіг.З приведена схема кріплення замку на дверях. Замок складається з підковообразного магніту 1, закріпленого за допомогою пластмасового кронштейна 2 до стіни шафи і залізної (сталевий) пластини 3, закріпленої на кінці рукоятки 4, яка пропущена через отвір в дверях 5, через набір деталей: втулки 6, компенсаційних прокладок 7, виконаних, наприклад, з пластмаси, дротяної сталевої спіралі 8, повернення рукояті в початкове положення, не магнітних металевих пластин 9 і 10, між якими знаходиться спіраль (пружина). Закінчення рукоятки і отвір в залізній пластині виконано у вигляді квадрата. Для кріплення пластини до рукоятки служить гвинт 11. Замість залізної пластини може бути застосований інший магніт. Працює замок таким чином: при закритих дверях полюса магніту і пластини знаходяться паралельно один до одного. Магнітносилові лінії замкнуті. При відкритті дверей, рукояттю повертають пластину щодо магніту приблизно на 90°. Магнітносилові лінії розмикаються і двері легко відкриваються. При збільшенні товщини дверей частина компенсаційних прокладок, при установці замку прибирають. 00 о І міф 1-8601 10981 г \ По-А Фіг.З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
