Спосіб прокладання трубопроводів

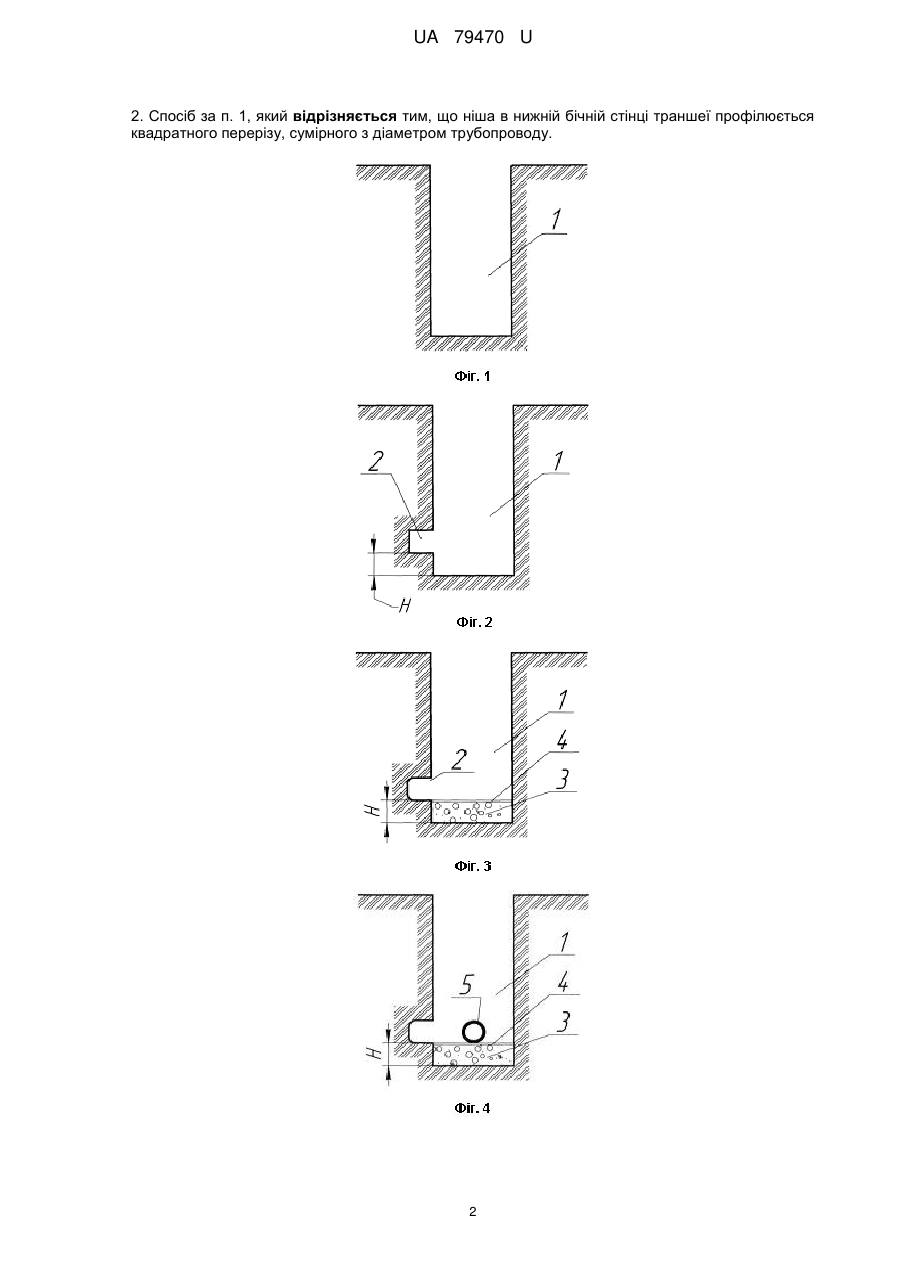

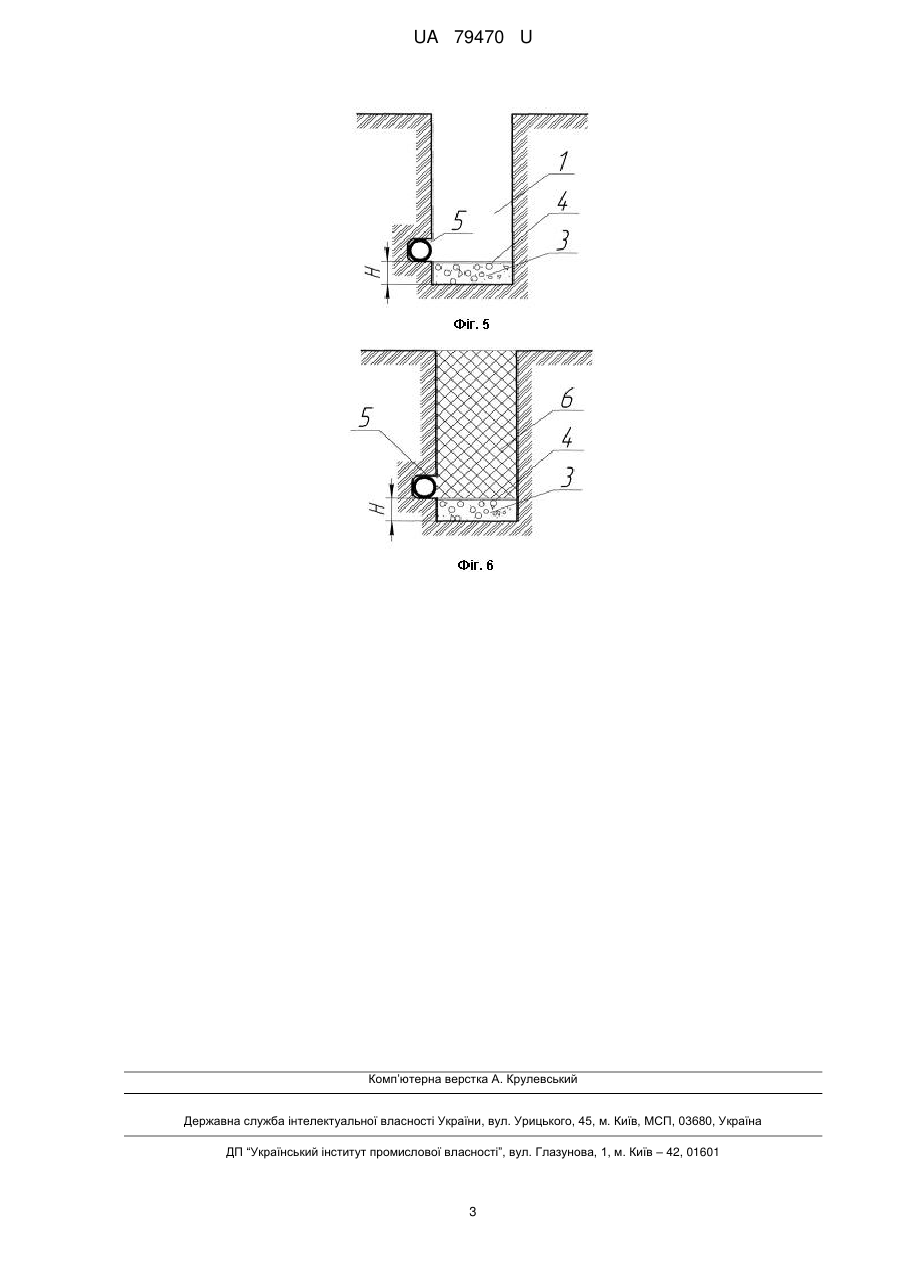

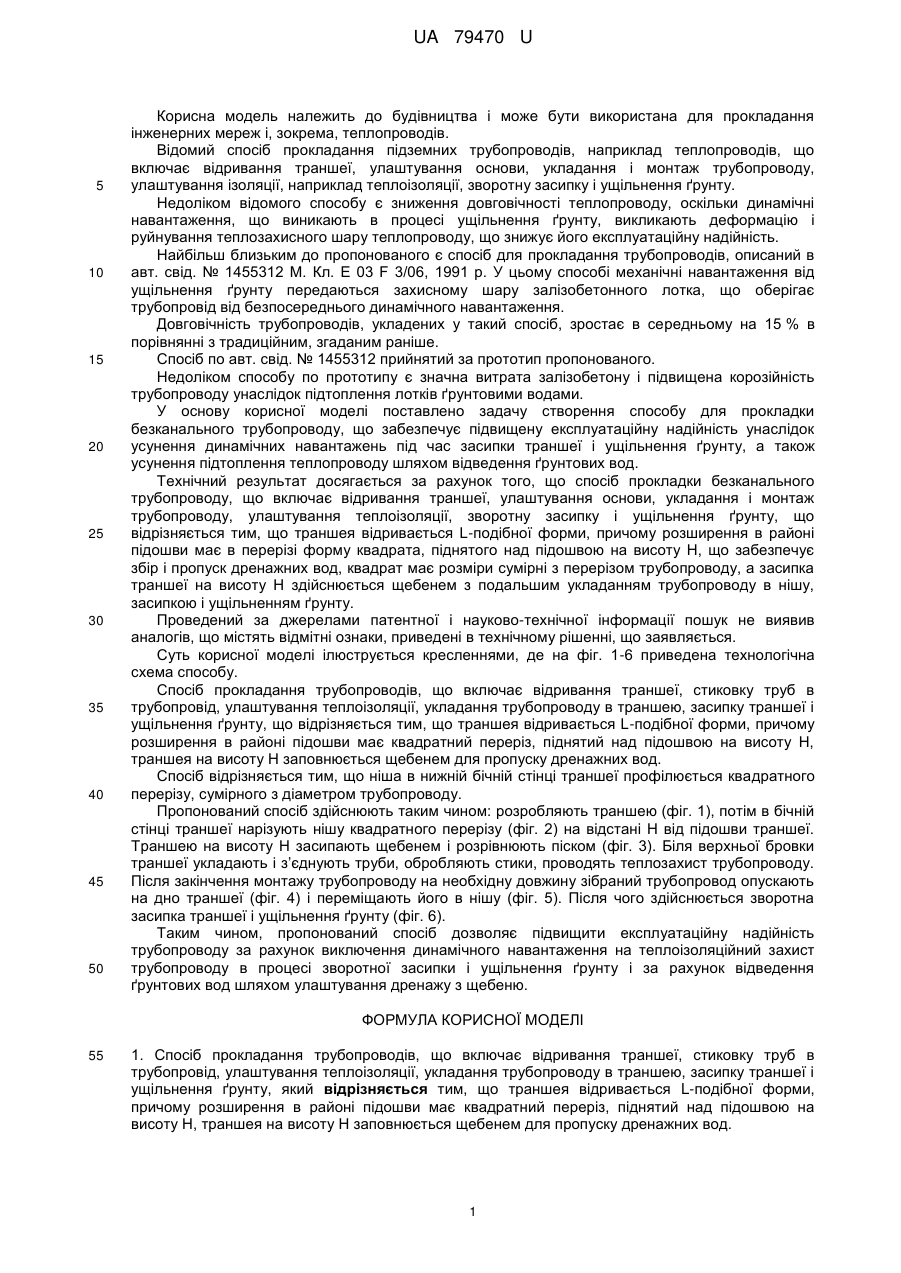

Реферат: Спосіб прокладання трубопроводів включає відривання траншеї, стиковку труб в трубопровід, улаштування теплоізоляції, укладання трубопроводу в траншею, засипку траншеї і ущільнення ґрунту. Траншея відривається L-подібної форми, причому розширення в районі підошви має квадратний переріз, піднятий над підошвою на висоту Н, траншея на висоту Н заповнюється щебенем для пропуску дренажних вод. UA 79470 U (12) UA 79470 U UA 79470 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і може бути використана для прокладання інженерних мереж і, зокрема, теплопроводів. Відомий спосіб прокладання підземних трубопроводів, наприклад теплопроводів, що включає відривання траншеї, улаштування основи, укладання і монтаж трубопроводу, улаштування ізоляції, наприклад теплоізоляції, зворотну засипку і ущільнення ґрунту. Недоліком відомого способу є зниження довговічності теплопроводу, оскільки динамічні навантаження, що виникають в процесі ущільнення ґрунту, викликають деформацію і руйнування теплозахисного шару теплопроводу, що знижує його експлуатаційну надійність. Найбільш близьким до пропонованого є спосіб для прокладання трубопроводів, описаний в авт. свід. № 1455312 М. Кл. Е 03 F 3/06, 1991 р. У цьому способі механічні навантаження від ущільнення ґрунту передаються захисному шару залізобетонного лотка, що оберігає трубопровід від безпосереднього динамічного навантаження. Довговічність трубопроводів, укладених у такий спосіб, зростає в середньому на 15 % в порівнянні з традиційним, згаданим раніше. Спосіб по авт. свід. № 1455312 прийнятий за прототип пропонованого. Недоліком способу по прототипу є значна витрата залізобетону і підвищена корозійність трубопроводу унаслідок підтоплення лотків ґрунтовими водами. У основу корисної моделі поставлено задачу створення способу для прокладки безканального трубопроводу, що забезпечує підвищену експлуатаційну надійність унаслідок усунення динамічних навантажень під час засипки траншеї і ущільнення ґрунту, а також усунення підтоплення теплопроводу шляхом відведення ґрунтових вод. Технічний результат досягається за рахунок того, що спосіб прокладки безканального трубопроводу, що включає відривання траншеї, улаштування основи, укладання і монтаж трубопроводу, улаштування теплоізоляції, зворотну засипку і ущільнення ґрунту, що відрізняється тим, що траншея відривається L-подібної форми, причому розширення в районі підошви має в перерізі форму квадрата, піднятого над підошвою на висоту Н, що забезпечує збір і пропуск дренажних вод, квадрат має розміри сумірні з перерізом трубопроводу, а засипка траншеї на висоту Н здійснюється щебенем з подальшим укладанням трубопроводу в нішу, засипкою і ущільненням ґрунту. Проведений за джерелами патентної і науково-технічної інформації пошук не виявив аналогів, що містять відмітні ознаки, приведені в технічному рішенні, що заявляється. Суть корисної моделі ілюструється кресленнями, де на фіг. 1-6 приведена технологічна схема способу. Спосіб прокладання трубопроводів, що включає відривання траншеї, стиковку труб в трубопровід, улаштування теплоізоляції, укладання трубопроводу в траншею, засипку траншеї і ущільнення ґрунту, що відрізняється тим, що траншея відривається L-подібної форми, причому розширення в районі підошви має квадратний переріз, піднятий над підошвою на висоту Н, траншея на висоту Н заповнюється щебенем для пропуску дренажних вод. Спосіб відрізняється тим, що ніша в нижній бічній стінці траншеї профілюється квадратного перерізу, сумірного з діаметром трубопроводу. Пропонований спосіб здійснюють таким чином: розробляють траншею (фіг. 1), потім в бічній стінці траншеї нарізують нішу квадратного перерізу (фіг. 2) на відстані Н від підошви траншеї. Траншею на висоту Н засипають щебенем і розрівнюють піском (фіг. 3). Біля верхньої бровки траншеї укладають і з’єднують труби, обробляють стики, проводять теплозахист трубопроводу. Після закінчення монтажу трубопроводу на необхідну довжину зібраний трубопровод опускають на дно траншеї (фіг. 4) і переміщають його в нішу (фіг. 5). Після чого здійснюється зворотна засипка траншеї і ущільнення ґрунту (фіг. 6). Таким чином, пропонований спосіб дозволяє підвищити експлуатаційну надійність трубопроводу за рахунок виключення динамічного навантаження на теплоізоляційний захист трубопроводу в процесі зворотної засипки і ущільнення ґрунту і за рахунок відведення ґрунтових вод шляхом улаштування дренажу з щебеню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб прокладання трубопроводів, що включає відривання траншеї, стиковку труб в трубопровід, улаштування теплоізоляції, укладання трубопроводу в траншею, засипку траншеї і ущільнення ґрунту, який відрізняється тим, що траншея відривається L-подібної форми, причому розширення в районі підошви має квадратний переріз, піднятий над підошвою на висоту Н, траншея на висоту Н заповнюється щебенем для пропуску дренажних вод. 1 UA 79470 U 2. Спосіб за п. 1, який відрізняється тим, що ніша в нижній бічній стінці траншеї профілюється квадратного перерізу, сумірного з діаметром трубопроводу. 2 UA 79470 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
