Спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду

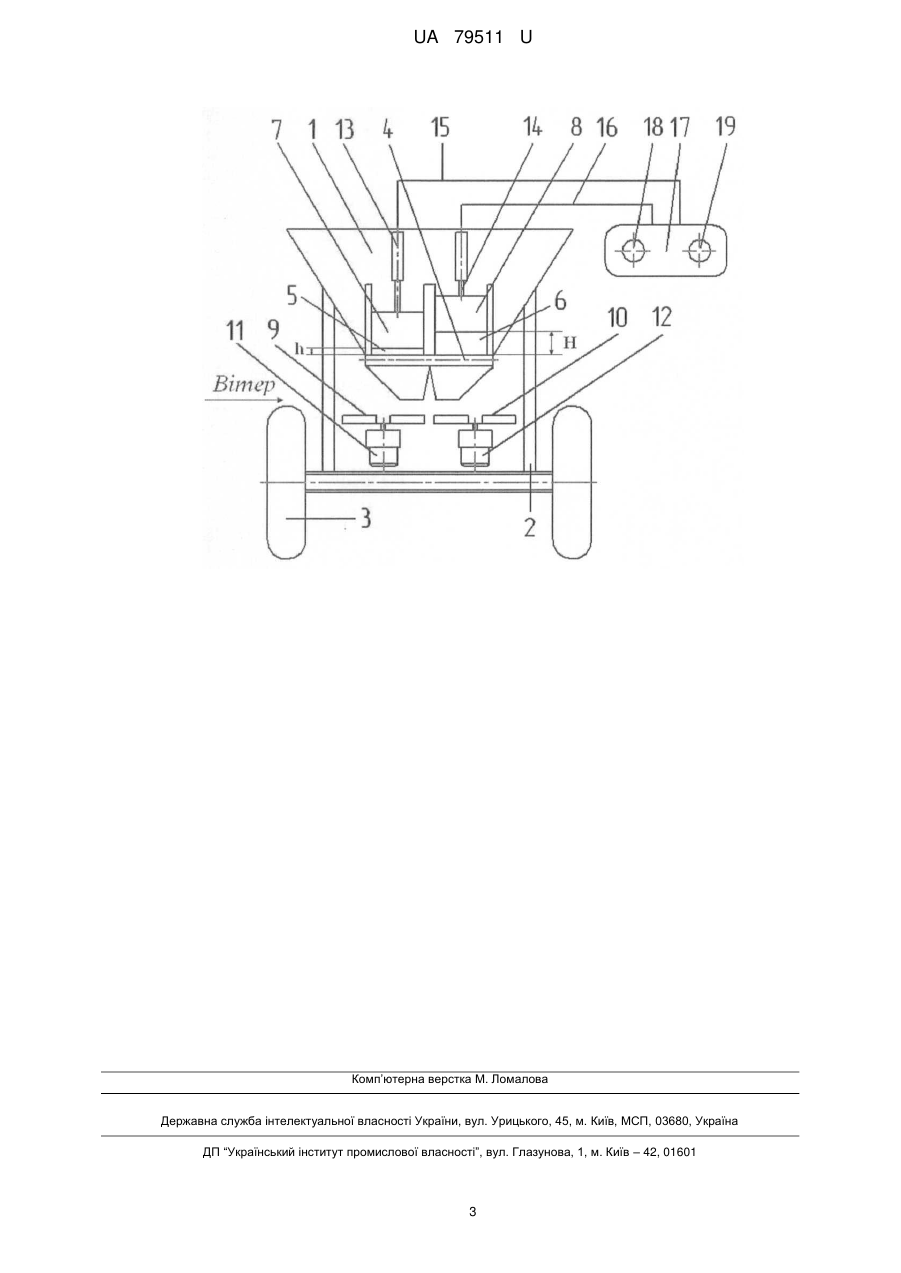

Реферат: Спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду включає дозування сипкого матеріалу із бункера, подачу його двома потоками на розсіювальний апарат, що приводиться в обертальний рух, і розсівання одного потоку сипкого матеріалу праворуч від напряму руху машини, а другого потоку ліворуч від цього напрямку. Рух відцентрової машини здійснюють у напряму близькому до перпендикулярного відносно напрямку вітру. Інтенсивність потоку сипкого матеріалу, з якого цей матеріал розсівається за вітром, збільшують відповідно швидкості вітру, а інтенсивність потоку, з якого сипкий матеріал розсівається проти вітру, навпаки зменшують відповідно швидкості вітру. UA 79511 U (54) СПОСІБ РОЗСІВАННЯ СИПКОГО МАТЕРІАЛУ ВІДЦЕНТРОВОЮ МАШИНОЮ У ВІТРЯНУ ПОГОДУ UA 79511 U UA 79511 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і виробництва і може бути використана при створенні машин для розсівання сипких матеріалів у вітряну погоду та розробці технологій удобрювання полів сипкими матеріалами у вітряну погоду. Відомий спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду, який включає дозування сипкого матеріалу із бункера, його подачу одним потоком на центр відцентрового розсіювального апарату, що обертається та розсівання його по поверхні поля під дією відцентрових сил (Ав. св. СРСР №791291, МПК А01С 17/00). Недоліком цього способу є те, що сипкий матеріал розподіляється по поверхні поля у вигляді кругів і тому при будь-якому напряму руху машини, відносно напрямку вітру, майже половина сипкого матеріалу розсівається проти вітру. Тому вона захоплюється повітряним потоком і тому частина матеріалу переноситься у зворотному напрямку та випадає на ту частину матеріалу, що розсівається за вітром. Це призводить до зменшення ширини смуги розсівання сипкого матеріалу та погіршення рівномірності його розподілу по поверхні ґрунту. Відомий також спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду, який включає дозування сипкого матеріалу із бункера, подачу його двома потоками на розсіювальний апарат, що приводиться в обертальний рух, і розсівання одного потоку сипкого матеріалу праворуч від напряму руху машини, а другого потоку ліворуч від цього напряму (патент України №51419А, МПК А01С 17/00). Цей спосіб є найближчим аналогом і вибраний за прототип. Недоліком цього способу є те, що при розсіванні сипкого матеріалу у вітряну погоду, навіть при русі машини у напряму перпендикулярному до напрямку вітру, лише одна половина матеріалу буде розсіватись за вітром, що буде сприяти збільшенню ширини смуги розсівання, але кількість висіяного матеріалу на одиницю площі буде зменшуватись, що викличе погіршення рівномірності розсівання сипкого матеріалу по поверхні ґрунту. Але друга його половина буде розсіватись проти вітру і тому ширина смуги розсівання буде зменшуватись, а кількість сипкого матеріалу, що розсівається на одиницю площі буде відповідно збільшуватись, що також обумовить додаткове погіршення рівномірності розсівання сипкого матеріалу. В результаті цього зменшується загальна ширина смуги розсівання сипких матеріалів, а також знижується рівномірність розсівання матеріалу по поверхні поля. Крім того, це обумовлює необхідність значного перекриття смуг розсівання сипкого матеріалу, що викликає додатково зниження продуктивності розсівання сипких матеріалів. Задачею корисної моделі є спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду, при якому шляхом обумовлення напряму руху машини відносно напрямку вітру і диференціації потоків подачі сипкого матеріалу із бункера на розсіювальний апарат в залежності від швидкості вітру, підвищується рівномірність розсівання сипкого матеріалу і відповідно продуктивність машини. Поставлена задача вирішується завдяки тому, що в способі розсівання сипкого матеріалу відцентровою машиною у вітряну погоду, який включає дозування сипкого матеріалу із бункера, подачу його двома потоками на розсіювальний апарат, що приводиться в обертальний рух і розсівання одного потоку сипкого матеріалу праворуч від напряму руху машини, а другого потоку ліворуч від цього напряму, згідно з корисною моделлю, рух відцентрової машини здійснюють у напряму близькому до перпендикулярного відносно напрямку вітру, а інтенсивність потоку сипкого матеріалу, з якого цей матеріал розсівається за вітром збільшують відповідно швидкості вітру, а інтенсивність потоку, з якого сипкий матеріал розсівається проти вітру, навпаки, зменшують відповідно до швидкості вітру. Завдяки цьому більш інтенсивний потік сипкого матеріалу буде розсіватись за вітром ширшою смугою, а менш інтенсивний потік сипкого матеріалу буде розсіватись проти вітру, вужчою смугою. В результаті цього маса розсіяного матеріалу на одиниці площі, що розсівається за вітром і проти вітру буде однакова, чим досягається необхідна рівномірність розсівання матеріалу по поверхні поля без надмірного перекриття суміжних смуг розсівання сипкого матеріалу. Тобто досягається висока рівномірність розсівання сипкого матеріалу, а також велика ширина смуги і відповідно велика продуктивність його розсівання. Запропонований спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду реалізується, показаною на кресленні (вид ззаду). Дводискова відцентрова машина включає бункер 1 встановлений на рамі 2 оснащеної опорними наприклад, відцентровою дводисковою машиною, колесами 3. На днищі кузова 1 встановлений живильник 4, виконаний у вигляді транспортера. В задньому борту кузова 1 над живильником 4 виконано два випускних вікна 5 і 6, оснащених дозувальними заслінками 7 і 8 для регулювання інтенсивності потоків сипкого матеріалу, які поступають із бункера 1 на відцентрові диски 9 і 10 розсіювального апарата, котрі приводяться в обертальний рух 1 UA 79511 U 5 10 15 20 25 гідромоторами 11 і 12. Для вертикального переміщення заслінки оснащені актуаторамигідроциліндрами, корпуси 13 яких з'єднані з заднім бортом кузова 1, а штоки 14 з заслінками 7 і 8. Для регулювання інтенсивності потоків сипкого матеріалу, які витікають через вікна 5 і 6 корпуси 13 актуаторів-гідроциліндрів провідниками 15 і 16 з'єднані з пультом керування 17, оснащеним регуляторами 18 і 19 переміщення штоків 14. Спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду реалізується наступним чином. Визначають флюгером напрямок і анемометром швидкість вітру, вибирають напрям руху машини близький до перпендикулярного відносно напрямку вітру. Потім регуляторами 18 і 19 пульта 17 встановлюють інтенсивність потоків сипкого матеріалу, який надходить із бункера 1 через вікна 5 і 6 на диски 9 і 10 розсіювального апарата. Причому, інтенсивність потоку сипкого матеріалу, що подають через випускне вікно 7 на диск 10, яким матеріал розсівають за вітром збільшують, для чого регулювальну заслінку 8 піднімають на більшу висоту Н, а інтенсивність потоку матеріалу, що подають на диск 9, яким матеріал розсівають проти вітру, навпаки, зменшують, для чого заслінку 7 піднімають на меншу висоту h. При роботі машини диском 10 за вітром сипкий матеріал розсівають більш широкою смугою, але на цей диск подають і більшу кількість матеріалу, а проти вітру диском 9 матеріал розсівають вужчою смугою, але на цей диск і подають відповідно меншу кількість матеріалу. Тому кількість матеріалу на одиницю площі, що розсівають за вітром і проти вітру буде однаковою, чим забезпечують задану рівномірність розподілення сипкого матеріалу по поверхні поля. Причому це здійснюють без надмірного перекриття суміжних смуг розсівання, що обумовлює збільшення робочої ширини смуги розсівання і продуктивності розсівання сипкого матеріалу. Після розвороту машини на поворотній смузі диском 10 будуть розсівати матеріал проти вітру. Тому інтенсивність подачі матеріалу на диск 10 через випускне вікно 5 зменшують, для чого регулювальну заслінку 8 опускають до меншої висоти h, а диском 9 матеріал будуть розсівати за вітром з більшою шириною смуги розсівання. Тому інтенсивність сипкого матеріалу на диск 9 збільшують, для чого дозувальну заслінку 7 піднімають на більшу висоту Н. В результаті якість розсівання сипкого матеріалу буде повністю відновлена. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб розсівання сипкого матеріалу відцентровою машиною у вітряну погоду, який включає дозування сипкого матеріалу із бункера, подачу його двома потоками на розсіювальний апарат, що приводиться в обертальний рух, і розсівання одного потоку сипкого матеріалу праворуч від напряму руху машини, а другого потоку ліворуч від цього напрямку, який відрізняється тим, що рух відцентрової машини здійснюють у напряму близькому до перпендикулярного відносно напрямку вітру, інтенсивність потоку сипкого матеріалу, з якого цей матеріал розсівається за вітром, збільшують відповідно швидкості вітру, а інтенсивність потоку, з якого сипкий матеріал розсівається проти вітру, навпаки зменшують відповідно швидкості вітру. 2 UA 79511 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
