Обертально-поворотний двокоординатний стіл

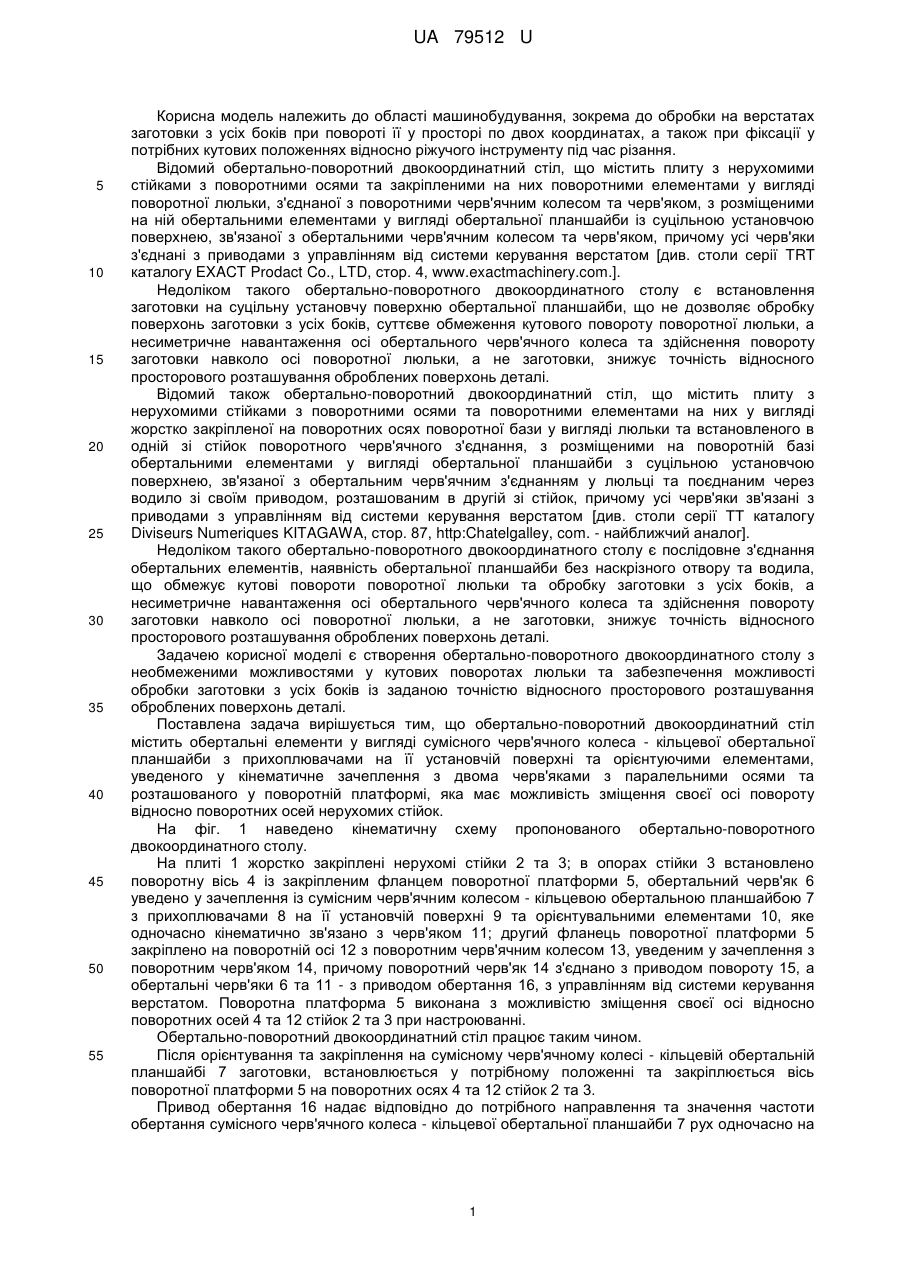

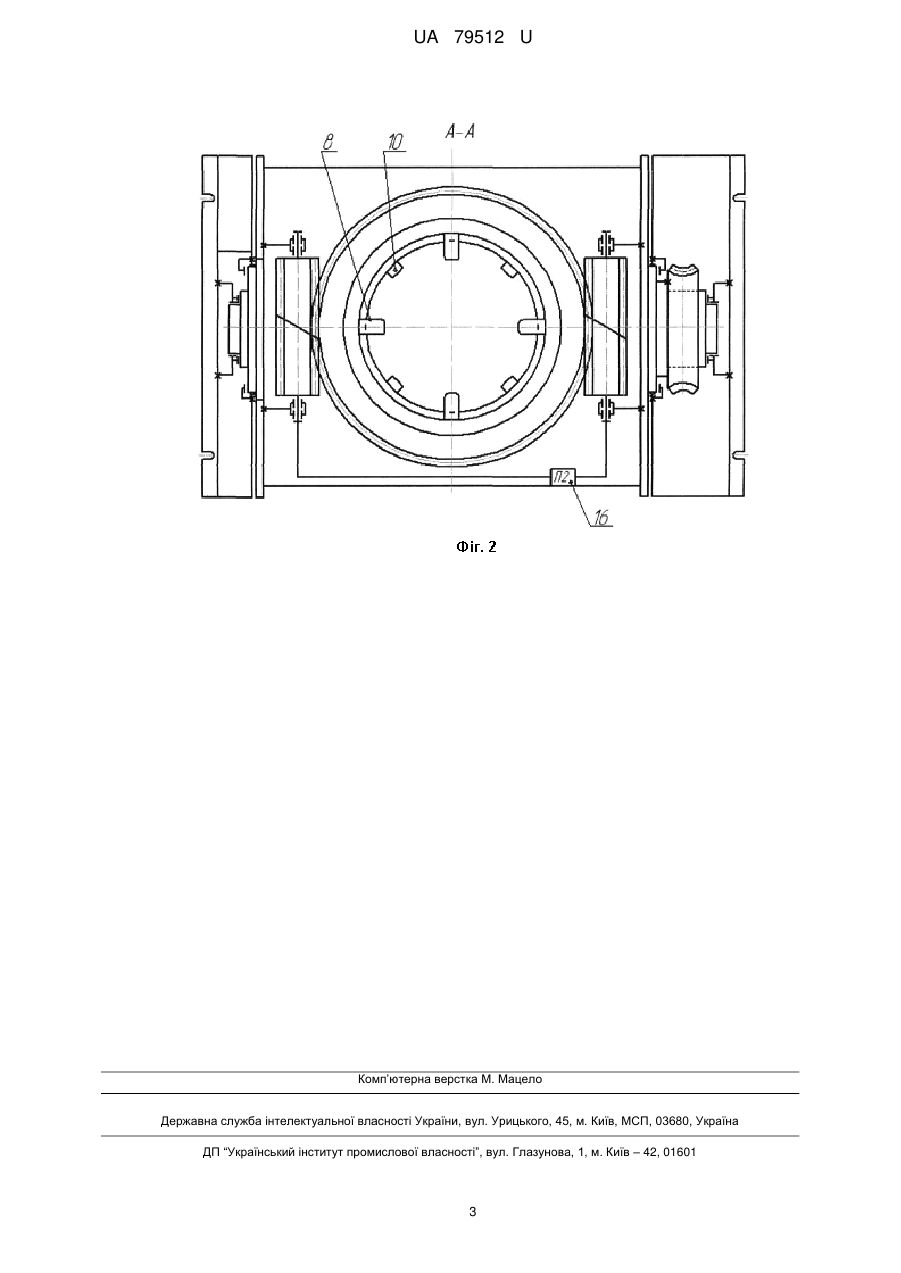

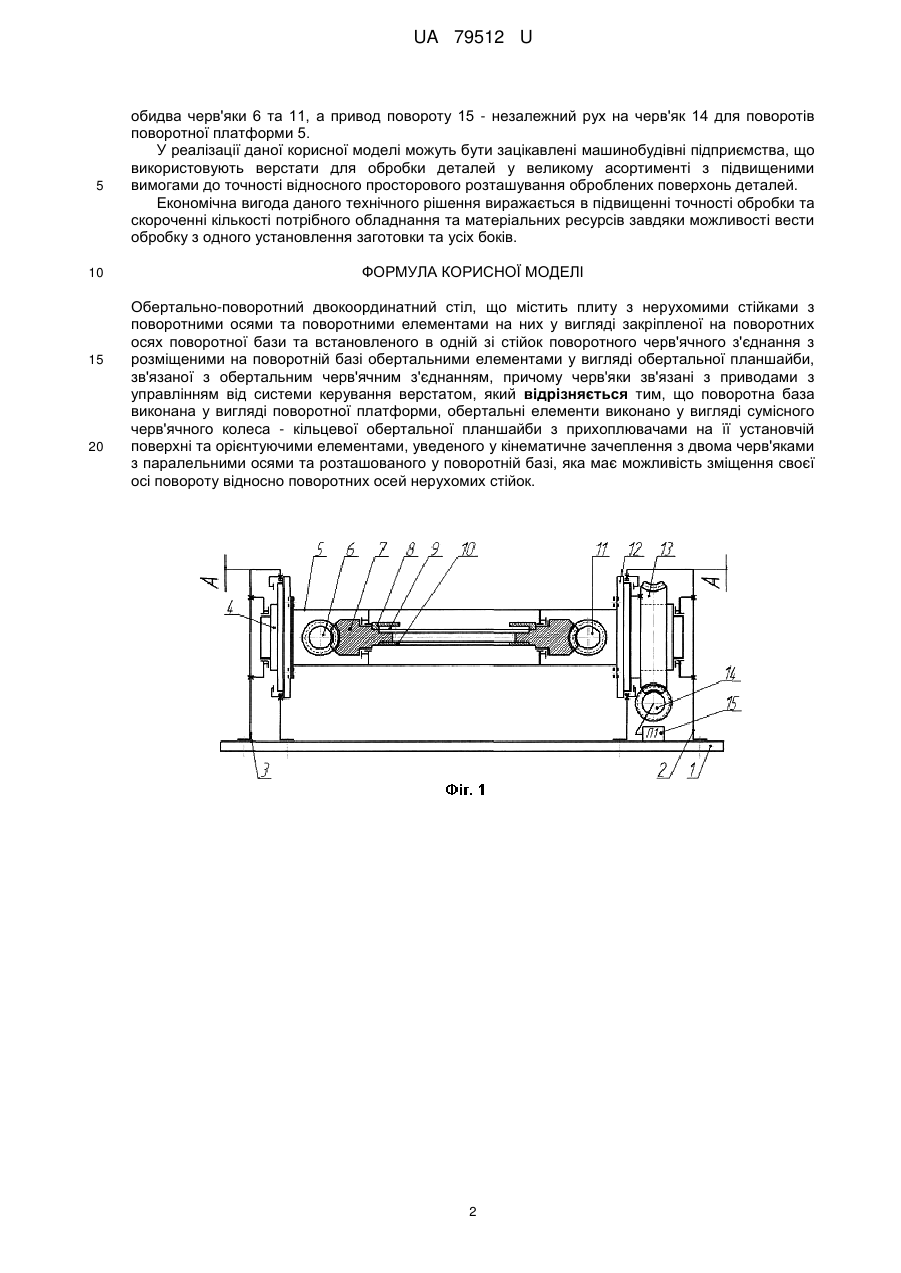

Реферат: Обертально-поворотний двокоординатний стіл містить плиту з нерухомими стійками з поворотними осями та поворотними елементами на них у вигляді закріпленої на поворотних осях поворотної бази та встановленого в одній зі стійок поворотного черв'ячного з'єднання з розміщеними на поворотній базі обертальними елементами у вигляді обертальної планшайби, зв'язаної з обертальним черв'ячним з'єднанням, причому черв'яки зв'язані з приводами з управлінням від системи керування верстатом. При цьому поворотна база виконана у вигляді поворотної платформи, обертальні елементи виконано у вигляді сумісного черв'ячного колеса кільцевої обертальної планшайби з прихоплювачами на її установчій поверхні та орієнтуючими елементами, уведеного у кінематичне зачеплення з двома черв'яками з паралельними осями та розташованого у поворотній базі. UA 79512 U (54) ОБЕРТАЛЬНО-ПОВОРОТНИЙ ДВОКООРДИНАТНИЙ СТІЛ UA 79512 U UA 79512 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, зокрема до обробки на верстатах заготовки з усіх боків при повороті її у просторі по двох координатах, а також при фіксації у потрібних кутових положеннях відносно ріжучого інструменту під час різання. Відомий обертально-поворотний двокоординатний стіл, що містить плиту з нерухомими стійками з поворотними осями та закріпленими на них поворотними елементами у вигляді поворотної люльки, з'єднаної з поворотними черв'ячним колесом та черв'яком, з розміщеними на ній обертальними елементами у вигляді обертальної планшайби із суцільною установчою поверхнею, зв'язаної з обертальними черв'ячним колесом та черв'яком, причому усі черв'яки з'єднані з приводами з управлінням від системи керування верстатом [див. столи серії TRT каталогу EXACT Prodact Co., LTD, стор. 4, www.exactmachinery.com.]. Недоліком такого обертально-поворотного двокоординатного столу є встановлення заготовки на суцільну установчу поверхню обертальної планшайби, що не дозволяє обробку поверхонь заготовки з усіх боків, суттєве обмеження кутового повороту поворотної люльки, а несиметричне навантаження осі обертального черв'ячного колеса та здійснення повороту заготовки навколо осі поворотної люльки, а не заготовки, знижує точність відносного просторового розташування оброблених поверхонь деталі. Відомий також обертально-поворотний двокоординатний стіл, що містить плиту з нерухомими стійками з поворотними осями та поворотними елементами на них у вигляді жорстко закріпленої на поворотних осях поворотної бази у вигляді люльки та встановленого в одній зі стійок поворотного черв'ячного з'єднання, з розміщеними на поворотній базі обертальними елементами у вигляді обертальної планшайби з суцільною установчою поверхнею, зв'язаної з обертальним черв'ячним з'єднанням у люльці та поєднаним через водило зі своїм приводом, розташованим в другій зі стійок, причому усі черв'яки зв'язані з приводами з управлінням від системи керування верстатом [див. столи серії ТТ каталогу Diviseurs Numeriques KITAGAWA, стор. 87, http:Chatelgalley, com. - найближчий аналог]. Недоліком такого обертально-поворотного двокоординатного столу є послідовне з'єднання обертальних елементів, наявність обертальної планшайби без наскрізного отвору та водила, що обмежує кутові повороти поворотної люльки та обробку заготовки з усіх боків, а несиметричне навантаження осі обертального черв'ячного колеса та здійснення повороту заготовки навколо осі поворотної люльки, а не заготовки, знижує точність відносного просторового розташування оброблених поверхонь деталі. Задачею корисної моделі є створення обертально-поворотного двокоординатного столу з необмеженими можливостями у кутових поворотах люльки та забезпечення можливості обробки заготовки з усіх боків із заданою точністю відносного просторового розташування оброблених поверхонь деталі. Поставлена задача вирішується тим, що обертально-поворотний двокоординатний стіл містить обертальні елементи у вигляді сумісного черв'ячного колеса - кільцевої обертальної планшайби з прихоплювачами на її установчій поверхні та орієнтуючими елементами, уведеного у кінематичне зачеплення з двома черв'яками з паралельними осями та розташованого у поворотній платформі, яка має можливість зміщення своєї осі повороту відносно поворотних осей нерухомих стійок. На фіг. 1 наведено кінематичну схему пропонованого обертально-поворотного двокоординатного столу. На плиті 1 жорстко закріплені нерухомі стійки 2 та 3; в опорах стійки 3 встановлено поворотну вісь 4 із закріпленим фланцем поворотної платформи 5, обертальний черв'як 6 уведено у зачеплення із сумісним черв'ячним колесом - кільцевою обертальною планшайбою 7 з прихоплювачами 8 на її установчій поверхні 9 та орієнтувальними елементами 10, яке одночасно кінематично зв'язано з черв'яком 11; другий фланець поворотної платформи 5 закріплено на поворотній осі 12 з поворотним черв'ячним колесом 13, уведеним у зачеплення з поворотним черв'яком 14, причому поворотний черв'як 14 з'єднано з приводом повороту 15, а обертальні черв'яки 6 та 11 - з приводом обертання 16, з управлінням від системи керування верстатом. Поворотна платформа 5 виконана з можливістю зміщення своєї осі відносно поворотних осей 4 та 12 стійок 2 та 3 при настроюванні. Обертально-поворотний двокоординатний стіл працює таким чином. Після орієнтування та закріплення на сумісному черв'ячному колесі - кільцевій обертальній планшайбі 7 заготовки, встановлюється у потрібному положенні та закріплюється вісь поворотної платформи 5 на поворотних осях 4 та 12 стійок 2 та 3. Привод обертання 16 надає відповідно до потрібного направлення та значення частоти обертання сумісного черв'ячного колеса - кільцевої обертальної планшайби 7 рух одночасно на 1 UA 79512 U 5 10 15 20 обидва черв'яки 6 та 11, а привод повороту 15 - незалежний рух на черв'як 14 для поворотів поворотної платформи 5. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують верстати для обробки деталей у великому асортименті з підвищеними вимогами до точності відносного просторового розташування оброблених поверхонь деталей. Економічна вигода даного технічного рішення виражається в підвищенні точності обробки та скороченні кількості потрібного обладнання та матеріальних ресурсів завдяки можливості вести обробку з одного установлення заготовки та усіх боків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обертально-поворотний двокоординатний стіл, що містить плиту з нерухомими стійками з поворотними осями та поворотними елементами на них у вигляді закріпленої на поворотних осях поворотної бази та встановленого в одній зі стійок поворотного черв'ячного з'єднання з розміщеними на поворотній базі обертальними елементами у вигляді обертальної планшайби, зв'язаної з обертальним черв'ячним з'єднанням, причому черв'яки зв'язані з приводами з управлінням від системи керування верстатом, який відрізняється тим, що поворотна база виконана у вигляді поворотної платформи, обертальні елементи виконано у вигляді сумісного черв'ячного колеса - кільцевої обертальної планшайби з прихоплювачами на її установчій поверхні та орієнтуючими елементами, уведеного у кінематичне зачеплення з двома черв'яками з паралельними осями та розташованого у поворотній базі, яка має можливість зміщення своєї осі повороту відносно поворотних осей нерухомих стійок. 2 UA 79512 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
