Відцентрова машина для розсівання сипких матеріалів у вітряну погоду

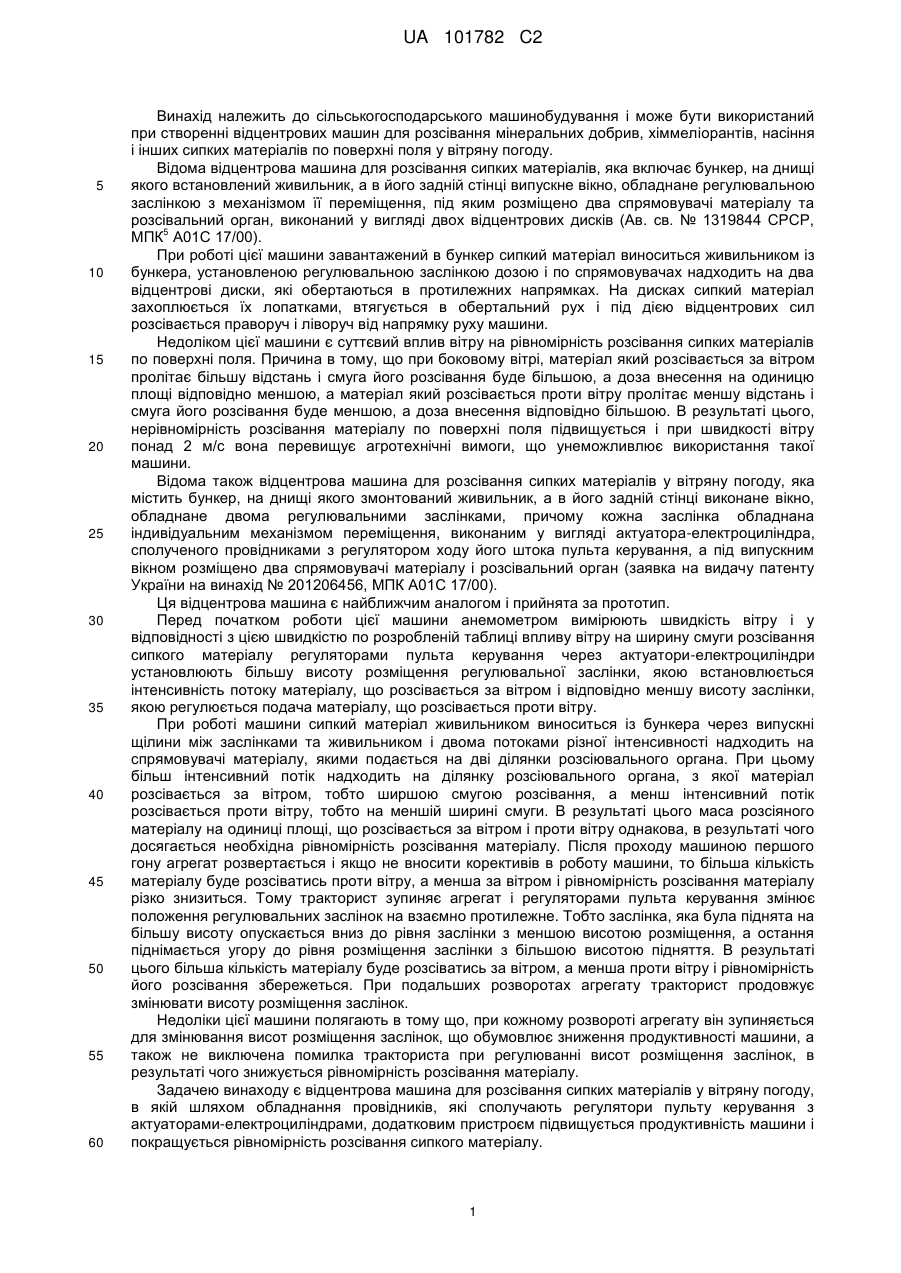

Реферат: Відцентрова машина для розсівання сипких матеріалів у вітряну погоду містить бункер, на днищі якого змонтований живильник, а в його задній стінці виконане випускне вікно, обладнане двома регулювальними заслінками, причому кожна заслінка обладнана індивідуальним механізмом переміщення, виконаним у вигляді актуатора-електроциліндра, сполученого провідниками з регулятором ходу його штока пульта керування. Під випускним вікном розміщено два спрямовувачі матеріалу та розсівальний орган, відповідно до винаходу, провідники, котрі сполучають актуатори-електроциліндри з регуляторами пульта керування, обладнані перемикачем струму для зміни його подачі від регуляторів на інші актуаториелектроциліндри. Технічний результат: підвищення продуктивності машини і покращення рівномірності розсівання сипкого матеріалу. UA 101782 C2 (12) UA 101782 C2 UA 101782 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування і може бути використаний при створенні відцентрових машин для розсівання мінеральних добрив, хіммеліорантів, насіння і інших сипких матеріалів по поверхні поля у вітряну погоду. Відома відцентрова машина для розсівання сипких матеріалів, яка включає бункер, на днищі якого встановлений живильник, а в його задній стінці випускне вікно, обладнане регулювальною заслінкою з механізмом її переміщення, під яким розміщено два спрямовувачі матеріалу та розсівальний орган, виконаний у вигляді двох відцентрових дисків (Ав. св. № 1319844 СРСР, 5 МПК А01С 17/00). При роботі цієї машини завантажений в бункер сипкий матеріал виноситься живильником із бункера, установленою регулювальною заслінкою дозою і по спрямовувачах надходить на два відцентрові диски, які обертаються в протилежних напрямках. На дисках сипкий матеріал захоплюється їх лопатками, втягується в обертальний рух і під дією відцентрових сил розсівається праворуч і ліворуч від напрямку руху машини. Недоліком цієї машини є суттєвий вплив вітру на рівномірність розсівання сипких матеріалів по поверхні поля. Причина в тому, що при боковому вітрі, матеріал який розсівається за вітром пролітає більшу відстань і смуга його розсівання буде більшою, а доза внесення на одиницю площі відповідно меншою, а матеріал який розсівається проти вітру пролітає меншу відстань і смуга його розсівання буде меншою, а доза внесення відповідно більшою. В результаті цього, нерівномірність розсівання матеріалу по поверхні поля підвищується і при швидкості вітру понад 2 м/с вона перевищує агротехнічні вимоги, що унеможливлює використання такої машини. Відома також відцентрова машина для розсівання сипких матеріалів у вітряну погоду, яка містить бункер, на днищі якого змонтований живильник, а в його задній стінці виконане вікно, обладнане двома регулювальними заслінками, причому кожна заслінка обладнана індивідуальним механізмом переміщення, виконаним у вигляді актуатора-електроциліндра, сполученого провідниками з регулятором ходу його штока пульта керування, а під випускним вікном розміщено два спрямовувачі матеріалу і розсівальний орган (заявка на видачу патенту України на винахід № 201206456, МПК А01С 17/00). Ця відцентрова машина є найближчим аналогом і прийнята за прототип. Перед початком роботи цієї машини анемометром вимірюють швидкість вітру і у відповідності з цією швидкістю по розробленій таблиці впливу вітру на ширину смуги розсівання сипкого матеріалу регуляторами пульта керування через актуатори-електроциліндри установлюють більшу висоту розміщення регулювальної заслінки, якою встановлюється інтенсивність потоку матеріалу, що розсівається за вітром і відповідно меншу висоту заслінки, якою регулюється подача матеріалу, що розсівається проти вітру. При роботі машини сипкий матеріал живильником виноситься із бункера через випускні щілини між заслінками та живильником і двома потоками різної інтенсивності надходить на спрямовувачі матеріалу, якими подається на дві ділянки розсіювального органа. При цьому більш інтенсивний потік надходить на ділянку розсіювального органа, з якої матеріал розсівається за вітром, тобто ширшою смугою розсівання, а менш інтенсивний потік розсівається проти вітру, тобто на меншій ширині смуги. В результаті цього маса розсіяного матеріалу на одиниці площі, що розсівається за вітром і проти вітру однакова, в результаті чого досягається необхідна рівномірність розсівання матеріалу. Після проходу машиною першого гону агрегат розвертається і якщо не вносити корективів в роботу машини, то більша кількість матеріалу буде розсіватись проти вітру, а менша за вітром і рівномірність розсівання матеріалу різко знизиться. Тому тракторист зупиняє агрегат і регуляторами пульта керування змінює положення регулювальних заслінок на взаємно протилежне. Тобто заслінка, яка була піднята на більшу висоту опускається вниз до рівня заслінки з меншою висотою розміщення, а остання піднімається угору до рівня розміщення заслінки з більшою висотою підняття. В результаті цього більша кількість матеріалу буде розсіватись за вітром, а менша проти вітру і рівномірність його розсівання збережеться. При подальших розворотах агрегату тракторист продовжує змінювати висоту розміщення заслінок. Недоліки цієї машини полягають в тому що, при кожному розвороті агрегату він зупиняється для змінювання висот розміщення заслінок, що обумовлює зниження продуктивності машини, а також не виключена помилка тракториста при регулюванні висот розміщення заслінок, в результаті чого знижується рівномірність розсівання матеріалу. Задачею винаходу є відцентрова машина для розсівання сипких матеріалів у вітряну погоду, в якій шляхом обладнання провідників, які сполучають регулятори пульту керування з актуаторами-електроциліндрами, додатковим пристроєм підвищується продуктивність машини і покращується рівномірність розсівання сипкого матеріалу. 1 UA 101782 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується завдяки тому, що у відцентровій машині для розсівання сипких матеріалів у вітряну погоду, яка містить бункер, на днищі якого змонтований живильник, а в його задній стінці виконане випускне вікно, обладнане двома регулювальними заслінками, причому кожна заслінка обладнана індивідуальним механізмом переміщення, виконаним у вигляді актуатора-електроциліндра, сполученого провідниками з регулятором ходу його штока пульта керування, а під випускним вікном розміщено два спрямовувачі матеріалу та розсівальний орган, відповідно до винаходу, провідники, котрі сполучають актуаториелектроциліндри з регуляторами пульта керування, обладнані перемикачем струму для зміни його подачі від регуляторів на інші актуатори-електроциліндри. Завдяки такому виконанню відцентрової машини для розсівання сипких матеріалів у вітряну погоду при розвороті, без зупинки агрегат, в кінці кожного гону тракторист переводить тумблер перемикача струму із одного положення в друге. При цьому струм, який надходить, наприклад, у актуатор-електроциліндр правої заслінки, буде надходити у актуатор-електроциліндр лівої заслінки і навпаки, струм який надходив у актуатор-електроциліндр лівої заслінки буде надходити у актуатор-електроциліндр правої заслінки. При цьому і заслінки займуть взаємно протилежне положення. При цьому відпадає необхідність в зупинці агрегату, що забезпечить підвищення продуктивності машини, а також зберігається початкове співвідношення між висотами розміщення правої і лівої заслінки, що забезпечує підвищення рівномірності розсівання сипкого матеріалу. Приклад виконання відцентрової машини для розсівання сипких матеріалів пояснюється кресленнями, де: фіг. 1. - загальний вид відцентрової машини (збоку); фіг. 2 - загальний вид відцентрової машини з дводисковим розсівальним органом (ззаду); фіг. 3 - загальний вид відцентрової машини з однодисковим розсівальним органом (ззаду); Відцентрова машина для розсівання сипких матеріалів у вітряну погоду, яка містить бункер 1 (фіг. 1), виконаний у вигляді кузова, на днищі 2 якого змонтований живильник 3. Бункер 1 встановлений на рамі 4, яка обпирається на ходові колеса 5. В задній стінці 6 кузова 1 виконане випускне вікно 7, обладнане двома регулювальними заслінками 8 і 9, встановленими в напрямних 10, причому кожна заслінка обладнана індивідуальним механізмом переміщення, виконаним у вигляді актуатора-електроциліндра 11 і 12, сполученого провідниками 13 і 14, з регуляторами 15 і 16 пульта керування 17, причому провідники 13 і 14 обладнані перемикачем струму 18 з тумблером 19 для зміни його подачі від регуляторів 15 і 16 в інші актуаториелектроциліндри 11 і 12. Під випускним вікном 7 встановлено спрямовувачі 20 і 21 сипкого матеріалу на дві ділянки розсіювального органа 22, розміщеного під ними і обладнаного механізмом приводу в обертальний рух, наприклад, гідромотором 23. При цьому, якщо машина призначена для внесення великих доз сипкого матеріалу, наприклад хіммеліорантів, то розсівальний орган 22 виконаний дводисковим (фіг. 2), а якщо для внесення невеликих доз, наприклад, для підживлення рослин мінеральними добривами, то розсівальний орган 22 виконаний однодисковим (фіг. 3). Перед початком роботи відцентрової машини анемометром вимірюють швидкість бокового вітру і його напрямок. Якщо ця виміряна швидкість не перевищує 2 м/с, то регуляторами 15 і 16 пульта керування 17 за допомогою актуаторів-електроциліндрів 11 і 12 заслінки 8 і 9 піднімають на однакову висоту у відповідності з заданою дозою розсівання сипкого матеріалу. При цьому ліворуч і праворуч, відносно напрямку руху машини, буде розсіватись однакова кількість матеріалу, тобто ця машина працює, як перший аналог. Якщо ж швидкість вітру перевищує 2 м/с, то у відповідності з виміряною швидкістю при допомозі попередньо розробленої таблиці (впливу вітру на дальність польоту сипкого матеріалу), спочатку визначають ширину смуги розсівання сипкого матеріалу розсівальним органом праворуч і ліворуч від напрямку руху машини, а потім необхідні висоти піднімання правої 9 і лівої 8 заслінок, в залежності від заданої дози розсівання сипкого матеріалу. Після цього регуляторами 15 і 16 пульта керування 17 за допомогою актуаторів-гідроциліндрів 11 і 12 встановлюють висоту піднімання лівої 8 заслінки h і правої 9 заслінки Н. При цьому на більшу висоту піднімають ту заслінку сипкий матеріал з під якої розсівається за вітром, на меншу, якщо проти вітру. При роботі відцентрової машини сипкий матеріал живильником 3 виноситься із бункера 1 і двома потоками товщиною Н і h надходить на спрямовувачі 20 і 21 і якщо розсівальний орган 22 виконаний дводисковим (фіг. 2), то ними кожний потік подається на окремий відцентровий диск, а якщо однодисковим (фіг. 3), то на задану частину диска. При цьому потік товщиною Н надходить на правий відцентровий диск (фіг.2), яким сипкий матеріал розсівається праворуч відносно напрямку руху машини, тобто за вітром, а потік товщиною h надходить на лівий диск, яким розсівається проти вітру. В результаті цього кількість сипкого матеріалу на одиницю площі, 2 UA 101782 C2 5 10 тобто його дози, що розсіваються за вітром і проти вітру однакові, чим забезпечується необхідна рівномірність його розсівання. Після проходження машиною першого гону розсівальний агрегат розвертається, в процесі якого тракторист переключає тумблер 19, в результаті чого струм, що надходив від регулятора 16 в актуатор-електроциліндр 11, буде надходити в актуатор-електроциліндр 12, а від регулятора 15 в актуатор-електроциліндр 11. При цьому ліва заслінка 8 підніметься в гору на висоту Н і займе положення заслінки 9, а права заслінка 9, навпаки, опуститься вниз до висоти h, тобто займе положення заслінки 8 (фіг. 3). При цьому хоча напрямок вітру відносно напряму руху машини зміниться на протилежний, але за вітром буде розсіватись більше матеріалу, а проти вітру відповідно менше і тому рівномірність розсівання матеріалу не зміниться. При наступних розворотах агрегату тракторист буде продовжувати переключати тумблер 19 і рівномірність розсівання матеріалу буде незмінною. Завдяки такому виконанню відцентрової машини підвищиться її продуктивність і покращиться рівномірність розсівання сипкого матеріалу. 15 ФОРМУЛА ВИНАХОДУ 20 25 Відцентрова машина для розсівання сипких матеріалів у вітряну погоду, яка містить бункер, на днищі якого змонтований живильник, а в його задній стінці виконане випускне вікно, обладнане двома регулювальними заслінками, причому кожна заслінка обладнана індивідуальним механізмом переміщення, виконаним у вигляді актуатора-електроциліндра, сполученого провідниками з регулятором ходу його штока пульта керування, а під випускним вікном розміщено два спрямовувачі матеріалу та розсіювальний орган, яка відрізняється тим, що провідники, які сполучають актуатори-електроциліндри з регуляторами пульта керування, обладнані перемикачем струму для зміни його подачі від регуляторів на інші актуаториелектроциліндри. 3 UA 101782 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
