Формула / Реферат

Пристрій для впливу на органи дихання, який складається із зовнішнього стакана, частково заповненого водою, в середині якого розміщений внутрішній робочий стакан з мікроотворами в дні, а до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди, а іонізація повітря у внутрішньому робочому стакані відбувається нагрітими спіралями, по яким протікає електричний струм, який відрізняється тим, що відбувається додаткова іонізація повітря ультрафіолетовими (УФ) променями через отвори зроблені в одному з електродів і через кварцові вікна в стаканах.

Текст

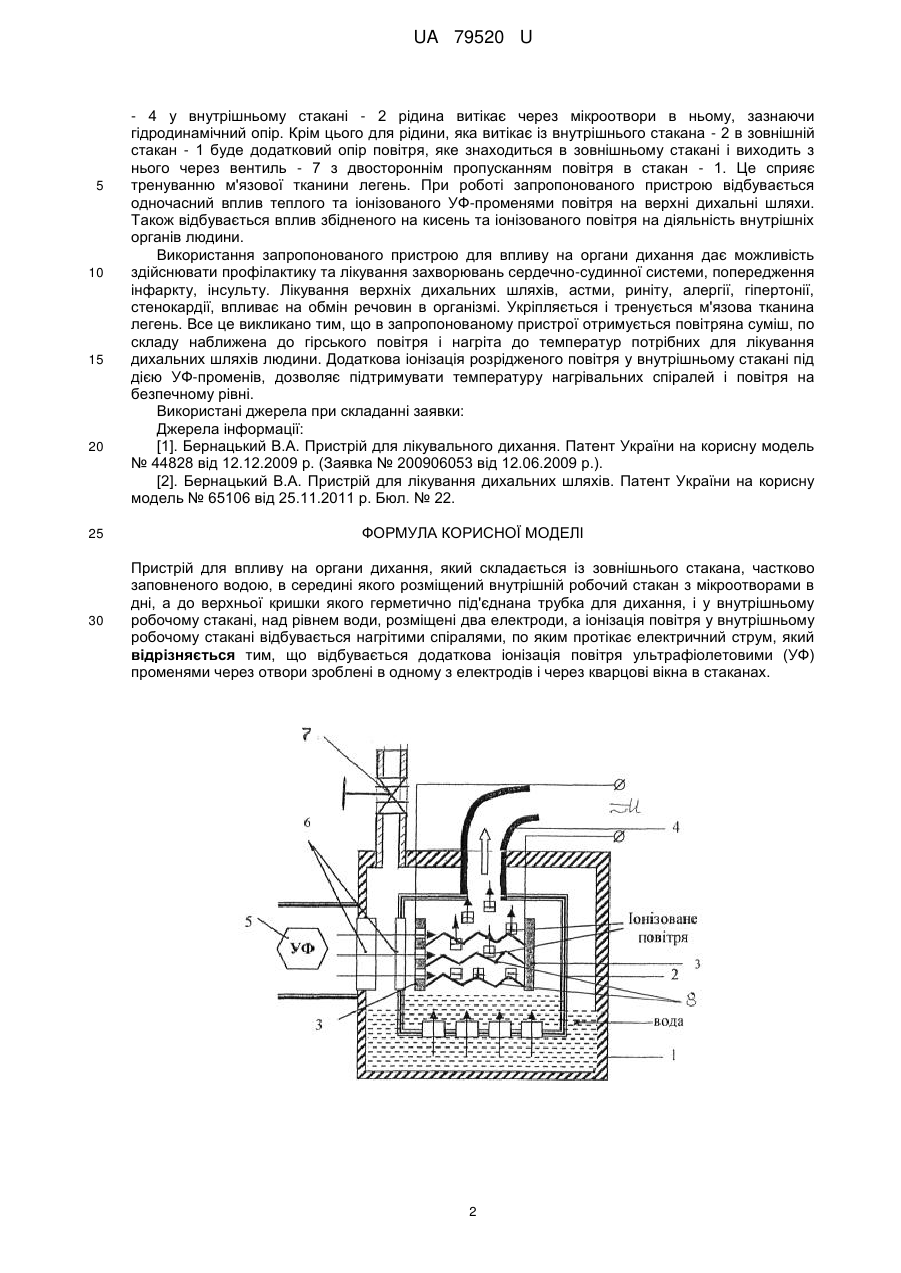

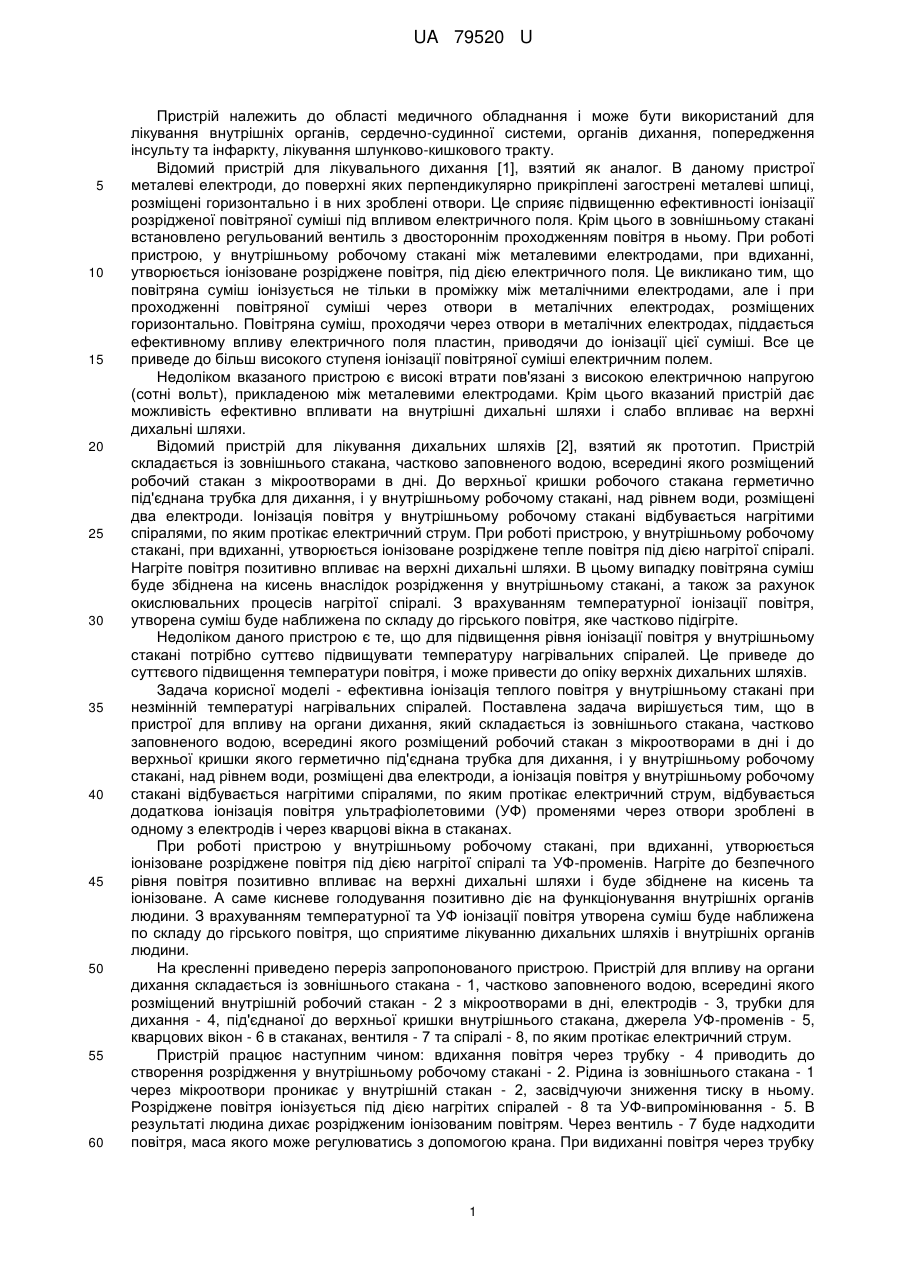

Реферат: Пристрій для впливу на органи дихання, який складається із зовнішнього стакана, частково заповненого водою, в середині якого розміщений внутрішній робочий стакан з мікроотворами в дні, а до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди, а іонізація повітря у внутрішньому робочому стакані відбувається нагрітими спіралями, по яким протікає електричний струм, причому відбувається додаткова іонізація повітря ультрафіолетовими (УФ) променями через отвори зроблені в одному з електродів і через кварцові вікна в стаканах. UA 79520 U (54) ПРИСТРІЙ ДЛЯ ВПЛИВУ НА ОРГАНИ ДИХАННЯ UA 79520 U UA 79520 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до області медичного обладнання і може бути використаний для лікування внутрішніх органів, сердечно-судинної системи, органів дихання, попередження інсульту та інфаркту, лікування шлунково-кишкового тракту. Відомий пристрій для лікувального дихання [1], взятий як аналог. В даному пристрої металеві електроди, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці, розміщені горизонтально і в них зроблені отвори. Це сприяє підвищенню ефективності іонізації розрідженої повітряної суміші під впливом електричного поля. Крім цього в зовнішньому стакані встановлено регульований вентиль з двостороннім проходженням повітря в ньому. При роботі пристрою, у внутрішньому робочому стакані між металевими електродами, при вдиханні, утворюється іонізоване розріджене повітря, під дією електричного поля. Це викликано тим, що повітряна суміш іонізується не тільки в проміжку між металічними електродами, але і при проходженні повітряної суміші через отвори в металічних електродах, розміщених горизонтально. Повітряна суміш, проходячи через отвори в металічних електродах, піддається ефективному впливу електричного поля пластин, приводячи до іонізації цієї суміші. Все це приведе до більш високого ступеня іонізації повітряної суміші електричним полем. Недоліком вказаного пристрою є високі втрати пов'язані з високою електричною напругою (сотні вольт), прикладеною між металевими електродами. Крім цього вказаний пристрій дає можливість ефективно впливати на внутрішні дихальні шляхи і слабо впливає на верхні дихальні шляхи. Відомий пристрій для лікування дихальних шляхів [2], взятий як прототип. Пристрій складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений робочий стакан з мікроотворами в дні. До верхньої кришки робочого стакана герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди. Іонізація повітря у внутрішньому робочому стакані відбувається нагрітими спіралями, по яким протікає електричний струм. При роботі пристрою, у внутрішньому робочому стакані, при вдиханні, утворюється іонізоване розріджене тепле повітря під дією нагрітої спіралі. Нагріте повітря позитивно впливає на верхні дихальні шляхи. В цьому випадку повітряна суміш буде збіднена на кисень внаслідок розрідження у внутрішньому стакані, а також за рахунок окислювальних процесів нагрітої спіралі. З врахуванням температурної іонізації повітря, утворена суміш буде наближена по складу до гірського повітря, яке частково підігріте. Недоліком даного пристрою є те, що для підвищення рівня іонізації повітря у внутрішньому стакані потрібно суттєво підвищувати температуру нагрівальних спіралей. Це приведе до суттєвого підвищення температури повітря, і може привести до опіку верхніх дихальних шляхів. Задача корисної моделі - ефективна іонізація теплого повітря у внутрішньому стакані при незмінній температурі нагрівальних спіралей. Поставлена задача вирішується тим, що в пристрої для впливу на органи дихання, який складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений робочий стакан з мікроотворами в дні і до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди, а іонізація повітря у внутрішньому робочому стакані відбувається нагрітими спіралями, по яким протікає електричний струм, відбувається додаткова іонізація повітря ультрафіолетовими (УФ) променями через отвори зроблені в одному з електродів і через кварцові вікна в стаканах. При роботі пристрою у внутрішньому робочому стакані, при вдиханні, утворюється іонізоване розріджене повітря під дією нагрітої спіралі та УФ-променів. Нагріте до безпечного рівня повітря позитивно впливає на верхні дихальні шляхи і буде збіднене на кисень та іонізоване. А саме кисневе голодування позитивно діє на функціонування внутрішніх органів людини. З врахуванням температурної та УФ іонізації повітря утворена суміш буде наближена по складу до гірського повітря, що сприятиме лікуванню дихальних шляхів і внутрішніх органів людини. На кресленні приведено переріз запропонованого пристрою. Пристрій для впливу на органи дихання складається із зовнішнього стакана - 1, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан - 2 з мікроотворами в дні, електродів - 3, трубки для дихання - 4, під'єднаної до верхньої кришки внутрішнього стакана, джерела УФ-променів - 5, кварцових вікон - 6 в стаканах, вентиля - 7 та спіралі - 8, по яким протікає електричний струм. Пристрій працює наступним чином: вдихання повітря через трубку - 4 приводить до створення розрідження у внутрішньому робочому стакані - 2. Рідина із зовнішнього стакана - 1 через мікроотвори проникає у внутрішній стакан - 2, засвідчуючи зниження тиску в ньому. Розріджене повітря іонізується під дією нагрітих спіралей - 8 та УФ-випромінювання - 5. В результаті людина дихає розрідженим іонізованим повітрям. Через вентиль - 7 буде надходити повітря, маса якого може регулюватись з допомогою крана. При видиханні повітря через трубку 1 UA 79520 U 5 10 15 20 - 4 у внутрішньому стакані - 2 рідина витікає через мікроотвори в ньому, зазнаючи гідродинамічний опір. Крім цього для рідини, яка витікає із внутрішнього стакана - 2 в зовнішній стакан - 1 буде додатковий опір повітря, яке знаходиться в зовнішньому стакані і виходить з нього через вентиль - 7 з двостороннім пропусканням повітря в стакан - 1. Це сприяє тренуванню м'язової тканини легень. При роботі запропонованого пристрою відбувається одночасний вплив теплого та іонізованого УФ-променями повітря на верхні дихальні шляхи. Також відбувається вплив збідненого на кисень та іонізованого повітря на діяльність внутрішніх органів людини. Використання запропонованого пристрою для впливу на органи дихання дає можливість здійснювати профілактику та лікування захворювань сердечно-судинної системи, попередження інфаркту, інсульту. Лікування верхніх дихальних шляхів, астми, риніту, алергії, гіпертонії, стенокардії, впливає на обмін речовин в організмі. Укріпляється і тренується м'язова тканина легень. Все це викликано тим, що в запропонованому пристрої отримується повітряна суміш, по складу наближена до гірського повітря і нагріта до температур потрібних для лікування дихальних шляхів людини. Додаткова іонізація розрідженого повітря у внутрішньому стакані під дією УФ-променів, дозволяє підтримувати температуру нагрівальних спіралей і повітря на безпечному рівні. Використані джерела при складанні заявки: Джерела інформації: [1]. Бернацький В.А. Пристрій для лікувального дихання. Патент України на корисну модель № 44828 від 12.12.2009 р. (Заявка № 200906053 від 12.06.2009 р.). [2]. Бернацький В.А. Пристрій для лікування дихальних шляхів. Патент України на корисну модель № 65106 від 25.11.2011 р. Бюл. № 22. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для впливу на органи дихання, який складається із зовнішнього стакана, частково заповненого водою, в середині якого розміщений внутрішній робочий стакан з мікроотворами в дні, а до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди, а іонізація повітря у внутрішньому робочому стакані відбувається нагрітими спіралями, по яким протікає електричний струм, який відрізняється тим, що відбувається додаткова іонізація повітря ультрафіолетовими (УФ) променями через отвори зроблені в одному з електродів і через кварцові вікна в стаканах. 2 UA 79520 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Device for influencing the respiratory system

Автори англійською

Oblovatska Marina Vyctorivna, Bernatskyi Viktor Antonovych

Назва патенту російською

Устройство для воздействия на органы дыхания

Автори російською

Обловацкая Марина Викторовна, Бернацкий Виктор Антонович

МПК / Мітки

МПК: A61L 9/22, A61L 9/20

Мітки: пристрій, дихання, впливу, органі
