Торговельний автомат для сипучих продуктів

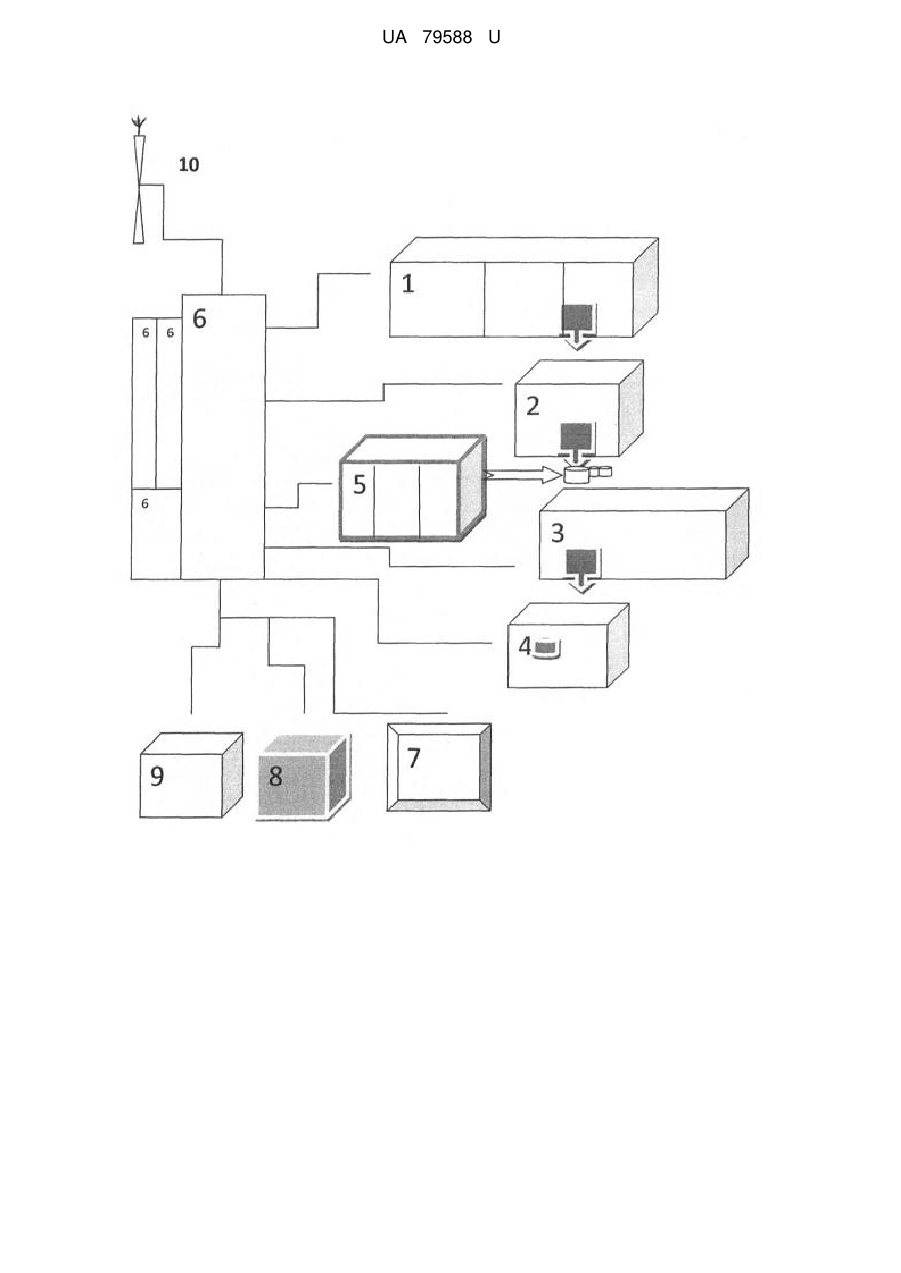

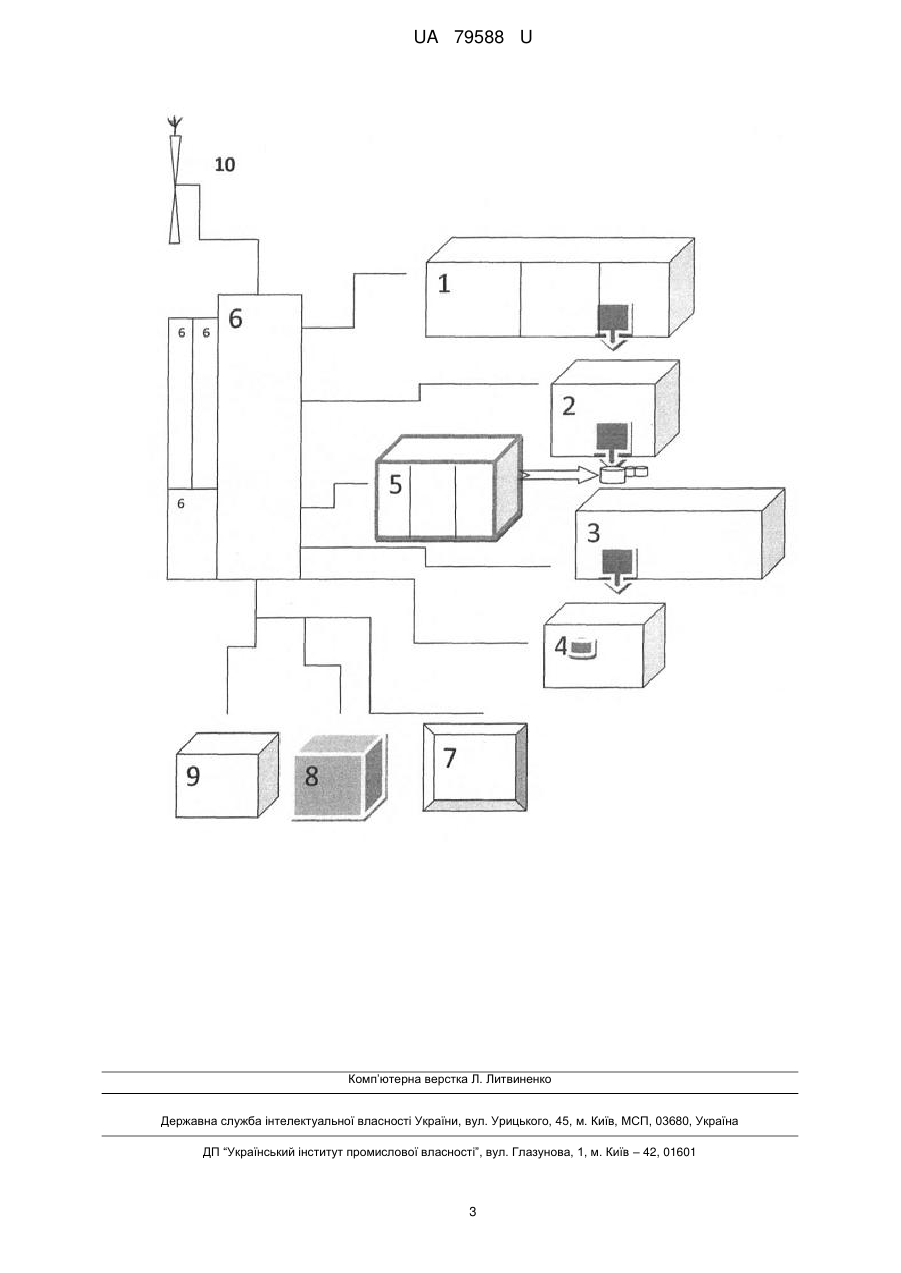

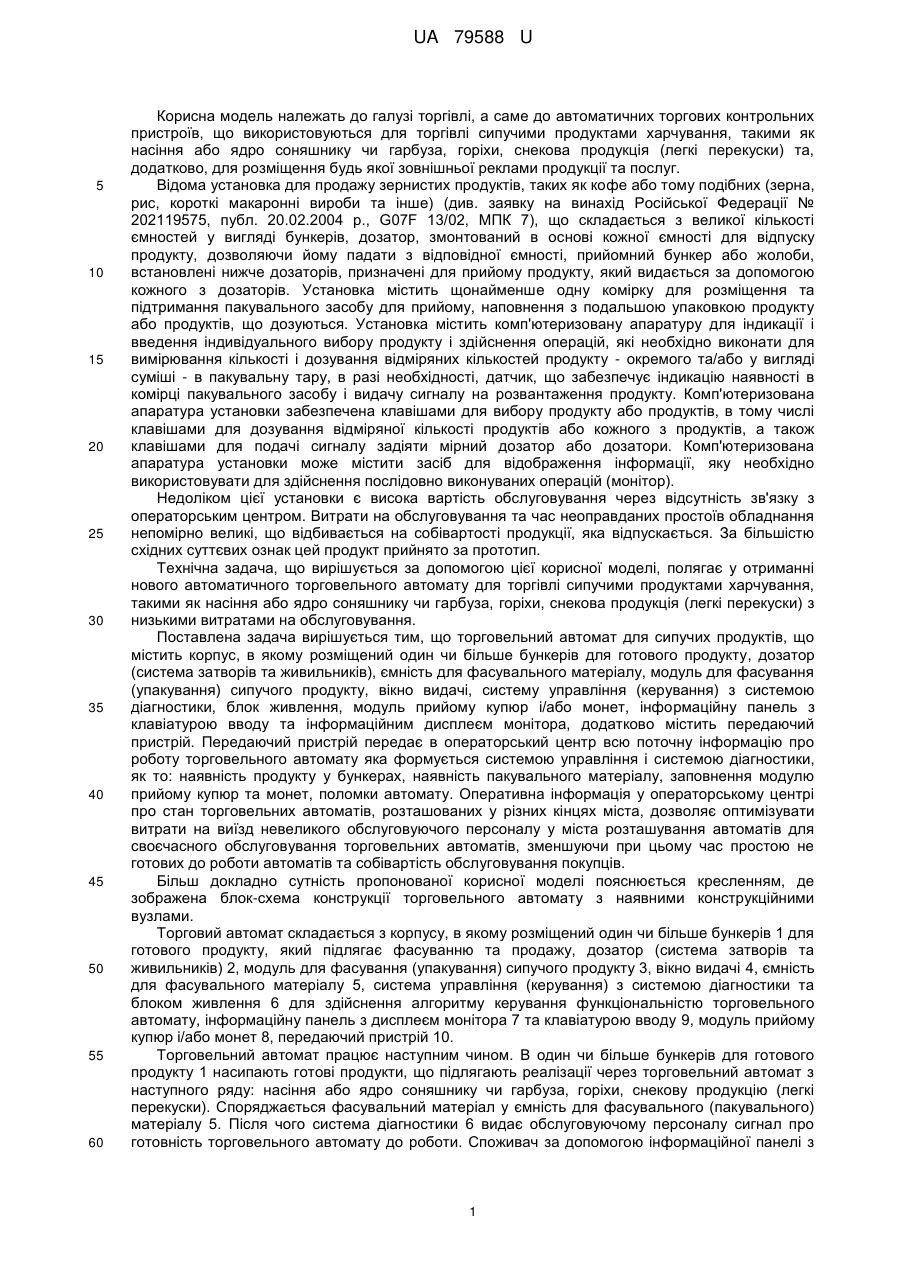

Реферат: UA 79588 U UA 79588 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належать до галузі торгівлі, а саме до автоматичних торгових контрольних пристроїв, що використовуються для торгівлі сипучими продуктами харчування, такими як насіння або ядро соняшнику чи гарбуза, горіхи, снекова продукція (легкі перекуски) та, додатково, для розміщення будь якої зовнішньої реклами продукції та послуг. Відома установка для продажу зернистих продуктів, таких як кофе або тому подібних (зерна, рис, короткі макаронні вироби та інше) (див. заявку на винахід Російської Федерації № 202119575, публ. 20.02.2004 р., G07F 13/02, МПК 7), що складається з великої кількості ємностей у вигляді бункерів, дозатор, змонтований в основі кожної ємності для відпуску продукту, дозволяючи йому падати з відповідної ємності, прийомний бункер або жолоби, встановлені нижче дозаторів, призначені для прийому продукту, який видається за допомогою кожного з дозаторів. Установка містить щонайменше одну комірку для розміщення та підтримання пакувального засобу для прийому, наповнення з подальшою упаковкою продукту або продуктів, що дозуються. Установка містить комп'ютеризовану апаратуру для індикації і введення індивідуального вибору продукту і здійснення операцій, які необхідно виконати для вимірювання кількості і дозування відміряних кількостей продукту - окремого та/або у вигляді суміші - в пакувальну тару, в разі необхідності, датчик, що забезпечує індикацію наявності в комірці пакувального засобу і видачу сигналу на розвантаження продукту. Комп'ютеризована апаратура установки забезпечена клавішами для вибору продукту або продуктів, в тому числі клавішами для дозування відміряної кількості продуктів або кожного з продуктів, а також клавішами для подачі сигналу задіяти мірний дозатор або дозатори. Комп'ютеризована апаратура установки може містити засіб для відображення інформації, яку необхідно використовувати для здійснення послідовно виконуваних операцій (монітор). Недоліком цієї установки є висока вартість обслуговування через відсутність зв'язку з операторським центром. Витрати на обслуговування та час неоправданих простоїв обладнання непомірно великі, що відбивається на собівартості продукції, яка відпускається. За більшістю східних суттєвих ознак цей продукт прийнято за прототип. Технічна задача, що вирішується за допомогою цієї корисної моделі, полягає у отриманні нового автоматичного торговельного автомату для торгівлі сипучими продуктами харчування, такими як насіння або ядро соняшнику чи гарбуза, горіхи, снекова продукція (легкі перекуски) з низькими витратами на обслуговування. Поставлена задача вирішується тим, що торговельний автомат для сипучих продуктів, що містить корпус, в якому розміщений один чи більше бункерів для готового продукту, дозатор (система затворів та живильників), ємність для фасувального матеріалу, модуль для фасування (упакування) сипучого продукту, вікно видачі, систему управління (керування) з системою діагностики, блок живлення, модуль прийому купюр і/або монет, інформаційну панель з клавіатурою вводу та інформаційним дисплеєм монітора, додатково містить передаючий пристрій. Передаючий пристрій передає в операторський центр всю поточну інформацію про роботу торговельного автомату яка формується системою управління і системою діагностики, як то: наявність продукту у бункерах, наявність пакувального матеріалу, заповнення модулю прийому купюр та монет, поломки автомату. Оперативна інформація у операторському центрі про стан торговельних автоматів, розташованих у різних кінцях міста, дозволяє оптимізувати витрати на виїзд невеликого обслуговуючого персоналу у міста розташування автоматів для своєчасного обслуговування торговельних автоматів, зменшуючи при цьому час простою не готових до роботи автоматів та собівартість обслуговування покупців. Більш докладно сутність пропонованої корисної моделі пояснюється кресленням, де зображена блок-схема конструкції торговельного автомату з наявними конструкційними вузлами. Торговий автомат складається з корпусу, в якому розміщений один чи більше бункерів 1 для готового продукту, який підлягає фасуванню та продажу, дозатор (система затворів та живильників) 2, модуль для фасування (упакування) сипучого продукту 3, вікно видачі 4, ємність для фасувального матеріалу 5, система управління (керування) з системою діагностики та блоком живлення 6 для здійснення алгоритму керування функціональністю торговельного автомату, інформаційну панель з дисплеєм монітора 7 та клавіатурою вводу 9, модуль прийому купюр і/або монет 8, передаючий пристрій 10. Торговельний автомат працює наступним чином. В один чи більше бункерів для готового продукту 1 насипають готові продукти, що підлягають реалізації через торговельний автомат з наступного ряду: насіння або ядро соняшнику чи гарбуза, горіхи, снекову продукцію (легкі перекуски). Споряджається фасувальний матеріал у ємність для фасувального (пакувального) матеріалу 5. Після чого система діагностики 6 видає обслуговуючому персоналу сигнал про готовність торговельного автомату до роботи. Споживач за допомогою інформаційної панелі з 1 UA 79588 U 5 10 15 20 25 дисплеєм монітора 7 та клавіатури вводу 9 обирає вид, кількість, та інші можливі характеристики бажаного продукту або суміші продуктів, інформація про вибір поступає до системи управління (керування) 6, після чого відбувається оплата за допомогою модулю прийому купюр і/або монет 8. Згідно здійсненого вибору, інформація з системи управління (керування) 6 потрапляє до ємності для фасувального (пакувального) матеріалу 5, даючи сигнал на загрузку упаковки відповідного об'єму, наприклад паперового стакану, до модулю для фасування (упакування) сипучого продукту 3. Також, згідно здійсненого вибору, інформація з системи управління (керування) 6 потрапляє до відповідного дозатору/дозаторів 2, які, за умови сигналу датчика про наявність підготовленої упаковки, здійснюють відпуск необхідної кількості продукту, або їх суміші у модуль для фасування (упакування) сипучого продукту 3. Після наповнення упакування, розфасований продукт потрапляє у вікно видачі 4, де його може отримати споживач. При цьому інформація про завершення операції обслуговування сповіщається на дисплей монітора 7. Торговельний автомат працює від електричного струму, який трансформується до необхідних параметрів за допомогою блока живлення 6. Блок (система) діагностики 6 включає систему телеметричного контролю, що проводить збір інформації для оператора з ціллю контролю та своєчасного обслуговування торговельного автомату. Телеметричний контроль здійснюється через наступні датчики контролю: кількості продукту/продуктів для продажу і строків його реалізації, кількості наявної упаковки, діагностики справності вузлів і механізмів, обліку і розшифрування помилок системи управління. Уся оброблена оперативна інформація про стан (працездатність), наявність, наповненість продукту, купюр, монет чи пакувальних матеріалів та інша подається на передаючий пристрій 10. Передаючий пристрій 10 передає інформацію до операторського центру за допомогою любого, одного з відомих видів зв'язку, наприклад: безпровідні види - GSM, GPRS, WiFi, WiMax, радіо; провідні види - телефонні, комп'ютерні, ISDN, xDSL мережі. У режимі очікування замовлень на моніторі 7 торговельного автомату можливе транслювання реклами. Запропонований новий торговельний автомат має низьку вартість обслуговування і собівартість обслуговування покупців. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Торговельний автомат для сипучих продуктів, що містить корпус, в якому встановлені один чи більше бункерів для готового продукту, дозатор, ємність для фасувального матеріалу, модуль для фасування сипучого продукту, вікно видачі, систему управління з системою діагностики, блок живлення, модуль прийому купюр і/або монет, інформаційну панель з клавіатурою вводу та дисплеєм монітора, який відрізняється тим, що додатково містить передаючий пристрій, що передає інформацію про стан торговельного автомату до операторського центру за допомогою будь-якого, одного з відомих видів провідного і безпровідного зв'язку. 2 UA 79588 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
