Автомат для пакування сипких продуктів

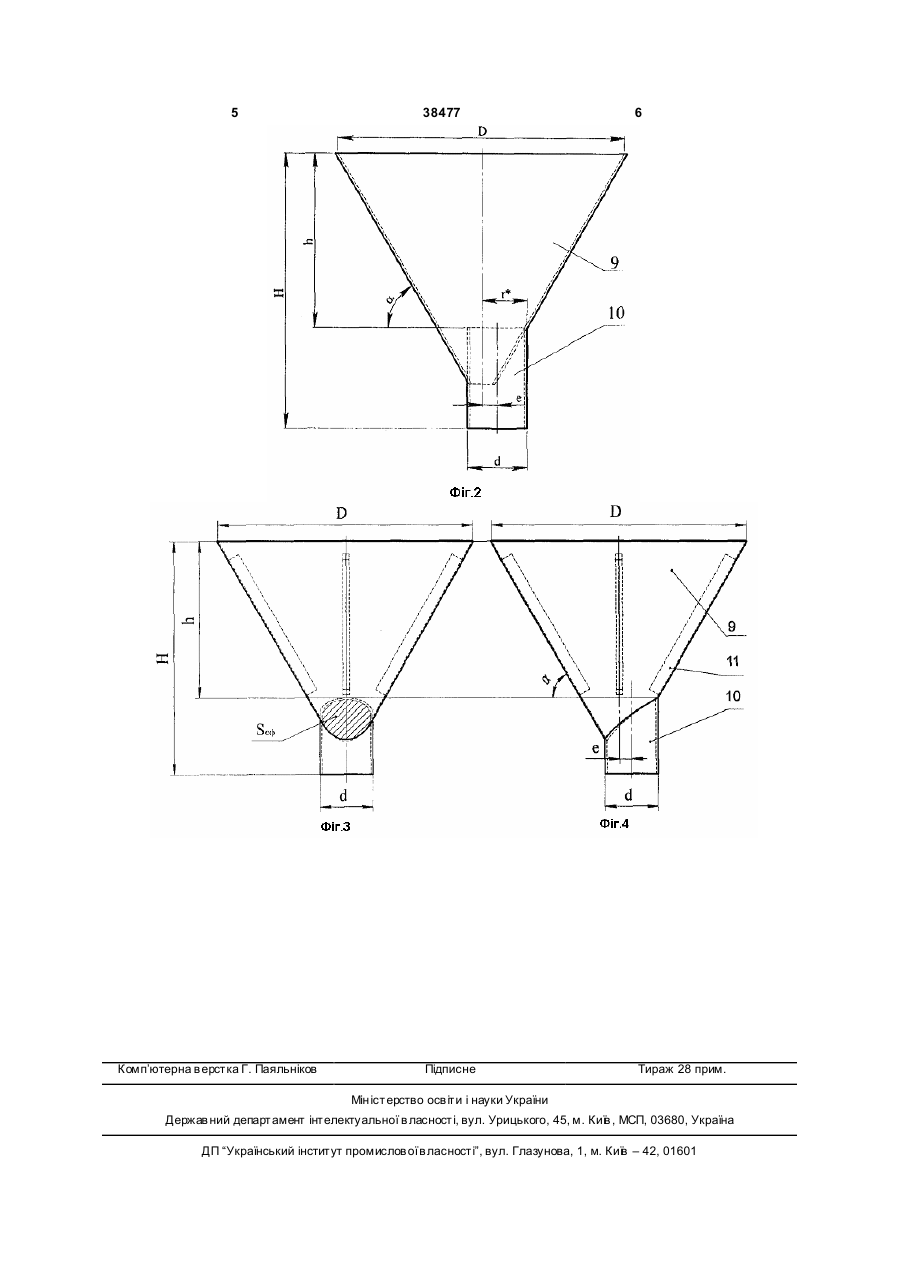

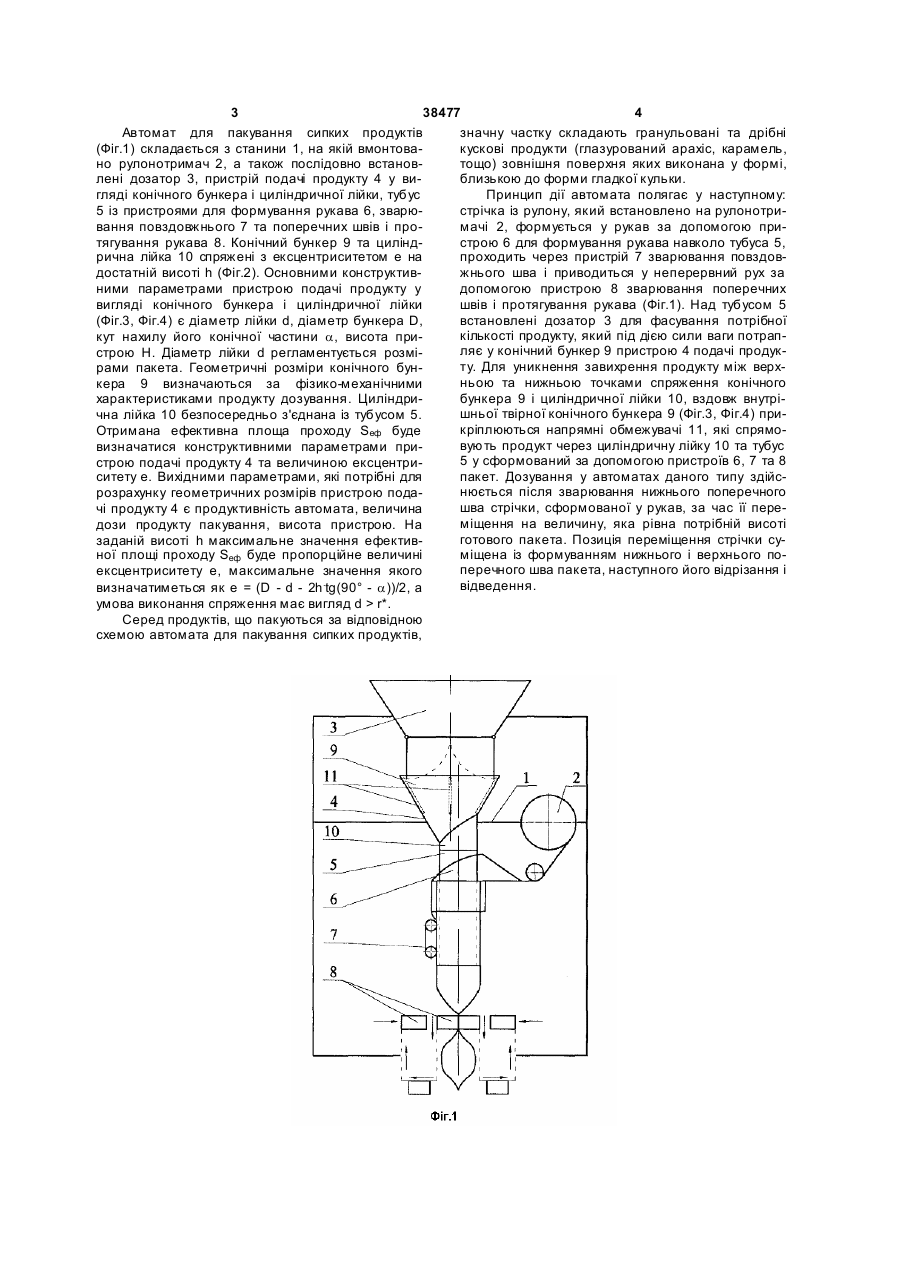

Автомат для пакування сипких продуктів, що містить встановлені на станині рулонотримач, дозатор, з'єднаний через конічний бункер і циліндричну лійку пристрою подачі продукту з тубусом із пристроями для формування рукава, зварювання повздовжнього та поперечних швів і протягування рукава, який відрізняється тим, що конічний бункер і циліндрична лійка спряжені з ексцентриситетом, а на внутрішній поверхні конічного бункера виконані повздовжні напрямні обмежувачі. (19) (21) u200810202 (22) 08.08.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ГАВРИЛЬЧЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA, БОРОВЕЦЬ ВОЛОДИМИР МИ ХАЙЛОВИЧ, U A, ГУРСЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, НАКОНЕЧНИЙ СЕРГІЙ ЙОСИПОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A 3 38477 4 Автомат для пакування сипких продуктів значну частку складають гранульовані та дрібні (Фіг.1) складається з станини 1, на якій вмонтовакускові продукти (глазурований арахіс, карамель, но рулонотримач 2, а також послідовно встановтощо) зовнішня поверхня яких виконана у формі, лені дозатор 3, пристрій подачі продукту 4 у виблизькою до форми гладкої кульки. гляді конічного бункера і циліндричної лійки, тубус Принцип дії автомата полягає у наступному: 5 із пристроями для формування рукава 6, зварюстрічка із рулону, який встановлено на рулонотривання повздовжнього 7 та поперечних швів і промачі 2, формується у рукав за допомогою притягування рукава 8. Конічний бункер 9 та циліндстрою 6 для формування рукава навколо тубуса 5, рична лійка 10 спряжені з ексцентриситетом е на проходить через пристрій 7 зварювання повздовдостатній висоті h (Фіг.2). Основними конструктивжнього шва і приводиться у неперервний рух за ними параметрами пристрою подачі продукту у допомогою пристрою 8 зварювання поперечних вигляді конічного бункера і циліндричної лійки швів і протягування рукава (Фіг.1). Над тубусом 5 (Фіг.3, Фіг.4) є діаметр лійки d, діаметр бункера D, встановлені дозатор 3 для фасування потрібної кількості продукту, який під дією сили ваги потрапкут нахилу його конічної частини a, висота приляє у конічний бункер 9 пристрою 4 подачі продукстрою H. Діаметр лійки d регламентується розміту. Для уникнення завихрення продукту між верхрами пакета. Геометричні розміри конічного бунньою та нижньою точками спряження конічного кера 9 визначаються за фізико-механічними характеристиками продукту дозування. Циліндрибункера 9 і циліндричної лійки 10, вздовж внутрішньої твірної конічного бункера 9 (Фіг.3, Фіг.4) прична лійка 10 безпосередньо з'єднана із тубусом 5. кріплюються напрямні обмежувачі 11, які спрямоОтримана ефективна площа проходу Sеф буде вують продукт через циліндричну лійку 10 та тубус визначатися конструктивними параметрами при5 у сформований за допомогою пристроїв 6, 7 та 8 строю подачі продукту 4 та величиною ексцентриситету е. Вихідними параметрами, які потрібні для пакет. Дозування у автоматах даного типу здійснюється після зварювання нижнього поперечного розрахунку геометричних розмірів пристрою подашва стрічки, сформованої у рукав, за час її перечі продукту 4 є продуктивність автомата, величина міщення на величину, яка рівна потрібній висоті дози продукту пакування, висота пристрою. На готового пакета. Позиція переміщення стрічки сузаданій висоті h максимальне значення ефективної площі проходу Sеф буде пропорційне величині міщена із формуванням нижнього і верхнього поперечного шва пакета, наступного його відрізання і ексцентриситету е, максимальне значення якого відведення. визначатиметься як е = (D - d - 2h.tg(90° - a))/2, а умова виконання спряження має вигляд d > r*. Серед продуктів, що пакуються за відповідною схемою автомата для пакування сипких продуктів, 5 Комп’ютерна в ерстка Г. Паяльніков 38477 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
