Пристрій для укладання і ущільнення бетонних сумішей

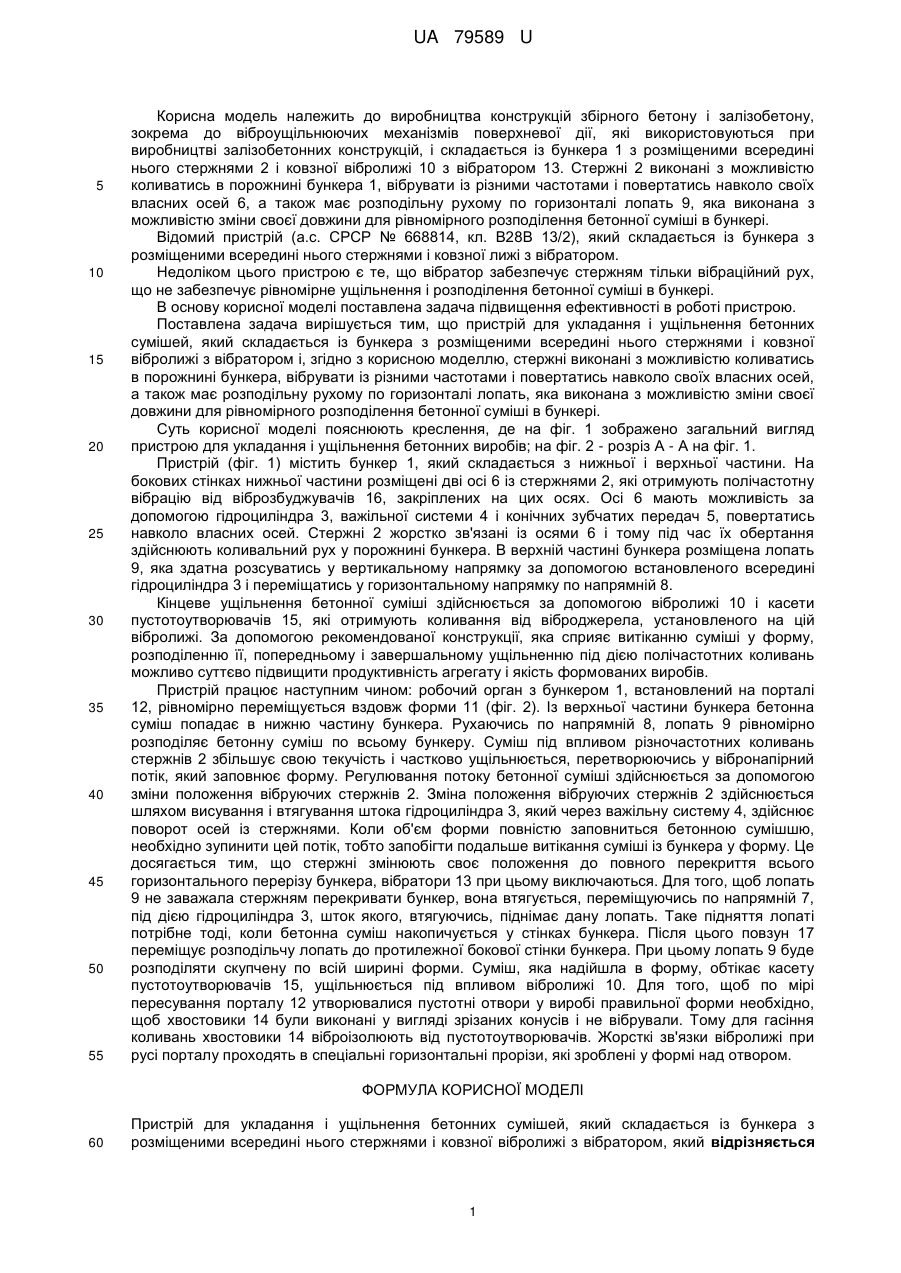

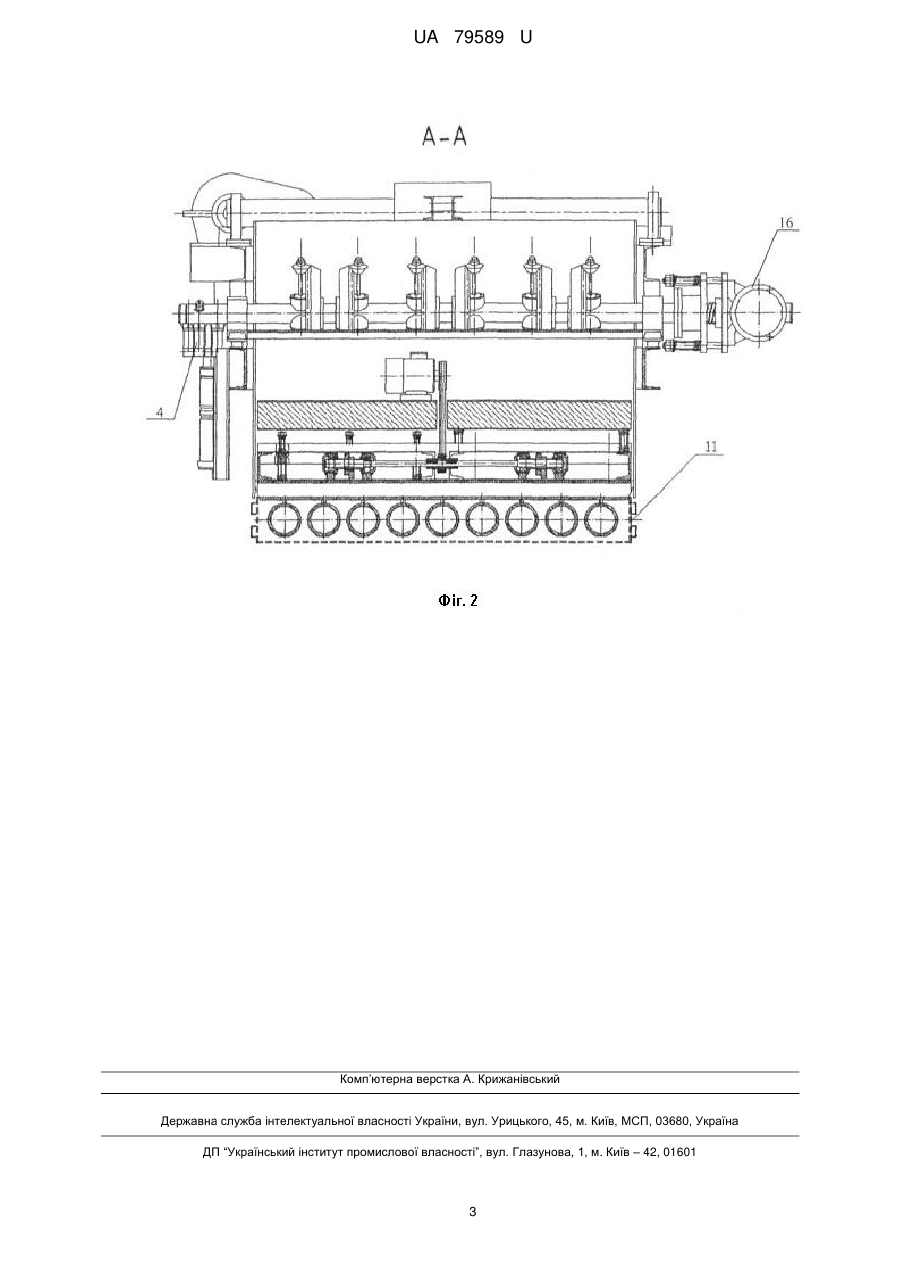

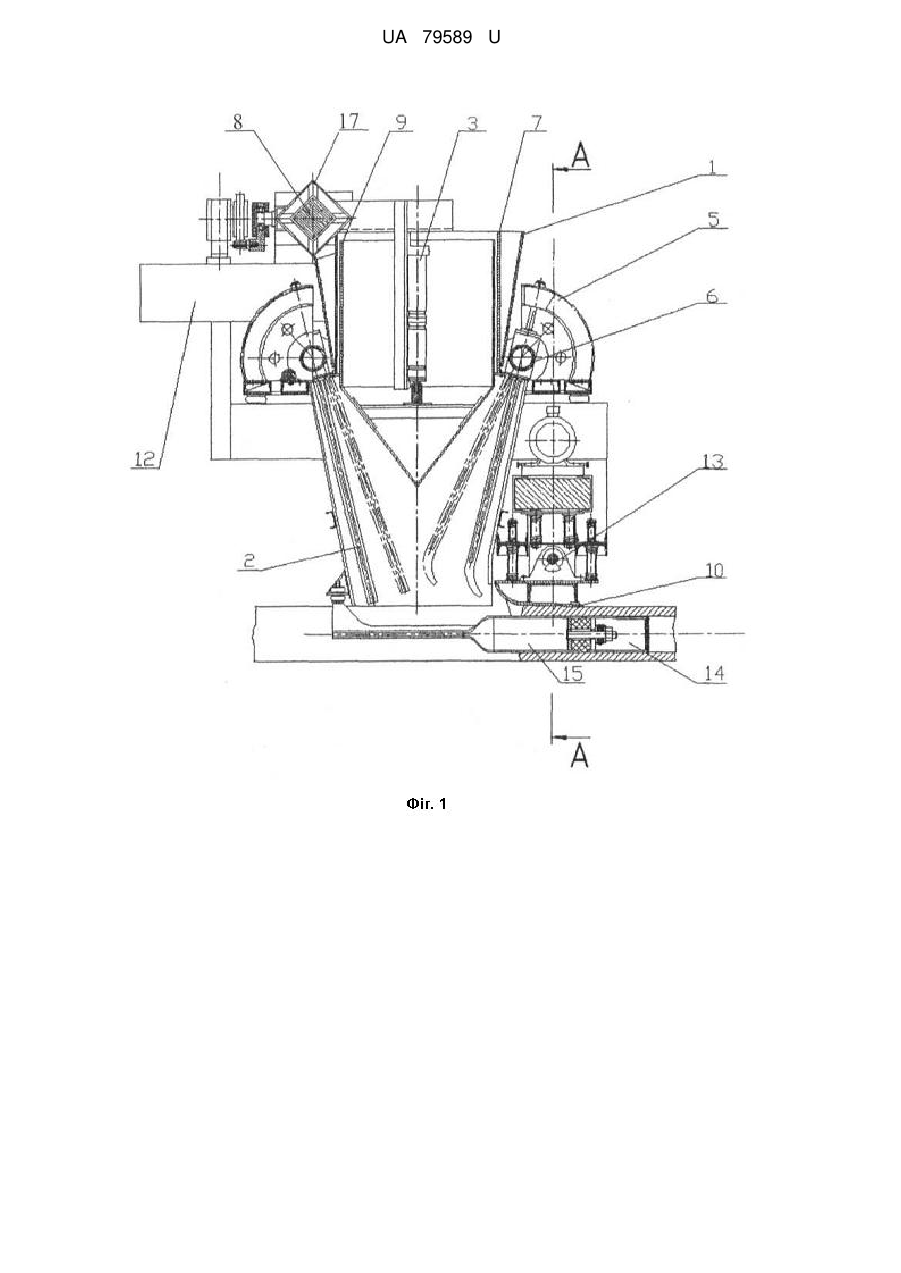

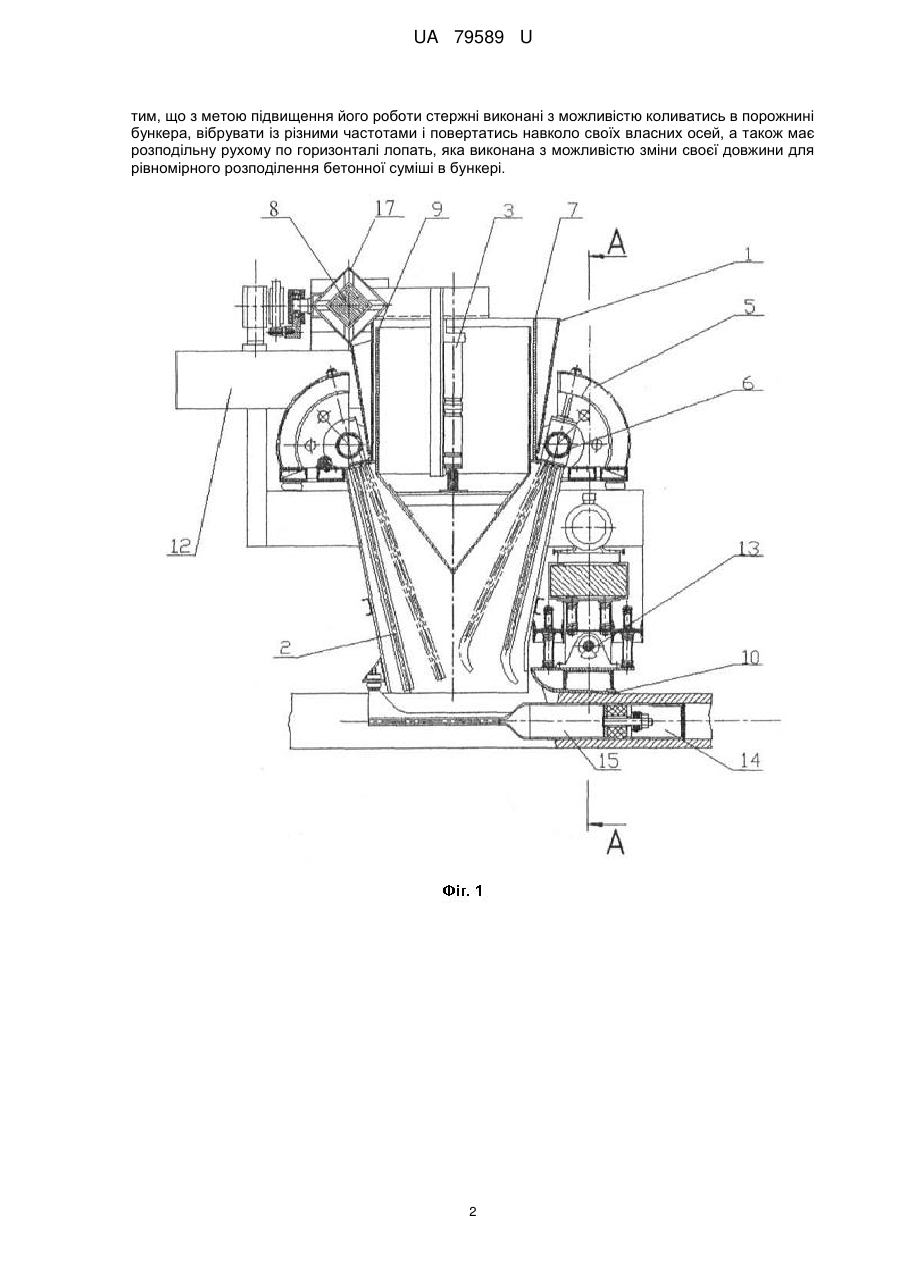

Реферат: UA 79589 U UA 79589 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва конструкцій збірного бетону і залізобетону, зокрема до віброущільнюючих механізмів поверхневої дії, які використовуються при виробництві залізобетонних конструкцій, і складається із бункера 1 з розміщеними всередині нього стержнями 2 і ковзної вібролижі 10 з вібратором 13. Стержні 2 виконані з можливістю коливатись в порожнині бункера 1, вібрувати із різними частотами і повертатись навколо своїх власних осей 6, а також має розподільну рухому по горизонталі лопать 9, яка виконана з можливістю зміни своєї довжини для рівномірного розподілення бетонної суміші в бункері. Відомий пристрій (а.с. СРСР № 668814, кл. В28В 13/2), який складається із бункера з розміщеними всередині нього стержнями і ковзної лижі з вібратором. Недоліком цього пристрою є те, що вібратор забезпечує стержням тільки вібраційний рух, що не забезпечує рівномірне ущільнення і розподілення бетонної суміші в бункері. В основу корисної моделі поставлена задача підвищення ефективності в роботі пристрою. Поставлена задача вирішується тим, що пристрій для укладання і ущільнення бетонних сумішей, який складається із бункера з розміщеними всередині нього стержнями і ковзної вібролижі з вібратором і, згідно з корисною моделлю, стержні виконані з можливістю коливатись в порожнині бункера, вібрувати із різними частотами і повертатись навколо своїх власних осей, а також має розподільну рухому по горизонталі лопать, яка виконана з можливістю зміни своєї довжини для рівномірного розподілення бетонної суміші в бункері. Суть корисної моделі пояснюють креслення, де на фіг. 1 зображено загальний вигляд пристрою для укладання і ущільнення бетонних виробів; на фіг. 2 - розріз А - А на фіг. 1. Пристрій (фіг. 1) містить бункер 1, який складається з нижньої і верхньої частини. На бокових стінках нижньої частини розміщені дві осі 6 із стержнями 2, які отримують полічастотну вібрацію від віброзбуджувачів 16, закріплених на цих осях. Осі 6 мають можливість за допомогою гідроциліндра 3, важільної системи 4 і конічних зубчатих передач 5, повертатись навколо власних осей. Стержні 2 жорстко зв'язані із осями 6 і тому під час їх обертання здійснюють коливальний рух у порожнині бункера. В верхній частині бункера розміщена лопать 9, яка здатна розсуватись у вертикальному напрямку за допомогою встановленого всередині гідроциліндра 3 і переміщатись у горизонтальному напрямку по напрямній 8. Кінцеве ущільнення бетонної суміші здійснюється за допомогою вібролижі 10 і касети пустотоутворювачів 15, які отримують коливання від віброджерела, установленого на цій вібролижі. За допомогою рекомендованої конструкції, яка сприяє витіканню суміші у форму, розподіленню її, попередньому і завершальному ущільненню під дією полічастотних коливань можливо суттєво підвищити продуктивність агрегату і якість формованих виробів. Пристрій працює наступним чином: робочий орган з бункером 1, встановлений на порталі 12, рівномірно переміщується вздовж форми 11 (фіг. 2). Із верхньої частини бункера бетонна суміш попадає в нижню частину бункера. Рухаючись по напрямній 8, лопать 9 рівномірно розподіляє бетонну суміш по всьому бункеру. Суміш під впливом різночастотних коливань стержнів 2 збільшує свою текучість і частково ущільнюється, перетворюючись у вібронапірний потік, який заповнює форму. Регулювання потоку бетонної суміші здійснюється за допомогою зміни положення вібруючих стержнів 2. Зміна положення вібруючих стержнів 2 здійснюється шляхом висування і втягування штока гідроциліндра 3, який через важільну систему 4, здійснює поворот осей із стержнями. Коли об'єм форми повністю заповниться бетонною сумішшю, необхідно зупинити цей потік, тобто запобігти подальше витікання суміші із бункера у форму. Це досягається тим, що стержні змінюють своє положення до повного перекриття всього горизонтального перерізу бункера, вібратори 13 при цьому виключаються. Для того, щоб лопать 9 не заважала стержням перекривати бункер, вона втягується, переміщуючись по напрямній 7, під дією гідроциліндра 3, шток якого, втягуючись, піднімає дану лопать. Таке підняття лопаті потрібне тоді, коли бетонна суміш накопичується у стінках бункера. Після цього повзун 17 переміщує розподільчу лопать до протилежної бокової стінки бункера. При цьому лопать 9 буде розподіляти скупчену по всій ширині форми. Суміш, яка надійшла в форму, обтікає касету пустотоутворювачів 15, ущільнюється під впливом вібролижі 10. Для того, щоб по мірі пересування порталу 12 утворювалися пустотні отвори у виробі правильної форми необхідно, щоб хвостовики 14 були виконані у вигляді зрізаних конусів і не вібрували. Тому для гасіння коливань хвостовики 14 віброізолюють від пустотоутворювачів. Жорсткі зв'язки вібролижі при русі порталу проходять в спеціальні горизонтальні прорізи, які зроблені у формі над отвором. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для укладання і ущільнення бетонних сумішей, який складається із бункера з розміщеними всередині нього стержнями і ковзної вібролижі з вібратором, який відрізняється 1 UA 79589 U тим, що з метою підвищення його роботи стержні виконані з можливістю коливатись в порожнині бункера, вібрувати із різними частотами і повертатись навколо своїх власних осей, а також має розподільну рухому по горизонталі лопать, яка виконана з можливістю зміни своєї довжини для рівномірного розподілення бетонної суміші в бункері. 2 UA 79589 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
