Термоелектричний термостатуючий пристрій для елементів твердотільної електроніки

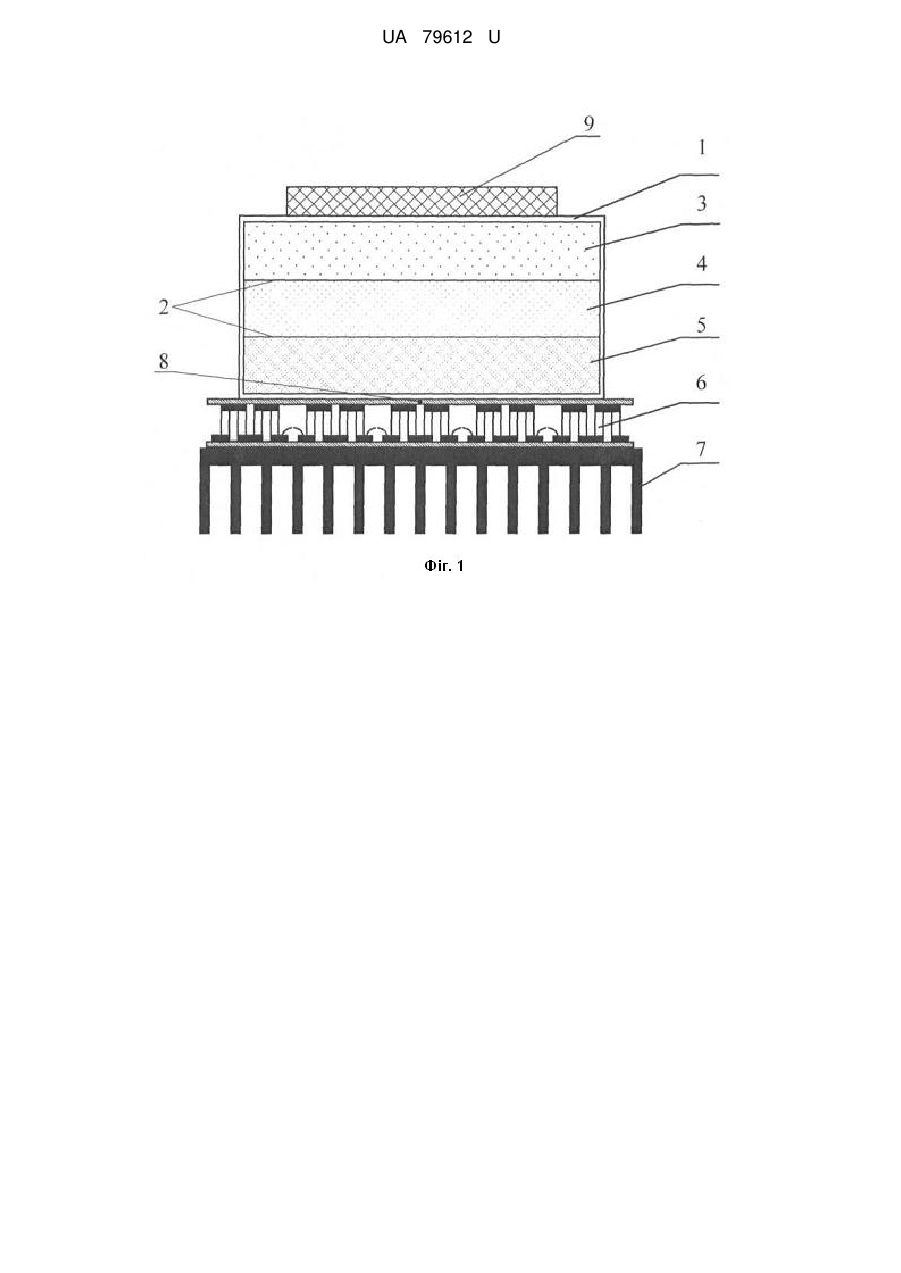

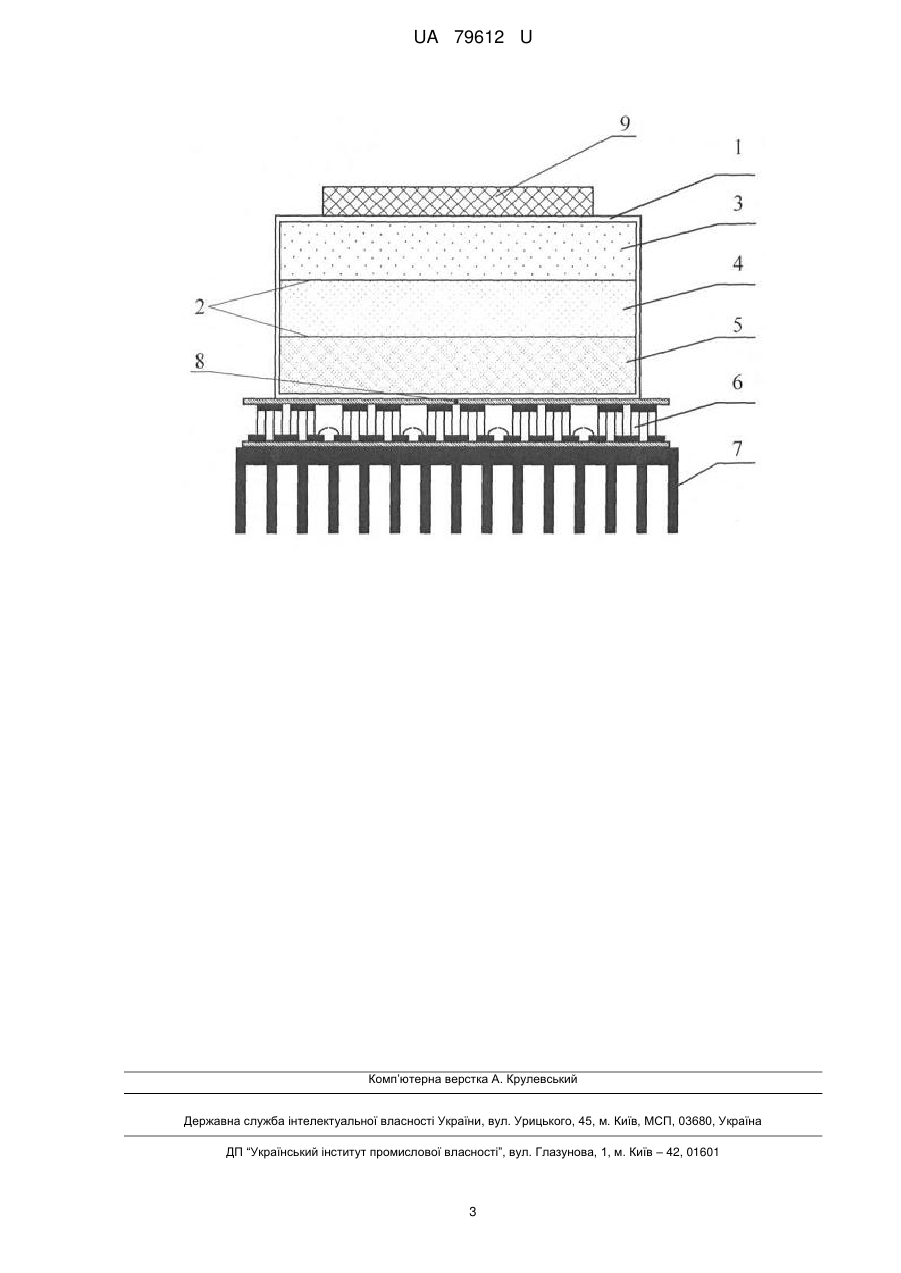

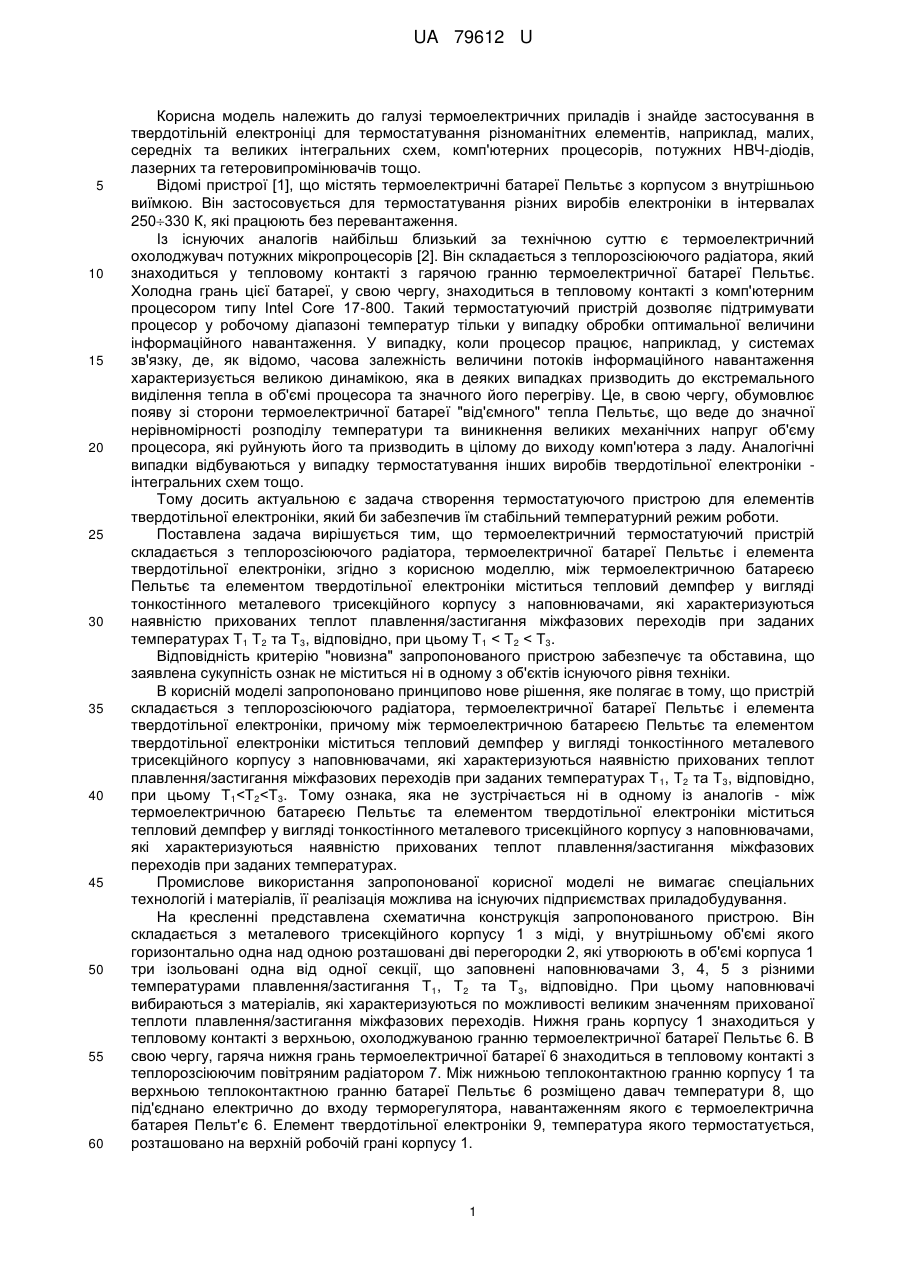

Реферат: UA 79612 U UA 79612 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі термоелектричних приладів і знайде застосування в твердотільній електроніці для термостатування різноманітних елементів, наприклад, малих, середніх та великих інтегральних схем, комп'ютерних процесорів, потужних НВЧ-діодів, лазерних та гетеровипромінювачів тощо. Відомі пристрої [1], що містять термоелектричні батареї Пельтьє з корпусом з внутрішньою виїмкою. Він застосовується для термостатування різних виробів електроніки в інтервалах 250330 К, які працюють без перевантаження. Із існуючих аналогів найбільш близький за технічною суттю є термоелектричний охолоджувач потужних мікропроцесорів [2]. Він складається з теплорозсіюючого радіатора, який знаходиться у тепловому контакті з гарячою гранню термоелектричної батареї Пельтьє. Холодна грань цієї батареї, у свою чергу, знаходиться в тепловому контакті з комп'ютерним процесором типу Intel Core 17-800. Такий термостатуючий пристрій дозволяє підтримувати процесор у робочому діапазоні температур тільки у випадку обробки оптимальної величини інформаційного навантаження. У випадку, коли процесор працює, наприклад, у системах зв'язку, де, як відомо, часова залежність величини потоків інформаційного навантаження характеризується великою динамікою, яка в деяких випадках призводить до екстремального виділення тепла в об'ємі процесора та значного його перегріву. Це, в свою чергу, обумовлює появу зі сторони термоелектричної батареї "від'ємного" тепла Пельтьє, що веде до значної нерівномірності розподілу температури та виникнення великих механічних напруг об'єму процесора, які руйнують його та призводить в цілому до виходу комп'ютера з ладу. Аналогічні випадки відбуваються у випадку термостатування інших виробів твердотільної електроніки інтегральних схем тощо. Тому досить актуальною є задача створення термостатуючого пристрою для елементів твердотільної електроніки, який би забезпечив їм стабільний температурний режим роботи. Поставлена задача вирішується тим, що термоелектричний термостатуючий пристрій складається з теплорозсіюючого радіатора, термоелектричної батареї Пельтьє і елемента твердотільної електроніки, згідно з корисною моделлю, між термоелектричною батареєю Пельтьє та елементом твердотільної електроніки міститься тепловий демпфер у вигляді тонкостінного металевого трисекційного корпусу з наповнювачами, які характеризуються наявністю прихованих теплот плавлення/застигання міжфазових переходів при заданих температурах Т1 Т2 та Т3, відповідно, при цьому Т1 < Т2 < Т3. Відповідність критерію "новизна" запропонованого пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. В корисній моделі запропоновано принципово нове рішення, яке полягає в тому, що пристрій складається з теплорозсіюючого радіатора, термоелектричної батареї Пельтьє і елемента твердотільної електроніки, причому між термоелектричною батареєю Пельтьє та елементом твердотільної електроніки міститься тепловий демпфер у вигляді тонкостінного металевого трисекційного корпусу з наповнювачами, які характеризуються наявністю прихованих теплот плавлення/застигання міжфазових переходів при заданих температурах Т 1, Т2 та Т3, відповідно, при цьому Т1
