Пристрій для зменшення горизонтальної швидкості ураганів

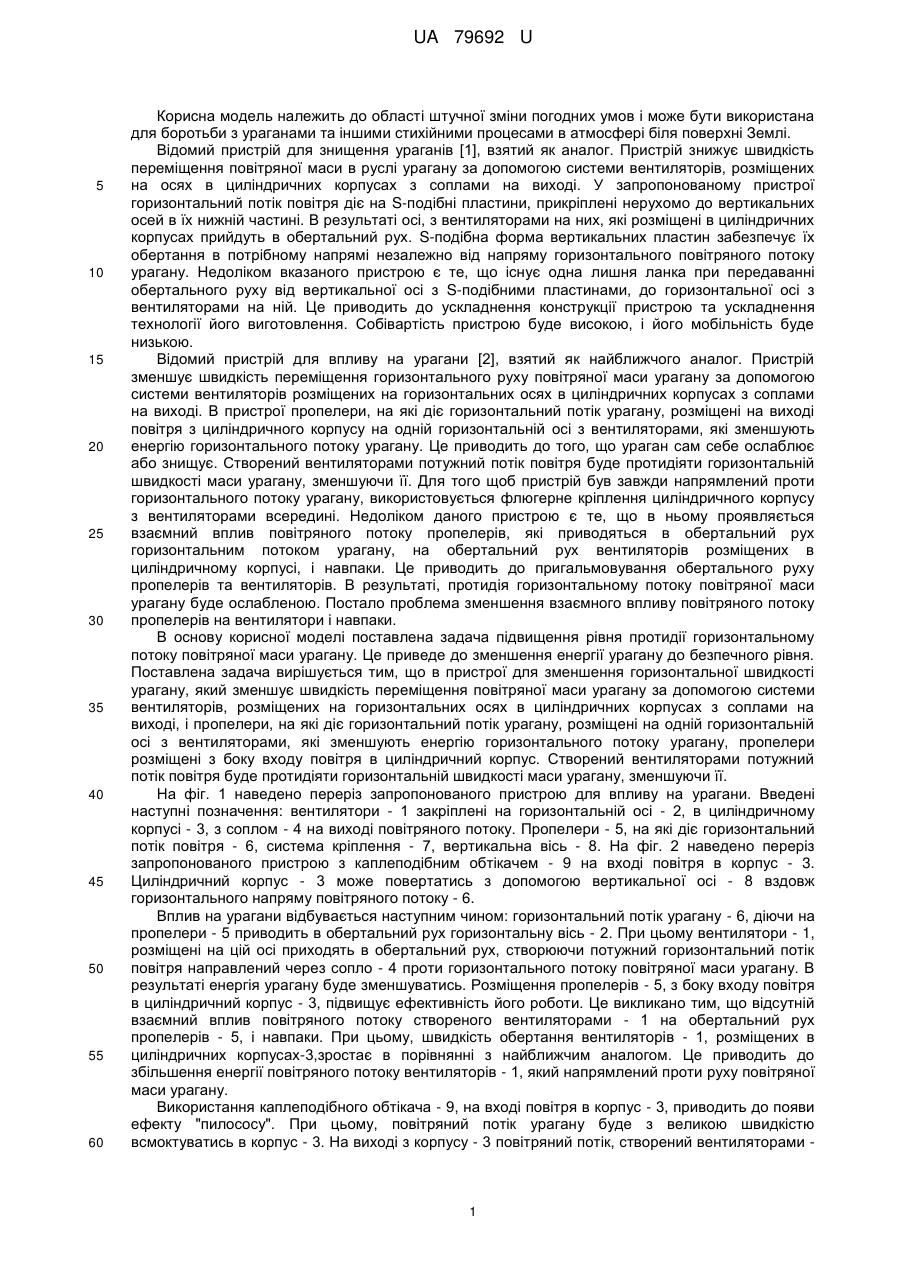

Реферат: UA 79692 U UA 79692 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], взятий як аналог. Пристрій знижує швидкість переміщення повітряної маси в руслі урагану за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах з соплами на виході. У запропонованому пристрої горизонтальний потік повітря діє на S-подібні пластини, прикріплені нерухомо до вертикальних осей в їх нижній частині. В результаті осі, з вентиляторами на них, які розміщені в циліндричних корпусах прийдуть в обертальний рух. S-подібна форма вертикальних пластин забезпечує їх обертання в потрібному напрямі незалежно від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є те, що існує одна лишня ланка при передаванні обертального руху від вертикальної осі з S-подібними пластинами, до горизонтальної осі з вентиляторами на ній. Це приводить до ускладнення конструкції пристрою та ускладнення технології його виготовлення. Собівартість пристрою буде високою, і його мобільність буде низькою. Відомий пристрій для впливу на урагани [2], взятий як найближчого аналог. Пристрій зменшує швидкість переміщення горизонтального руху повітряної маси урагану за допомогою системи вентиляторів розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході. В пристрої пропелери, на які діє горизонтальний потік урагану, розміщені на виході повітря з циліндричного корпусу на одній горизонтальній осі з вентиляторами, які зменшують енергію горизонтального потоку урагану. Це приводить до того, що ураган сам себе ослаблює або знищує. Створений вентиляторами потужний потік повітря буде протидіяти горизонтальній швидкості маси урагану, зменшуючи її. Для того щоб пристрій був завжди напрямлений проти горизонтального потоку урагану, використовується флюгерне кріплення циліндричного корпусу з вентиляторами всередині. Недоліком даного пристрою є те, що в ньому проявляється взаємний вплив повітряного потоку пропелерів, які приводяться в обертальний рух горизонтальним потоком урагану, на обертальний рух вентиляторів розміщених в циліндричному корпусі, і навпаки. Це приводить до пригальмовування обертального руху пропелерів та вентиляторів. В результаті, протидія горизонтальному потоку повітряної маси урагану буде ослабленою. Постало проблема зменшення взаємного впливу повітряного потоку пропелерів на вентилятори і навпаки. В основу корисної моделі поставлена задача підвищення рівня протидії горизонтальному потоку повітряної маси урагану. Це приведе до зменшення енергії урагану до безпечного рівня. Поставлена задача вирішується тим, що в пристрої для зменшення горизонтальної швидкості урагану, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході, і пропелери, на які діє горизонтальний потік урагану, розміщені на одній горизонтальній осі з вентиляторами, які зменшують енергію горизонтального потоку урагану, пропелери розміщені з боку входу повітря в циліндричний корпус. Створений вентиляторами потужний потік повітря буде протидіяти горизонтальній швидкості маси урагану, зменшуючи її. На фіг. 1 наведено переріз запропонованого пристрою для впливу на урагани. Введені наступні позначення: вентилятори - 1 закріплені на горизонтальній осі - 2, в циліндричному корпусі - 3, з соплом - 4 на виході повітряного потоку. Пропелери - 5, на які діє горизонтальний потік повітря - 6, система кріплення - 7, вертикальна вісь - 8. На фіг. 2 наведено переріз запропонованого пристрою з каплеподібним обтікачем - 9 на вході повітря в корпус - 3. Циліндричний корпус - 3 може повертатись з допомогою вертикальної осі - 8 вздовж горизонтального напряму повітряного потоку - 6. Вплив на урагани відбувається наступним чином: горизонтальний потік урагану - 6, діючи на пропелери - 5 приводить в обертальний рух горизонтальну вісь - 2. При цьому вентилятори - 1, розміщені на цій осі приходять в обертальний рух, створюючи потужний горизонтальний потік повітря направлений через сопло - 4 проти горизонтального потоку повітряної маси урагану. В результаті енергія урагану буде зменшуватись. Розміщення пропелерів - 5, з боку входу повітря в циліндричний корпус - 3, підвищує ефективність його роботи. Це викликано тим, що відсутній взаємний вплив повітряного потоку створеного вентиляторами - 1 на обертальний рух пропелерів - 5, і навпаки. При цьому, швидкість обертання вентиляторів - 1, розміщених в циліндричних корпусах-3,зростає в порівнянні з найближчим аналогом. Це приводить до збільшення енергії повітряного потоку вентиляторів - 1, який напрямлений проти руху повітряної маси урагану. Використання каплеподібного обтікача - 9, на вході повітря в корпус - 3, приводить до появи ефекту "пилососу". При цьому, повітряний потік урагану буде з великою швидкістю всмоктуватись в корпус - 3. На виході з корпусу - 3 повітряний потік, створений вентиляторами 1 UA 79692 U 5 10 15 1, буде виходити з цього корпусу і протидіє горизонтальній швидкості потоку урагану. Тобто, протидія руху урагану відбувається одночасово на вході і виході повітряного потоку з корпусу 3. Все це сприяє підвищенню ефективності боротьби з ураганами. Флюгерне кріплення циліндричного корпусу - 3, забезпечує орієнтацію пристрою проти горизонтального потоку урагану. Це підвищує мобільність роботи пристрою в реальних умовах, коли напрям горизонтального повітряного потоку урагану може суттєво змінюватись. Використання сукупності запропонованих пристроїв для зменшення горизонтальної швидкості урагану, приводить до суттєвого зменшення енергії ураганів до безпечного рівня. При цьому зменшується руйнівна дія ураганів, що приведе до збереження матеріальних та фінансових ресурсів, а також до відсутності людських жертв. Використані джерела при складанні заявки: [1]. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. Бюл. № 23. [2]. Бернацький В.Α., Крайчук C.O. Пристрій для впливу на урагани. Патент України на корисну модель № 62776 від 12.09.2011. Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для зменшення горизонтальної швидкості ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході, і пропелери, на які діє горизонтальний потік урагану, розміщені на одній горизонтальній осі з вентиляторами, які зменшують енергію горизонтального потоку урагану, який відрізняється тим, що пропелери розміщені з боку входу повітря в циліндричний корпус. 2. Пристрій для зменшення горизонтальної швидкості ураганів за п. 1, який відрізняється тим, що на вході повітря в циліндричний корпус розміщено каплеподібний обтікач. 2 UA 79692 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
