Теплообмінник (водоблок) охолодження комп’ютерних систем

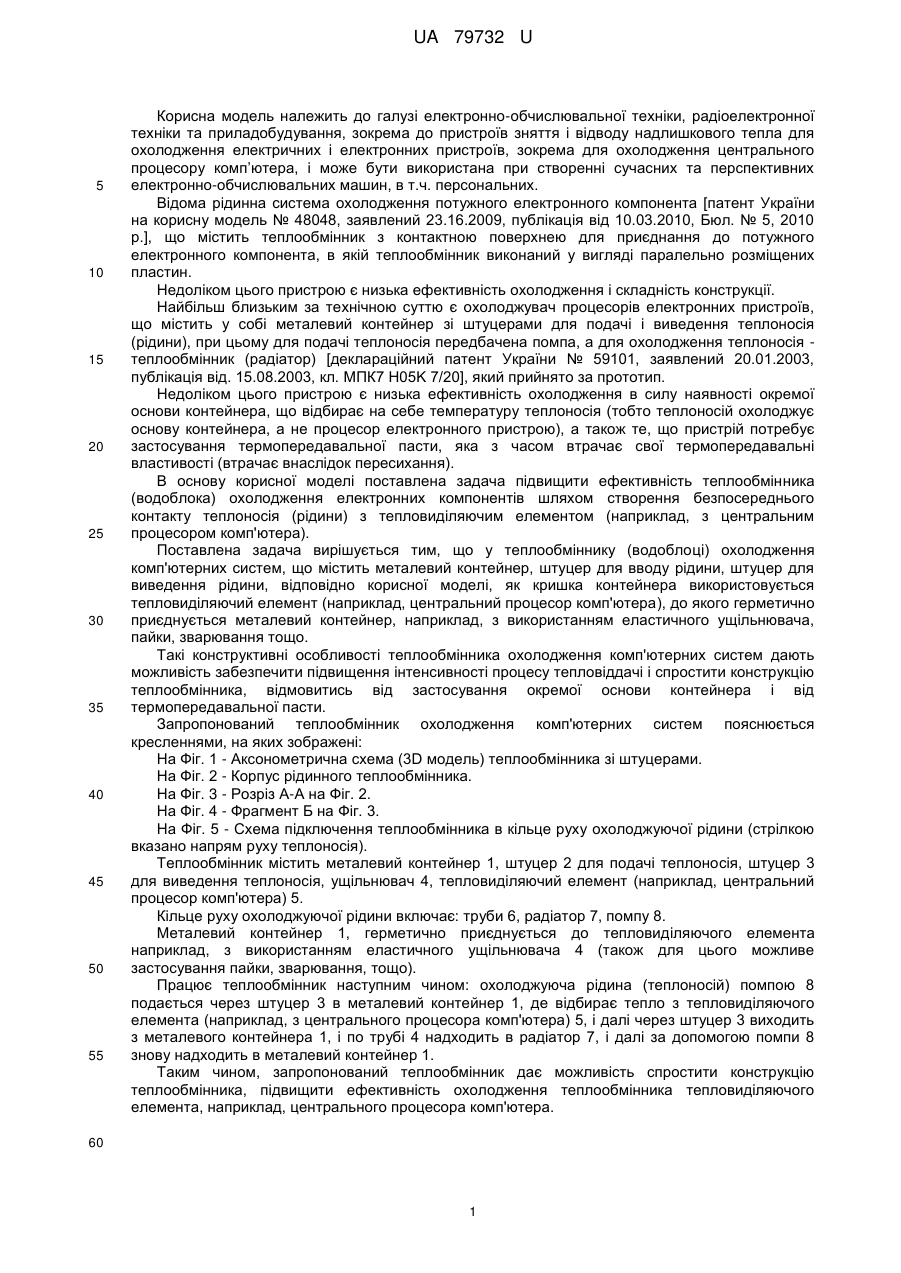

Реферат: UA 79732 U UA 79732 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електронно-обчислювальної техніки, радіоелектронної техніки та приладобудування, зокрема до пристроїв зняття і відводу надлишкового тепла для охолодження електричних і електронних пристроїв, зокрема для охолодження центрального процесору комп’ютера, і може бути використана при створенні сучасних та перспективних електронно-обчислювальних машин, в т.ч. персональних. Відома рідинна система охолодження потужного електронного компонента [патент України на корисну модель № 48048, заявлений 23.16.2009, публікація від 10.03.2010, Бюл. № 5, 2010 p.], що містить теплообмінник з контактною поверхнею для приєднання до потужного електронного компонента, в якій теплообмінник виконаний у вигляді паралельно розміщених пластин. Недоліком цього пристрою є низька ефективність охолодження і складність конструкції. Найбільш близьким за технічною суттю є охолоджувач процесорів електронних пристроїв, що містить у собі металевий контейнер зі штуцерами для подачі і виведення теплоносія (рідини), при цьому для подачі теплоносія передбачена помпа, а для охолодження теплоносія теплообмінник (радіатор) [деклараційний патент України № 59101, заявлений 20.01.2003, публікація від. 15.08.2003, кл. МПК7 Н05K 7/20], який прийнято за прототип. Недоліком цього пристрою є низька ефективність охолодження в силу наявності окремої основи контейнера, що відбирає на себе температуру теплоносія (тобто теплоносій охолоджує основу контейнера, а не процесор електронного пристрою), а також те, що пристрій потребує застосування термопередавальної пасти, яка з часом втрачає свої термопередавальні властивості (втрачає внаслідок пересихання). В основу корисної моделі поставлена задача підвищити ефективність теплообмінника (водоблока) охолодження електронних компонентів шляхом створення безпосереднього контакту теплоносія (рідини) з тепловиділяючим елементом (наприклад, з центральним процесором комп'ютера). Поставлена задача вирішується тим, що у теплообміннику (водоблоці) охолодження комп'ютерних систем, що містить металевий контейнер, штуцер для вводу рідини, штуцер для виведення рідини, відповідно корисної моделі, як кришка контейнера використовується тепловиділяючий елемент (наприклад, центральний процесор комп'ютера), до якого герметично приєднується металевий контейнер, наприклад, з використанням еластичного ущільнювача, пайки, зварювання тощо. Такі конструктивні особливості теплообмінника охолодження комп'ютерних систем дають можливість забезпечити підвищення інтенсивності процесу тепловіддачі і спростити конструкцію теплообмінника, відмовитись від застосування окремої основи контейнера і від термопередавальної пасти. Запропонований теплообмінник охолодження комп'ютерних систем пояснюється кресленнями, на яких зображені: На Фіг. 1 - Аксонометрична схема (3D модель) теплообмінника зі штуцерами. На Фіг. 2 - Корпус рідинного теплообмінника. На Фіг. 3 - Розріз А-А на Фіг. 2. На Фіг. 4 - Фрагмент Б на Фіг. 3. На Фіг. 5 - Схема підключення теплообмінника в кільце руху охолоджуючої рідини (стрілкою вказано напрям руху теплоносія). Теплообмінник містить металевий контейнер 1, штуцер 2 для подачі теплоносія, штуцер 3 для виведення теплоносія, ущільнювач 4, тепловиділяючий елемент (наприклад, центральний процесор комп'ютера) 5. Кільце руху охолоджуючої рідини включає: труби 6, радіатор 7, помпу 8. Металевий контейнер 1, герметично приєднується до тепловиділяючого елемента наприклад, з використанням еластичного ущільнювача 4 (також для цього можливе застосування пайки, зварювання, тощо). Працює теплообмінник наступним чином: охолоджуюча рідина (теплоносій) помпою 8 подається через штуцер 3 в металевий контейнер 1, де відбирає тепло з тепловиділяючого елемента (наприклад, з центрального процесора комп'ютера) 5, і далі через штуцер 3 виходить з металевого контейнера 1, і по трубі 4 надходить в радіатор 7, і далі за допомогою помпи 8 знову надходить в металевий контейнер 1. Таким чином, запропонований теплообмінник дає можливість спростити конструкцію теплообмінника, підвищити ефективність охолодження теплообмінника тепловиділяючого елемента, наприклад, центрального процесора комп'ютера. 60 1 UA 79732 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Теплообмінник (водоблок) охолодження комп'ютерних систем, що містить металевий контейнер, штуцер для подачі теплоносія (рідини), штуцер для виведення теплоносія, який відрізняється тим, що як кришку металевого контейнера використовують тепловиділяючий елемент (наприклад, центральний процесор комп'ютера), до якого герметично приєднується металевий контейнер. 2. Теплообмінник за п. 1, який відрізняється тим, що герметичне приєднання металевого контейнера до тепловиділяючого елемента виконується будь-яким чином, наприклад з використанням еластичного ущільнювача, пайки, зварювання тощо. 2 UA 79732 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
