Теплообмінник повітряного охолодження

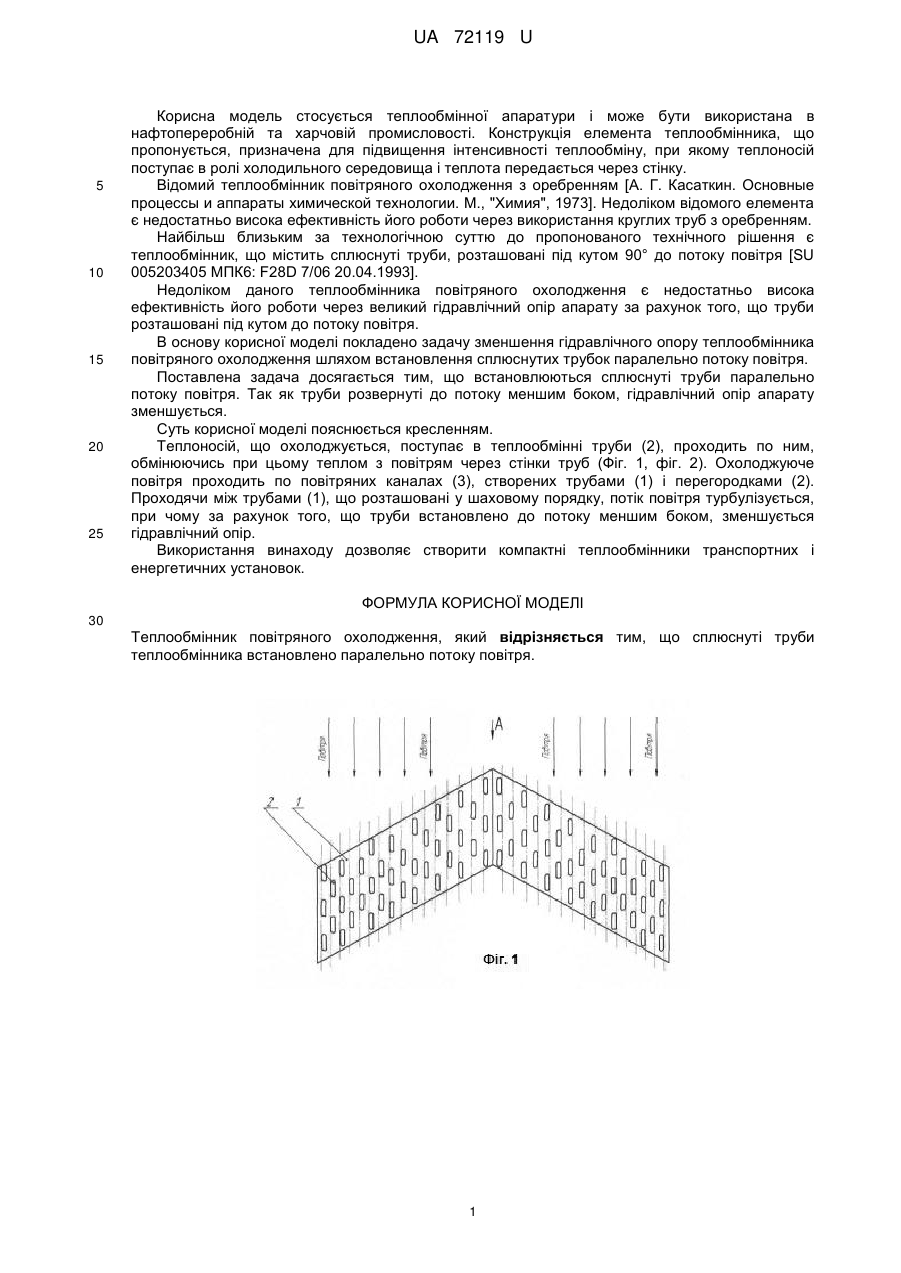

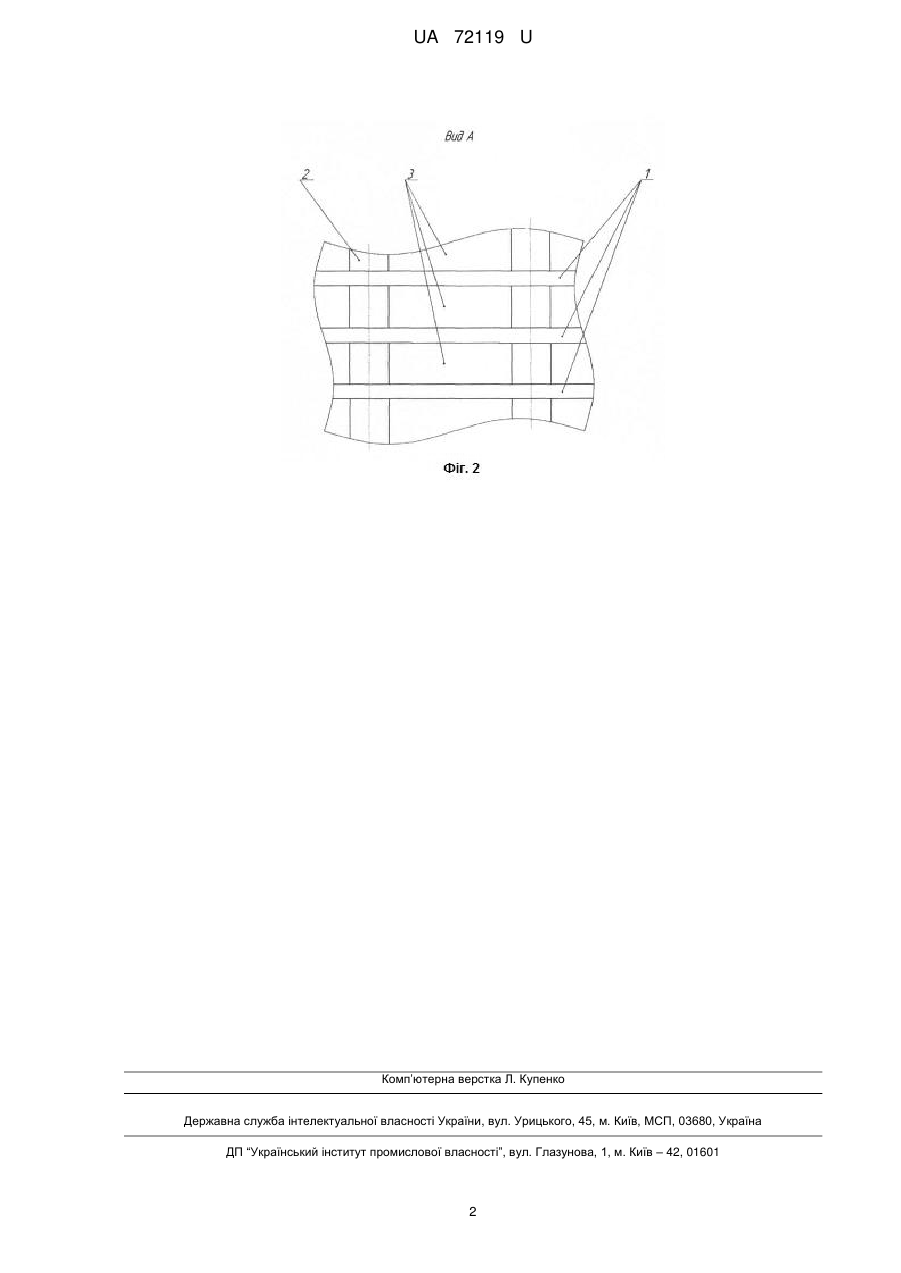

Реферат: Теплообмінник повітряного охолодження, сплюснуті труби якого встановлено паралельно потоку повітря. UA 72119 U (54) ТЕПЛООБМІННИК ПОВІТРЯНОГО ОХОЛОДЖЕННЯ UA 72119 U UA 72119 U 5 10 15 20 25 Корисна модель стосується теплообмінної апаратури і може бути використана в нафтопереробній та харчовій промисловості. Конструкція елемента теплообмінника, що пропонується, призначена для підвищення інтенсивності теплообміну, при якому теплоносій поступає в ролі холодильного середовища і теплота передається через стінку. Відомий теплообмінник повітряного охолодження з оребренням [А. Г. Касаткин. Основные процессы и аппараты химической технологии. М., "Химия", 1973]. Недоліком відомого елемента є недостатньо висока ефективність його роботи через використання круглих труб з оребренням. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є теплообмінник, що містить сплюснуті труби, розташовані під кутом 90° до потоку повітря [SU 005203405 МПК6: F28D 7/06 20.04.1993]. Недоліком даного теплообмінника повітряного охолодження є недостатньо висока ефективність його роботи через великий гідравлічний опір апарату за рахунок того, що труби розташовані під кутом до потоку повітря. В основу корисної моделі покладено задачу зменшення гідравлічного опору теплообмінника повітряного охолодження шляхом встановлення сплюснутих трубок паралельно потоку повітря. Поставлена задача досягається тим, що встановлюються сплюснуті труби паралельно потоку повітря. Так як труби розвернуті до потоку меншим боком, гідравлічний опір апарату зменшується. Суть корисної моделі пояснюється кресленням. Теплоносій, що охолоджується, поступає в теплообмінні труби (2), проходить по ним, обмінюючись при цьому теплом з повітрям через стінки труб (Фіг. 1, фіг. 2). Охолоджуюче повітря проходить по повітряних каналах (3), створених трубами (1) і перегородками (2). Проходячи між трубами (1), що розташовані у шаховому порядку, потік повітря турбулізується, при чому за рахунок того, що труби встановлено до потоку меншим боком, зменшується гідравлічний опір. Використання винаходу дозволяє створити компактні теплообмінники транспортних і енергетичних установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Теплообмінник повітряного охолодження, який відрізняється тим, що сплюснуті труби теплообмінника встановлено паралельно потоку повітря. 1 UA 72119 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
