Магнітотерапевтичний пристрій

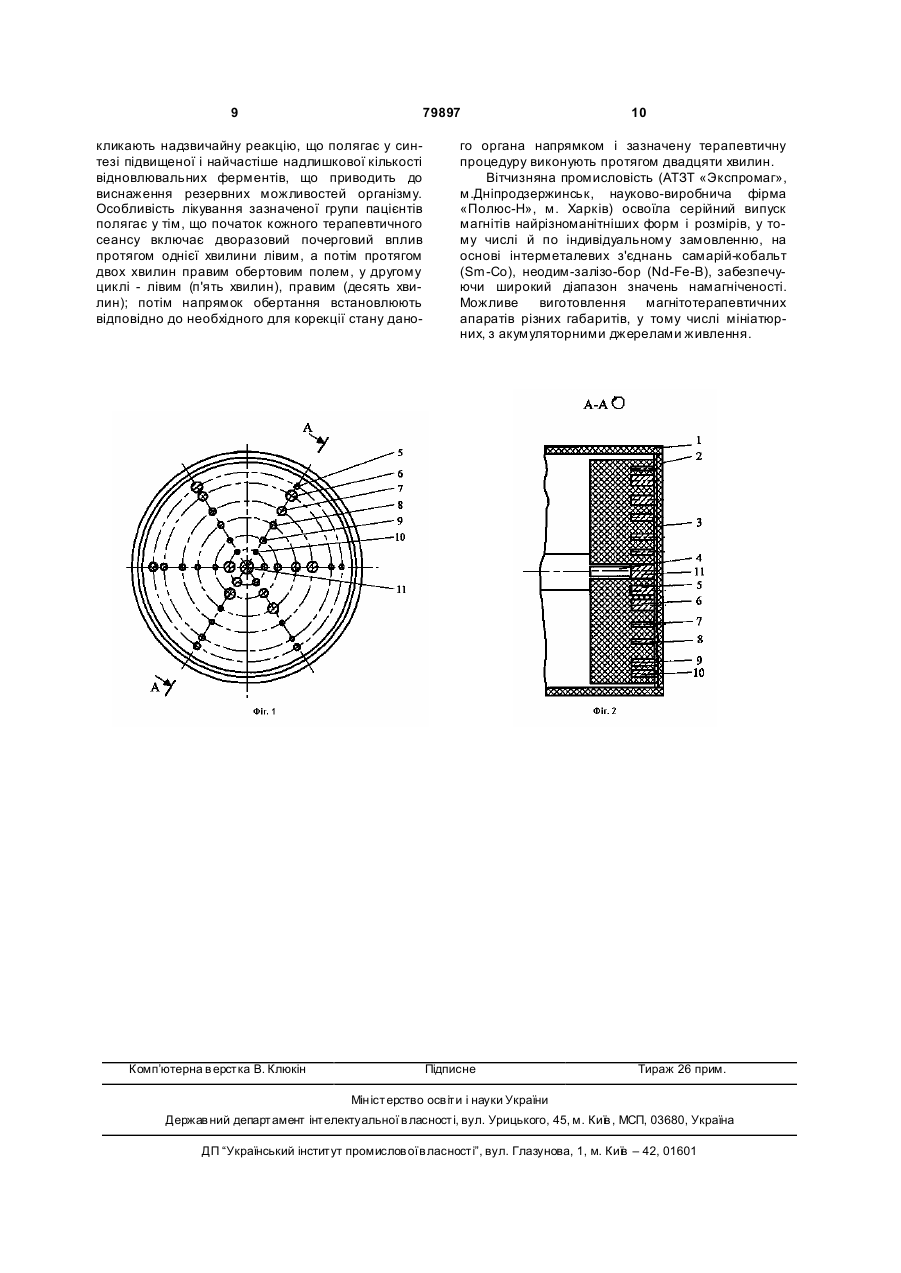

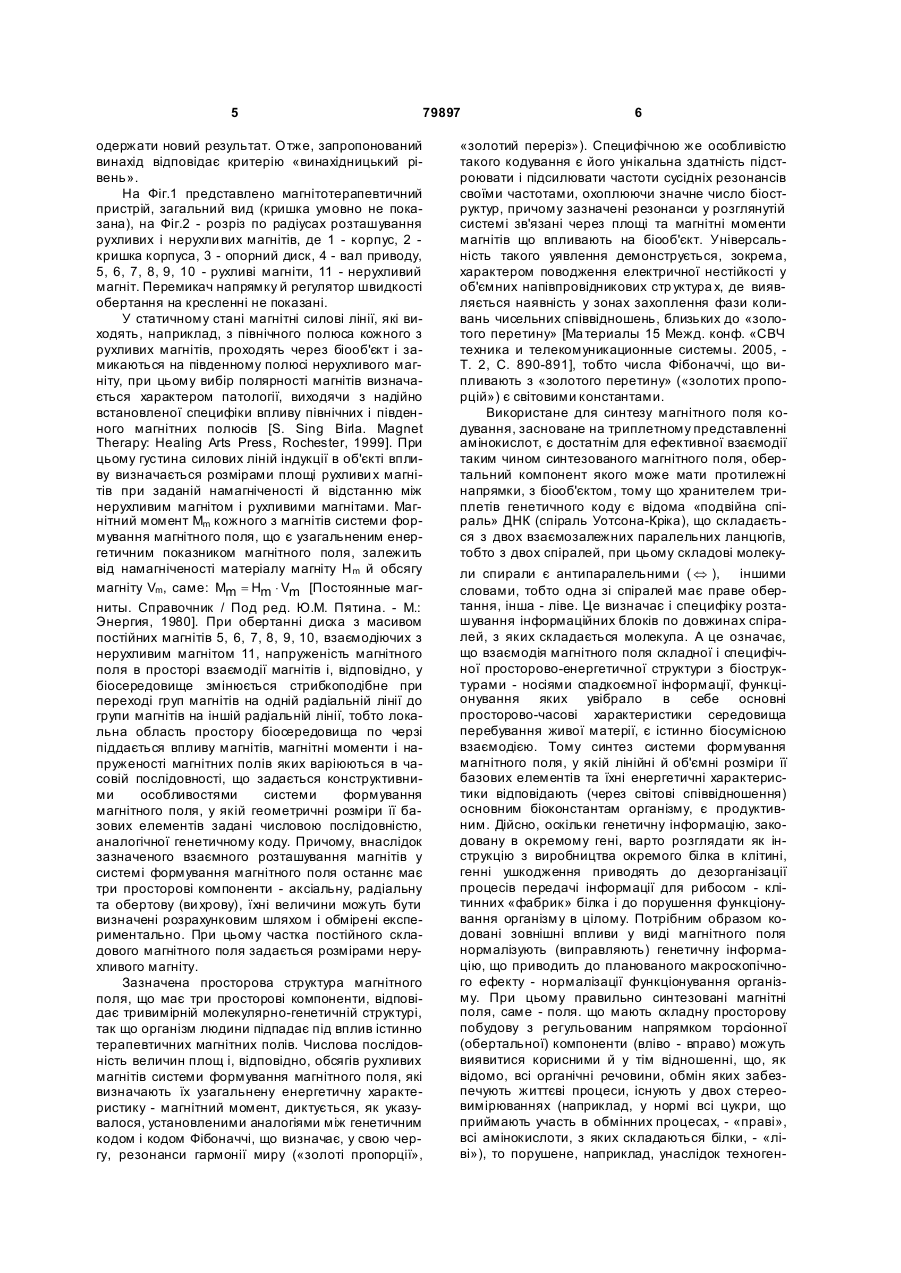

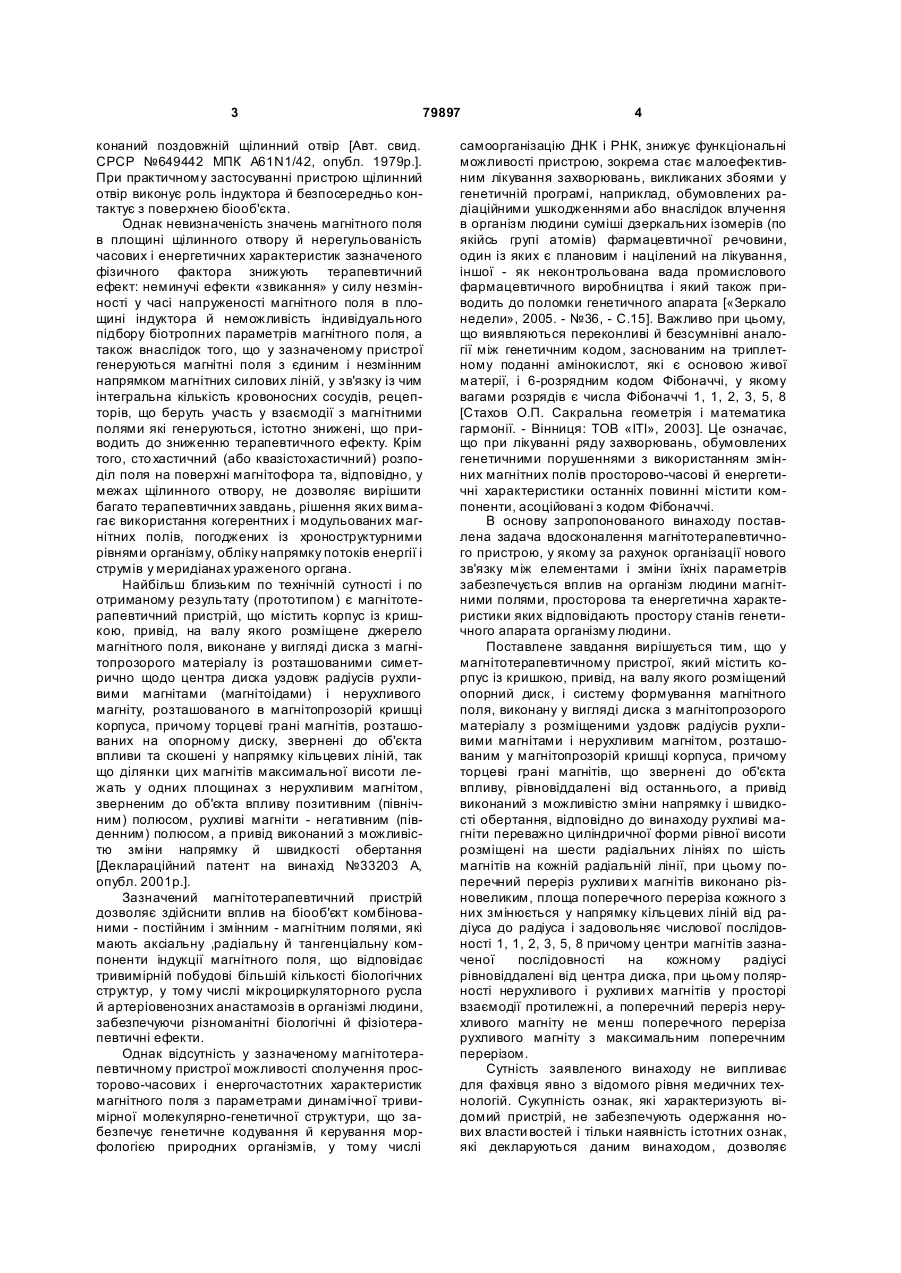

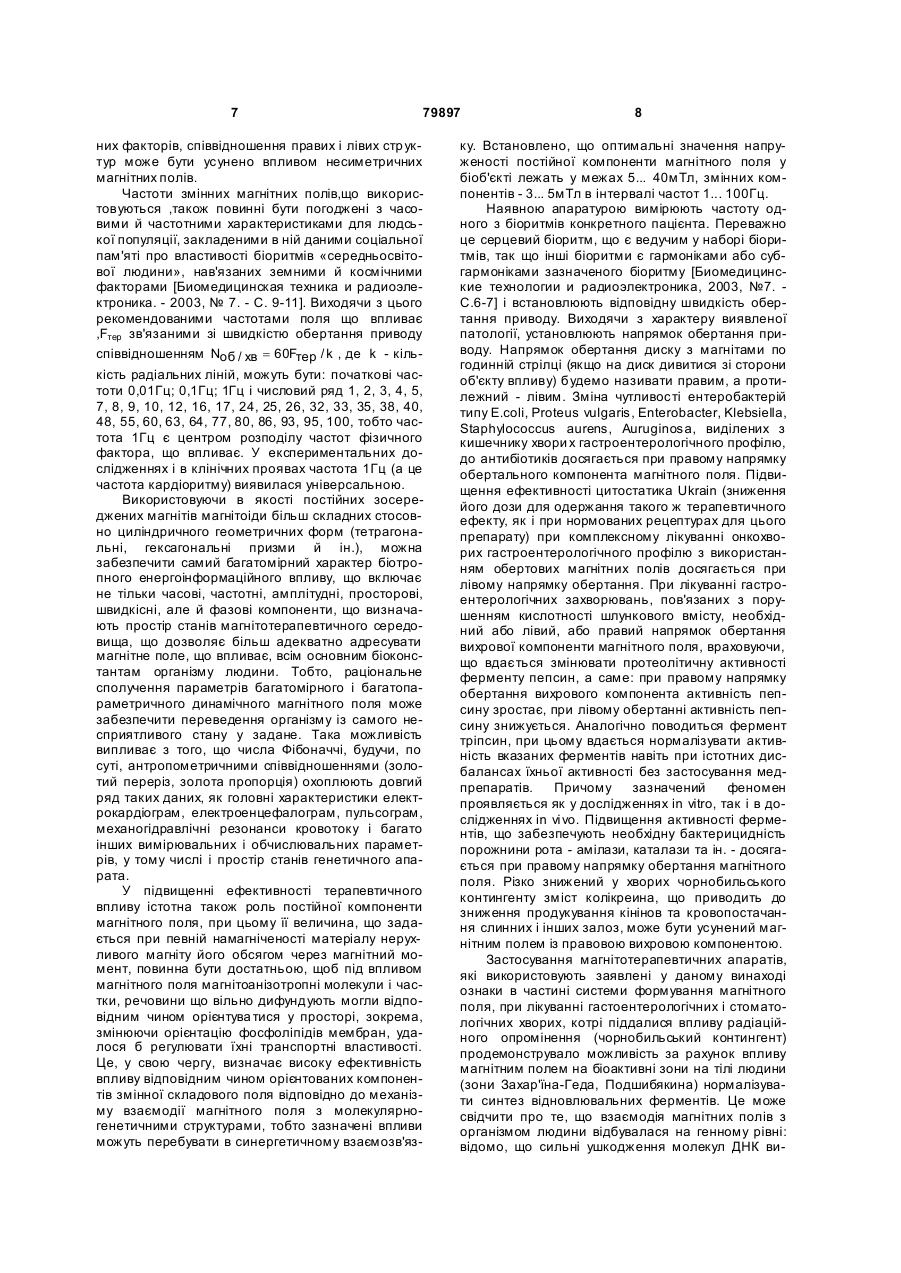

Магнітотерапевтичний пристрій, який містить корпус із кришкою, привід, на валу якого розміщений опорний диск, і систему формування магнітного поля, виконану у вигляді диска з магнітопрозорого матеріалу з розміщеними уздовж радіусів рухливими магнітами і нерухливим магнітом, розташованим у магнітопрозорій кришці корпуса, причому торцеві грані магнітів повернені до об'єкта впливу, рівновіддалені від останнього, а привід виконаний з можливістю зміни напрямку та швидкості обертання, який відрізняється тим, що рухливі магніти переважно циліндричної форми рівної висоти розміщені на шести радіальних лініях по шість магнітів на кожній радіальній лінії, при цьому поперечний переріз рухливи х магнітів виконано різним, площа поперечного перерізу кожного з них змінюється у напрямку кільцевих ліній від радіуса до радіуса і задовольняє числовій послідовності 1, 1, 2, 3, 5, 8, причому центри магнітів зазначеної послідовності на кожному радіусі рівновіддалені від центра диска, при цьому полярності нерухливого і рухливого магнітів в просторі взаємодії протилежні, а поперечний переріз нерухливого магніту не менше поперечного перерізу рухливого магніту з максимальним поперечним перерізом. (19) UA (11) (21) a200512244 (22) 19.12.2005 (24) 25.07.2007 (46) 25.07.2007, Бюл. №11, 2007р. (72) Алпатов Анатолій Петрович, Вітушкін Андрій Андрійович, Деньга Оксана Василівна, Житник Микола Явтухович, Плаксін Сергій Вікторович, Руденко Анатолій Іванович, Соколовський Іван Іванович, Соколовська Лариса Володимирівна, Філіпов Юрій Олександрович (73) ІНСТИТУТ ТРАНСПОРТНИХ СИСТЕМ І ТЕХНОЛОГІЙ НАЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ "ТРАНС МАГ", ІНСТИТУТ ТЕХНІЧНОЇ МЕХАНІКИ НАЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ ТА Н АЦІОН АЛЬНОГО КОСМІЧНОГО АГЕНТСТВА УКРАЇНИ (56) UA 33203, 15.02.2001 SU 649442, 04.04.1979 UA 29009, 16.10.2000 RU 2212913, 27.09.2003 SU 1114427, 23.09.1984 SU 1139446, 15.02.1985 RU 2191043, 20.10.2002 RU 2212910, 27.09.2003 WO 0205891, 24.01.2002 C2 2 79897 1 3 79897 конаний поздовжній щілинний отвір [Авт. свид. СРСР №649442 МПК А61N1/42, опубл. 1979р.]. При практичному застосуванні пристрою щілинний отвір виконує роль індуктора й безпосередньо контактує з поверхнею біооб'єкта. Однак невизначеність значень магнітного поля в площині щілинного отвору й нерегульованість часових і енергетичних характеристик зазначеного фізичного фактора знижують терапевтичний ефект: неминучі ефекти «звикання» у силу незмінності у часі напруженості магнітного поля в площині індуктора й неможливість індивідуального підбору біотропних параметрів магнітного поля, а також внаслідок того, що у зазначеному пристрої генеруються магнітні поля з єдиним і незмінним напрямком магнітних силових ліній, у зв'язку із чим інтегральна кількість кровоносних сосудів, рецепторів, що беруть участь у взаємодії з магнітними полями які генеруються, істотно знижені, що приводить до зниженню терапевтичного ефекту. Крім того, сто хастичний (або квазістохастичний) розподіл поля на поверхні магнітофора та, відповідно, у межах щілинного отвору, не дозволяє вирішити багато терапевтичних завдань, рішення яких вимагає використання когерентних і модульованих магнітних полів, погоджених із хроноструктурними рівнями організму, обліку напрямку потоків енергії і струмів у меридіанах ураженого органа. Найбільш близьким по технічній сутності і по отриманому результату (прототипом) є магнітотерапевтичний пристрій, що містить корпус із кришкою, привід, на валу якого розміщене джерело магнітного поля, виконане у вигляді диска з магнітопрозорого матеріалу із розташованими симетрично щодо центра диска уздовж радіусів рухливими магнітами (магнітоідами) і нерухливого магніту, розташованого в магнітопрозорій кришці корпуса, причому торцеві грані магнітів, розташованих на опорному диску, звернені до об'єкта впливи та скошені у напрямку кільцевих ліній, так що ділянки цих магнітів максимальної висоти лежать у одних площинах з нерухливим магнітом, зверненим до об'єкта впливу позитивним (північним) полюсом, рухливі магніти - негативним (південним) полюсом, а привід виконаний з можливістю зміни напрямку й швидкості обертання [Деклараційний патент на винахід №33203 А, опубл. 2001р.]. Зазначений магнітотерапевтичний пристрій дозволяє здійснити вплив на біооб'єкт комбінованими - постійним і змінним - магнітним полями, які мають аксіальну ,радіальну й тангенціальну компоненти індукції магнітного поля, що відповідає тривимірній побудові більшій кількості біологічних структур, у тому числі мікроциркуляторного русла й артеріовенозних анастамозів в організмі людини, забезпечуючи різноманітні біологічні й фізіотерапевтичні ефекти. Однак відсутність у зазначеному магнітотерапевтичному пристрої можливості сполучення просторово-часових і енергочастотних характеристик магнітного поля з параметрами динамічної тривимірної молекулярно-генетичної структури, що забезпечує генетичне кодування й керування морфологією природних організмів, у тому числі 4 самоорганізацію ДНК і РНК, знижує функціональні можливості пристрою, зокрема стає малоефективним лікування захворювань, викликаних збоями у генетичній програмі, наприклад, обумовлених радіаційними ушкодженнями або внаслідок влучення в організм людини суміші дзеркальних ізомерів (по якійсь групі атомів) фармацевтичної речовини, один із яких є плановим і націлений на лікування, іншої - як неконтрольована вада промислового фармацевтичного виробництва і який також приводить до поломки генетичного апарата [«Зеркало недели», 2005. - №36, - С.15]. Важливо при цьому, що виявляються переконливі й безсумнівні аналогії між генетичним кодом, заснованим на триплетному поданні амінокислот, які є основою живої матерії, і 6-розрядним кодом Фібоначчі, у якому вагами розрядів є числа Фібоначчі 1, 1, 2, 3, 5, 8 [Стахов О.П. Сакральна геометрія і математика гармонії. - Вінниця: ТОВ «ІТІ», 2003]. Це означає, що при лікуванні ряду захворювань, обумовлених генетичними порушеннями з використанням змінних магнітних полів просторово-часові й енергетичні характеристики останніх повинні містити компоненти, асоційовані з кодом Фібоначчі. В основу запропонованого винаходу поставлена задача вдосконалення магнітотерапевтичного пристрою, у якому за рахунок організації нового зв'язку між елементами і зміни їхніх параметрів забезпечується вплив на організм людини магнітними полями, просторова та енергетична характеристики яких відповідають простору станів генетичного апарата організму людини. Поставлене завдання вирішується тим, що у магнітотерапевтичному пристрої, який містить корпус із кришкою, привід, на валу якого розміщений опорний диск, і систему формування магнітного поля, виконану у вигляді диска з магнітопрозорого матеріалу з розміщеними уздовж радіусів рухливими магнітами і нерухливим магнітом, розташованим у магнітопрозорій кришці корпуса, причому торцеві грані магнітів, що звернені до об'єкта впливу, рівновіддалені від останнього, а привід виконаний з можливістю зміни напрямку і швидкості обертання, відповідно до винаходу рухливі магніти переважно циліндричної форми рівної висоти розміщені на шести радіальних лініях по шість магнітів на кожній радіальній лінії, при цьому поперечний переріз рухливи х магнітів виконано різновеликим, площа поперечного переріза кожного з них змінюється у напрямку кільцевих ліній від радіуса до радіуса і задовольняє числової послідовності 1, 1, 2, 3, 5, 8 причому центри магнітів зазначеної послідовності на кожному радіусі рівновіддалені від центра диска, при цьому полярності нерухливого і рухливи х магнітів у просторі взаємодії протилежні, а поперечний переріз нерухливого магніту не менш поперечного переріза рухливого магніту з максимальним поперечним перерізом. Сутність заявленого винаходу не випливає для фахівця явно з відомого рівня медичних технологій. Сукупність ознак, які характеризують відомий пристрій, не забезпечують одержання нових власти востей і тільки наявність істотних ознак, які декларуються даним винаходом, дозволяє 5 79897 одержати новий результат. Отже, запропонований винахід відповідає критерію «винахідницький рівень». На Фіг.1 представлено магнітотерапевтичний пристрій, загальний вид (кришка умовно не показана), на Фіг.2 - розріз по радіусах розташування рухливих і нерухли вих магнітів, де 1 - корпус, 2 кришка корпуса, 3 - опорний диск, 4 - вал приводу, 5, 6, 7, 8, 9, 10 - рухливі магніти, 11 - нерухливий магніт. Перемикач напрямку й регулятор швидкості обертання на кресленні не показані. У статичному стані магнітні силові лінії, які виходять, наприклад, з північного полюса кожного з рухливих магнітів, проходять через біооб'єкт і замикаються на південному полюсі нерухливого магніту, при цьому вибір полярності магнітів визначається характером патології, виходячи з надійно встановленої специфіки впливу північних і південного магнітних полюсів [S. Sing Birla. Magnet Therapy: Healing Arts Press, Rochester, 1999]. При цьому густина силових ліній індукції в об'єкті впливу визначається розмірами площі рухливи х магнітів при заданій намагніченості й відстанню між нерухливим магнітом і рухливими магнітами. Магнітний момент Мm кожного з магнітів системи формування магнітного поля, що є узагальненим енергетичним показником магнітного поля, залежить від намагніченості матеріалу магніту Н m й обсягу магніту Vm, саме: Mm = Hm × Vm [Постоянные магниты. Справочник / Под ред. Ю.М. Пятина. - М.: Энергия, 1980]. При обертанні диска з масивом постійних магнітів 5, 6, 7, 8, 9, 10, взаємодіючих з нерухливим магнітом 11, напруженість магнітного поля в просторі взаємодії магнітів і, відповідно, у біосередовище змінюється стрибкоподібне при переході груп магнітів на одній радіальній лінії до групи магнітів на іншій радіальній лінії, тобто локальна область простору біосередовища по черзі піддається впливу магнітів, магнітні моменти і напруженості магнітних полів яких варіюються в часовій послідовності, що задається конструктивними особливостями системи формування магнітного поля, у якій геометричні розміри її базових елементів задані числовою послідовністю, аналогічної генетичному коду. Причому, внаслідок зазначеного взаємного розташування магнітів у системі формування магнітного поля останнє має три просторові компоненти - аксіальну, радіальну та обертову (ви хрову), їхні величини можуть бути визначені розрахунковим шляхом і обмірені експериментально. При цьому частка постійного складового магнітного поля задається розмірами нерухливого магніту. Зазначена просторова структура магнітного поля, що має три просторові компоненти, відповідає тривимірній молекулярно-генетичній структурі, так що організм людини підпадає під вплив істинно терапевтичних магнітних полів. Числова послідовність величин площ і, відповідно, обсягів рухливих магнітів системи формування магнітного поля, які визначають їх узагальнену енергетичну характеристику - магнітний момент, диктується, як указувалося, установленими аналогіями між генетичним кодом і кодом Фібоначчі, що визначає, у свою чергу, резонанси гармонії миру («золоті пропорції», 6 «золотий переріз»). Специфічною же особливістю такого кодування є його унікальна здатність підстроювати і підсилювати частоти сусідніх резонансів своїми частотами, охоплюючи значне число біоструктур, причому зазначені резонанси у розглянутій системі зв'язані через площі та магнітні моменти магнітів що впливають на біооб'єкт. Універсальність такого уявлення демонструється, зокрема, характером поводження електричної нестійкості у об'ємних напівпровідникових стр уктура х, де виявляється наявність у зонах захоплення фази коливань чисельних співвідношень, близьких до «золотого перетину» [Ма териалы 15 Межд. конф. «СВЧ техника и телекомуникационные системы. 2005, Т. 2, С. 890-891], тобто числа Фібоначчі, що випливають з «золотого перетину» («золотих пропорцій») є світовими константами. Використане для синтезу магнітного поля кодування, засноване на триплетному представленні амінокислот, є достатнім для ефективної взаємодії таким чином синтезованого магнітного поля, обертальний компонент якого може мати протилежні напрямки, з біооб'єктом, тому що хранителем триплетів генетичного коду є відома «подвійна спіраль» ДНК (спіраль Уотсона-Кріка), що складається з двох взаємозалежних паралельних ланцюгів, тобто з двох спіралей, при цьому складові молекули спирали є антипаралельними ( Û ), іншими словами, тобто одна зі спіралей має праве обертання, інша - ліве. Це визначає і специфіку розташування інформаційних блоків по довжинах спіралей, з яких складається молекула. А це означає, що взаємодія магнітного поля складної і специфічної просторово-енергетичної структури з біоструктурами - носіями спадкоємної інформації, функціонування яких увібрало в себе основні просторово-часові характеристики середовища перебування живої матерії, є істинно біосумісною взаємодією. Тому синтез системи формування магнітного поля, у якій лінійні й об'ємні розміри її базових елементів та їхні енергетичні характеристики відповідають (через світові співвідношення) основним біоконстантам організму, є продуктивним. Дійсно, оскільки генетичну інформацію, закодовану в окремому гені, варто розглядати як інструкцію з виробництва окремого білка в клітині, генні ушкодження приводять до дезорганізації процесів передачі інформації для рибосом - клітинних «фабрик» білка і до порушення функціонування організму в цілому. Потрібним образом кодовані зовнішні впливи у виді магнітного поля нормалізують (виправляють) генетичну інформацію, що приводить до планованого макроскопічного ефекту - нормалізації функціонування організму. При цьому правильно синтезовані магнітні поля, саме - поля. що мають складну просторову побудову з регульованим напрямком торсіонної (обертальної) компоненти (вліво - вправо) можуть виявитися корисними й у тім відношенні, що, як відомо, всі органічні речовини, обмін яких забезпечують життєві процеси, існують у двох стереовимірюваннях (наприклад, у нормі всі цукри, що приймають участь в обмінних процесах, - «праві», всі амінокислоти, з яких складаються білки, - «ліві»), то порушене, наприклад, унаслідок техноген 7 79897 них факторів, співвідношення правих і лівих стр уктур може бути усунено впливом несиметричних магнітних полів. Частоти змінних магнітних полів,що використовуються ,також повинні бути погоджені з часовими й частотними характеристиками для людської популяції, закладеними в ній даними соціальної пам'яті про властивості біоритмів «середньосвітової людини», нав'язаних земними й космічними факторами [Биомедицинская техника и радиоэлектроника. - 2003, № 7. - С. 9-11]. Виходячи з цього рекомендованими частотами поля що впливає ,Fтер зв'язаними зі швидкістю обертання приводу співвідношенням Nоб / хв = 60Fтер / k , де k - кількість радіальних ліній, можуть бути: початкові частоти 0,01Гц; 0,1Гц; 1Гц і числовий ряд 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 16, 17, 24, 25, 26, 32, 33, 35, 38, 40, 48, 55, 60, 63, 64, 77, 80, 86, 93, 95, 100, тобто частота 1Гц є центром розподілу частот фізичного фактора, що впливає. У експериментальних дослідженнях і в клінічних проявах частота 1Гц (а це частота кардіоритму) виявилася універсальною. Використовуючи в якості постійних зосереджених магнітів магнітоіди більш складних стосовно циліндричного геометричних форм (тетрагональні, гексагональні призми й ін.), можна забезпечити самий багатомірний характер біотропного енергоінформаційного впливу, що включає не тільки часові, частотні, амплітудні, просторові, швидкісні, але й фазові компоненти, що визначають простір станів магнітотерапевтичного середовища, що дозволяє більш адекватно адресувати магнітне поле, що впливає, всім основним біоконстантам організму людини. Тобто, раціональне сполучення параметрів багатомірного і багатопараметричного динамічного магнітного поля може забезпечити переведення організму із самого несприятливого стану у задане. Така можливість випливає з того, що числа Фібоначчі, будучи, по суті, антропометричними співвідношеннями (золотий переріз, золота пропорція) охоплюють довгий ряд таких даних, як головні характеристики електрокардіограм, електроенцефалограм, пульсограм, механогідравлічні резонанси кровотоку і багато інших вимірювальних і обчислювальних параметрів, у тому числі і простір станів генетичного апарата. У підвищенні ефективності терапевтичного впливу істотна також роль постійної компоненти магнітного поля, при цьому її величина, що задається при певній намагніченості матеріалу нерухливого магніту його обсягом через магнітний момент, повинна бути достатньою, щоб під впливом магнітного поля магнітоанізотропні молекули і частки, речовини що вільно дифундують могли відповідним чином орієнтува тися у просторі, зокрема, змінюючи орієнтацію фосфоліпідів мембран, удалося б регулювати їхні транспортні властивості. Це, у свою чергу, визначає високу ефективність впливу відповідним чином орієнтованих компонентів змінної складового поля відповідно до механізму взаємодії магнітного поля з молекулярногенетичними структурами, тобто зазначені впливи можуть перебувати в синергетичному взаємозв'яз 8 ку. Встановлено, що оптимальні значення напруженості постійної компоненти магнітного поля у біоб'єкті лежать у межах 5... 40мТл, змінних компонентів - 3... 5мТл в інтервалі частот 1... 100Гц. Наявною апаратурою вимірюють частоту одного з біоритмів конкретного пацієнта. Переважно це серцевий біоритм, що є ведучим у наборі біоритмів, так що інші біоритми є гармоніками або субгармоніками зазначеного біоритму [Биомедицинские технологии и радиоэлектроника, 2003, №7. С.6-7] і встановлюють відповідну швидкість обертання приводу. Виходячи з характеру виявленої патології, установлюють напрямок обертання приводу. Напрямок обертання диску з магнітами по годинній стрілці (якщо на диск дивитися зі сторони об'єкту впливу) будемо називати правим, а протилежний - лівим. Зміна чутливості ентеробактерій типу E.coli, Proteus vulgaris, Enterobacter, Klebsiella, Staphylococcus aurens, Auruginosa, виділених з кишечнику хвори х гастроентерологічного профілю, до антибіотиків досягається при правому напрямку обертального компонента магнітного поля. Підвищення ефективності цитостатика Ukrain (зниження його дози для одержання такого ж терапевтичного ефекту, як і при нормованих рецептурах для цього препарату) при комплексному лікуванні онкохворих гастроентерологічного профілю з використанням обертових магнітних полів досягається при лівому напрямку обертання. При лікуванні гастроентерологічних захворювань, пов'язаних з порушенням кислотності шлункового вмісту, необхідний або лівий, або правий напрямок обертання вихрової компоненти магнітного поля, враховуючи, що вдається змінювати протеолітичну активності ферменту пепсин, а саме: при правому напрямку обертання вихрового компонента активність пепсину зростає, при лівому обертанні активність пепсину знижується. Аналогічно поводиться фермент тріпсин, при цьому вдається нормалізувати активність вказаних ферментів навіть при істотних дисбалансах їхньої активності без застосування медпрепаратів. Причому зазначений феномен проявляється як у дослідженнях in vitro, так і в дослідженнях in vi vo. Підвищення активності ферментів, що забезпечують необхідну бактерицидність порожнини рота - амілази, каталази та ін. - досягається при правому напрямку обертання магнітного поля. Різко знижений у хворих чорнобильського контингенту зміст колікреина, що приводить до зниження продукування кінінов та кровопостачання слинних і інших залоз, може бути усунений магнітним полем із правовою вихровою компонентою. Застосування магнітотерапевтичних апаратів, які використовують заявлені у даному винаході ознаки в частині системи формування магнітного поля, при лікуванні гастоентерологічних і стоматологічних хворих, котрі піддалися впливу радіаційного опромінення (чорнобильський контингент) продемонструвало можливість за рахунок впливу магнітним полем на біоактивні зони на тілі людини (зони Захар'їна-Геда, Подшибякина) нормалізувати синтез відновлювальних ферментів. Це може свідчити про те, що взаємодія магнітних полів з організмом людини відбувалася на генному рівні: відомо, що сильні ушкодження молекул ДНК ви 9 79897 кликають надзвичайну реакцію, що полягає у синтезі підвищеної і найчастіше надлишкової кількості відновлювальних ферментів, що приводить до виснаження резервних можливостей організму. Особливість лікування зазначеної групи пацієнтів полягає у тім, що початок кожного терапевтичного сеансу включає дворазовий почерговий вплив протягом однієї хвилини лівим, а потім протягом двох хвилин правим обертовим полем, у другому циклі - лівим (п'ять хвилин), правим (десять хвилин); потім напрямок обертання встановлюють відповідно до необхідного для корекції стану дано Комп’ютерна в ерстка В. Клюкін 10 го органа напрямком і зазначену терапевтичну процедуру виконують протягом двадцяти хвилин. Вітчизняна промисловість (АТЗТ «Экспромаг», м.Дніпродзержинськ, науково-виробнича фірма «Полюс-Н», м. Харків) освоїла серійний випуск магнітів найрізноманітніших форм і розмірів, у тому числі й по індивідуальному замовленню, на основі інтерметалевих з'єднань самарій-кобальт (Sm-Co), неодим-залізо-бор (Nd-Fe-B), забезпечуючи широкий діапазон значень намагніченості. Можливе виготовлення магнітотерапевтичних апаратів різних габаритів, у тому числі мініатюрних, з акумуляторними джерелами живлення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
