Пристрій для транспортування і очищування коренебульбоплодів
Формула / Реферат

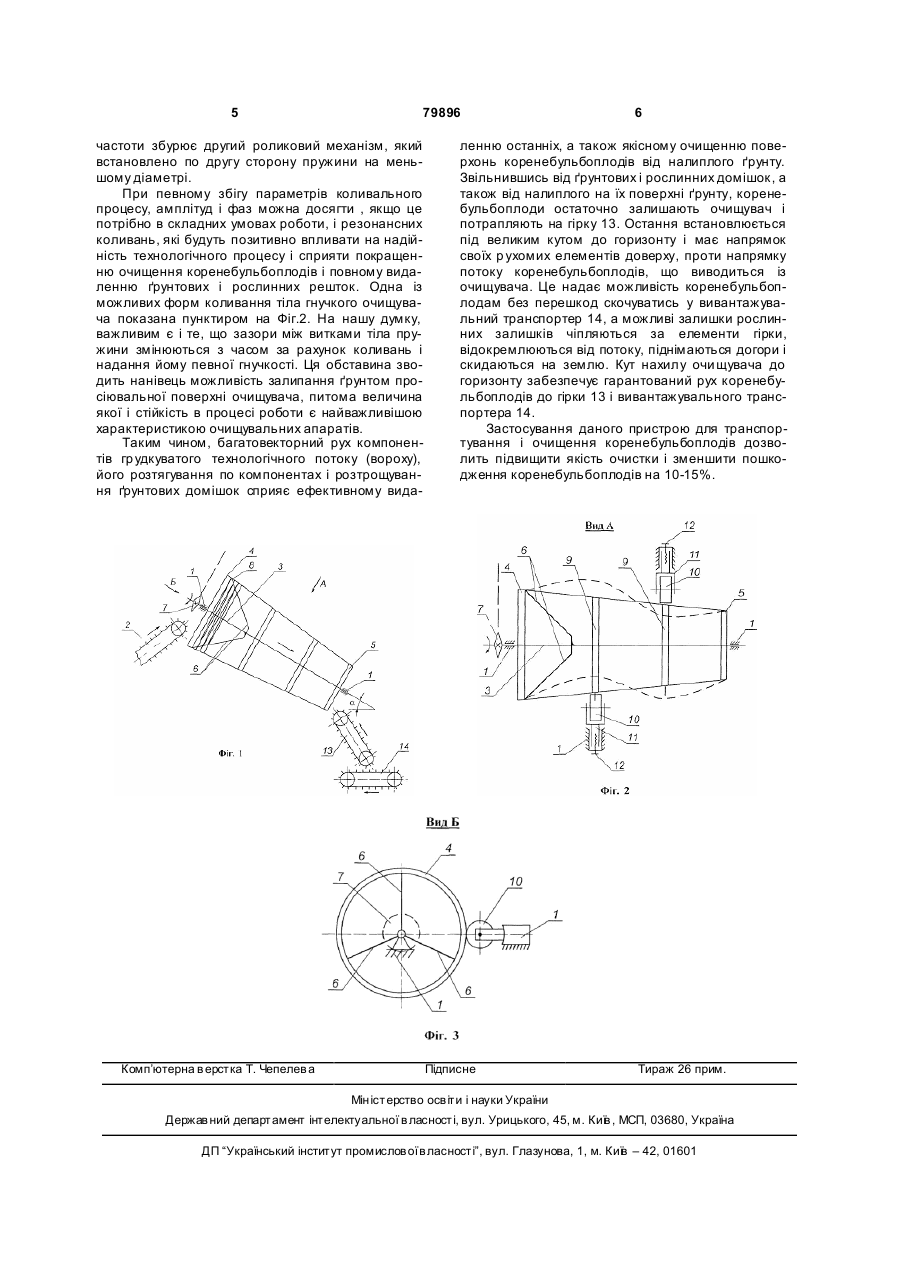

Пристрій для транспортування і очищування коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача, гірки і вивантажувального транспортера, який відрізняється тим, що очищувач виконаний у вигляді обертового похило розміщеного у просторі з можливістю зміни кута нахилу a пустотілого колового зрізаного конуса, розміщеного вершиною донизу, який виготовлено із пружинної сталі у вигляді конічної гвинтової пружини розтягу з певними кроком і гнучкістю і встановлено на рухомій осі з можливістю обертання і зміни конфігурації тіла пружного конуса двома роликовими механізмами з регульованим ексцентриситетом, розміщеними з двох боків конуса на першій і другій третині довжини твірної конічного тіла в місцях розміщення обручів, які жорстко прикріплені до пружного тіла.
Текст

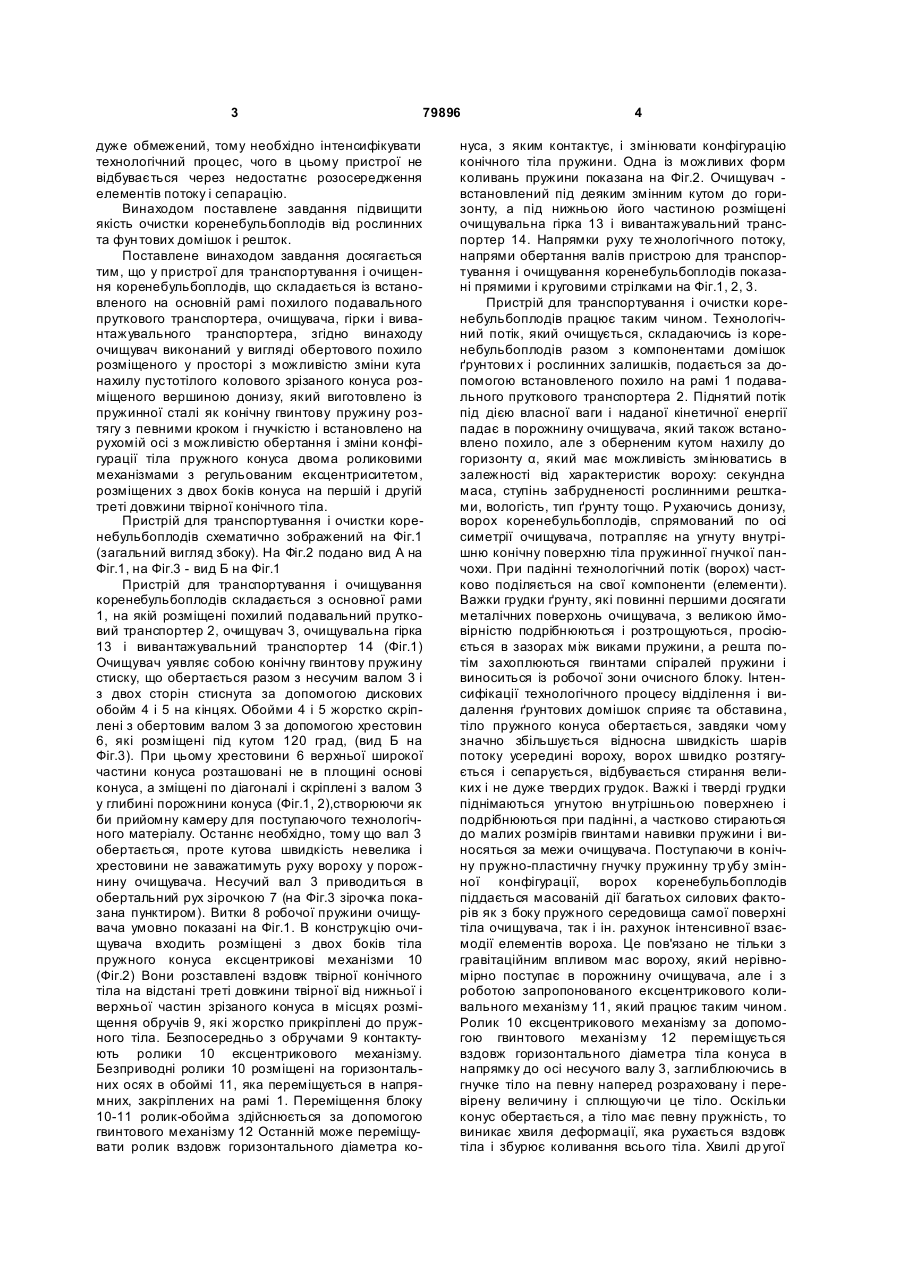

Пристрій для транспортування і очищування коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача, гірки і вива 3 79896 дуже обмежений, тому необхідно інтенсифікувати технологічний процес, чого в цьому пристрої не відбувається через недостатнє розосередження елементів потоку і сепарацію. Винаходом поставлене завдання підвищити якість очистки коренебульбоплодів від рослинних та фун тових домішок і решток. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очищення коренебульбоплодів, що складається із встановленого на основній рамі похилого подавального пруткового транспортера, очищувача, гірки і вивантажувального транспортера, згідно винаходу очищувач виконаний у вигляді обертового похило розміщеного у просторі з можливістю зміни кута нахилу пустотілого колового зрізаного конуса розміщеного вершиною донизу, який виготовлено із пружинної сталі як конічну гвинтову пружину розтягу з певними кроком і гнучкістю і встановлено на рухомій осі з можливістю обертання і зміни конфігурації тіла пружного конуса двома роликовими механізмами з регульованим ексцентриситетом, розміщених з двох боків конуса на першій і другій треті довжини твірної конічного тіла. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 подано вид А на Фіг.1, на Фіг.3 - вид Б на Фіг.1 Пристрій для транспортування і очищування коренебульбоплодів складається з основної рами 1, на якій розміщені похилий подавальний прутковий транспортер 2, очищувач 3, очищувальна гірка 13 і вивантажувальний транспортер 14 (Фіг.1) Очищувач уявляє собою конічну гвинтову пружину стиску, що обертається разом з несучим валом 3 і з двох сторін стиснута за допомогою дискових обойм 4 і 5 на кінцях. Обойми 4 і 5 жорстко скріплені з обертовим валом 3 за допомогою хрестовин 6, які розміщені під кутом 120 град, (вид Б на Фіг.3). При цьому хрестовини 6 верхньої широкої частини конуса розташовані не в площині основі конуса, а зміщені по діагоналі і скріплені з валом 3 у глибині порожнини конуса (Фіг.1, 2),створюючи як би прийомну камеру для поступаючого технологічного матеріалу. Останнє необхідно, тому що вал 3 обертається, проте кутова швидкість невелика і хрестовини не заважатимуть руху вороху у порожнину очищувача. Несучий вал 3 приводиться в обертальний рух зірочкою 7 (на Фіг.3 зірочка показана пунктиром). Витки 8 робочої пружини очищувача умовно показані на Фіг.1. В конструкцію очищувача входить розміщені з двох боків тіла пружного конуса ексцентрикові механізми 10 (Фіг.2) Вони розставлені вздовж твірної конічного тіла на відстані треті довжини твірної від нижньої і верхньої частин зрізаного конуса в місцях розміщення обручів 9, які жорстко прикріплені до пружного тіла. Безпосередньо з обручами 9 контактують ролики 10 ексцентрикового механізму. Безприводні ролики 10 розміщені на горизонтальних осях в обоймі 11, яка переміщується в напрямних, закріплених на рамі 1. Переміщення блоку 10-11 ролик-обойма здійснюється за допомогою гвинтового механізму 12 Останній може переміщувати ролик вздовж горизонтального діаметра ко 4 нуса, з яким контактує, і змінювати конфігурацію конічного тіла пружини. Одна із можливих форм коливань пружини показана на Фіг.2. Очищувач встановлений під деяким змінним кутом до горизонту, а під нижньою його частиною розміщені очищувальна гірка 13 і вивантажувальний транспортер 14. Напрямки руху те хнологічного потоку, напрями обертання валів пристрою для транспортування і очищування коренебульбоплодів показані прямими і круговими стрілками на Фіг.1, 2, 3. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Технологічний потік, який очищується, складаючись із коренебульбоплодів разом з компонентами домішок ґрунтови х і рослинних залишків, подається за допомогою встановленого похило на рамі 1 подавального пруткового транспортера 2. Піднятий потік під дією власної ваги і наданої кінетичної енергії падає в порожнину очищувача, який також встановлено похило, але з оберненим кутом нахилу до горизонту α, який має можливість змінюватись в залежності від характеристик вороху: секундна маса, ступінь забрудненості рослинними рештками, вологість, тип ґрунту тощо. Рухаючись донизу, ворох коренебульбоплодів, спрямований по осі симетрії очищувача, потрапляє на угнуту внутрішню конічну поверхню тіла пружинної гнучкої панчохи. При падінні технологічний потік (ворох) частково поділяється на свої компоненти (елементи). Важки грудки ґрунту, які повинні першими досягати металічних поверхонь очищувача, з великою ймовірністю подрібнюються і розтрощуються, просіюється в зазорах між виками пружини, а решта потім захоплюються гвинтами спіралей пружини і виноситься із робочої зони очисного блоку. Інтенсифікації технологічного процесу відділення і видалення ґрунтових домішок сприяє та обставина, тіло пружного конуса обертається, завдяки чому значно збільшується відносна швидкість шарів потоку усередині вороху, ворох швидко розтягується і сепарується, відбувається стирання великих і не дуже твердих грудок. Важкі і тверді грудки піднімаються угнутою вн утрішньою поверхнею і подрібнюються при падінні, а частково стираються до малих розмірів гвинтами навивки пружини і виносяться за межи очищувача. Поступаючи в конічну пружно-пластичну гнучку пружинну тр убу змінної конфігурації, ворох коренебульбоплодів піддається масованій дії багатьох силових факторів як з боку пружного середовища самої поверхні тіла очищувача, так і ін. рахунок інтенсивної взаємодії елементів вороха. Це пов'язано не тільки з гравітаційним впливом мас вороху, який нерівномірно поступає в порожнину очищувача, але і з роботою запропонованого ексцентрикового коливального механізму 11, який працює таким чином. Ролик 10 ексцентрикового механізму за допомогою гвинтового механізму 12 переміщується вздовж горизонтального діаметра тіла конуса в напрямку до осі несучого валу 3, заглиблюючись в гнучке тіло на певну наперед розраховану і перевірену величину і сплющуючи це тіло. Оскільки конус обертається, а тіло має певну пружність, то виникає хвиля деформації, яка рухається вздовж тіла і збурює коливання всього тіла. Хвилі др угої 5 79896 частоти збурює другий роликовий механізм, який встановлено по другу сторону пружини на меньшому діаметрі. При певному збігу параметрів коливального процесу, амплітуд і фаз можна досягти , якщо це потрібно в складних умовах роботи, і резонансних коливань, які будуть позитивно впливати на надійність технологічного процесу і сприяти покращенню очищення коренебульбоплодів і повному видаленню ґрунтових і рослинних решток. Одна із можливих форм коливання тіла гнучкого очищувача показана пунктиром на Фіг.2. На нашу думку, важливим є і те, що зазори між витками тіла пружини змінюються з часом за рахунок коливань і надання йому певної гнучкості. Ця обставина зводить нанівець можливість залипання ґрунтом просіювальної поверхні очищувача, питома величина якої і стійкість в процесі роботи є найважливішою характеристикою очищувальних апаратів. Таким чином, багатовекторний рух компонентів гр удкуватого технологічного потоку (вороху), його розтягування по компонентах і розтрощування ґрунтових домішок сприяє ефективному вида Комп’ютерна в ерстка Т. Чепелев а 6 ленню останніх, а також якісному очищенню поверхонь коренебульбоплодів від налиплого ґрунту. Звільнившись від ґрунтових і рослинних домішок, а також від налиплого на їх поверхні ґрунту, коренебульбоплоди остаточно залишають очищувач і потрапляють на гірку 13. Остання встановлюється під великим кутом до горизонту і має напрямок своїх р ухомих елементів доверху, проти напрямку потоку коренебульбоплодів, що виводиться із очищувача. Це надає можливість коренебульбоплодам без перешкод скочуватись у вивантажувальний транспортер 14, а можливі залишки рослинних залишків чіпляються за елементи гірки, відокремлюються від потоку, піднімаються догори і скидаються на землю. Кут нахилу очи щувача до горизонту забезпечує гарантований рух коренебульбоплодів до гірки 13 і вивантажувального транспортера 14. Застосування даного пристрою для транспортування і очищення коренебульбоплодів дозволить підвищити якість очистки і зменшити пошкодження коренебульбоплодів на 10-15%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transporting and cleaning roots and tubers
Автори англійськоюLytvynov Oleh Ivanovych
Назва патенту російськоюУстройство для транспортирования и очистки корнеклубнеплодов
Автори російськоюЛитвинов Олег Иванович
МПК / Мітки
МПК: A01D 33/08, A01D 90/00
Мітки: коренебульбоплодів, транспортування, очищування, пристрій
