Пересувна ремонтно-механічна майстерня

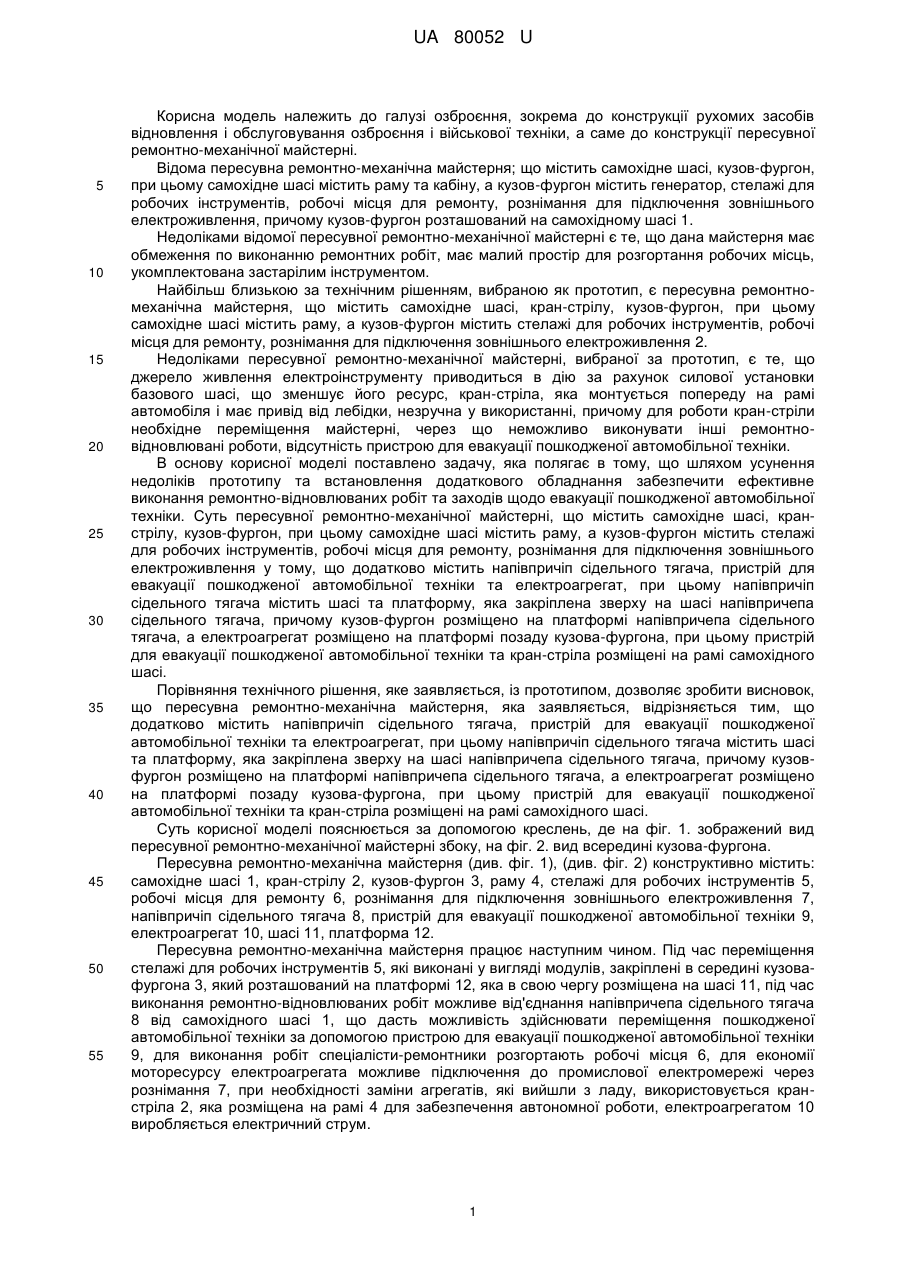

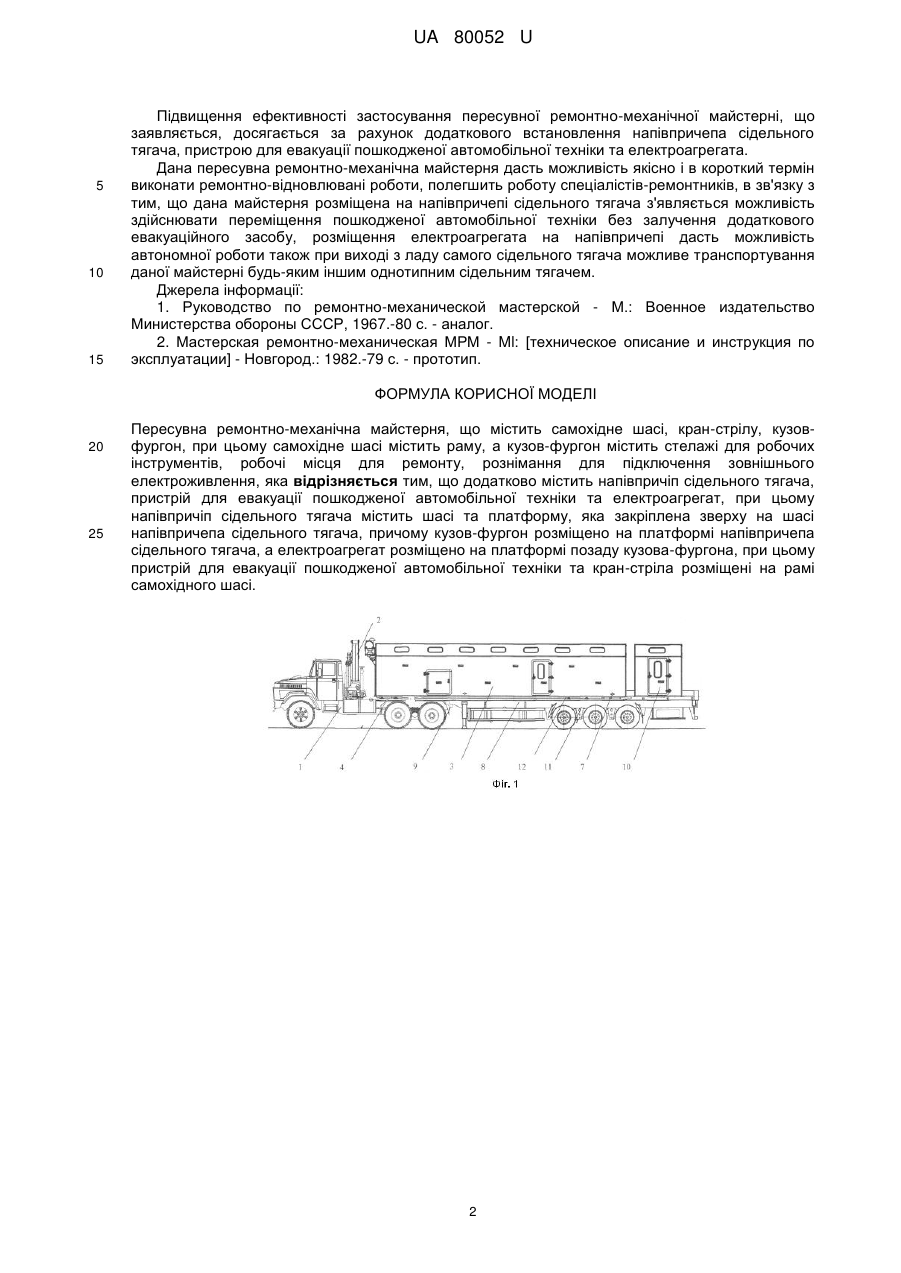

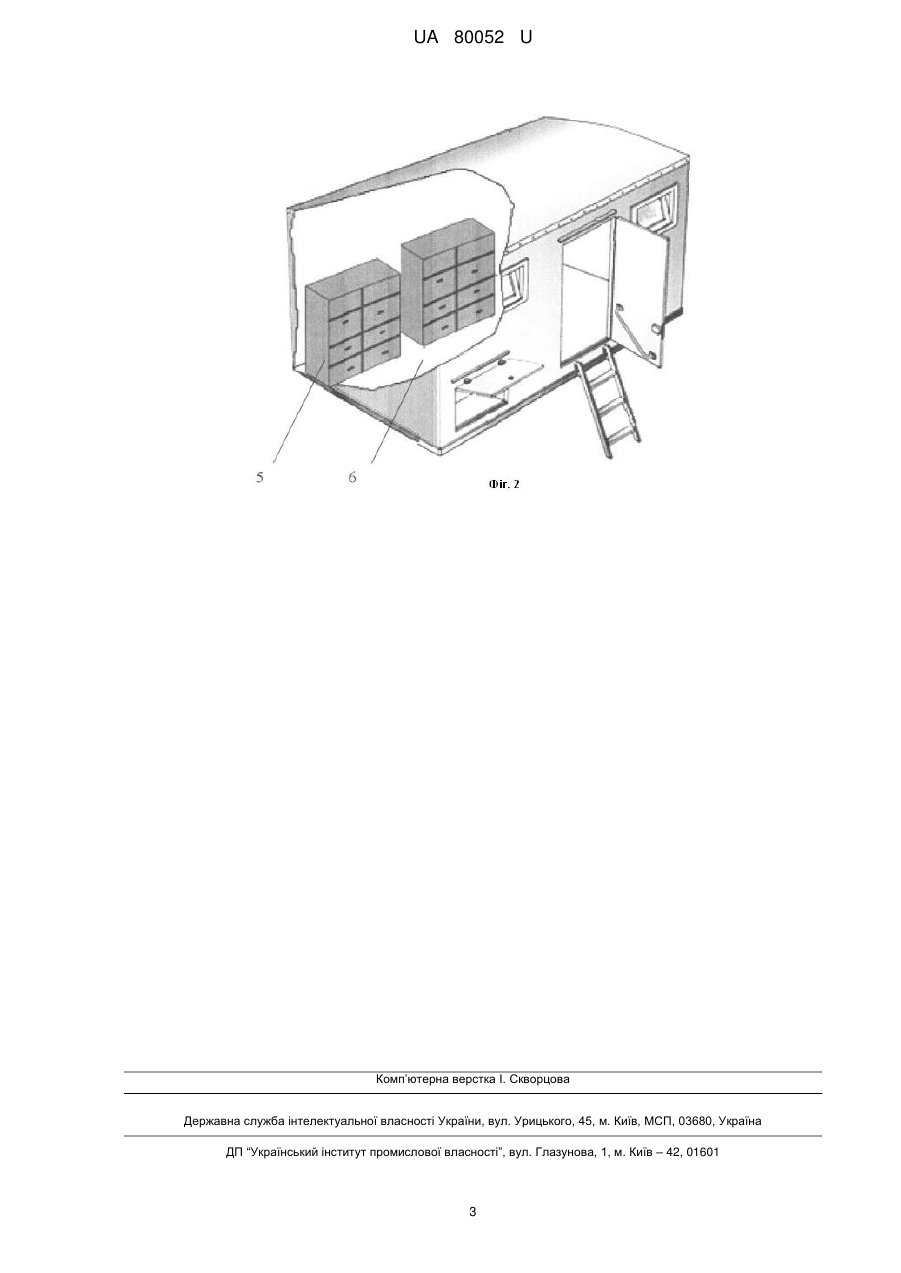

Реферат: Пересувна ремонтно-механічна майстерня містить самохідне шасі, кран-стрілу, кузов-фургон, при цьому самохідне шасі містить раму, а кузов-фургон містить стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення. Додатково містить напівпричіп сідельного тягача, пристрій для евакуації пошкодженої автомобільної техніки та електроагрегат, при цьому напівпричіп сідельного тягача містить шасі та платформу, яка закріплена зверху на шасі напівпричепа сідельного тягача, причому кузов-фургон розміщено на платформі напівпричепа сідельного тягача, а електроагрегат розміщено на платформі позаду кузова-фургона, при цьому пристрій для евакуації пошкодженої автомобільної техніки та кран-стріла розміщені на рамі самохідного шасі. UA 80052 U (54) ПЕРЕСУВНА РЕМОНТНО-МЕХАНІЧНА МАЙСТЕРНЯ UA 80052 U UA 80052 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до конструкції рухомих засобів відновлення і обслуговування озброєння і військової техніки, а саме до конструкції пересувної ремонтно-механічної майстерні. Відома пересувна ремонтно-механічна майстерня; що містить самохідне шасі, кузов-фургон, при цьому самохідне шасі містить раму та кабіну, а кузов-фургон містить генератор, стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення, причому кузов-фургон розташований на самохідному шасі 1. Недоліками відомої пересувної ремонтно-механічної майстерні є те, що дана майстерня має обмеження по виконанню ремонтних робіт, має малий простір для розгортання робочих місць, укомплектована застарілим інструментом. Найбільш близькою за технічним рішенням, вибраною як прототип, є пересувна ремонтномеханічна майстерня, що містить самохідне шасі, кран-стрілу, кузов-фургон, при цьому самохідне шасі містить раму, а кузов-фургон містить стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення 2. Недоліками пересувної ремонтно-механічної майстерні, вибраної за прототип, є те, що джерело живлення електроінструменту приводиться в дію за рахунок силової установки базового шасі, що зменшує його ресурс, кран-стріла, яка монтується попереду на рамі автомобіля і має привід від лебідки, незручна у використанні, причому для роботи кран-стріли необхідне переміщення майстерні, через що неможливо виконувати інші ремонтновідновлювані роботи, відсутність пристрою для евакуації пошкодженої автомобільної техніки. В основу корисної моделі поставлено задачу, яка полягає в тому, що шляхом усунення недоліків прототипу та встановлення додаткового обладнання забезпечити ефективне виконання ремонтно-відновлюваних робіт та заходів щодо евакуації пошкодженої автомобільної техніки. Суть пересувної ремонтно-механічної майстерні, що містить самохідне шасі, кранстрілу, кузов-фургон, при цьому самохідне шасі містить раму, а кузов-фургон містить стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення у тому, що додатково містить напівпричіп сідельного тягача, пристрій для евакуації пошкодженої автомобільної техніки та електроагрегат, при цьому напівпричіп сідельного тягача містить шасі та платформу, яка закріплена зверху на шасі напівпричепа сідельного тягача, причому кузов-фургон розміщено на платформі напівпричепа сідельного тягача, а електроагрегат розміщено на платформі позаду кузова-фургона, при цьому пристрій для евакуації пошкодженої автомобільної техніки та кран-стріла розміщені на рамі самохідного шасі. Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пересувна ремонтно-механічна майстерня, яка заявляється, відрізняється тим, що додатково містить напівпричіп сідельного тягача, пристрій для евакуації пошкодженої автомобільної техніки та електроагрегат, при цьому напівпричіп сідельного тягача містить шасі та платформу, яка закріплена зверху на шасі напівпричепа сідельного тягача, причому кузовфургон розміщено на платформі напівпричепа сідельного тягача, а електроагрегат розміщено на платформі позаду кузова-фургона, при цьому пристрій для евакуації пошкодженої автомобільної техніки та кран-стріла розміщені на рамі самохідного шасі. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1. зображений вид пересувної ремонтно-механічної майстерні збоку, на фіг. 2. вид всередині кузова-фургона. Пересувна ремонтно-механічна майстерня (див. фіг. 1), (див. фіг. 2) конструктивно містить: самохідне шасі 1, кран-стрілу 2, кузов-фургон 3, раму 4, стелажі для робочих інструментів 5, робочі місця для ремонту 6, рознімання для підключення зовнішнього електроживлення 7, напівпричіп сідельного тягача 8, пристрій для евакуації пошкодженої автомобільної техніки 9, електроагрегат 10, шасі 11, платформа 12. Пересувна ремонтно-механічна майстерня працює наступним чином. Під час переміщення стелажі для робочих інструментів 5, які виконані у вигляді модулів, закріплені в середині кузовафургона 3, який розташований на платформі 12, яка в свою чергу розміщена на шасі 11, під час виконання ремонтно-відновлюваних робіт можливе від'єднання напівпричепа сідельного тягача 8 від самохідного шасі 1, що дасть можливість здійснювати переміщення пошкодженої автомобільної техніки за допомогою пристрою для евакуації пошкодженої автомобільної техніки 9, для виконання робіт спеціалісти-ремонтники розгортають робочі місця 6, для економії моторесурсу електроагрегата можливе підключення до промислової електромережі через рознімання 7, при необхідності заміни агрегатів, які вийшли з ладу, використовується кранстріла 2, яка розміщена на рамі 4 для забезпечення автономної роботи, електроагрегатом 10 виробляється електричний струм. 1 UA 80052 U 5 10 15 Підвищення ефективності застосування пересувної ремонтно-механічної майстерні, що заявляється, досягається за рахунок додаткового встановлення напівпричепа сідельного тягача, пристрою для евакуації пошкодженої автомобільної техніки та електроагрегата. Дана пересувна ремонтно-механічна майстерня дасть можливість якісно і в короткий термін виконати ремонтно-відновлювані роботи, полегшить роботу спеціалістів-ремонтників, в зв'язку з тим, що дана майстерня розміщена на напівпричепі сідельного тягача з'являється можливість здійснювати переміщення пошкодженої автомобільної техніки без залучення додаткового евакуаційного засобу, розміщення електроагрегата на напівпричепі дасть можливість автономної роботи також при виході з ладу самого сідельного тягача можливе транспортування даної майстерні будь-яким іншим однотипним сідельним тягачем. Джерела інформації: 1. Руководство по ремонтно-механической мастерской - М.: Военное издательство Министерства обороны СССР, 1967.-80 с. - аналог. 2. Мастерская ремонтно-механическая МРМ - Ml: [техническое описание и инструкция по эксплуатации] - Новгород.: 1982.-79 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пересувна ремонтно-механічна майстерня, що містить самохідне шасі, кран-стрілу, кузовфургон, при цьому самохідне шасі містить раму, а кузов-фургон містить стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення, яка відрізняється тим, що додатково містить напівпричіп сідельного тягача, пристрій для евакуації пошкодженої автомобільної техніки та електроагрегат, при цьому напівпричіп сідельного тягача містить шасі та платформу, яка закріплена зверху на шасі напівпричепа сідельного тягача, причому кузов-фургон розміщено на платформі напівпричепа сідельного тягача, а електроагрегат розміщено на платформі позаду кузова-фургона, при цьому пристрій для евакуації пошкодженої автомобільної техніки та кран-стріла розміщені на рамі самохідного шасі. 2 UA 80052 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
