Лампа-світильник на основі потужного світлодіодного модуля

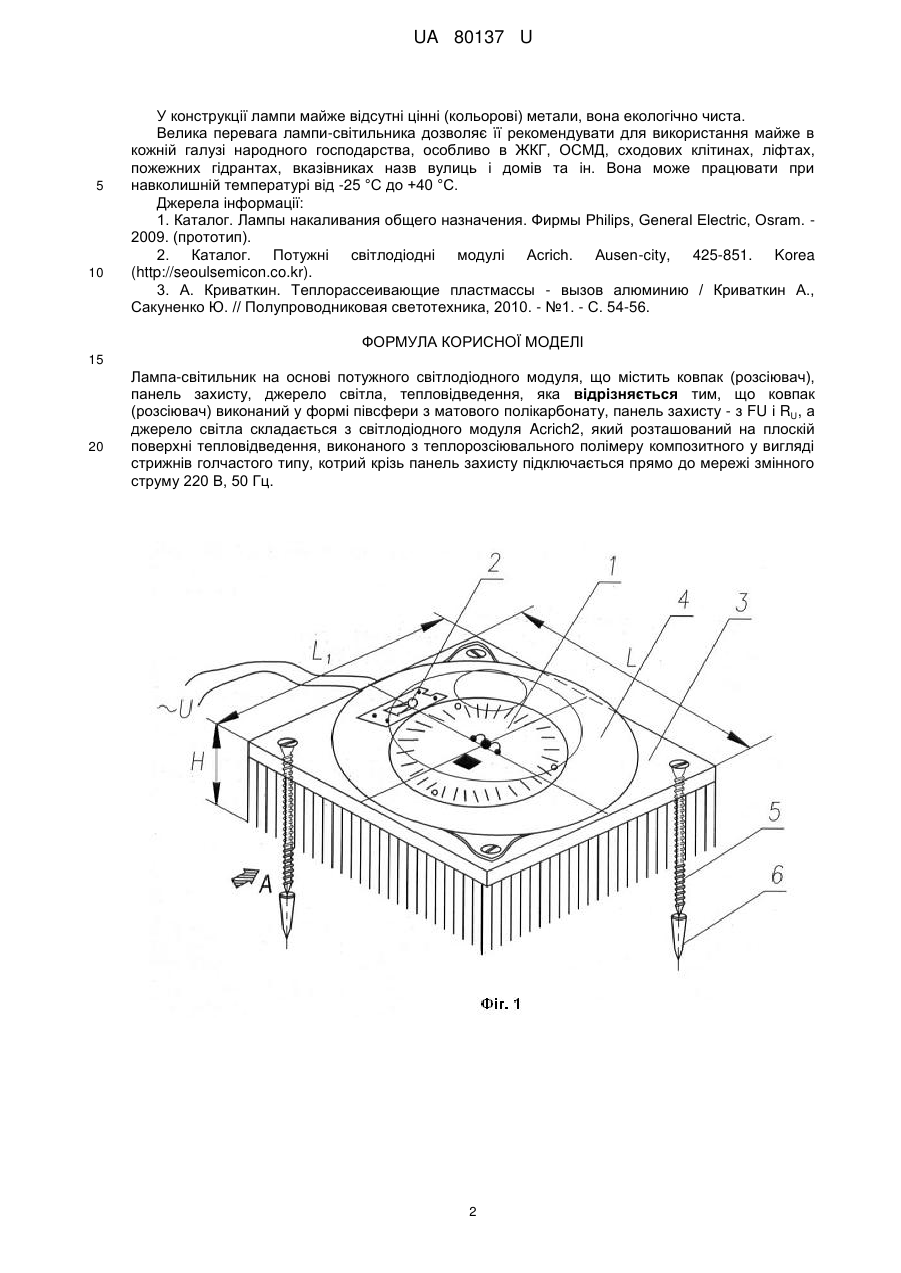

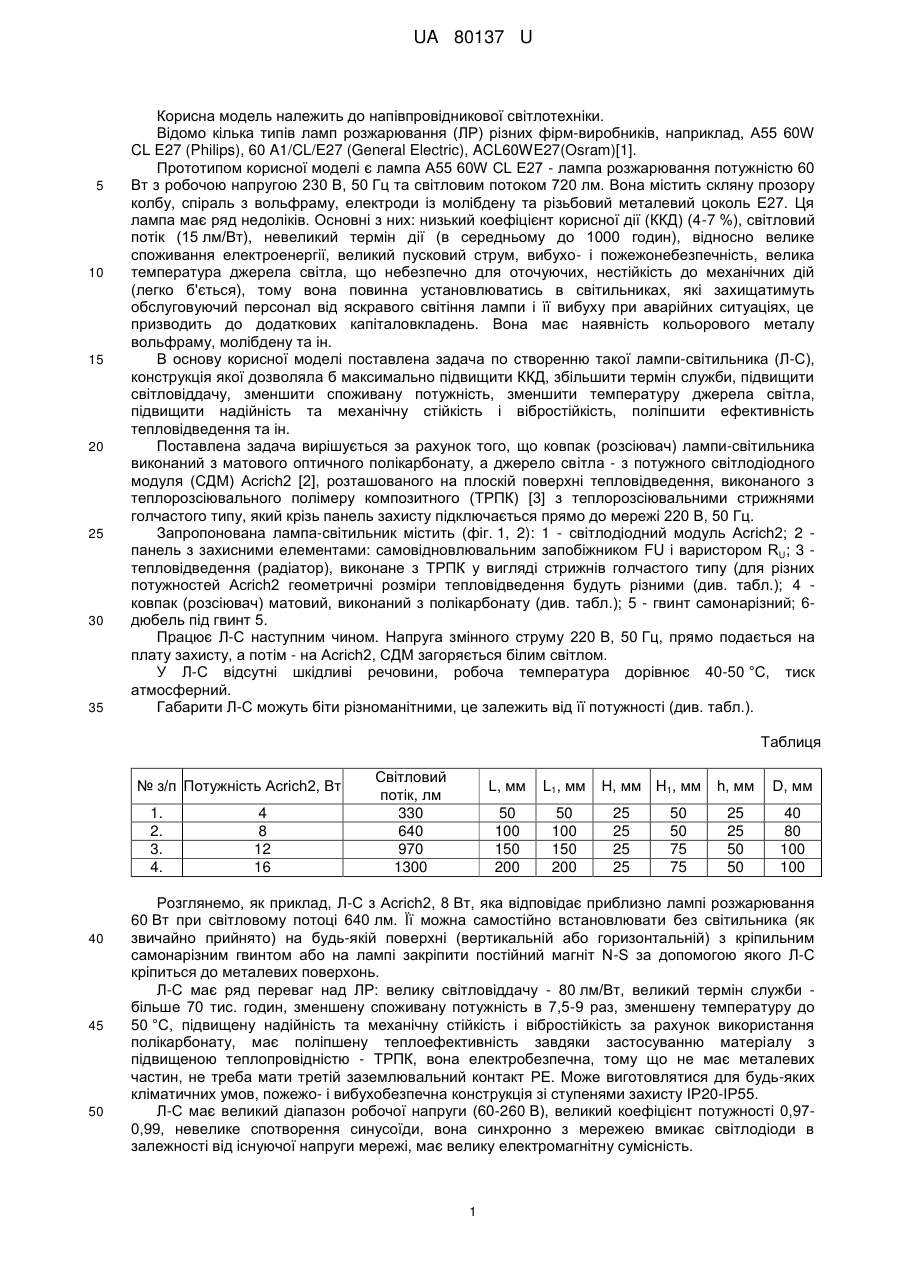

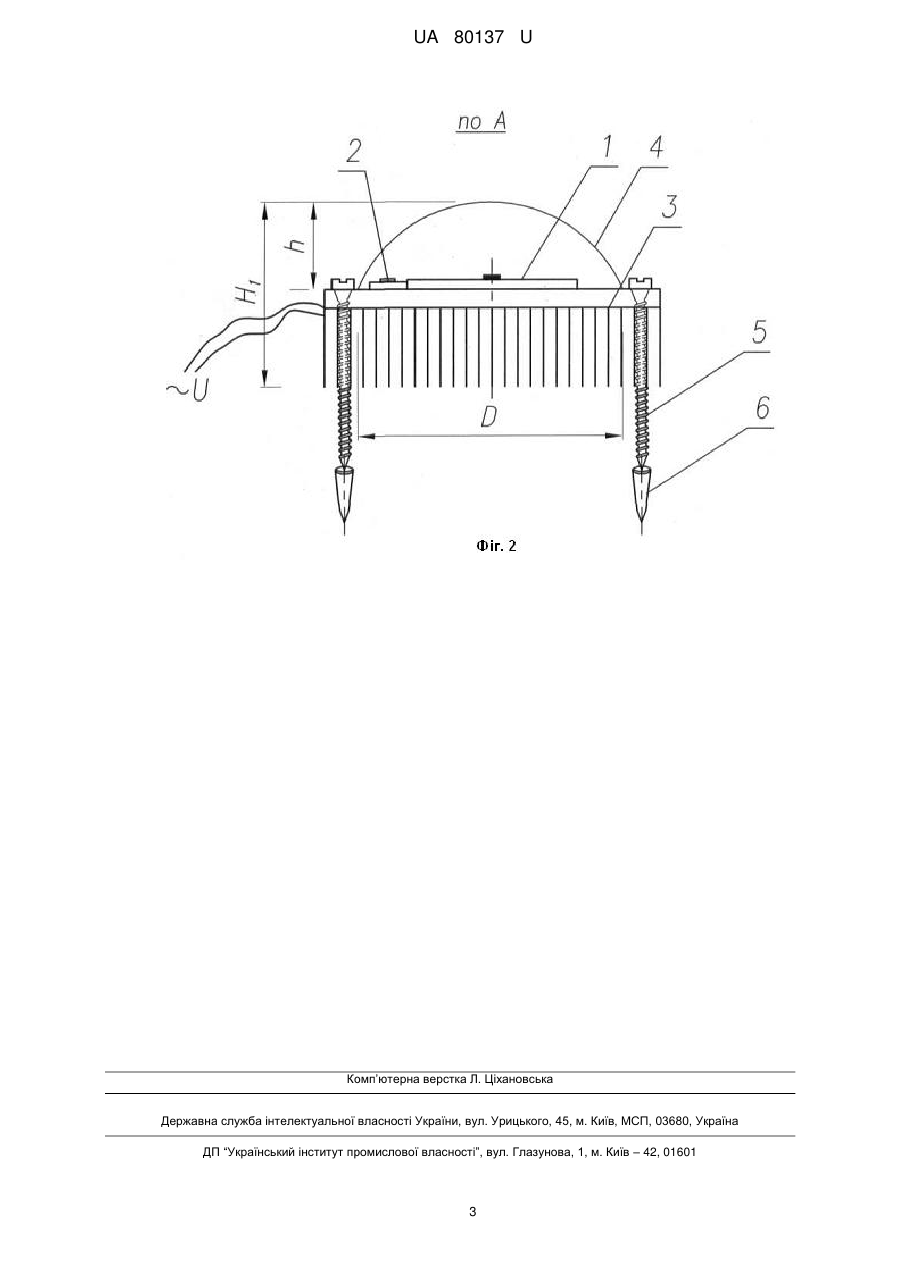

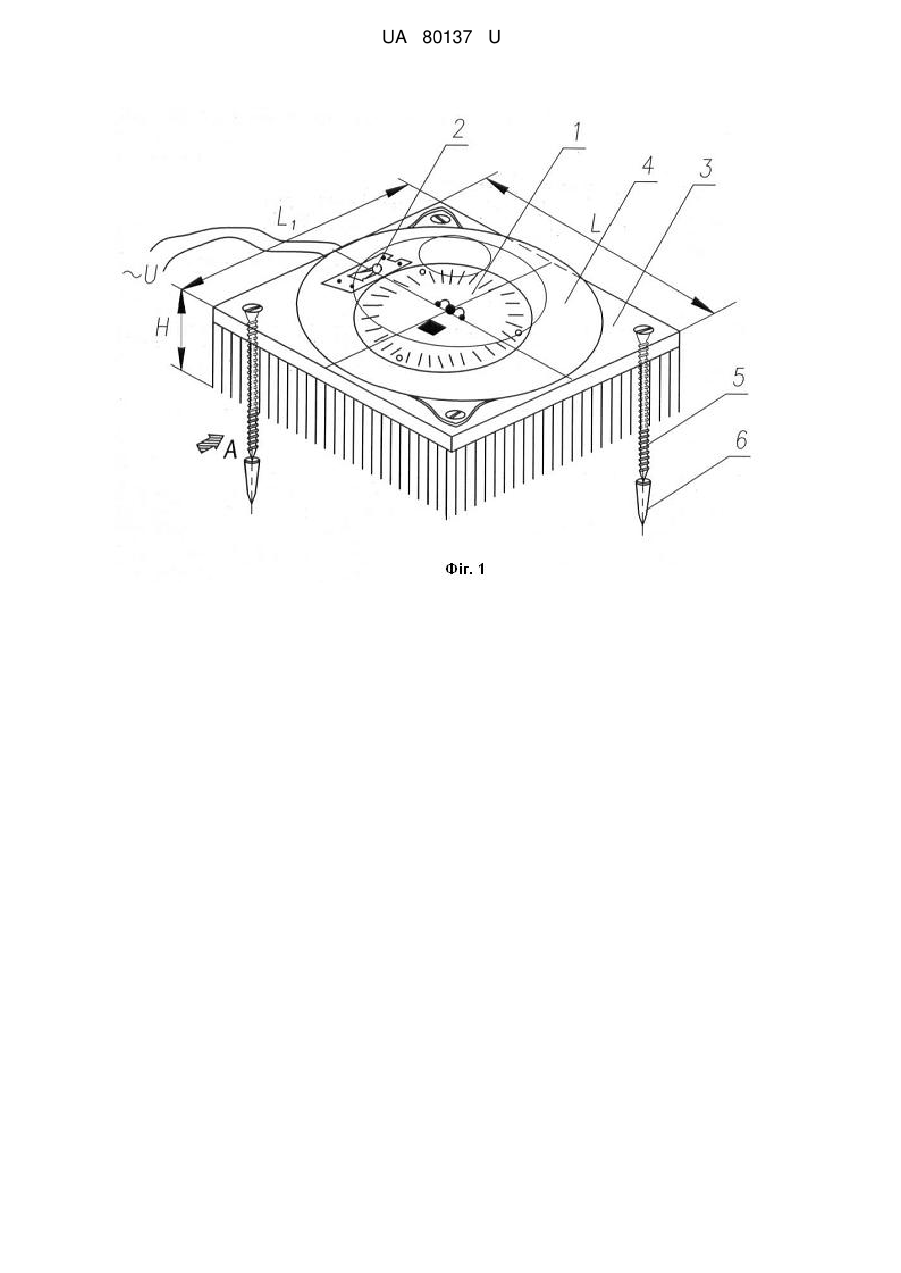

Реферат: Лампа-світильник на основі потужного світлодіодного модуля містить ковпак (розсіювач), панель захисту, джерело світла, тепловідведення. Ковпак (розсіювач) виконаний у формі півсфери з матового полікарбонату, панель захисту - з FU і RU, а джерело світла складається з світлодіодного модуля Acrich2, який розташований на плоскій поверхні тепловідведення, виконаного з теплорозсіювального полімеру композитного у вигляді стрижнів голчастого типу, котрий крізь панель захисту підключається прямо до мережі змінного струму 220 В, 50 Гц. UA 80137 U (54) ЛАМПА-СВІТИЛЬНИК НА ОСНОВІ ПОТУЖНОГО СВІТЛОДІОДНОГО МОДУЛЯ UA 80137 U UA 80137 U 5 10 15 20 25 30 35 Корисна модель належить до напівпровідникової світлотехніки. Відомо кілька типів ламп розжарювання (ЛР) різних фірм-виробників, наприклад, А55 60W CL E27 (Philips), 60 A1/CL/E27 (General Electric), ACL60WE27(Osram)[1]. Прототипом корисної моделі є лампа А55 60W CL E27 - лампа розжарювання потужністю 60 Вт з робочою напругою 230 В, 50 Гц та світловим потоком 720 лм. Вона містить скляну прозору колбу, спіраль з вольфраму, електроди із молібдену та різьбовий металевий цоколь Е27. Ця лампа має ряд недоліків. Основні з них: низький коефіцієнт корисної дії (ККД) (4-7 %), світловий потік (15 лм/Вт), невеликий термін дії (в середньому до 1000 годин), відносно велике споживання електроенергії, великий пусковий струм, вибухо- і пожежонебезпечність, велика температура джерела світла, що небезпечно для оточуючих, нестійкість до механічних дій (легко б'ється), тому вона повинна установлюватись в світильниках, які захищатимуть обслуговуючий персонал від яскравого світіння лампи і її вибуху при аварійних ситуаціях, це призводить до додаткових капіталовкладень. Вона має наявність кольорового металу вольфраму, молібдену та ін. В основу корисної моделі поставлена задача по створенню такої лампи-світильника (Л-С), конструкція якої дозволяла б максимально підвищити ККД, збільшити термін служби, підвищити світловіддачу, зменшити споживану потужність, зменшити температуру джерела світла, підвищити надійність та механічну стійкість і вібростійкість, поліпшити ефективність тепловідведення та ін. Поставлена задача вирішується за рахунок того, що ковпак (розсіювач) лампи-світильника виконаний з матового оптичного полікарбонату, а джерело світла - з потужного світлодіодного модуля (СДМ) Acrich2 [2], розташованого на плоскій поверхні тепловідведення, виконаного з теплорозсіювального полімеру композитного (ТРПК) [3] з теплорозсіювальними стрижнями голчастого типу, який крізь панель захисту підключається прямо до мережі 220 В, 50 Гц. Запропонована лампа-світильник містить (фіг. 1, 2): 1 - світлодіодний модуль Acrich2; 2 панель з захисними елементами: самовідновлювальним запобіжником FU і варистором RU; 3 тепловідведення (радіатор), виконане з ТРПК у вигляді стрижнів голчастого типу (для різних потужностей Acrich2 геометричні розміри тепловідведення будуть різними (див. табл.); 4 ковпак (розсіювач) матовий, виконаний з полікарбонату (див. табл.); 5 - гвинт самонарізний; 6дюбель під гвинт 5. Працює Л-С наступним чином. Напруга змінного струму 220 В, 50 Гц, прямо подається на плату захисту, а потім - на Acrich2, СДМ загоряється білим світлом. У Л-С відсутні шкідливі речовини, робоча температура дорівнює 40-50 °C, тиск атмосферний. Габарити Л-С можуть біти різноманітними, це залежить від її потужності (див. табл.). Таблиця № з/п Потужність Acrich2, Вт 1. 2. 3. 4. 40 45 50 4 8 12 16 Світловий потік, лм 330 640 970 1300 L, мм L1, мм 50 100 150 200 50 100 150 200 H, мм H1, мм 25 25 25 25 50 50 75 75 h, мм D, мм 25 25 50 50 40 80 100 100 Розглянемо, як приклад, Л-С з Acrich2, 8 Вт, яка відповідає приблизно лампі розжарювання 60 Вт при світловому потоці 640 лм. Її можна самостійно встановлювати без світильника (як звичайно прийнято) на будь-якій поверхні (вертикальній або горизонтальній) з кріпильним самонарізним гвинтом або на лампі закріпити постійний магніт N-S за допомогою якого Л-С кріпиться до металевих поверхонь. Л-С має ряд переваг над ЛР: велику світловіддачу - 80 лм/Вт, великий термін служби більше 70 тис. годин, зменшену споживану потужність в 7,5-9 раз, зменшену температуру до 50 °C, підвищену надійність та механічну стійкість і вібростійкість за рахунок використання полікарбонату, має поліпшену теплоефективність завдяки застосуванню матеріалу з підвищеною теплопровідністю - ТРПК, вона електробезпечна, тому що не має металевих частин, не треба мати третій заземлювальний контакт РЕ. Може виготовлятися для будь-яких кліматичних умов, пожежо- і вибухобезпечна конструкція зі ступенями захисту ІР20-ІР55. Л-С має великий діапазон робочої напруги (60-260 В), великийкоефіцієнт потужності 0,970,99, невелике спотворення синусоїди, вона синхронно з мережею вмикає світлодіоди в залежності від існуючої напруги мережі, має велику електромагнітну сумісність. 1 UA 80137 U 5 10 У конструкції лампи майже відсутні цінні (кольорові) метали, вона екологічно чиста. Велика перевага лампи-світильника дозволяє її рекомендувати для використання майже в кожній галузі народного господарства, особливо в ЖКГ, ОСМД, сходових клітинах, ліфтах, пожежних гідрантах, вказівниках назв вулиць і домів та ін. Вона може працювати при навколишній температурі від -25 °C до +40 °C. Джерела інформації: 1. Каталог. Лампы накаливания общего назначения. Фирмы Philips, General Electric, Osram. 2009. (прототип). 2. Каталог. Потужні світлодіодні модулі Acrich. Ausen-city, 425-851. Korea (http://seoulsemicon.co.kr). 3. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - №1. - С. 54-56. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Лампа-світильник на основі потужного світлодіодного модуля, що містить ковпак (розсіювач), панель захисту, джерело світла, тепловідведення, яка відрізняється тим, що ковпак (розсіювач) виконаний у формі півсфери з матового полікарбонату, панель захисту - з FU і RU, а джерело світла складається з світлодіодного модуля Acrich2, який розташований на плоскій поверхні тепловідведення, виконаного з теплорозсіювального полімеру композитного у вигляді стрижнів голчастого типу, котрий крізь панель захисту підключається прямо до мережі змінного струму 220 В, 50 Гц. 2 UA 80137 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
