Шпунтова паля
Номер патенту: 80271
Опубліковано: 27.05.2013
Автори: Вільчинський Артем Вікторович, Вільчинський Віктор Володимирович, Носенко Олег Павлович, Большаков Володимир Іванович
Формула / Реферат

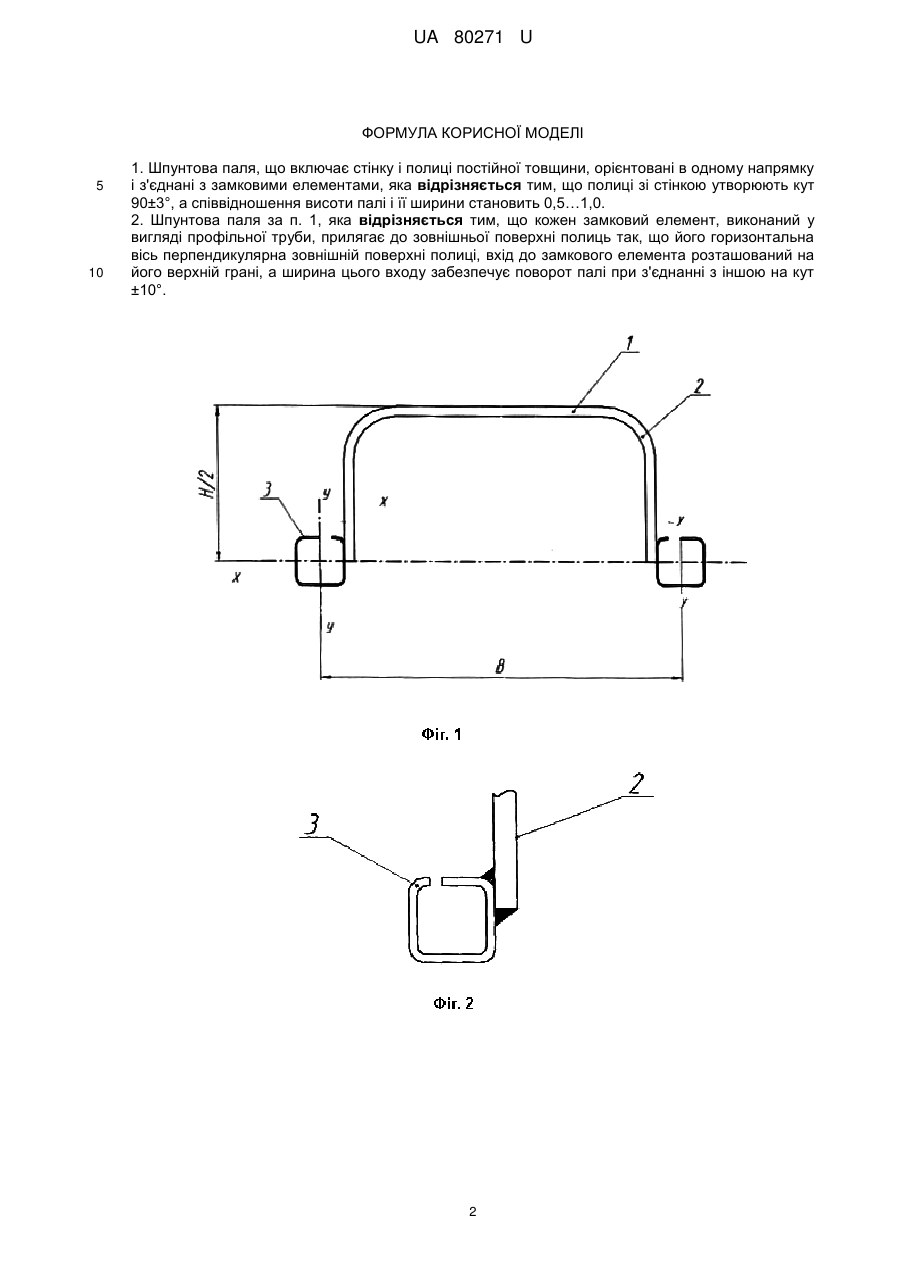

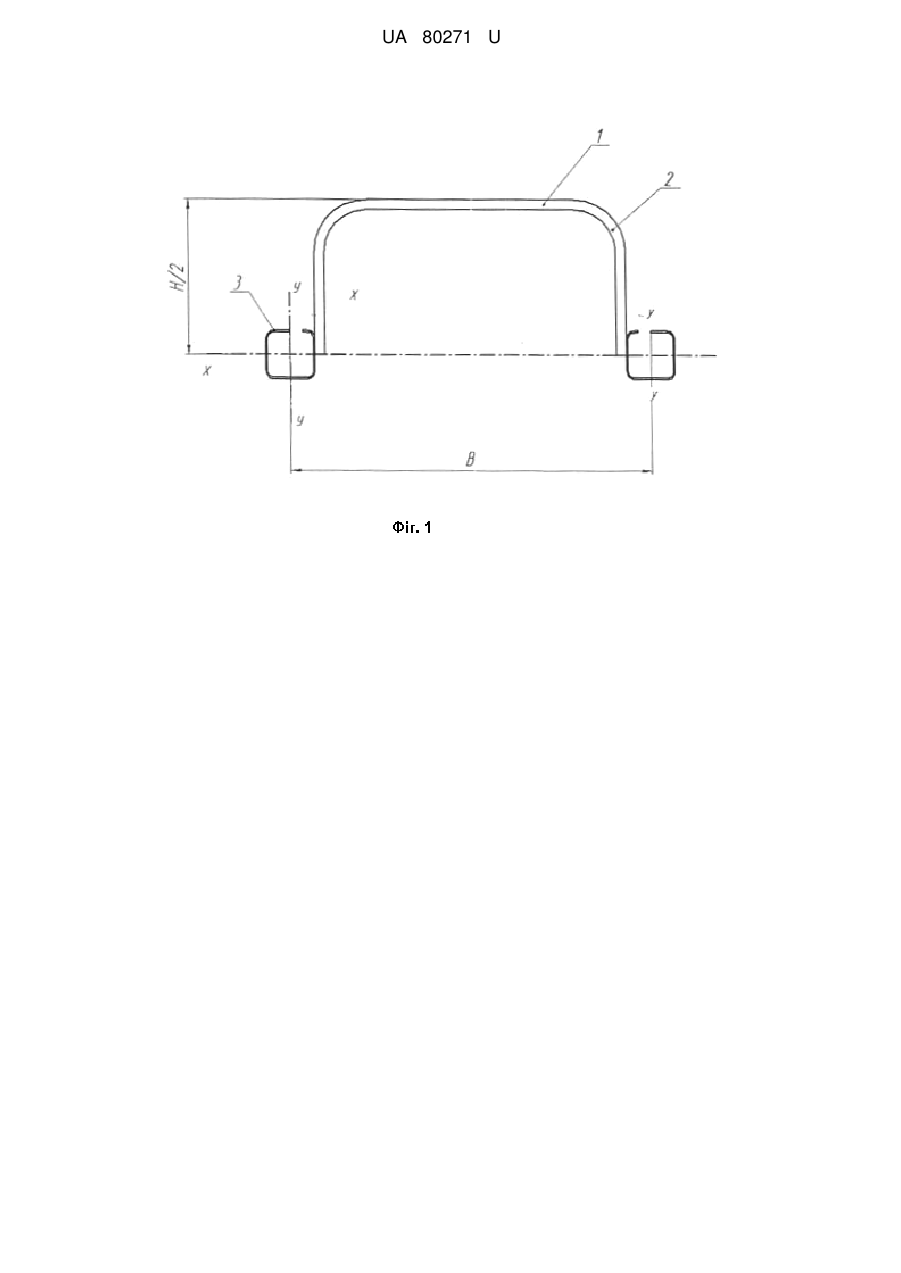

1. Шпунтова паля, що включає стінку і полиці постійної товщини, орієнтовані в одному напрямку і з'єднані з замковими елементами, яка відрізняється тим, що полиці зі стінкою утворюють кут 90±3°, а співвідношення висоти палі і її ширини становить 0,5…1,0.

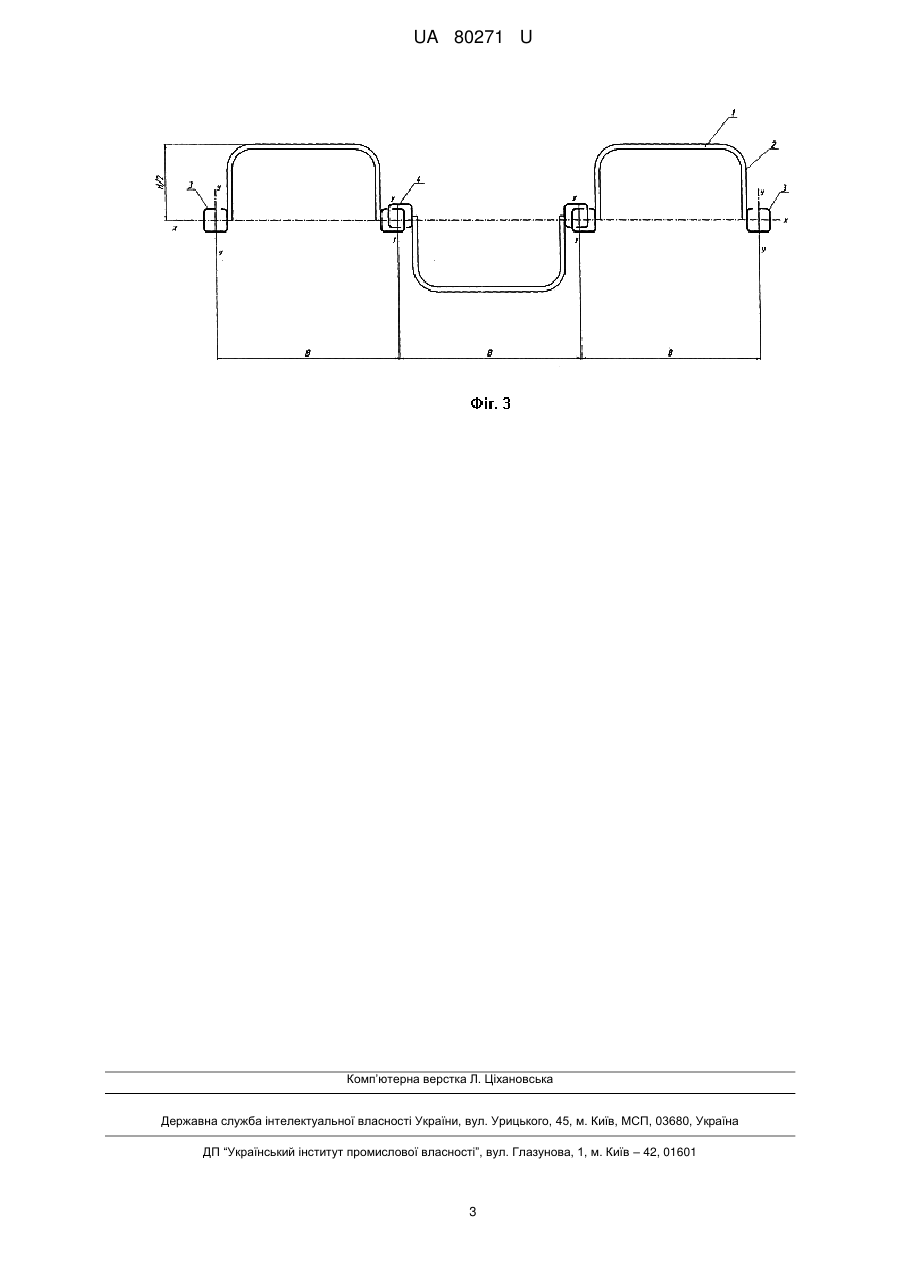

2. Шпунтова паля за п. 1, яка відрізняється тим, що кожен замковий елемент, виконаний у вигляді профільної труби, прилягає до зовнішньої поверхні полиць так, що його горизонтальна вісь перпендикулярна зовнішній поверхні полиці, вхід до замкового елемента розташований на його верхній грані, а ширина цього входу забезпечує поворот палі при з'єднанні з іншою на кут ±10°.
Текст

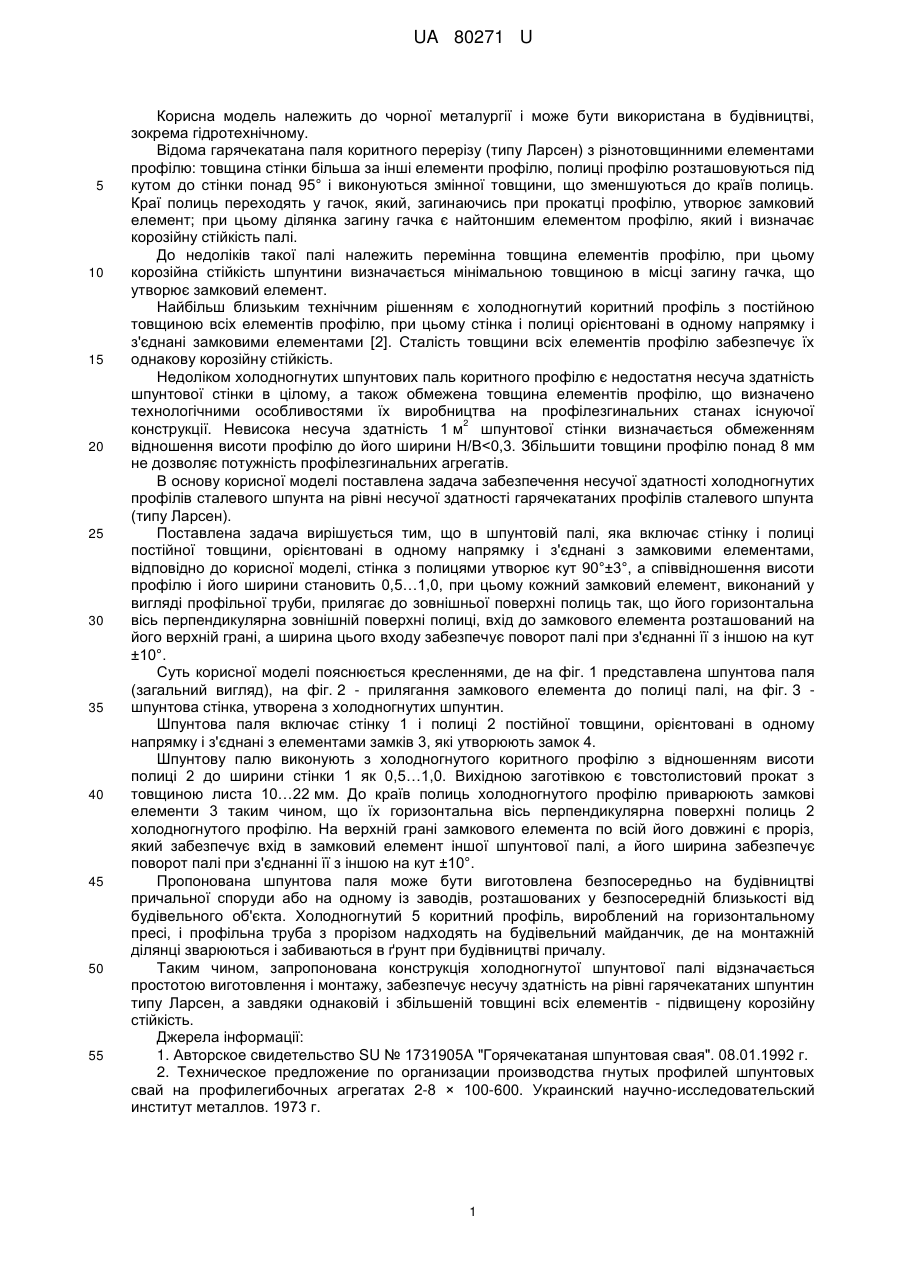

Реферат: Шпунтова паля включає стінку і полиці постійної товщини, орієнтовані в одному напрямку і з'єднані з замковими елементами. Полиці зі стінкою утворюють кут 90±3°, а співвідношення висоти палі і її ширини становить 0,5…1,0. UA 80271 U (12) UA 80271 U UA 80271 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії і може бути використана в будівництві, зокрема гідротехнічному. Відома гарячекатана паля коритного перерізу (типу Ларсен) з різнотовщинними елементами профілю: товщина стінки більша за інші елементи профілю, полиці профілю розташовуються під кутом до стінки понад 95° і виконуються змінної товщини, що зменшуються до країв полиць. Краї полиць переходять у гачок, який, загинаючись при прокатці профілю, утворює замковий елемент; при цьому ділянка загину гачка є найтоншим елементом профілю, який і визначає корозійну стійкість палі. До недоліків такої палі належить перемінна товщина елементів профілю, при цьому корозійна стійкість шпунтини визначається мінімальною товщиною в місці загину гачка, що утворює замковий елемент. Найбільш близьким технічним рішенням є холодногнутий коритний профіль з постійною товщиною всіх елементів профілю, при цьому стінка і полиці орієнтовані в одному напрямку і з'єднані замковими елементами [2]. Сталість товщини всіх елементів профілю забезпечує їх однакову корозійну стійкість. Недоліком холодногнутих шпунтових паль коритного профілю є недостатня несуча здатність шпунтової стінки в цілому, а також обмежена товщина елементів профілю, що визначено технологічними особливостями їх виробництва на профілезгинальних станах існуючої 2 конструкції. Невисока несуча здатність 1 м шпунтової стінки визначається обмеженням відношення висоти профілю до його ширини Н/В
ДивитисяДодаткова інформація
Назва патенту англійськоюSheet pile
Автори англійськоюNosenko Oleh Pavlovych, Bolschakov Volodymyr Ivanovych, Vilchynskyi Viktor Volodymyrovych, Vilchynskyi Artem Viktorovych
Назва патенту російськоюШпунтовая свая
Автори російськоюНосенко Олег Павлович, Большаков Владимир Иванович, Вильчинский Виктор Владимирович, Вильчинский Артем Викторович
МПК / Мітки
МПК: E02D 5/00, B21B 1/08, E02D 5/02
