Доповнення до завантажувального пристрою доменної печі

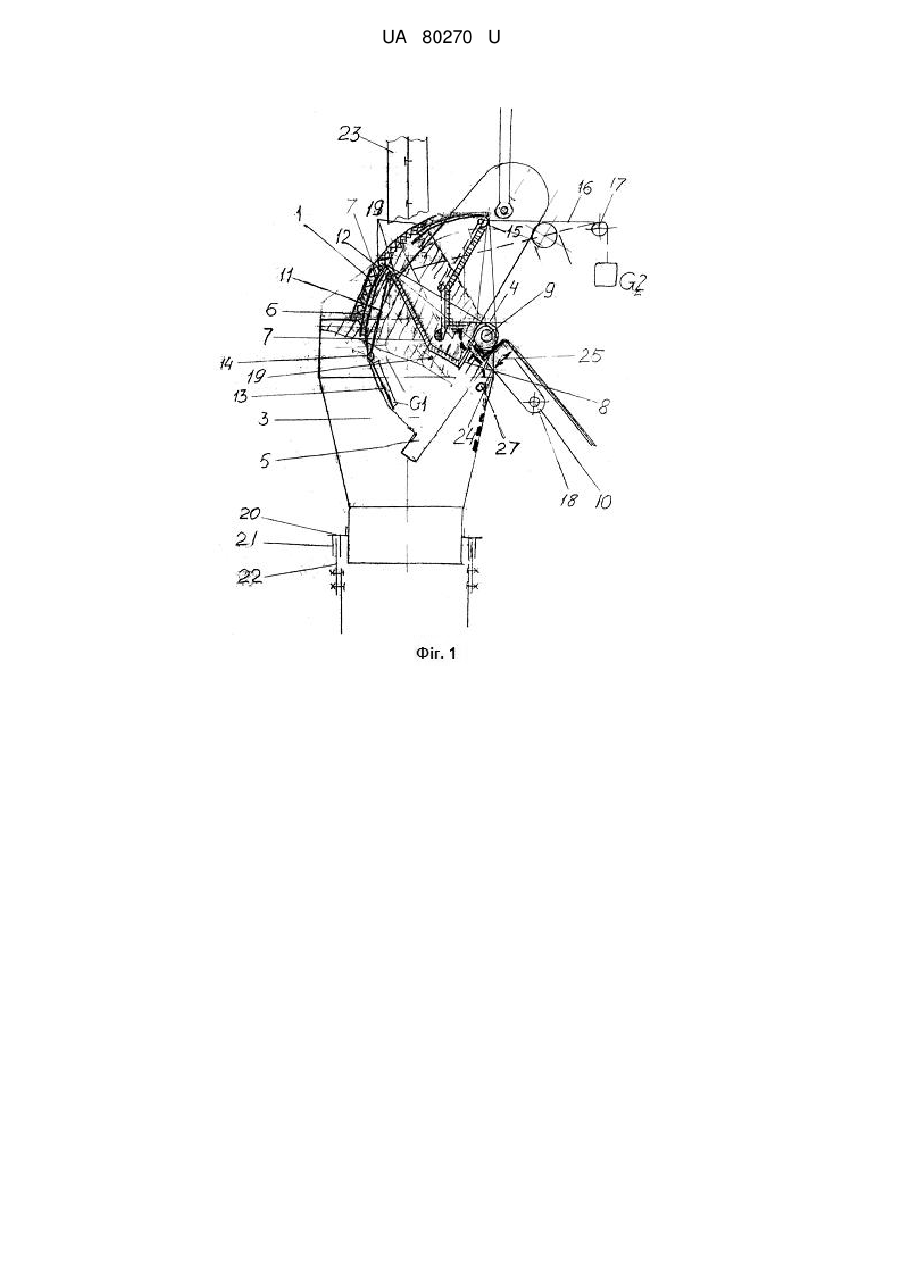

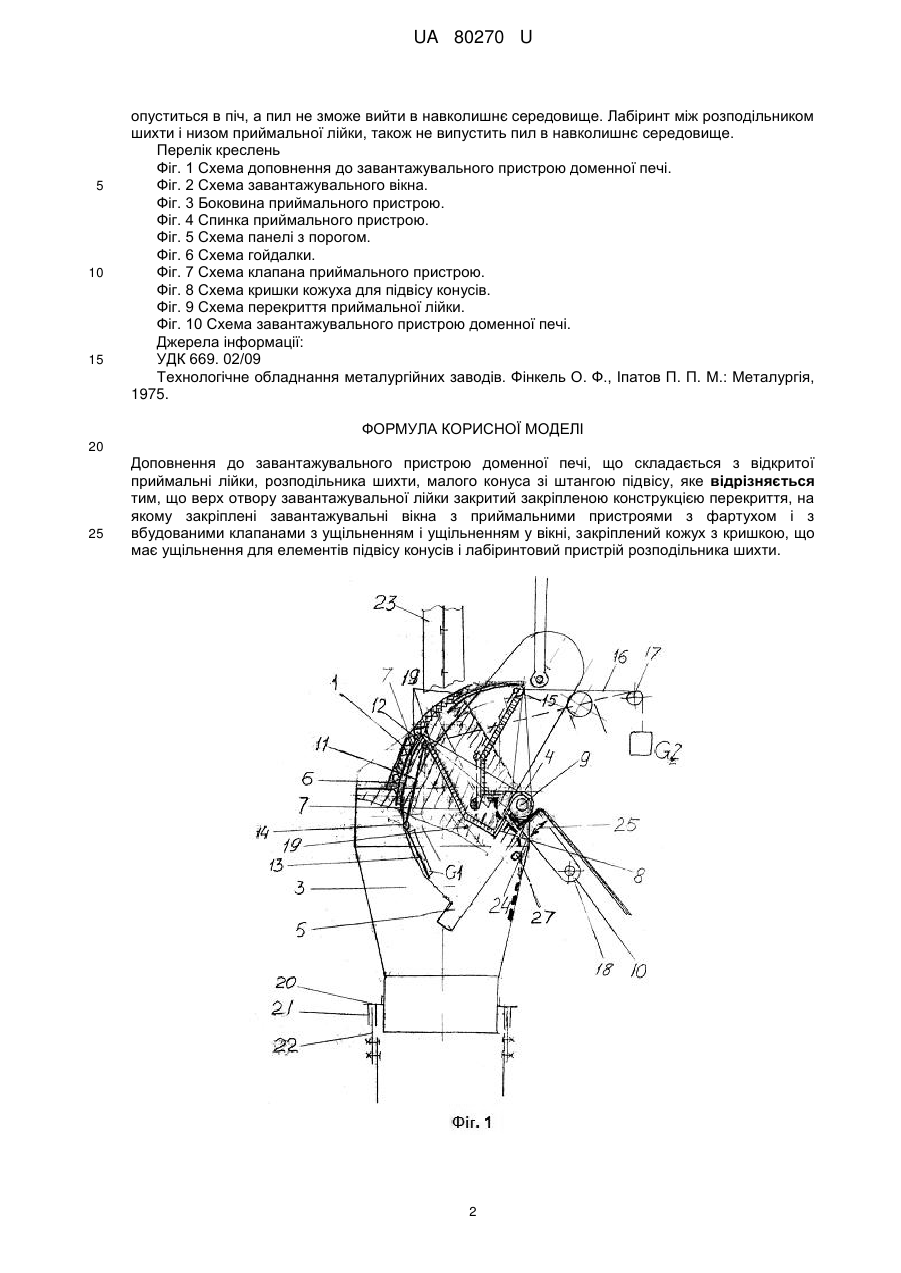

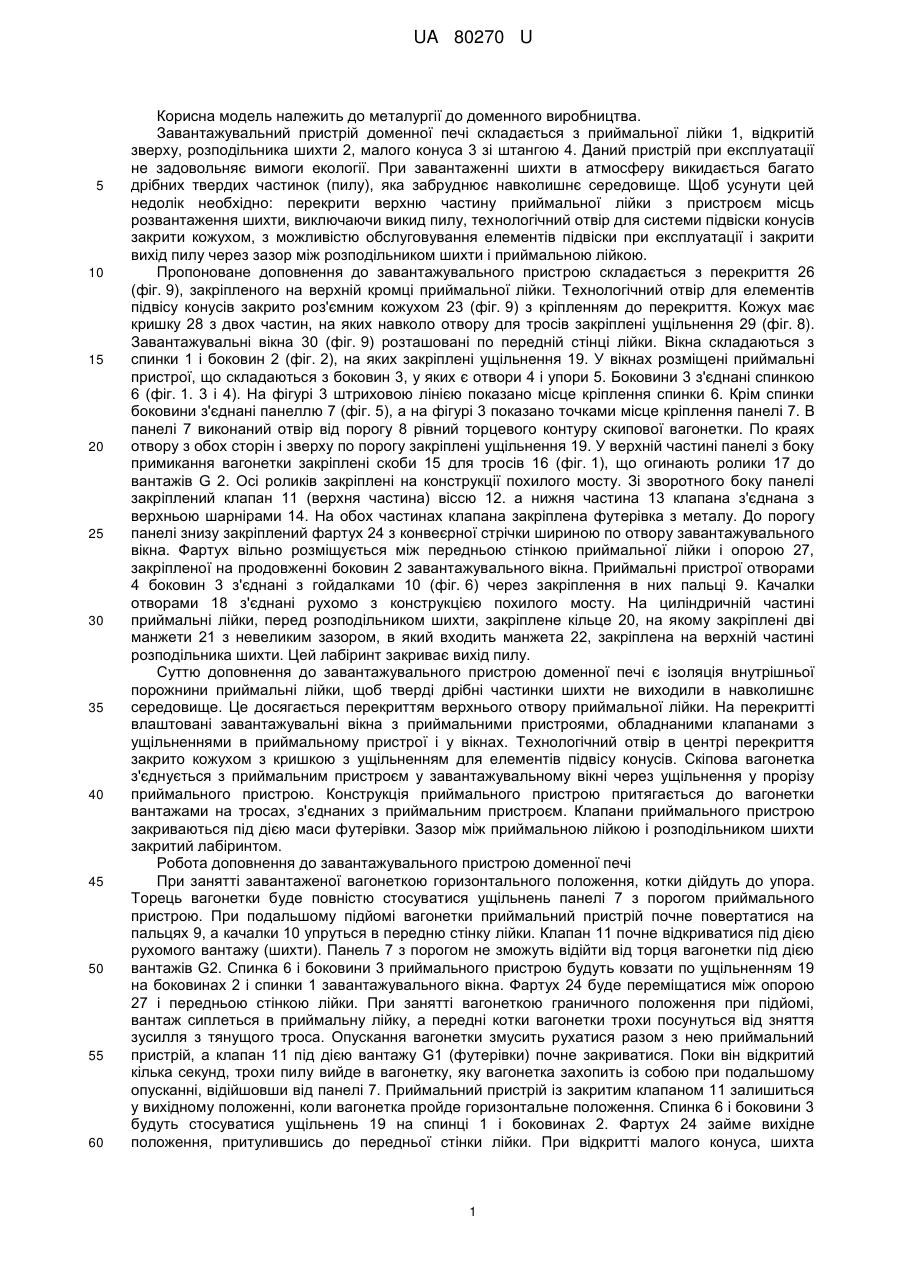

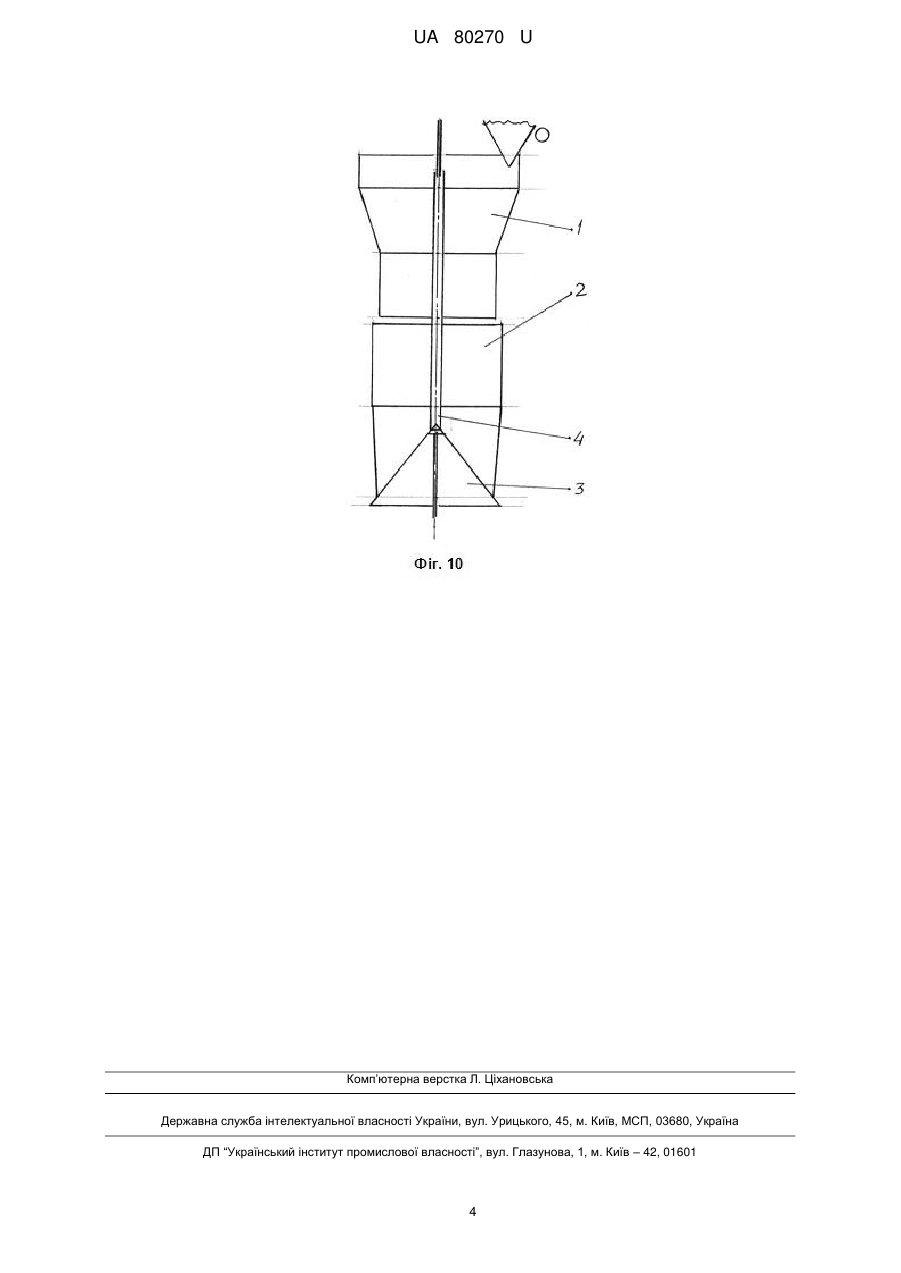

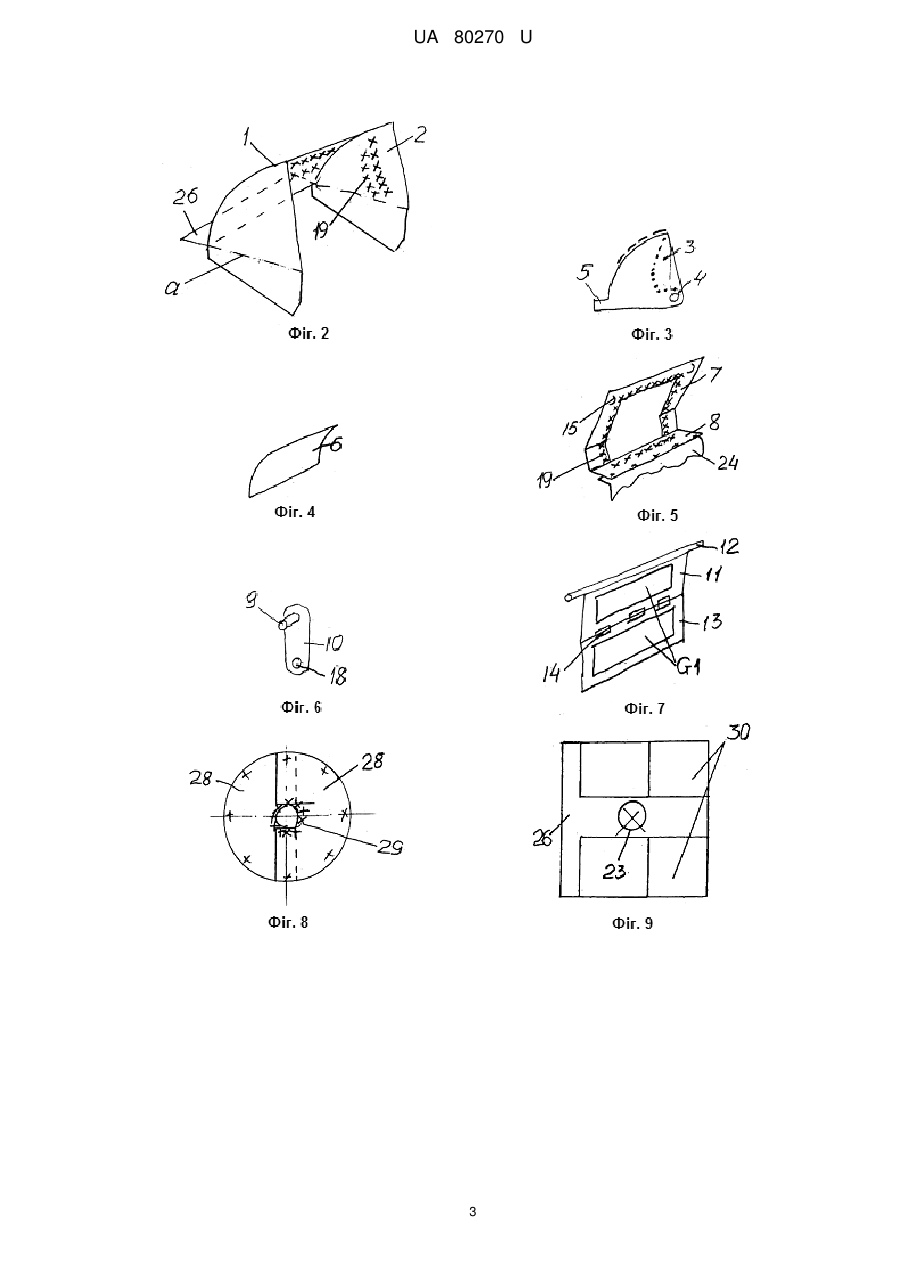

Реферат: UA 80270 U UA 80270 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії до доменного виробництва. Завантажувальний пристрій доменної печі складається з приймальної лійки 1, відкритій зверху, розподільника шихти 2, малого конуса 3 зі штангою 4. Даний пристрій при експлуатації не задовольняє вимоги екології. При завантаженні шихти в атмосферу викидається багато дрібних твердих частинок (пилу), яка забруднює навколишнє середовище. Щоб усунути цей недолік необхідно: перекрити верхню частину приймальної лійки з пристроєм місць розвантаження шихти, виключаючи викид пилу, технологічний отвір для системи підвіски конусів закрити кожухом, з можливістю обслуговування елементів підвіски при експлуатації і закрити вихід пилу через зазор між розподільником шихти і приймальною лійкою. Пропоноване доповнення до завантажувального пристрою складається з перекриття 26 (фіг. 9), закріпленого на верхній кромці приймальної лійки. Технологічний отвір для елементів підвісу конусів закрито роз'ємним кожухом 23 (фіг. 9) з кріпленням до перекриття. Кожух має кришку 28 з двох частин, на яких навколо отвору для тросів закріплені ущільнення 29 (фіг. 8). Завантажувальні вікна 30 (фіг. 9) розташовані по передній стінці лійки. Вікна складаються з спинки 1 і боковин 2 (фіг. 2), на яких закріплені ущільнення 19. У вікнах розміщені приймальні пристрої, що складаються з боковин 3, у яких є отвори 4 і упори 5. Боковини 3 з'єднані спинкою 6 (фіг. 1. 3 і 4). На фігурі 3 штриховою лінією показано місце кріплення спинки 6. Крім спинки боковини з'єднані панеллю 7 (фіг. 5), а на фігурі 3 показано точками місце кріплення панелі 7. В панелі 7 виконаний отвір від порогу 8 рівний торцевого контуру скипової вагонетки. По краях отвору з обох сторін і зверху по порогу закріплені ущільнення 19. У верхній частині панелі з боку примикання вагонетки закріплені скоби 15 для тросів 16 (фіг. 1), що огинають ролики 17 до вантажів G 2. Осі роликів закріплені на конструкції похилого мосту. Зі зворотного боку панелі закріплений клапан 11 (верхня частина) віссю 12. а нижня частина 13 клапана з'єднана з верхньою шарнірами 14. На обох частинах клапана закріплена футерівка з металу. До порогу панелі знизу закріплений фартух 24 з конвеєрної стрічки шириною по отвору завантажувального вікна. Фартух вільно розміщується між передньою стінкою приймальної лійки і опорою 27, закріпленої на продовженні боковин 2 завантажувального вікна. Приймальні пристрої отворами 4 боковин 3 з'єднані з гойдалками 10 (фіг. 6) через закріплення в них пальці 9. Качалки отворами 18 з'єднані рухомо з конструкцією похилого мосту. На циліндричній частині приймальні лійки, перед розподільником шихти, закріплене кільце 20, на якому закріплені дві манжети 21 з невеликим зазором, в який входить манжета 22, закріплена на верхній частині розподільника шихти. Цей лабіринт закриває вихід пилу. Суттю доповнення до завантажувального пристрою доменної печі є ізоляція внутрішньої порожнини приймальні лійки, щоб тверді дрібні частинки шихти не виходили в навколишнє середовище. Це досягається перекриттям верхнього отвору приймальної лійки. На перекритті влаштовані завантажувальні вікна з приймальними пристроями, обладнаними клапанами з ущільненнями в приймальному пристрої і у вікнах. Технологічний отвір в центрі перекриття закрито кожухом з кришкою з ущільненням для елементів підвісу конусів. Скіпова вагонетка з'єднується з приймальним пристроєм у завантажувальному вікні через ущільнення у прорізу приймального пристрою. Конструкція приймального пристрою притягається до вагонетки вантажами на тросах, з'єднаних з приймальним пристроєм. Клапани приймального пристрою закриваються під дією маси футерівки. Зазор між приймальною лійкою і розподільником шихти закритий лабіринтом. Робота доповнення до завантажувального пристрою доменної печі При занятті завантаженої вагонеткою горизонтального положення, котки дійдуть до упора. Торець вагонетки буде повністю стосуватися ущільнень панелі 7 з порогом приймального пристрою. При подальшому підйомі вагонетки приймальний пристрій почне повертатися на пальцях 9, а качалки 10 упруться в передню стінку лійки. Клапан 11 почне відкриватися під дією рухомого вантажу (шихти). Панель 7 з порогом не зможуть відійти від торця вагонетки під дією вантажів G2. Спинка 6 і боковини 3 приймального пристрою будуть ковзати по ущільненням 19 на боковинах 2 і спинки 1 завантажувального вікна. Фартух 24 буде переміщатися між опорою 27 і передньою стінкою лійки. При занятті вагонеткою граничногоположення при підйомі, вантаж сиплеться в приймальну лійку, а передні котки вагонетки трохи посунуться від зняття зусилля з тянущого троса. Опускання вагонетки змусить рухатися разом з нею приймальний пристрій, а клапан 11 під дією вантажу G1 (футерівки) почне закриватися. Поки він відкритий кілька секунд, трохи пилу вийде в вагонетку, яку вагонетка захопить із собою при подальшому опусканні, відійшовши від панелі 7. Приймальний пристрій із закритим клапаном 11 залишиться у вихідному положенні, коли вагонетка пройде горизонтальне положення. Спинка 6 і боковини 3 будуть стосуватися ущільнень 19 на спинці 1 і боковинах 2. Фартух 24 займе вихідне положення, притулившись до передньої стінки лійки. При відкритті малого конуса, шихта 1 UA 80270 U 5 10 15 опуститься в піч, а пил не зможе вийти в навколишнє середовище. Лабіринт між розподільником шихти і низом приймальної лійки, також не випустить пил в навколишнє середовище. Перелік креслень Фіг. 1 Схема доповнення до завантажувального пристрою доменної печі. Фіг. 2 Схема завантажувального вікна. Фіг. 3 Боковина приймального пристрою. Фіг. 4 Спинка приймального пристрою. Фіг. 5 Схема панелі з порогом. Фіг. 6 Схема гойдалки. Фіг. 7 Схема клапана приймального пристрою. Фіг. 8 Схема кришки кожуха для підвісу конусів. Фіг. 9 Схема перекриття приймальної лійки. Фіг. 10 Схема завантажувального пристрою доменної печі. Джерела інформації: УДК 669. 02/09 Технологічне обладнання металургійних заводів. Фінкель О. Ф., Іпатов П. П. М.: Металургія, 1975. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Доповнення до завантажувального пристрою доменної печі, що складається з відкритої приймальні лійки, розподільника шихти, малого конуса зі штангою підвісу, яке відрізняється тим, що верх отвору завантажувальної лійки закритий закріпленою конструкцією перекриття, на якому закріплені завантажувальні вікна з приймальними пристроями з фартухом і з вбудованими клапанами з ущільненням і ущільненням у вікні, закріплений кожух з кришкою, що має ущільнення для елементів підвісу конусів і лабіринтовий пристрій розподільника шихти. 2 UA 80270 U 3 UA 80270 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
