Закупорювальний пристрій з індикацією розкриття

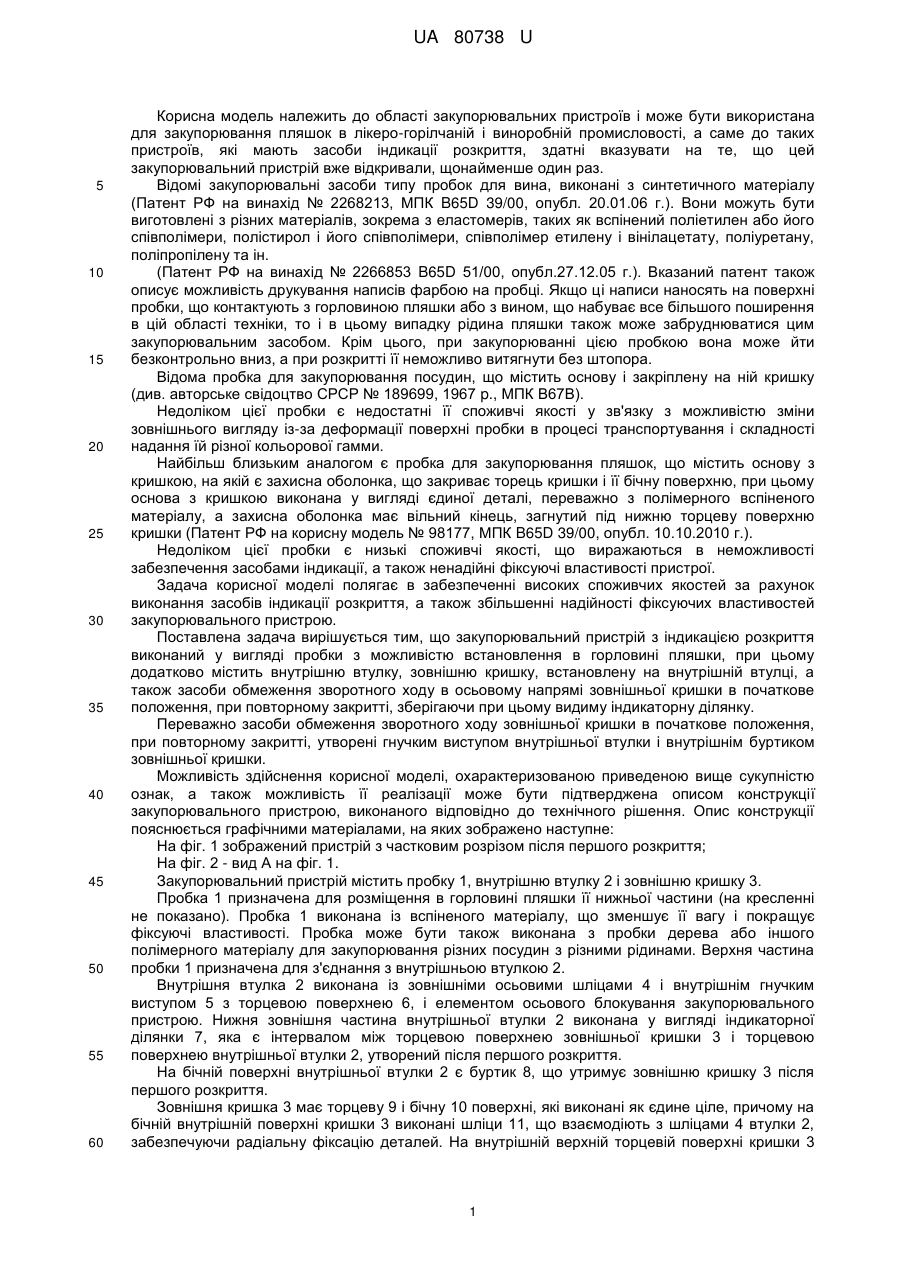

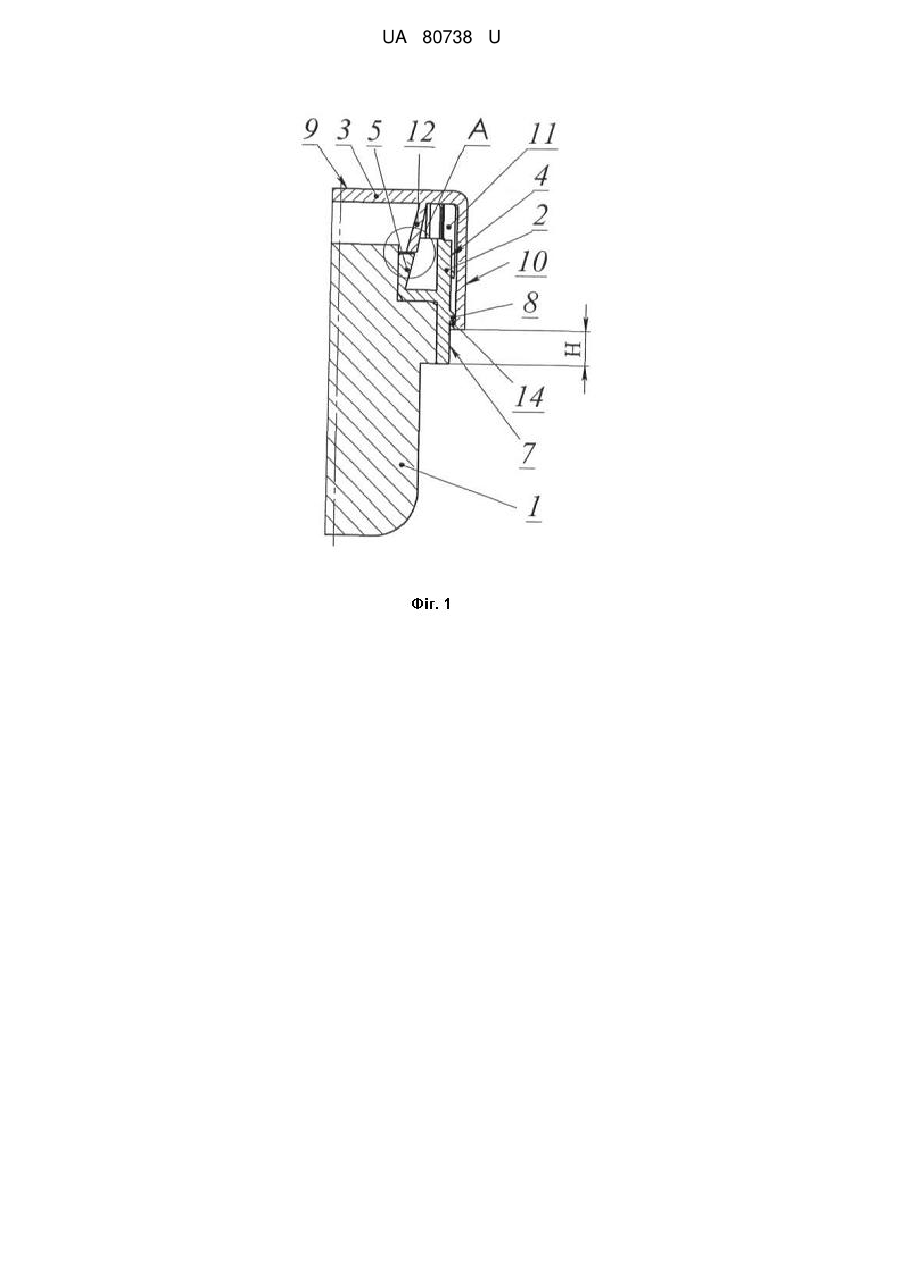

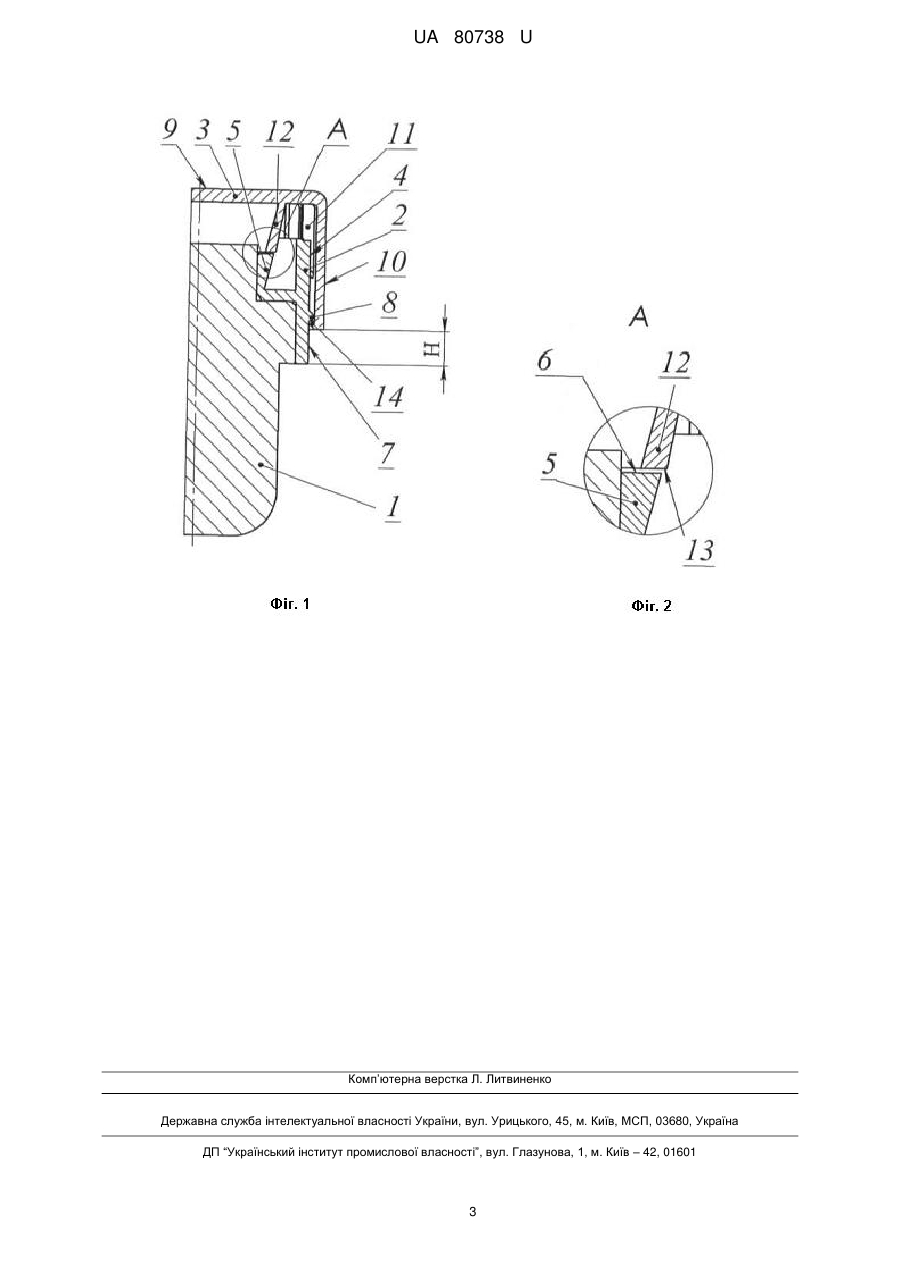

Реферат: Закупорювальний пристрій з індикацією розкриття, виконаний у вигляді пробки, з можливістю встановлення в горловині пляшки. Додатково містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби обмеження зворотного ходу в осьовому напрямі зовнішньої кришки в початкове положення, при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. UA 80738 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ РОЗКРИТТЯ UA 80738 U UA 80738 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатні вказувати на те, що цей закупорювальний пристрій вже відкривали, щонайменше один раз. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.). Вони можуть бути виготовлені з різних матеріалів, зокрема з еластомерів, таких як вспінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретану, поліпропілену та ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку рідина пляшки також може забруднюватися цим закупорювальним засобом. Крім цього, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 p., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної кольорової гамми. Найбільш близьким аналогом є пробка для закупорювання пляшок, що містить основу з кришкою, на якій є захисна оболонка, що закриває торець кришки і її бічну поверхню, при цьому основа з кришкою виконана у вигляді єдиної деталі, переважно з полімерного вспіненого матеріалу, а захисна оболонка має вільний кінець, загнутий під нижню торцеву поверхню кришки (Патент РФ на корисну модель № 98177, МПК B65D 39/00, опубл. 10.10.2010 г.). Недоліком цієї пробки є низькі споживчі якості, що виражаються в неможливості забезпечення засобами індикації, а також ненадійні фіксуючі властивості пристрої. Задача корисної моделі полягає в забезпеченні високих споживчих якостей за рахунок виконання засобів індикації розкриття, а також збільшенні надійності фіксуючих властивостей закупорювального пристрою. Поставлена задача вирішується тим, що закупорювальний пристрій з індикацією розкриття виконаний у вигляді пробки з можливістю встановлення в горловині пляшки, при цьому додатково містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби обмеження зворотного ходу в осьовому напрямі зовнішньої кришки в початкове положення, при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. Переважно засоби обмеження зворотного ходу зовнішньої кришки в початкове положення, при повторному закритті, утворені гнучким виступом внутрішньої втулки і внутрішнім буртиком зовнішньої кришки. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до технічного рішення. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. 1 зображений пристрій з частковим розрізом після першого розкриття; На фіг. 2 - вид А на фіг. 1. Закупорювальний пристрій містить пробку 1, внутрішню втулку 2 і зовнішню кришку 3. Пробка 1 призначена для розміщення в горловині пляшки її нижньої частини (на кресленні не показано). Пробка 1 виконана із вспіненого матеріалу, що зменшує її вагу і покращує фіксуючі властивості. Пробка може бути також виконана з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина пробки 1 призначена для з'єднання з внутрішньою втулкою 2. Внутрішня втулка 2 виконана із зовнішніми осьовими шліцами 4 і внутрішнім гнучким виступом 5 з торцевою поверхнею 6, і елементом осьового блокування закупорювального пристрою. Нижня зовнішня частина внутрішньої втулки 2 виконана у вигляді індикаторної ділянки 7, яка є інтервалом між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2, утворений після першого розкриття. На бічній поверхні внутрішньої втулки 2 є буртик 8, що утримує зовнішню кришку 3 після першого розкриття. Зовнішня кришка 3 має торцеву 9 і бічну 10 поверхні, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 11, що взаємодіють з шліцами 4 втулки 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 1 UA 80738 U 5 10 15 20 25 30 35 40 виконаний буртик 12 з торцевою поверхнею 13, який може бути безперервним або переривчастим, наприклад у вигляді пелюсток, для взаємодії з торцевою поверхнею 6 гнучкого виступу 5. Зовнішня кришка 3 має на нижній торцевій поверхні зачіп 14 з можливістю фіксації на буртику 8 втулок 2 при першому розкритті. Зовнішня кришка може бути декорована оболонкою з алюмінію або іншого матеріалу. Закупорювальний пристрій виконаний із засобами обмеження зворотного ходу в осьовому напрямі зовнішньої кришки в початкове положення, при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. Вказані засоби обмеження зворотного ходу зовнішньої кришки від переміщення вниз в первинне положення утворені гнучким виступом 5 внутрішньої втулки 2 і внутрішнім буртиком 12 зовнішньої кришки 3, забезпечуючи інтервал Н при розкритті і повторному закупорюванні. На поверхню індикаторної ділянки 7 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньою кришкою 3. Складання закупорювального здійснюється таким чином. Спочатку сполучають зовнішню кришку 3 з внутрішньою втулкою 2, далі встановлюють пробку в гнучкий виступ 5 внутрішньої втулки 2, яка при цьому має можливість відхилятися, утворюючи з буртиком 12 зовнішньої кришки 3 замкове з'єднання. Міцне утримання пробки 1 у внутрішній втулці 2 забезпечується також з використанням адгезиву. Закупорювальний пристрій працює таким чином. Закупорювальний пристрій з індикацією розкриття встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань Н до зіткнення буртика 8 із зачепом 14, при цьому внутрішній буртик 12 зовнішньої кришки 3 виходить із замкового з'єднання з гнучким виступом 5 внутрішньої втулки 2 і упирається своєю торцевою поверхнею 13 в торцеву поверхню 6, утворюючи при цьому засіб блокування зворотного ходу зовнішньої кришки 3 в осьовому напрямі при повторному закритті пляшки. Зовнішня кришка вже не може повернутися в початкове положення, забезпечуючи видиму індикаторну ділянку. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначено для установки на пляшці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний пристрій з індикацією розкриття, виконаний у вигляді пробки, з можливістю встановлення в горловині пляшки, який відрізняється тим, що містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби обмеження зворотного ходу в осьовому напрямі зовнішньої кришки в початкове положення, при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. 2. Закупорювальний пристрій з індикацією розкриття за п. 1, який відрізняється тим, що засоби обмеження зворотного ходу зовнішньої кришки в початкове положення утворені гнучким виступом внутрішньої втулки і внутрішнім буртиком зовнішньої кришки. 2 UA 80738 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
