Закупорювальний пристрій з індикацією розкриття

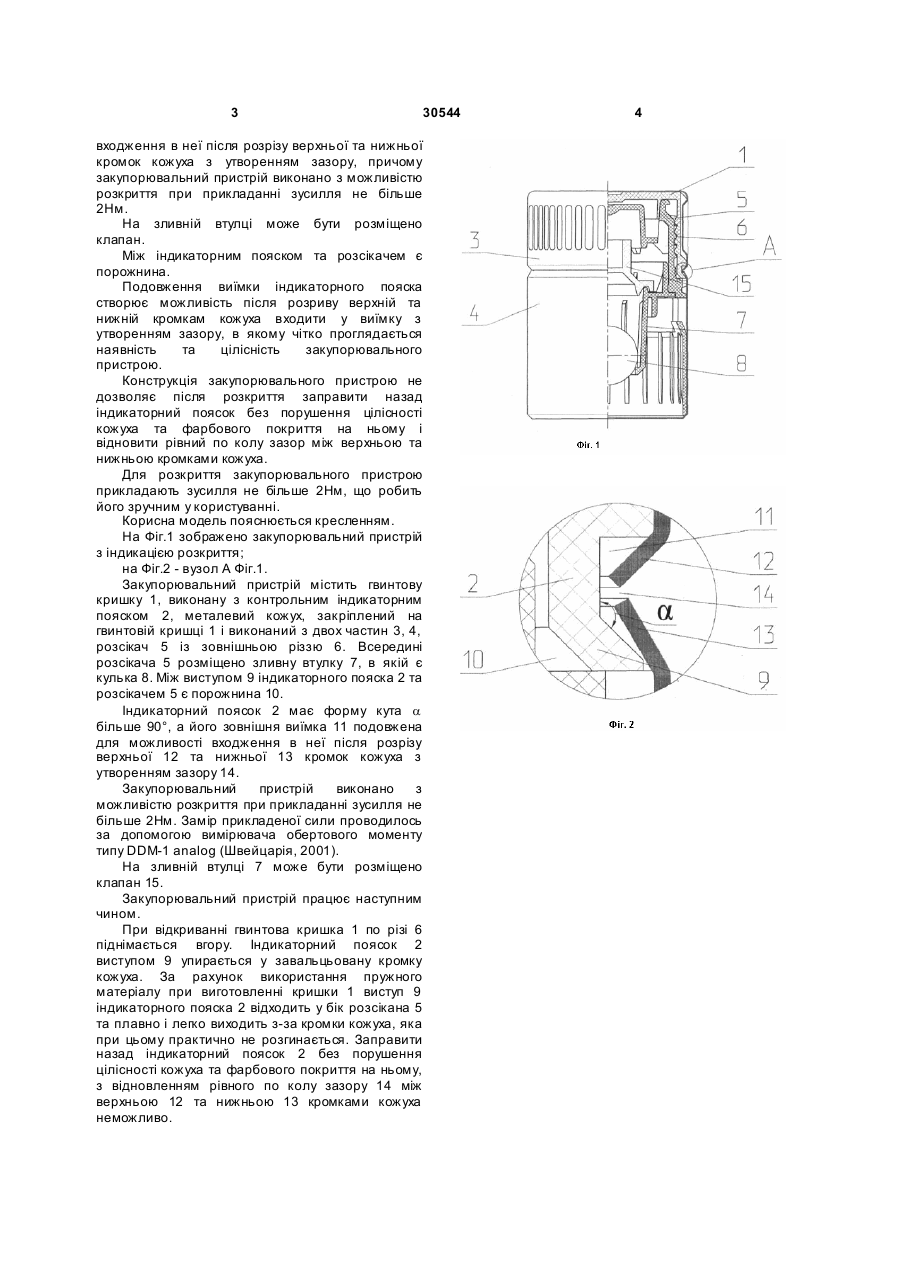

1. Закупорювальний пристрій з індикацією розкриття, що містить гвинтову кришку, виконану з контрольним індикаторним пояском, металевий кожух, закріплений на гвинтовій кришці і виконаний з двох частин, розсікач із зовнішньою різзю, всередині якого розміщено зливну втулку, в якій є 3 30544 входження в неї після розрізу верхньої та нижньої кромок кожуха з утворенням зазору, причому закупорювальний пристрій виконано з можливістю розкриття при прикладанні зусилля не більше 2Нм. На зливній втулці може бути розміщено клапан. Між індикаторним пояском та розсікачем є порожнина. Подовження виїмки індикаторного пояска створює можливість після розриву верхній та нижній кромкам кожуха входити у виїмку з утворенням зазору, в якому чітко проглядається наявність та цілісність закупорювального пристрою. Конструкція закупорювального пристрою не дозволяє після розкриття заправити назад індикаторний поясок без порушення цілісності кожуха та фарбового покриття на ньому і відновити рівний по колу зазор між верхньою та нижньою кромками кожуха. Для розкриття закупорювального пристрою прикладають зусилля не більше 2Нм, що робить його зручним у користуванні. Корисна модель пояснюється кресленням. На Фіг.1 зображено закупорювальний пристрій з індикацією розкриття; на Фіг.2 - вузол А Фіг.1. Закупорювальний пристрій містить гвинтову кришку 1, виконану з контрольним індикаторним пояском 2, металевий кожух, закріплений на гвинтовій кришці 1 і виконаний з двох частин 3, 4, розсікач 5 із зовнішньою різзю 6. Всередині розсікача 5 розміщено зливну втулку 7, в якій є кулька 8. Між виступом 9 індикаторного пояска 2 та розсікачем 5 є порожнина 10. Індикаторний поясок 2 має форму кута a більше 90°, а його зовнішня виїмка 11 подовжена для можливості входження в неї після розрізу верхньої 12 та нижньої 13 кромок кожуха з утворенням зазору 14. Закупорювальний пристрій виконано з можливістю розкриття при прикладанні зусилля не більше 2Нм. Замір прикладеної сили проводилось за допомогою вимірювача обертового моменту типу DDM-1 analog (Швейцарія, 2001). На зливній втулці 7 може бути розміщено клапан 15. Закупорювальний пристрій працює наступним чином. При відкриванні гвинтова кришка 1 по різі 6 піднімається вгору. Індикаторний поясок 2 виступом 9 упирається у завальцьовану кромку кожуха. За рахунок використання пружного матеріалу при виготовленні кришки 1 виступ 9 індикаторного пояска 2 відходить у бік розсікана 5 та плавно і легко виходить з-за кромки кожуха, яка при цьому практично не розгинається. Заправити назад індикаторний поясок 2 без порушення цілісності кожуха та фарбового покриття на ньому, з відновленням рівного по колу зазору 14 між верхньою 12 та нижньою 13 кромками кожуха неможливо. 4
