Закупорювальний пристрій з індикацією розкриття

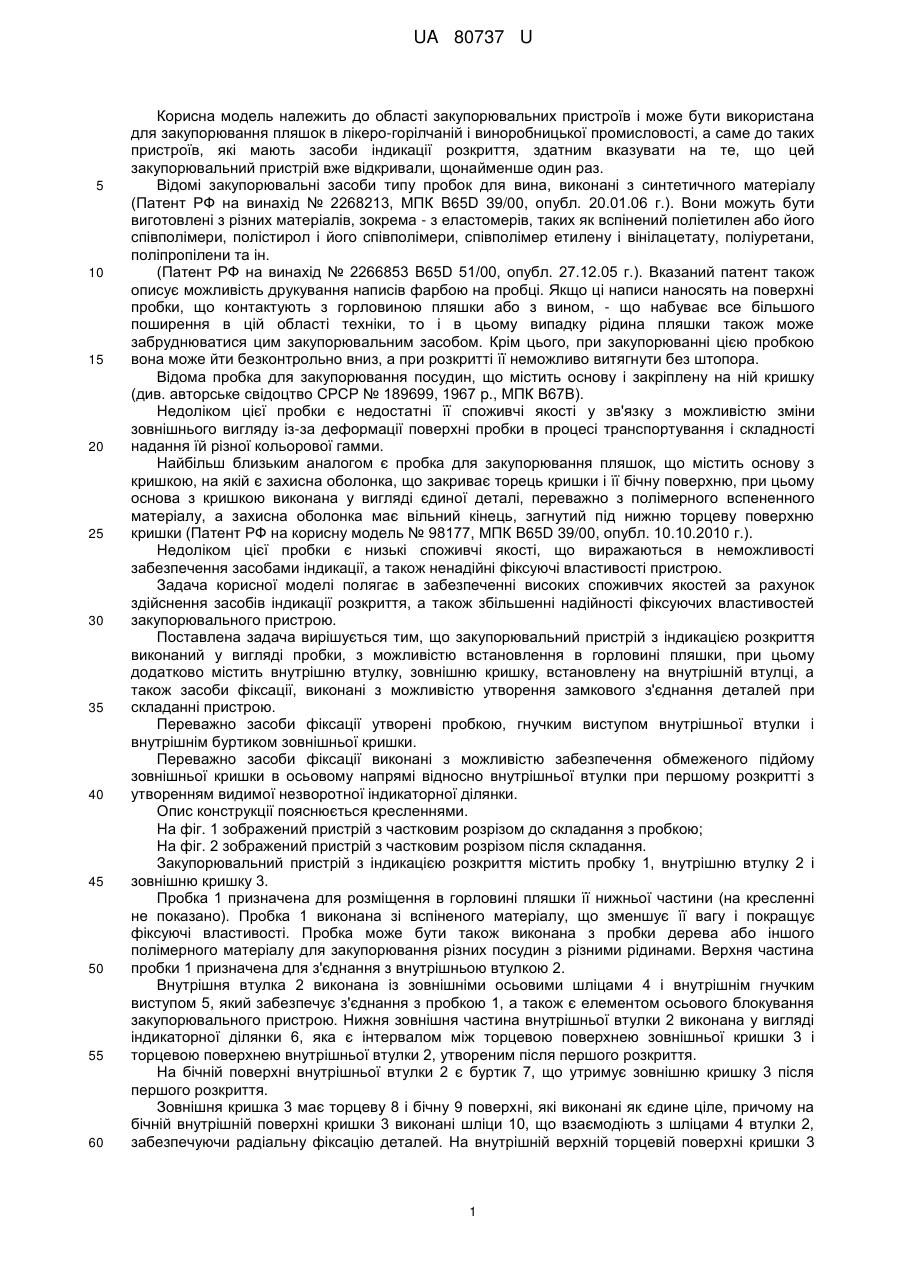

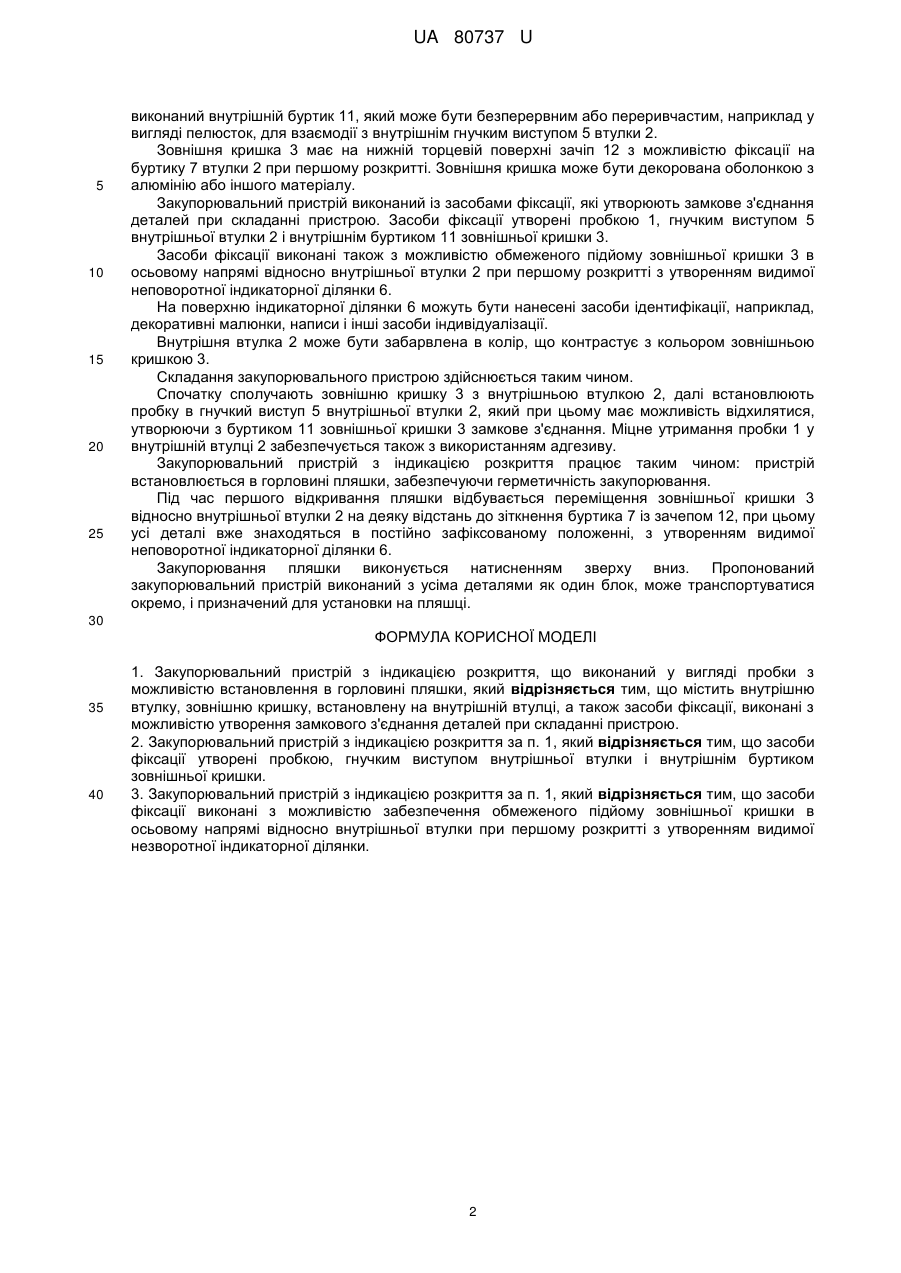

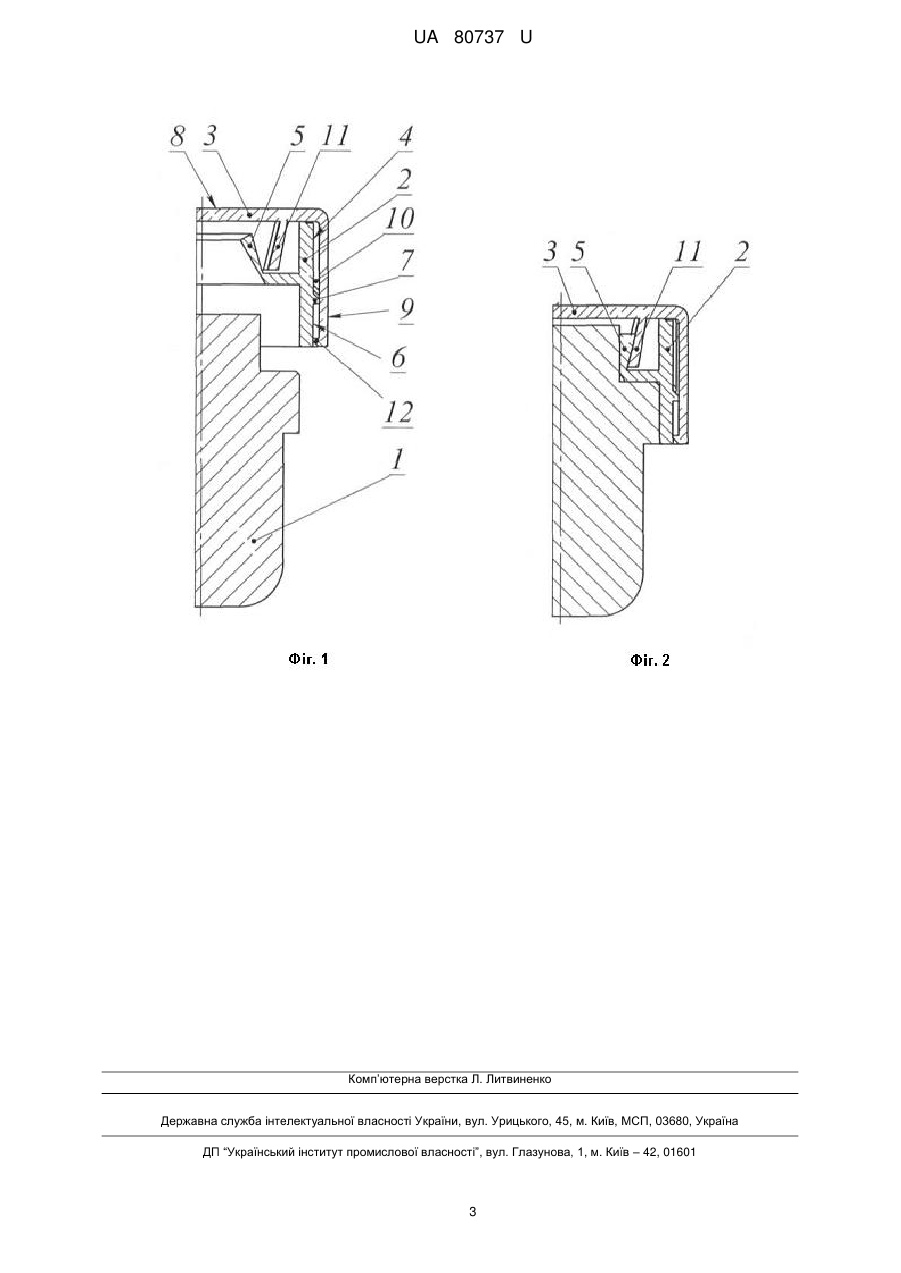

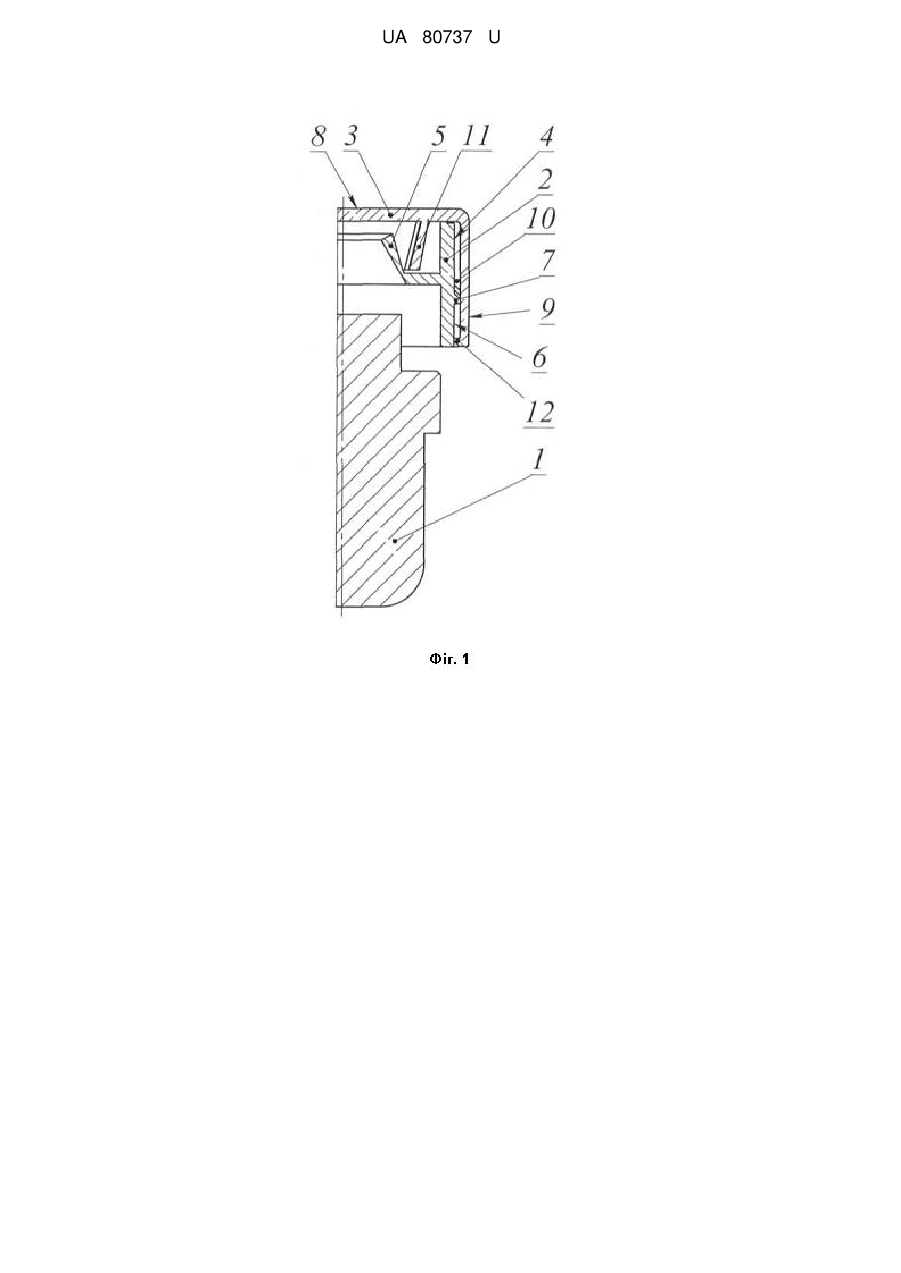

Реферат: Закупорювальний пристрій з індикацією розкриття виконаний у вигляді пробки з можливістю встановлення в горловині пляшки. Додатково містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації, виконані з можливістю утворення замкового з'єднання деталей при складанні пристрою. UA 80737 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ РОЗКРИТТЯ UA 80737 U UA 80737 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробницької промисловості, а саме до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали, щонайменше один раз. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.). Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як вспінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени та ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл. 27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, - що набуває все більшого поширення в цій області техніки, то і в цьому випадку рідина пляшки також може забруднюватися цим закупорювальним засобом. Крім цього, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 p., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної кольорової гамми. Найбільш близьким аналогом є пробка для закупорювання пляшок, що містить основу з кришкою, на якій є захисна оболонка, що закриває торець кришки і її бічну поверхню, при цьому основа з кришкою виконана у вигляді єдиної деталі, переважно з полімерного вспененного матеріалу, а захисна оболонка має вільний кінець, загнутий під нижню торцеву поверхню кришки (Патент РФ на корисну модель № 98177, МПК B65D 39/00, опубл. 10.10.2010 г.). Недоліком цієї пробки є низькі споживчі якості, що виражаються в неможливості забезпечення засобами індикації, а також ненадійні фіксуючі властивості пристрою. Задача корисної моделі полягає в забезпеченні високих споживчих якостей за рахунок здійснення засобів індикації розкриття, а також збільшенні надійності фіксуючих властивостей закупорювального пристрою. Поставлена задача вирішується тим, що закупорювальний пристрій з індикацією розкриття виконаний у вигляді пробки, з можливістю встановлення в горловині пляшки, при цьому додатково містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації, виконані з можливістю утворення замкового з'єднання деталей при складанні пристрою. Переважно засоби фіксації утворені пробкою, гнучким виступом внутрішньої втулки і внутрішнім буртиком зовнішньої кришки. Переважно засоби фіксації виконані з можливістю забезпечення обмеженого підйому зовнішньої кришки в осьовому напрямі відносно внутрішньої втулки при першому розкритті з утворенням видимої незворотної індикаторної ділянки. Опис конструкції пояснюється кресленнями. На фіг. 1 зображений пристрій з частковим розрізом до складання з пробкою; На фіг. 2 зображений пристрій з частковим розрізом після складання. Закупорювальний пристрій з індикацією розкриття містить пробку 1, внутрішню втулку 2 і зовнішню кришку 3. Пробка 1 призначена для розміщення в горловині пляшки її нижньої частини (на кресленні не показано). Пробка 1 виконана зі вспіненого матеріалу, що зменшує її вагу і покращує фіксуючі властивості. Пробка може бути також виконана з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина пробки 1 призначена для з'єднання з внутрішньою втулкою 2. Внутрішня втулка 2 виконана із зовнішніми осьовими шліцами 4 і внутрішнім гнучким виступом 5, який забезпечує з'єднання з пробкою 1, а також є елементом осьового блокування закупорювального пристрою. Нижня зовнішня частина внутрішньої втулки 2 виконана у вигляді індикаторної ділянки 6, яка є інтервалом між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2, утвореним після першого розкриття. На бічній поверхні внутрішньої втулки 2 є буртик 7, що утримує зовнішню кришку 3 після першого розкриття. Зовнішня кришка 3 має торцеву 8 і бічну 9 поверхні, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 10, що взаємодіють з шліцами 4 втулки 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 1 UA 80737 U 5 10 15 20 25 виконаний внутрішній буртик 11, який може бути безперервним або переривчастим, наприклад у вигляді пелюсток, для взаємодії з внутрішнім гнучким виступом 5 втулки 2. Зовнішня кришка 3 має на нижній торцевій поверхні зачіп 12 з можливістю фіксації на буртику 7 втулки 2 при першому розкритті. Зовнішня кришка може бути декорована оболонкою з алюмінію або іншого матеріалу. Закупорювальний пристрій виконаний із засобами фіксації, які утворюють замкове з'єднання деталей при складанні пристрою. Засоби фіксації утворені пробкою 1, гнучким виступом 5 внутрішньої втулки 2 і внутрішнім буртиком 11 зовнішньої кришки 3. Засоби фіксації виконані також з можливістю обмеженого підйому зовнішньої кришки 3 в осьовому напрямі відносно внутрішньої втулки 2 при першому розкритті з утворенням видимої неповоротної індикаторної ділянки 6. На поверхню індикаторної ділянки 6 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньою кришкою 3. Складання закупорювального пристрою здійснюється таким чином. Спочатку сполучають зовнішню кришку 3 з внутрішньою втулкою 2, далі встановлюють пробку в гнучкий виступ 5 внутрішньої втулки 2, який при цьому має можливість відхилятися, утворюючи з буртиком 11 зовнішньої кришки 3 замкове з'єднання. Міцне утримання пробки 1 у внутрішній втулці 2 забезпечується також з використанням адгезиву. Закупорювальний пристрій з індикацією розкриття працює таким чином: пристрій встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань до зіткнення буртика 7 із зачепом 12, при цьому усі деталі вже знаходяться в постійно зафіксованому положенні, з утворенням видимої неповоротної індикаторної ділянки 6. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на пляшці. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Закупорювальний пристрій з індикацією розкриття, що виконаний у вигляді пробки з можливістю встановлення в горловині пляшки, який відрізняється тим, що містить внутрішню втулку, зовнішню кришку, встановлену на внутрішній втулці, а також засоби фіксації, виконані з можливістю утворення замкового з'єднання деталей при складанні пристрою. 2. Закупорювальний пристрій з індикацією розкриття за п. 1, який відрізняється тим, що засоби фіксації утворені пробкою, гнучким виступом внутрішньої втулки і внутрішнім буртиком зовнішньої кришки. 3. Закупорювальний пристрій з індикацією розкриття за п. 1, який відрізняється тим, що засоби фіксації виконані з можливістю забезпечення обмеженого підйому зовнішньої кришки в осьовому напрямі відносно внутрішньої втулки при першому розкритті з утворенням видимої незворотної індикаторної ділянки. 2 UA 80737 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
