Закупорювальний пристрій з індикацією розкриття

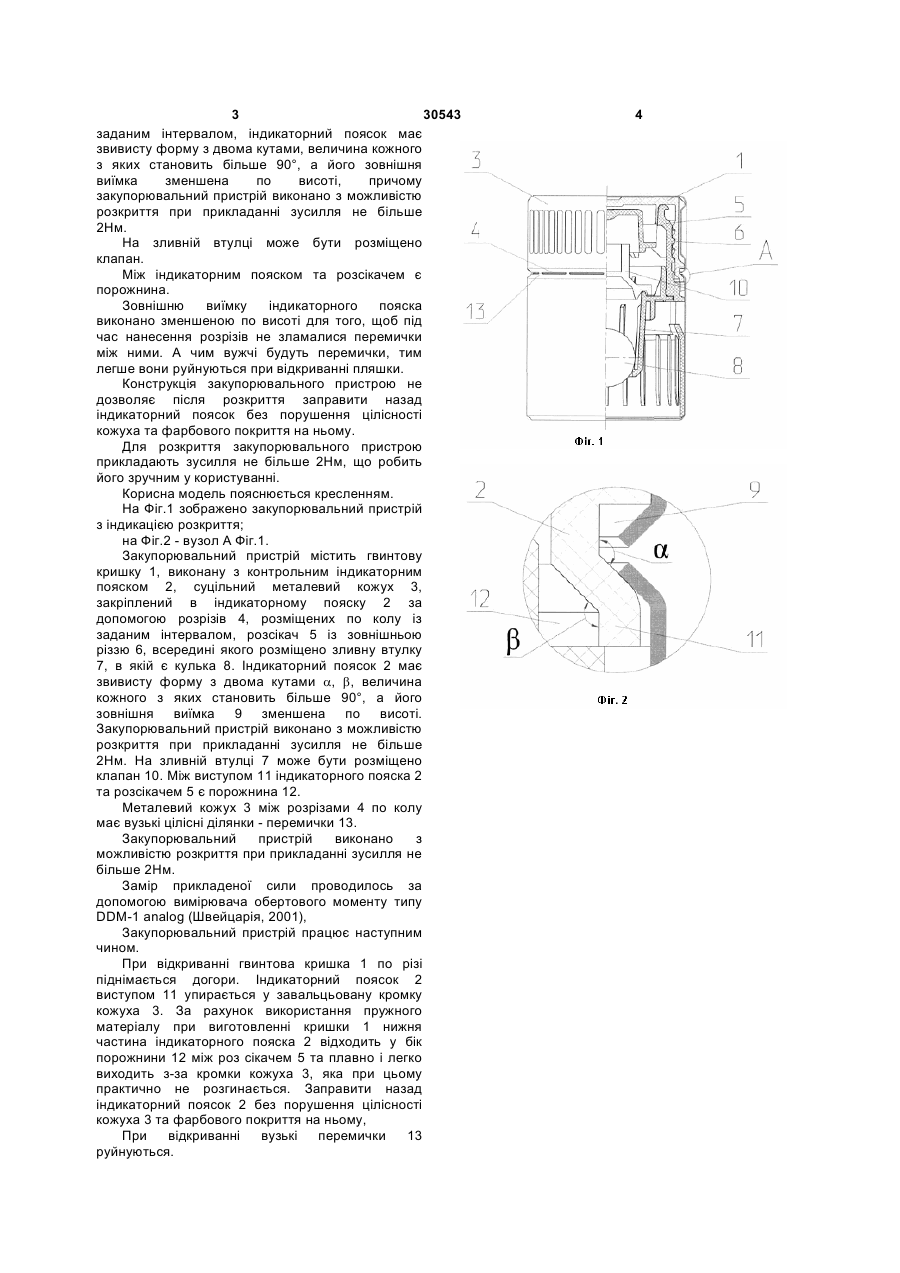

1. Закупорювальний пристрій з індикацією розкриття, що містить гвинтову кришку, виконану з контрольним індикаторним пояском, металевий кожух, розсікач із зовнішньою різзю, всередині якого розміщено зливну втулку, в якій є кулька, який відрізняється тим, що кожух виконано суцільним і закріпленим в індикаторному пояску за 3 30543 заданим інтервалом, індикаторний поясок має звивисту форму з двома кутами, величина кожного з яких становить більше 90°, а його зовнішня виїмка зменшена по висоті, причому закупорювальний пристрій виконано з можливістю розкриття при прикладанні зусилля не більше 2Нм. На зливній втулці може бути розміщено клапан. Між індикаторним пояском та розсікачем є порожнина. Зовнішню виїмку індикаторного пояска виконано зменшеною по висоті для того, щоб під час нанесення розрізів не зламалися перемички між ними. А чим вужчі будуть перемички, тим легше вони руйнуються при відкриванні пляшки. Конструкція закупорювального пристрою не дозволяє після розкриття заправити назад індикаторний поясок без порушення цілісності кожуха та фарбового покриття на ньому. Для розкриття закупорювального пристрою прикладають зусилля не більше 2Нм, що робить його зручним у користуванні. Корисна модель пояснюється кресленням. На Фіг.1 зображено закупорювальний пристрій з індикацією розкриття; на Фіг.2 - вузол А Фіг.1. Закупорювальний пристрій містить гвинтову кришку 1, виконану з контрольним індикаторним пояском 2, суцільний металевий кожух 3, закріплений в індикаторному пояску 2 за допомогою розрізів 4, розміщених по колу із заданим інтервалом, розсікач 5 із зовнішньою різзю 6, всередині якого розміщено зливну втулку 7, в якій є кулька 8. Індикаторний поясок 2 має звивисту форму з двома кутами a, b, величина кожного з яких становить більше 90°, а його зовнішня виїмка 9 зменшена по висоті. Закупорювальний пристрій виконано з можливістю розкриття при прикладанні зусилля не більше 2Нм. На зливній втулці 7 може бути розміщено клапан 10. Між виступом 11 індикаторного пояска 2 та розсікачем 5 є порожнина 12. Металевий кожух 3 між розрізами 4 по колу має вузькі цілісні ділянки - перемички 13. Закупорювальний пристрій виконано з можливістю розкриття при прикладанні зусилля не більше 2Нм. Замір прикладеної сили проводилось за допомогою вимірювача обертового моменту типу DDM-1 analog (Швейцарія, 2001), Закупорювальний пристрій працює наступним чином. При відкриванні гвинтова кришка 1 по різі піднімається догори. Індикаторний поясок 2 виступом 11 упирається у завальцьовану кромку кожуха 3. За рахунок використання пружного матеріалу при виготовленні кришки 1 нижня частина індикаторного пояска 2 відходить у бік порожнини 12 між роз сікачем 5 та плавно і легко виходить з-за кромки кожуха 3, яка при цьому практично не розгинається. Заправити назад індикаторний поясок 2 без порушення цілісності кожуха 3 та фарбового покриття на ньому, При відкриванні вузькі перемички 13 руйнуються. 4
