Пристрій для лікування верхніх дихальних шляхів

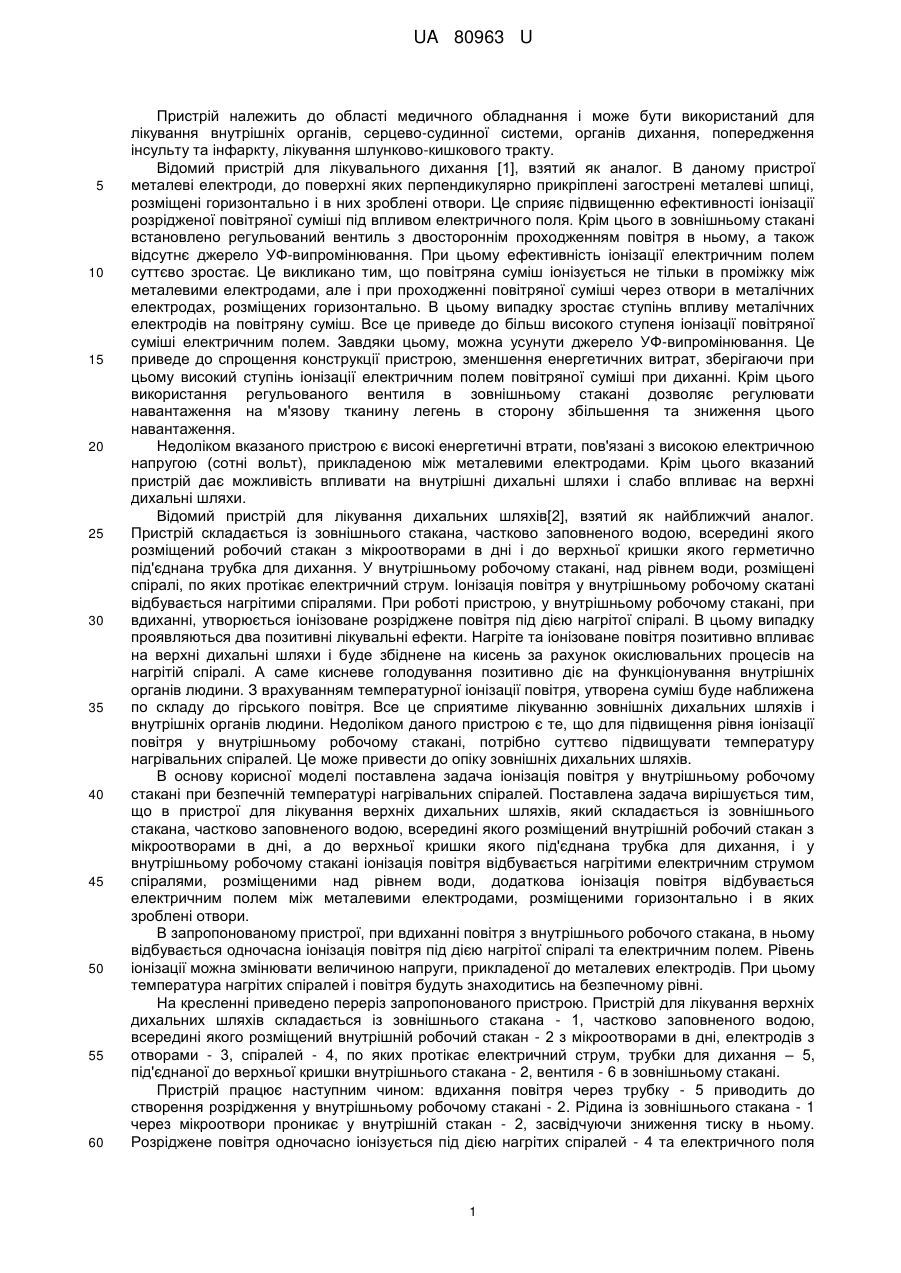

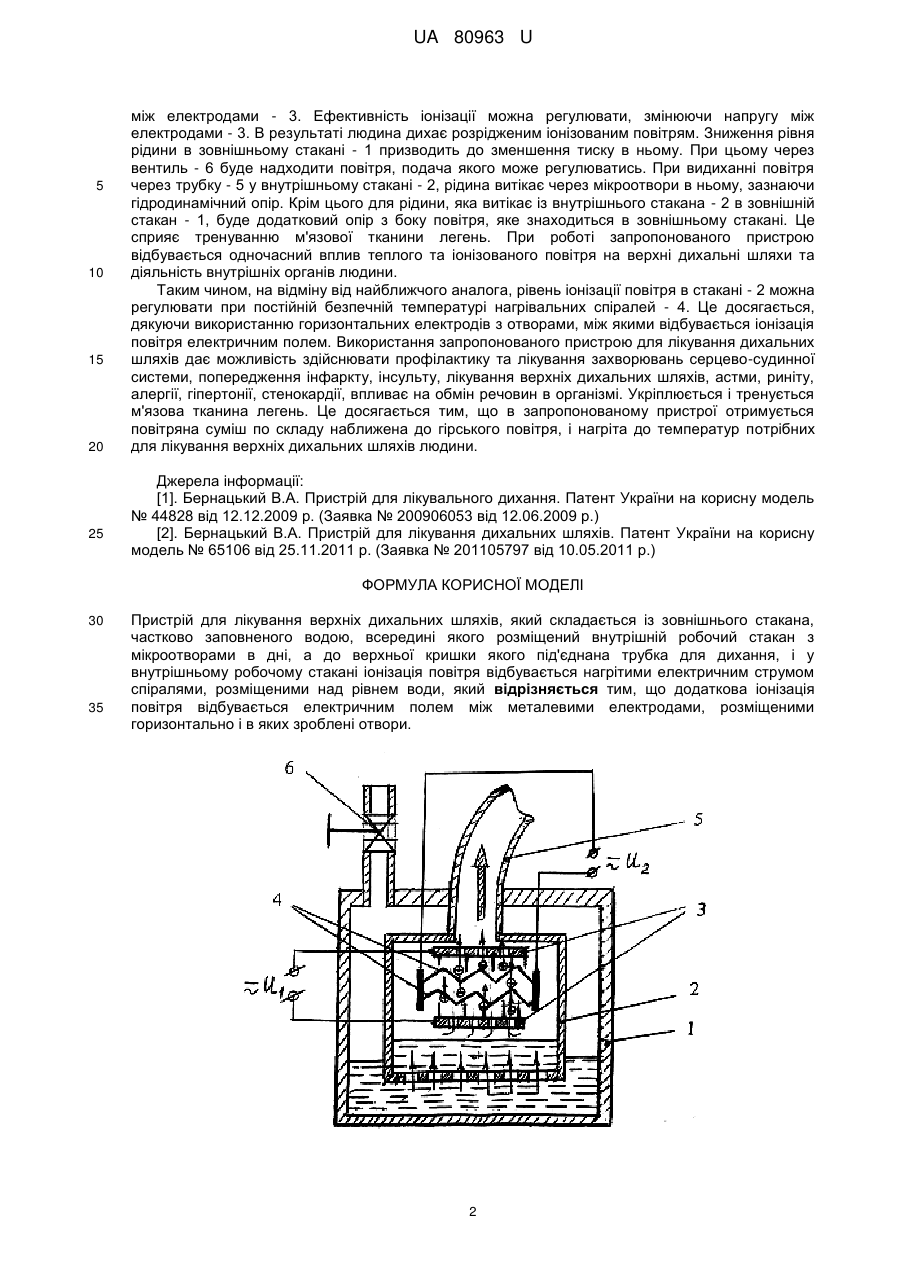

Реферат: UA 80963 U UA 80963 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до області медичного обладнання і може бути використаний для лікування внутрішніх органів, серцево-судинної системи, органів дихання, попередження інсульту та інфаркту, лікування шлунково-кишкового тракту. Відомий пристрій для лікувального дихання [1], взятий як аналог. В даному пристрої металеві електроди, до поверхні яких перпендикулярно прикріплені загострені металеві шпиці, розміщені горизонтально і в них зроблені отвори. Це сприяє підвищенню ефективності іонізації розрідженої повітряної суміші під впливом електричного поля. Крім цього в зовнішньому стакані встановлено регульований вентиль з двостороннім проходженням повітря в ньому, а також відсутнє джерело УФ-випромінювання. При цьому ефективність іонізації електричним полем суттєво зростає. Це викликано тим, що повітряна суміш іонізується не тільки в проміжку між металевими електродами, але і при проходженні повітряної суміші через отвори в металічних електродах, розміщених горизонтально. В цьому випадку зростає ступінь впливу металічних електродів на повітряну суміш. Все це приведе до більш високого ступеня іонізації повітряної суміші електричним полем. Завдяки цьому, можна усунути джерело УФ-випромінювання. Це приведе до спрощення конструкції пристрою, зменшення енергетичних витрат, зберігаючи при цьому високий ступінь іонізації електричним полем повітряної суміші при диханні. Крім цього використання регульованого вентиля в зовнішньому стакані дозволяє регулювати навантаження на м'язову тканину легень в сторону збільшення та зниження цього навантаження. Недоліком вказаного пристрою є високі енергетичні втрати, пов'язані з високою електричною напругою (сотні вольт), прикладеною між металевими електродами. Крім цього вказаний пристрій дає можливість впливати на внутрішні дихальні шляхи і слабо впливає на верхні дихальні шляхи. Відомий пристрій для лікування дихальних шляхів[2], взятий як найближчий аналог. Пристрій складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений робочий стакан з мікроотворами в дні і до верхньої кришки якого герметично під'єднана трубка для дихання. У внутрішньому робочому стакані, над рівнем води, розміщені спіралі, по яких протікає електричний струм. Іонізація повітря у внутрішньому робочому скатані відбувається нагрітими спіралями. При роботі пристрою, у внутрішньому робочому стакані, при вдиханні, утворюється іонізоване розріджене повітря під дією нагрітої спіралі. В цьому випадку проявляються два позитивні лікувальні ефекти. Нагріте та іонізоване повітря позитивно впливає на верхні дихальні шляхи і буде збіднене на кисень за рахунок окислювальних процесів на нагрітій спіралі. А саме кисневе голодування позитивно діє на функціонування внутрішніх органів людини. З врахуванням температурної іонізації повітря, утворена суміш буде наближена по складу до гірського повітря. Все це сприятиме лікуванню зовнішніх дихальних шляхів і внутрішніх органів людини. Недоліком даного пристрою є те, що для підвищення рівня іонізації повітря у внутрішньому робочому стакані, потрібно суттєво підвищувати температуру нагрівальних спіралей. Це може привести до опіку зовнішніх дихальних шляхів. В основу корисної моделі поставлена задача іонізація повітря у внутрішньому робочому стакані при безпечній температурі нагрівальних спіралей. Поставлена задача вирішується тим, що в пристрої для лікування верхніх дихальних шляхів, який складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні, а до верхньої кришки якого під'єднана трубка для дихання, і у внутрішньому робочому стакані іонізація повітря відбувається нагрітими електричним струмом спіралями, розміщеними над рівнем води, додаткова іонізація повітря відбувається електричним полем між металевими електродами, розміщеними горизонтально і в яких зроблені отвори. В запропонованому пристрої, при вдиханні повітря з внутрішнього робочого стакана, в ньому відбувається одночасна іонізація повітря під дією нагрітої спіралі та електричним полем. Рівень іонізації можна змінювати величиною напруги, прикладеної до металевих електродів. При цьому температура нагрітих спіралей і повітря будуть знаходитись на безпечному рівні. На кресленні приведено переріз запропонованого пристрою. Пристрій для лікування верхніх дихальних шляхів складається із зовнішнього стакана - 1, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан - 2 з мікроотворами в дні, електродів з отворами - 3, спіралей - 4, по яких протікає електричний струм, трубки для дихання – 5, під'єднаної до верхньої кришки внутрішнього стакана - 2, вентиля - 6 в зовнішньому стакані. Пристрій працює наступним чином: вдихання повітря через трубку - 5 приводить до створення розрідження у внутрішньому робочому стакані - 2. Рідина із зовнішнього стакана - 1 через мікроотвори проникає у внутрішній стакан - 2, засвідчуючи зниження тиску в ньому. Розріджене повітря одночасно іонізується під дією нагрітих спіралей - 4 та електричного поля 1 UA 80963 U 5 10 15 20 25 між електродами - 3. Ефективність іонізації можна регулювати, змінюючи напругу між електродами - 3. В результаті людина дихає розрідженим іонізованим повітрям. Зниження рівня рідини в зовнішньому стакані - 1 призводить до зменшення тиску в ньому. При цьому через вентиль - 6 буде надходити повітря, подача якого може регулюватись. При видиханні повітря через трубку - 5 у внутрішньому стакані - 2, рідина витікає через мікроотвори в ньому, зазнаючи гідродинамічний опір. Крім цього для рідини, яка витікає із внутрішнього стакана - 2 в зовнішній стакан - 1, буде додатковий опір з боку повітря, яке знаходиться в зовнішньому стакані. Це сприяє тренуванню м'язової тканини легень. При роботі запропонованого пристрою відбувається одночасний вплив теплого та іонізованого повітря на верхні дихальні шляхи та діяльність внутрішніх органів людини. Таким чином, на відміну від найближчого аналога, рівень іонізації повітря в стакані - 2 можна регулювати при постійній безпечній температурі нагрівальних спіралей - 4. Це досягається, дякуючи використанню горизонтальних електродів з отворами, між якими відбувається іонізація повітря електричним полем. Використання запропонованого пристрою для лікування дихальних шляхів дає можливість здійснювати профілактику та лікування захворювань серцево-судинної системи, попередження інфаркту, інсульту, лікування верхніх дихальних шляхів, астми, риніту, алергії, гіпертонії, стенокардії, впливає на обмін речовин в організмі. Укріплюється і тренується м'язова тканина легень. Це досягається тим, що в запропонованому пристрої отримується повітряна суміш по складу наближена до гірського повітря, і нагріта до температур потрібних для лікування верхніх дихальних шляхів людини. Джерела інформації: [1]. Бернацький В.А. Пристрій для лікувального дихання. Патент України на корисну модель № 44828 від 12.12.2009 р. (Заявка № 200906053 від 12.06.2009 р.) [2]. Бернацький В.А. Пристрій для лікування дихальних шляхів. Патент України на корисну модель № 65106 від 25.11.2011 р. (Заявка № 201105797 від 10.05.2011 р.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для лікування верхніх дихальних шляхів, який складається із зовнішнього стакана, частково заповненого водою, всередині якого розміщений внутрішній робочий стакан з мікроотворами в дні, а до верхньої кришки якого під'єднана трубка для дихання, і у внутрішньому робочому стакані іонізація повітря відбувається нагрітими електричним струмом спіралями, розміщеними над рівнем води, який відрізняється тим, що додаткова іонізація повітря відбувається електричним полем між металевими електродами, розміщеними горизонтально і в яких зроблені отвори. 2 UA 80963 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
