Матеріал декоративного облицювального покриття

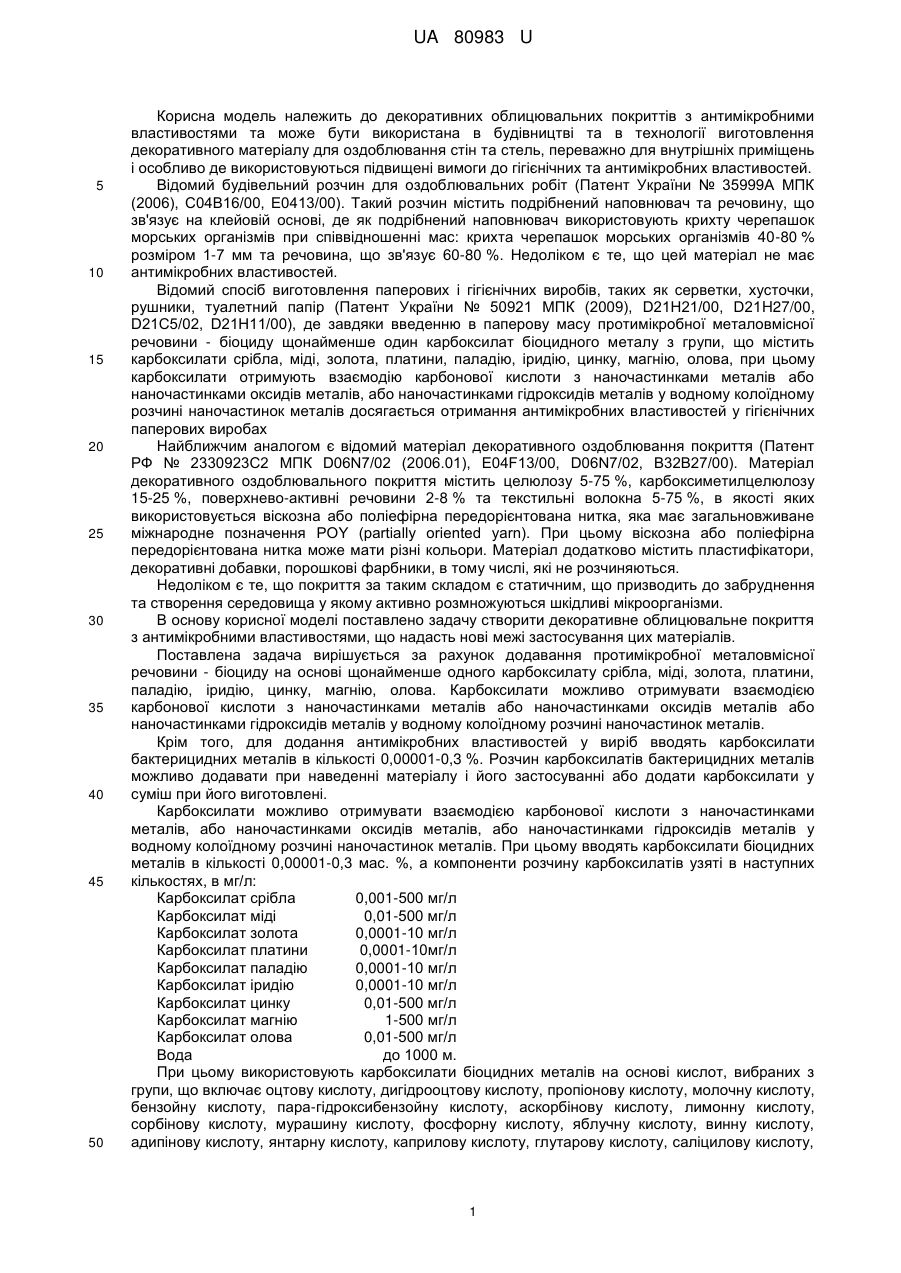

Реферат: Матеріал декоративного облицювального покриття з антимікробними властивостями містить целюлозу, карбоксилметилцелюлозу, поліефірну або віскозну передорієнтовану нитку. Додатково містить протимікробну металовмісну речовину - біоцид. UA 80983 U (12) UA 80983 U UA 80983 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до декоративних облицювальних покриттів з антимікробними властивостями та може бути використана в будівництві та в технології виготовлення декоративного матеріалу для оздоблювання стін та стель, переважно для внутрішніх приміщень і особливо де використовуються підвищені вимоги до гігієнічних та антимікробних властивостей. Відомий будівельний розчин для оздоблювальних робіт (Патент України № 35999А МПК (2006), С04В16/00, Е0413/00). Такий розчин містить подрібнений наповнювач та речовину, що зв'язує на клейовій основі, де як подрібнений наповнювач використовують крихту черепашок морських організмів при співвідношенні мас: крихта черепашок морських організмів 40-80 % розміром 1-7 мм та речовина, що зв'язує 60-80 %. Недоліком є те, що цей матеріал не має антимікробних властивостей. Відомий спосіб виготовлення паперових і гігієнічних виробів, таких як серветки, хусточки, рушники, туалетний папір (Патент України № 50921 МПК (2009), D21H21/00, D21H27/00, D21C5/02, D21H11/00), де завдяки введенню в паперову масу протимікробної металовмісної речовини - біоциду щонайменше один карбоксилат біоцидного металу з групи, що містить карбоксилати срібла, міді, золота, платини, паладію, іридію, цинку, магнію, олова, при цьому карбоксилати отримують взаємодію карбонової кислоти з наночастинками металів або наночастинками оксидів металів, або наночастинками гідроксидів металів у водному колоїдному розчині наночастинок металів досягається отримання антимікробних властивостей у гігієнічних паперових виробах Найближчим аналогом є відомий матеріал декоративного оздоблювання покриття (Патент РФ № 2330923С2 МПК D06N7/02 (2006.01), E04F13/00, D06N7/02, В32В27/00). Матеріал декоративного оздоблювального покриття містить целюлозу 5-75 %, карбоксиметилцелюлозу 15-25 %, поверхнево-активні речовини 2-8 % та текстильні волокна 5-75 %, в якості яких використовується віскозна або поліефірна передорієнтована нитка, яка має загальновживане міжнародне позначення POY (partially oriented yarn). При цьому віскозна або поліефірна передорієнтована нитка може мати різні кольори. Матеріал додатково містить пластифікатори, декоративні добавки, порошкові фарбники, в тому числі, які не розчиняються. Недоліком є те, що покриття за таким складом є статичним, що призводить до забруднення та створення середовища у якому активно розмножуються шкідливі мікроорганізми. В основу корисної моделі поставлено задачу створити декоративне облицювальне покриття з антимікробними властивостями, що надасть нові межі застосування цих матеріалів. Поставлена задача вирішується за рахунок додавання протимікробної металовмісної речовини - біоциду на основі щонайменше одного карбоксилату срібла, міді, золота, платини, паладію, іридію, цинку, магнію, олова. Карбоксилати можливо отримувати взаємодією карбонової кислоти з наночастинками металів або наночастинками оксидів металів або наночастинками гідроксидів металів у водному колоїдному розчині наночастинок металів. Крім того, для додання антимікробних властивостей у виріб вводять карбоксилати бактерицидних металів в кількості 0,00001-0,3 %. Розчин карбоксилатів бактерицидних металів можливо додавати при наведенні матеріалу і його застосуванні або додати карбоксилати у суміш при його виготовлені. Карбоксилати можливо отримувати взаємодією карбонової кислоти з наночастинками металів, або наночастинками оксидів металів, або наночастинками гідроксидів металів у водному колоїдному розчині наночастинок металів. При цьому вводять карбоксилати біоцидних металів в кількості 0,00001-0,3 мас. %, а компоненти розчину карбоксилатів узяті в наступних кількостях, в мг/л: Карбоксилат срібла 0,001-500 мг/л Карбоксилат міді 0,01-500 мг/л Карбоксилат золота 0,0001-10 мг/л Карбоксилат платини 0,0001-10мг/л Карбоксилат паладію 0,0001-10 мг/л Карбоксилат іридію 0,0001-10 мг/л Карбоксилат цинку 0,01-500 мг/л Карбоксилат магнію 1-500 мг/л Карбоксилат олова 0,01-500 мг/л Вода до 1000 м. При цьому використовують карбоксилати біоцидних металів на основі кислот, вибраних з групи, що включає оцтову кислоту, дигідрооцтову кислоту, пропіонову кислоту, молочну кислоту, бензойну кислоту, пара-гідроксибензойну кислоту, аскорбінову кислоту, лимонну кислоту, сорбінову кислоту, мурашину кислоту, фосфорну кислоту, яблучну кислоту, винну кислоту, адипінову кислоту, янтарну кислоту, каприлову кислоту, глутарову кислоту, саліцилову кислоту, 1 UA 80983 U 5 10 15 борну кислоту, моногалогеноцтову кислоту, дикарбонову кислоту, фумаролу кислоту, ноцетову кислоту, дикарбонову кислоту, фумарову кислоту або їх комбінації, і для отримання карбоксилатів біоцидних металів використовують наночастинки розміром від 1 нм до 15 мкм. Як водний колоїдний розчин наночастинок біоцидних металів в одному з варіантів способу використовують наноматеріал з біоцидними властивостями "Шумерське Срібло". Це спрощує спосіб без зниження його ефективності (Патент України № 28910, МПК (2006) C02F.Опубл. 25.12.2007, бюл. №21). Як водний колоїдний розчин наночастинок металів в одному з варіантів способу використовують наноридіну "Дорогоцінний трикутник". Це спрощує спосіб без зниження його ефективності (Патент України № 38229. МПК(2006) B01J13/00, C02G49/00, В82В3/00. Опубл. 25.12.2008, бюл. №24). Приклад Бактерицидну активність карбоксилатів металів вивчали на музейних і польових штамах мікроорганизмів. Бактерії культивували на м'ясопептонному бульйоні та агарі з рН 7,2-7,4. Бактерицидною вважалась та концентрація карбоксилатів, при висіві з якої був відсутній ріст. Як варіант порівняння використовували гентоміцину сульфат (див. Борисевич В.Б. та ін. Здобутки нанотехнології в лікуванні та профілактиці хвороб тварин. Київ, (2009), - С. 147-153). Показники бактерицидної активності карбоксилатів металів представлені в таблиці. Таблиця 1 Карбоксилат Карбоксилат Карбоксилат Карбоксилат Карбоксилат Гентоміцину Ag Сu Ag+Cu Zn Mg Сульфат Мкг/мл Мкг/мл Мкг/мл Мкг/мл Мкг/мл Мкг/мл S. aureus 0,10 1,95 0,01 3,75 0,25 3,90 S. piogenes 0,03 1,05 0,01 4,05 0,48 0,48 St. intermedius 0,08 7,80 0,02 6,00 0,10 15,60 St. epidermidis 0,09 5.75 0,03 3,75 1,05 15,60 E. coli 1,50 7,95 1,25 2,75 1,45 39,05 Proteus 1,05 12,55 1,35 7,80 2,50 62,50 Salmonela 1,05 15,6 0,55 3,90 5,75 250,00 P. aeruginose 1,45 125,00 1,25 78,10 7,80 250,00 Тест-культура 20 25 30 35 40 Як видно з таблиці карбоксилам металів мають широкий спектр антимікробної активності, яка значно перевищує активність антибіотик гентоміцину сульфат. Для збільшення різновидів спектру зовнішнього вигляду поверхонь матеріал декоративного облицювального покриття може містити полівінілхлоридну нитку або стрічку, в тому числі металізовану, містити шерстяну, поліестерову, бавовняну, шовкову, нейлонову нитки або їх поєднання чи з'єднання у кількості більше 0-95 мас. % із зменшенням відповідної кількості повністю орієнтованих гладковитягнутих ниток FDY. Також декоративні добавки,пластифікатори можуть складатись з кварцового піску або гранітної крихти дрібної фракції, скляної крихти дрібної фракції, блискітки точкові і паличками, деревинна тирса і слюда фракцією 0,1-3 мм. При цьому деревинну тирсу, пісок, гранітну чи скляну крихти попередньо просівають через сито. Іноді можуть додатково використовуватися порошкові барвники, у тому числі нерозчинні. З розпушеного целюлозного листа та розпушеної віскозної або поліефірної передорієнтованої ниткою, згустками ниток, карбоксиметилцелюлози, декоративних добавок також можливо отримати нові види матеріалу. Матеріал декоративного облицювального покриття з антимікробними властивостями одержують шляхом перемішування інгредієнтів до одержання суміші однорідної консистенції за допомогою будь-якого відомого обладнання, яке використовується з цією метою. Готову суміш змішують з водою до необхідної однорідної консистенції і наносять на підготовлену поверхню. Використання карбоксилатів бактерицидних металів з групи, що складається із карбоксилатів золота, срібла, міді, платини, паладію, іридію, цинку, магнію, олова дозволяє надати підвищену біоцидну активність декоративному облицювальному покриттю, що суттєво розширює можливості його використання і як наслідок збільшує попит споживачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Матеріал декоративного облицювального покриття з антимікробними властивостями, що містить у своєму складі целюлозу, карбоксилметилцелюлозу, поліефірну або віскозну 2 UA 80983 U 5 10 15 20 25 передорієнтовану нитку, який відрізняється тим, що додатково містить протимікробну металовмісну речовину - біоцид, де щонайменше один карбоксилат біоцидного металу з групи, що включає карбоксилати срібла, міді, золота, платини, паладію, іридію, цинку, магнію, олова в кількості 0,00001-0,3 мас. %, вводять до складу декоративного облицювального покриття. 2. Матеріал за п. 1, який відрізняється тим, що додатково містить повністю орієнтовані гладковитягнуті нитки: полівінілхлоридну, шерстяну, поліестерову, бавовняну, шовкову, нейлонову або їх поєднання чи з'єднання одного або декілька кольорів та зменшення при цьому відповідної кількості целюлози або поліефірних чи віскозних повністю орієнтованих гладковитягнутих ниток. 3. Матеріал за будь-яким з пунктів 1, 2, який відрізняється тим, що додатково містить пластифікатори, декоративні добавки, порошкові барвники в тому числі, що не розчиняються, де декоративні добавки можуть містити: кварцовий пісок або гранітну крихту дрібної фракції, блискітки точкові і паличками, деревинну тирсу і слюду фракцією 0,1-3 мм. 4. Матеріал за будь-яким з пунктів 1-3, який відрізняється тим, що використовують карбоксилати біоцидних металів на основі кислот, вибраних з групи, що включає оцтову кислоту, дигідрокислоту пропіонову кислоту, молочну кислоту, бензойну кислоту, парагідроксибензойну кислоту, аскорбінову кислоту, мурашину кислоту, ізоаскорбінову кислоту, лимонну кислоту, сорбінову кислоту, фосфорну кислоту, яблучну кислоту, винну кислоту, адипінову кислоту, янтарну кислоту, каприлову кислоту, глутарову кислоту, саліцилову кислоту, борну кислоту, моногалогеноцтову кислоту, дикарбонову кислоту, фумаролу кислоту або їх комбінації. 5. Матеріал за будь-яким з пунктів 1-4, який відрізняється тим, що для отримання карбоксилатів використовують наночастинки розміром від 1 нм до 15 мкм. 6. Матеріал за будь-яким з пунктів 1-5, який відрізняється тим, що як колоїдний розчин наночастинок біоцидних металів використовують наноматеріал з біоцидними властивостями. 7. Матеріал за будь-яким з пунктів 1-6, який відрізняється тим, що як колоїдний розчин наночастинок біоцидних металів використовують нанорідину. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
