Спосіб випробовування на знос робочих органів землерийно-транспортних машин

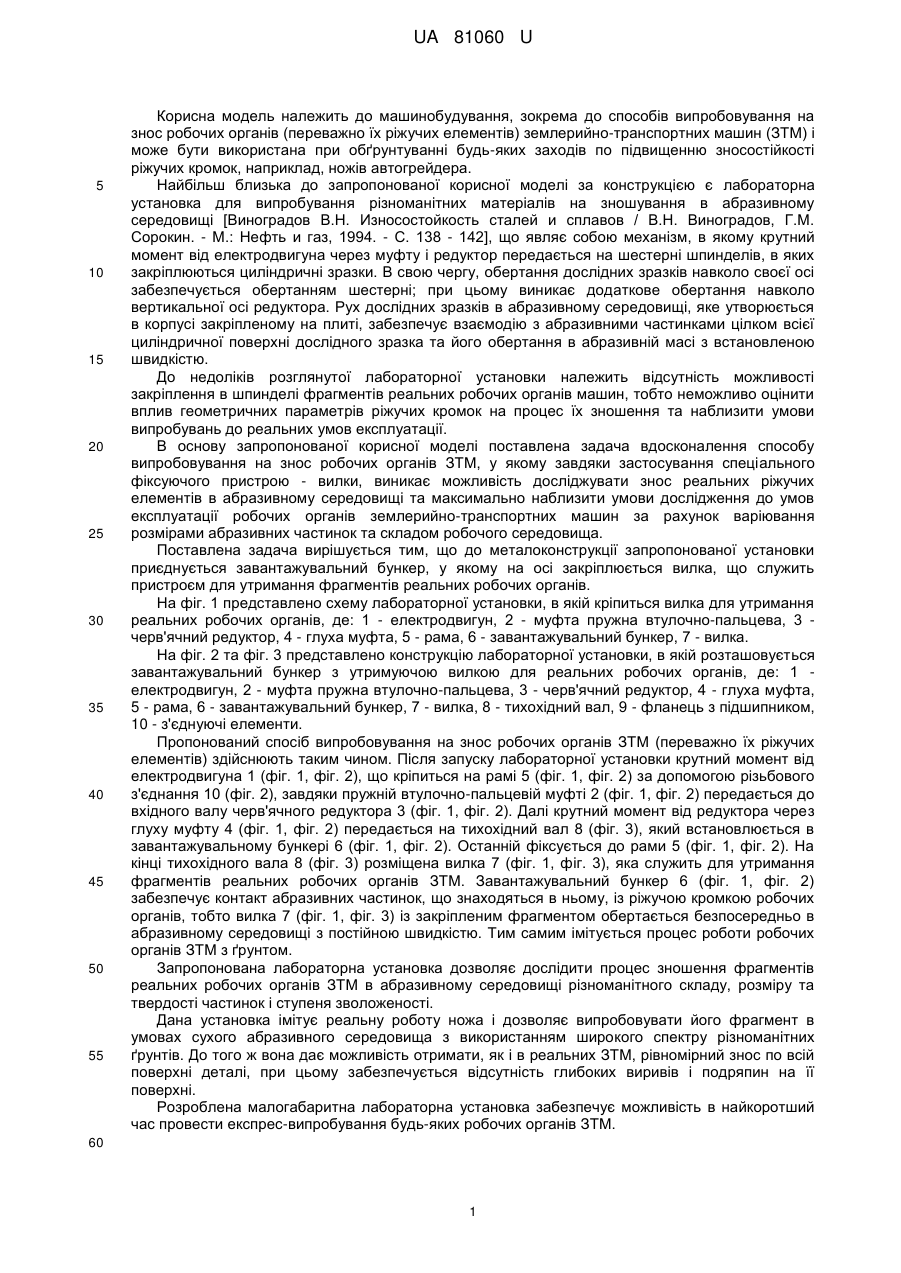

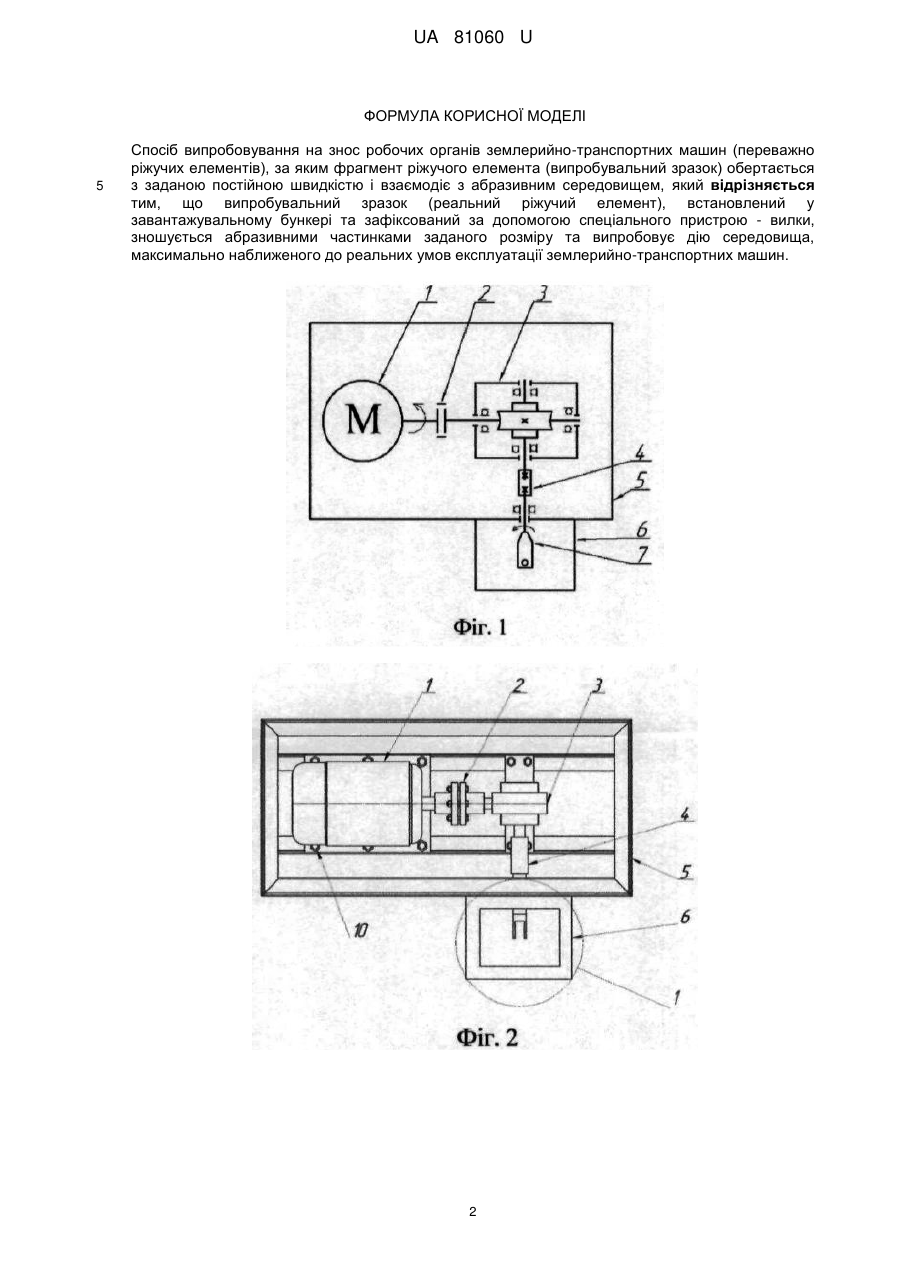

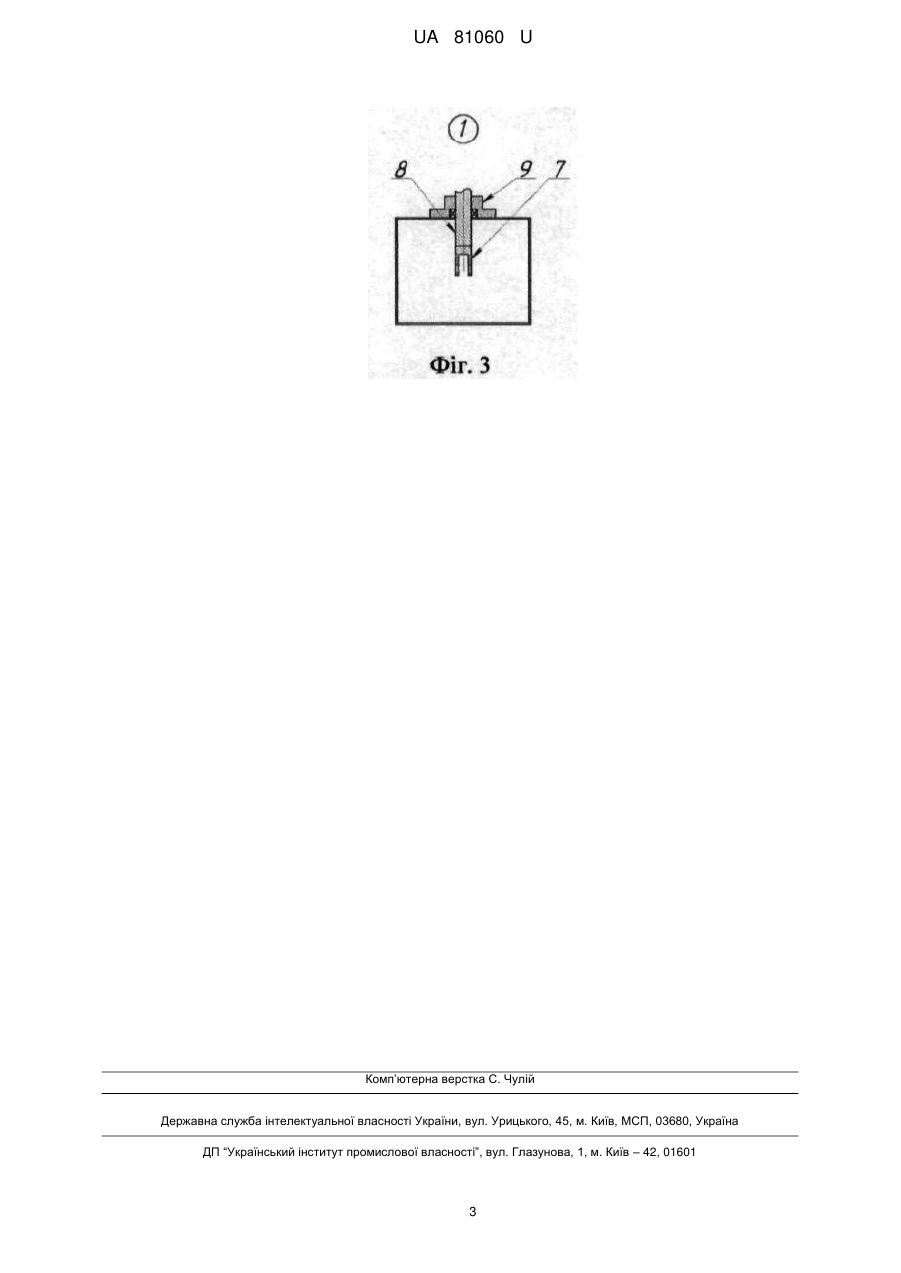

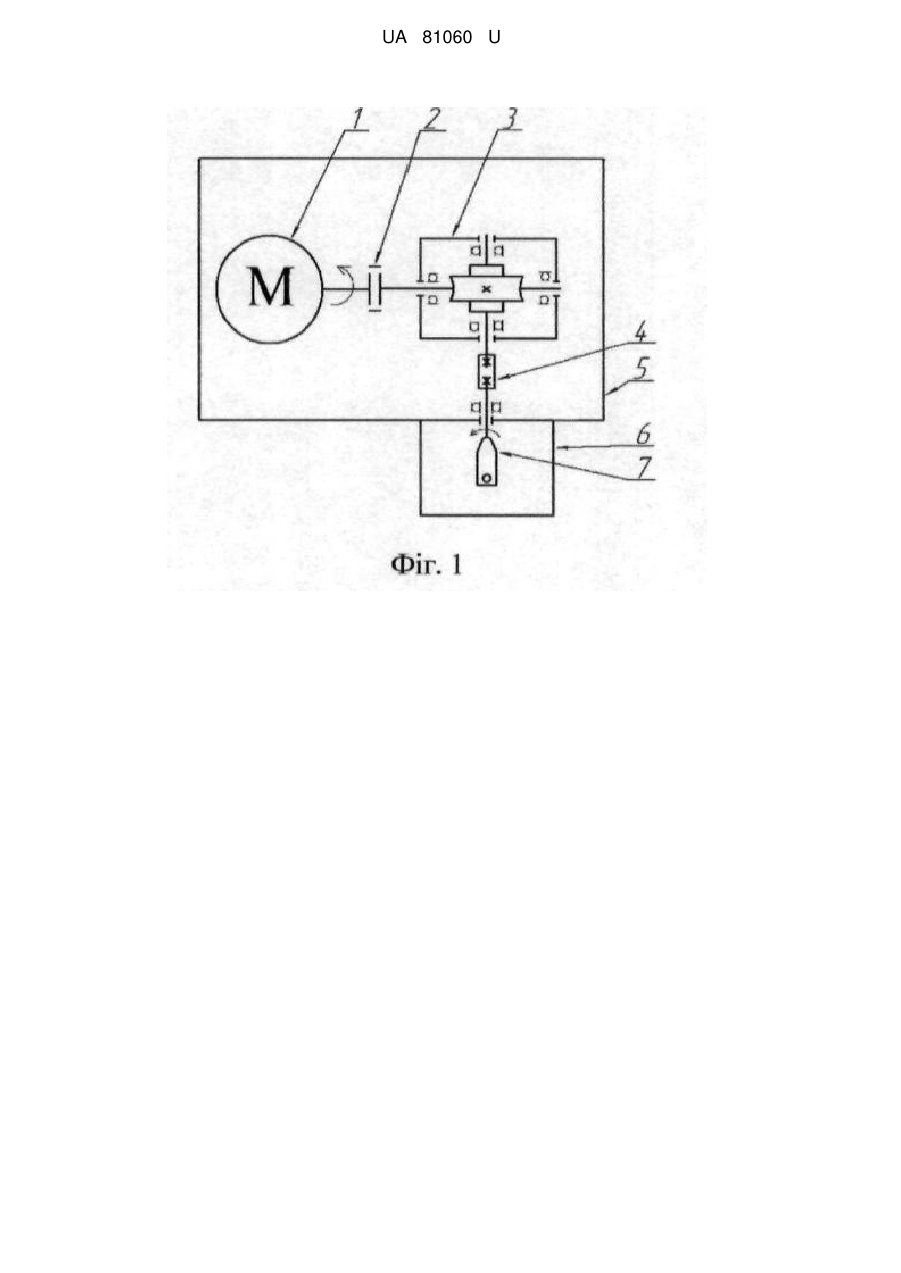

Реферат: Спосіб випробовування на знос робочих органів землерийно-транспортних машин (переважно ріжучих елементів), за яким фрагмент ріжучого елемента (випробувальний зразок) обертається з заданою постійною швидкістю і взаємодіє з абразивним середовищем. Випробувальний зразок (реальний ріжучий елемент), встановлений у завантажувальному бункері та зафіксований за допомогою спеціального пристрою - вилки, зношується абразивними частинками заданого розміру та випробовує дію середовища, максимально наближеного до реальних умов експлуатації землерийно-транспортних машин. UA 81060 U (12) UA 81060 U UA 81060 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема до способів випробовування на знос робочих органів (переважно їх ріжучих елементів) землерийно-транспортних машин (ЗТМ) і може бути використана при обґрунтуванні будь-яких заходів по підвищенню зносостійкості ріжучих кромок, наприклад, ножів автогрейдера. Найбільш близька до запропонованої корисної моделі за конструкцією є лабораторна установка для випробування різноманітних матеріалів на зношування в абразивному середовищі [Виноградов В.Н. Износостойкость сталей и сплавов / В.Н. Виноградов, Г.М. Сорокин. - М.: Нефть и газ, 1994. - С. 138 - 142], що являє собою механізм, в якому крутний момент від електродвигуна через муфту і редуктор передається на шестерні шпинделів, в яких закріплюються циліндричні зразки. В свою чергу, обертання дослідних зразків навколо своєї осі забезпечується обертанням шестерні; при цьому виникає додаткове обертання навколо вертикальної осі редуктора. Рух дослідних зразків в абразивному середовищі, яке утворюється в корпусі закріпленому на плиті, забезпечує взаємодію з абразивними частинками цілком всієї циліндричної поверхні дослідного зразка та його обертання в абразивній масі з встановленою швидкістю. До недоліків розглянутої лабораторної установки належить відсутність можливості закріплення в шпинделі фрагментів реальних робочих органів машин, тобто неможливо оцінити вплив геометричних параметрів ріжучих кромок на процес їх зношення та наблизити умови випробувань до реальних умов експлуатації. В основу запропонованої корисної моделі поставлена задача вдосконалення способу випробовування на знос робочих органів ЗТМ, у якому завдяки застосування спеціального фіксуючого пристрою - вилки, виникає можливість досліджувати знос реальних ріжучих елементів в абразивному середовищі та максимально наблизити умови дослідження до умов експлуатації робочих органів землерийно-транспортних машин за рахунок варіювання розмірами абразивних частинок та складом робочого середовища. Поставлена задача вирішується тим, що до металоконструкції запропонованої установки приєднується завантажувальний бункер, у якому на осі закріплюється вилка, що служить пристроєм для утримання фрагментів реальних робочих органів. На фіг. 1 представлено схему лабораторної установки, в якій кріпиться вилка для утримання реальних робочих органів, де: 1 - електродвигун, 2 - муфта пружна втулочно-пальцева, 3 черв'ячний редуктор, 4 - глуха муфта, 5 - рама, 6 - завантажувальний бункер, 7 - вилка. На фіг. 2 та фіг. 3 представлено конструкцію лабораторної установки, в якій розташовується завантажувальний бункер з утримуючою вилкою для реальних робочих органів, де: 1 електродвигун, 2 - муфта пружна втулочно-пальцева, 3 - черв'ячний редуктор, 4 - глуха муфта, 5 - рама, 6 - завантажувальний бункер, 7 - вилка, 8 - тихохідний вал, 9 - фланець з підшипником, 10 - з'єднуючі елементи. Пропонований спосіб випробовування на знос робочих органів ЗТМ (переважно їх ріжучих елементів) здійснюють таким чином. Після запуску лабораторної установки крутний момент від електродвигуна 1 (фіг. 1, фіг. 2), що кріпиться на рамі 5 (фіг. 1, фіг. 2) за допомогою різьбового з'єднання 10 (фіг. 2), завдяки пружній втулочно-пальцевій муфті 2 (фіг. 1, фіг. 2) передається до вхідного валу черв'ячного редуктора 3 (фіг. 1, фіг. 2). Далі крутний момент від редуктора через глуху муфту 4 (фіг. 1, фіг. 2) передається на тихохідний вал 8 (фіг. 3), який встановлюється в завантажувальному бункері 6 (фіг. 1, фіг. 2). Останній фіксується до рами 5 (фіг. 1, фіг. 2). На кінці тихохідного вала 8 (фіг. 3) розміщена вилка 7 (фіг. 1, фіг. 3), яка служить для утримання фрагментів реальних робочих органів ЗТМ. Завантажувальний бункер 6 (фіг. 1, фіг. 2) забезпечує контакт абразивних частинок, що знаходяться в ньому, із ріжучою кромкою робочих органів, тобто вилка 7 (фіг. 1, фіг. 3) із закріпленим фрагментом обертається безпосередньо в абразивному середовищі з постійною швидкістю. Тим самим імітується процес роботи робочих органів ЗТМ з ґрунтом. Запропонована лабораторна установка дозволяє дослідити процес зношення фрагментів реальних робочих органів ЗТМ в абразивному середовищі різноманітного складу, розміру та твердості частинок і ступеня зволоженості. Дана установка імітує реальну роботу ножа і дозволяє випробовувати його фрагмент в умовах сухого абразивного середовища з використанням широкого спектру різноманітних ґрунтів. До того ж вона дає можливість отримати, як і в реальних ЗТМ, рівномірний знос по всій поверхні деталі, при цьому забезпечується відсутність глибоких виривів і подряпин на її поверхні. Розроблена малогабаритна лабораторна установка забезпечує можливість в найкоротший час провести експрес-випробування будь-яких робочих органів ЗТМ. 60 1 UA 81060 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб випробовування на знос робочих органів землерийно-транспортних машин (переважно ріжучих елементів), за яким фрагмент ріжучого елемента (випробувальний зразок) обертається з заданою постійною швидкістю і взаємодіє з абразивним середовищем, який відрізняється тим, що випробувальний зразок (реальний ріжучий елемент), встановлений у завантажувальному бункері та зафіксований за допомогою спеціального пристрою - вилки, зношується абразивними частинками заданого розміру та випробовує дію середовища, максимально наближеного до реальних умов експлуатації землерийно-транспортних машин. 2 UA 81060 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
