Пристрій для визначення чистоти тваринницьких приміщень

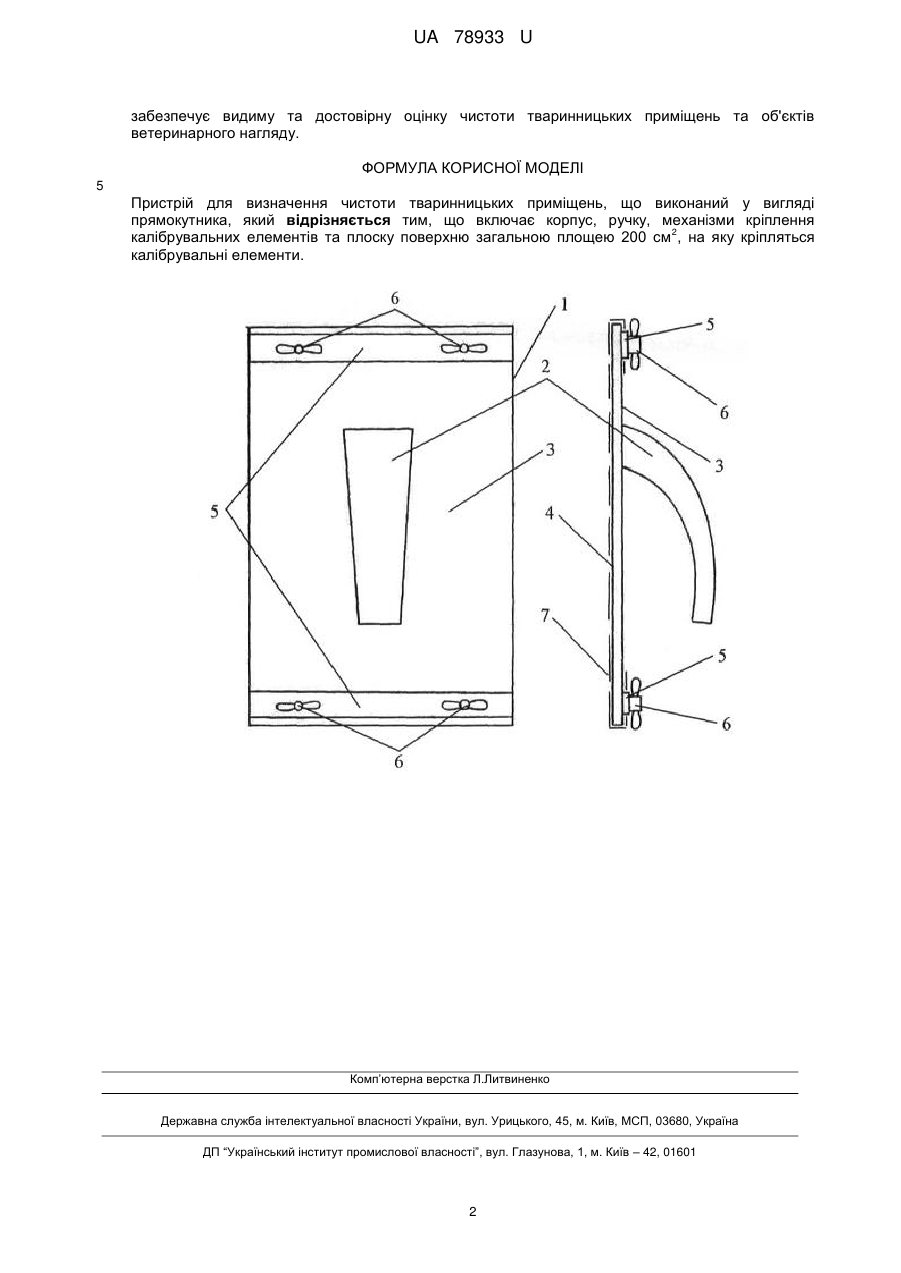

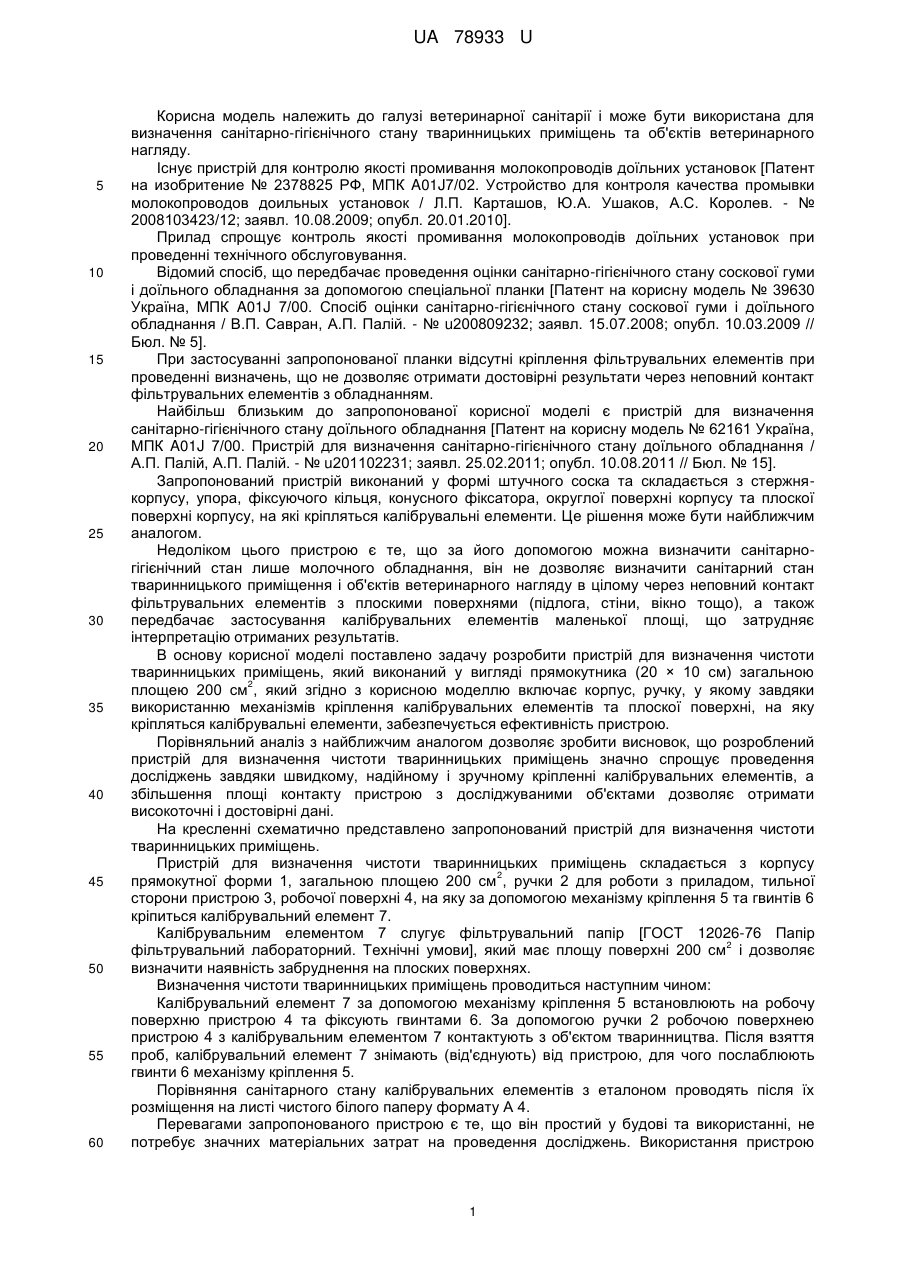

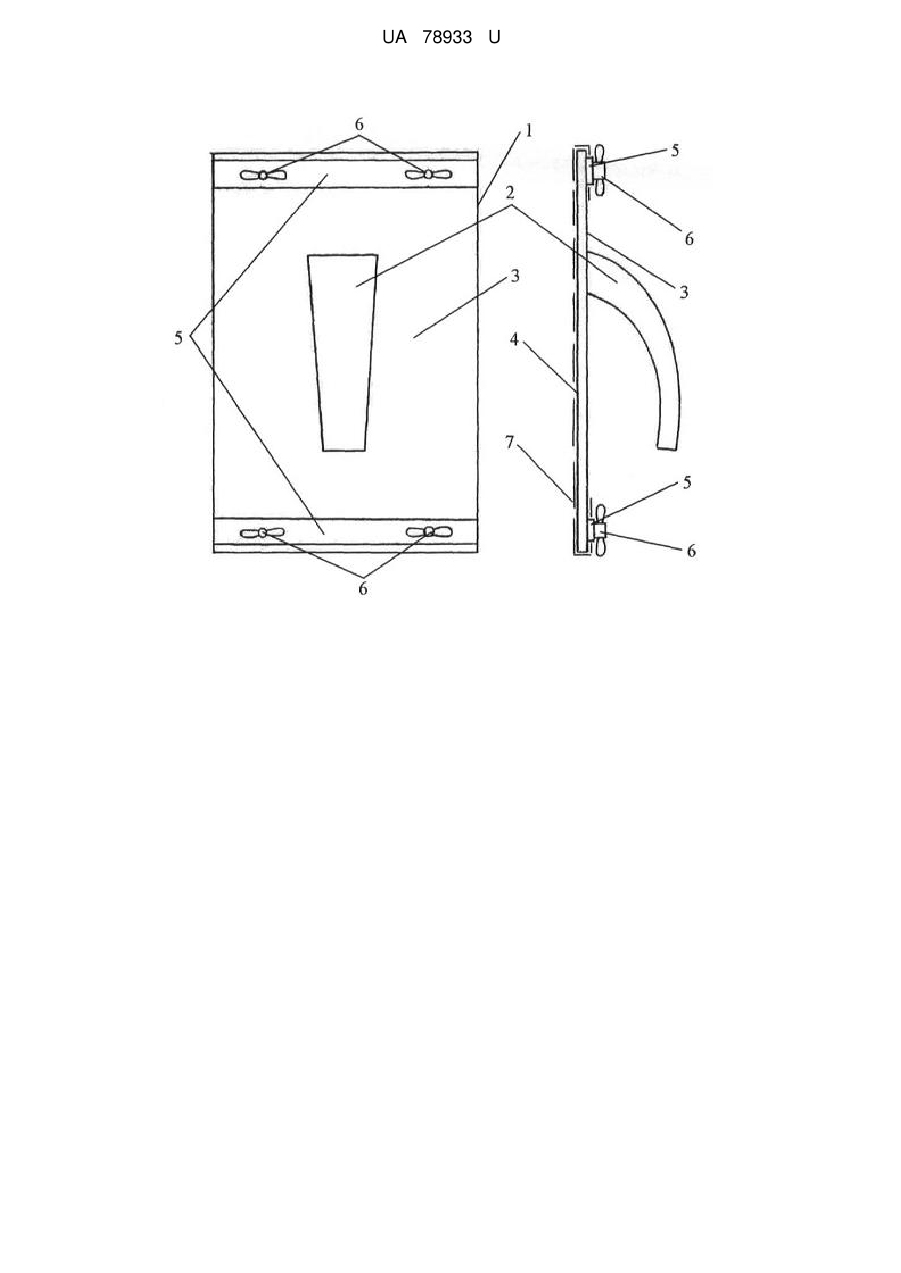

Реферат: Пристрій для визначення чистоти тваринницьких приміщень, що виконаний у вигляді прямокутника, та включає корпус, ручку, механізми кріплення калібрувальних елементів та 2 плоску поверхню загальною площею 200 см , на яку кріпляться калібрувальні елементи. UA 78933 U (12) UA 78933 U UA 78933 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі ветеринарної санітарії і може бути використана для визначення санітарно-гігієнічного стану тваринницьких приміщень та об'єктів ветеринарного нагляду. Існує пристрій для контролю якості промивання молокопроводів доїльних установок [Патент на изобритение № 2378825 РФ, МПК A01J7/02. Устройство для контроля качества промывки молокопроводов доильных установок / Л.П. Карташов, Ю.А. Ушаков, А.С. Королев. - № 2008103423/12; заявл. 10.08.2009; опубл. 20.01.2010]. Прилад спрощує контроль якості промивання молокопроводів доїльних установок при проведенні технічного обслуговування. Відомий спосіб, що передбачає проведення оцінки санітарно-гігієнічного стану соскової гуми і доїльного обладнання за допомогою спеціальної планки [Патент на корисну модель № 39630 Україна, МПК A01J 7/00. Спосіб оцінки санітарно-гігієнічного стану соскової гуми і доїльного обладнання / В.П. Савран, А.П. Палій. - № u200809232; заявл. 15.07.2008; опубл. 10.03.2009 // Бюл. № 5]. При застосуванні запропонованої планки відсутні кріплення фільтрувальних елементів при проведенні визначень, що не дозволяє отримати достовірні результати через неповний контакт фільтрувальних елементів з обладнанням. Найбільш близьким до запропонованої корисної моделі є пристрій для визначення санітарно-гігієнічного стану доїльного обладнання [Патент на корисну модель № 62161 Україна, МПК A01J 7/00. Пристрій для визначення санітарно-гігієнічного стану доїльного обладнання / А.П. Палій, А.П. Палій. - № u201102231; заявл. 25.02.2011; опубл. 10.08.2011 // Бюл. № 15]. Запропонований пристрій виконаний у формі штучного соска та складається з стержнякорпусу, упора, фіксуючого кільця, конусного фіксатора, округлої поверхні корпусу та плоскої поверхні корпусу, на які кріпляться калібрувальні елементи. Це рішення може бути найближчим аналогом. Недоліком цього пристрою є те, що за його допомогою можна визначити санітарногігієнічний стан лише молочного обладнання, він не дозволяє визначити санітарний стан тваринницького приміщення і об'єктів ветеринарного нагляду в цілому через неповний контакт фільтрувальних елементів з плоскими поверхнями (підлога, стіни, вікно тощо), а також передбачає застосування калібрувальних елементів маленької площі, що затрудняє інтерпретацію отриманих результатів. В основу корисної моделі поставлено задачу розробити пристрій для визначення чистоти тваринницьких приміщень, який виконаний у вигляді прямокутника (20 × 10 см) загальною 2 площею 200 см , який згідно з корисною моделлю включає корпус, ручку, у якому завдяки використанню механізмів кріплення калібрувальних елементів та плоскої поверхні, на яку кріпляться калібрувальні елементи, забезпечується ефективність пристрою. Порівняльний аналіз з найближчим аналогом дозволяє зробити висновок, що розроблений пристрій для визначення чистоти тваринницьких приміщень значно спрощує проведення досліджень завдяки швидкому, надійному і зручному кріпленні калібрувальних елементів, а збільшення площі контакту пристрою з досліджуваними об'єктами дозволяє отримати високоточні і достовірні дані. На кресленні схематично представлено запропонований пристрій для визначення чистоти тваринницьких приміщень. Пристрій для визначення чистоти тваринницьких приміщень складається з корпусу 2 прямокутної форми 1, загальною площею 200 см , ручки 2 для роботи з приладом, тильної сторони пристрою 3, робочої поверхні 4, на яку за допомогою механізму кріплення 5 та гвинтів 6 кріпиться калібрувальний елемент 7. Калібрувальним елементом 7 слугує фільтрувальний папір [ГОСТ 12026-76 Папір 2 фільтрувальний лабораторний. Технічні умови], який має площу поверхні 200 см і дозволяє визначити наявність забруднення на плоских поверхнях. Визначення чистоти тваринницьких приміщень проводиться наступним чином: Калібрувальний елемент 7 за допомогою механізму кріплення 5 встановлюють на робочу поверхню пристрою 4 та фіксують гвинтами 6. За допомогою ручки 2 робочою поверхнею пристрою 4 з калібрувальним елементом 7 контактують з об'єктом тваринництва. Після взяття проб, калібрувальний елемент 7 знімають (від'єднують) від пристрою, для чого послаблюють гвинти 6 механізму кріплення 5. Порівняння санітарного стану калібрувальних елементів з еталоном проводять після їх розміщення на листі чистого білого паперу формату А 4. Перевагами запропонованого пристрою є те, що він простий у будові та використанні, не потребує значних матеріальних затрат на проведення досліджень. Використання пристрою 1 UA 78933 U забезпечує видиму та достовірну оцінку чистоти тваринницьких приміщень та об'єктів ветеринарного нагляду. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для визначення чистоти тваринницьких приміщень, що виконаний у вигляді прямокутника, який відрізняється тим, що включає корпус, ручку, механізми кріплення 2 калібрувальних елементів та плоску поверхню загальною площею 200 см , на яку кріпляться калібрувальні елементи. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
