Тканинний фільтр
Номер патенту: 81335
Опубліковано: 25.06.2013
Автори: Жибоєдов Олександр Вікторович, Усенко Владислав Миколайович, Нездоймінов Віктор Іванович
Формула / Реферат
Тканинний фільтр, що містить корпус з кришкою, тканинний гнучкий фільтруючий елемент, розташований на жорсткому каркасі, який відрізняється тим, що в корпусі встановлені два патрубки, один для подачі вихідної рідини, інший приєднаний до регенераційної вакуумної системи, у верхній кришці передбачений шар очищеної рідини для регенерації і патрубок відведення очищеної води, фільтруючий елемент розташований горизонтально між жорсткими каркасами.
Текст

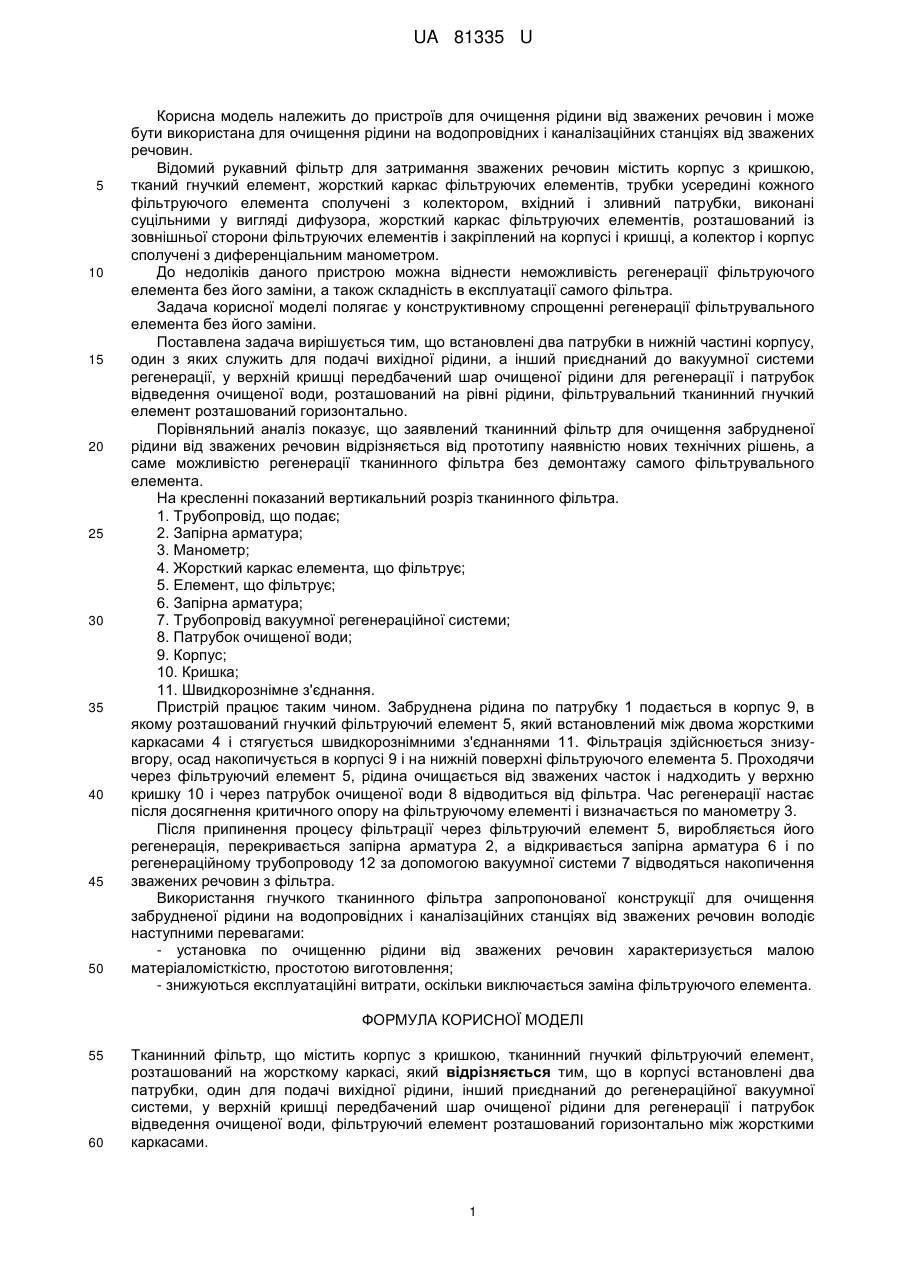

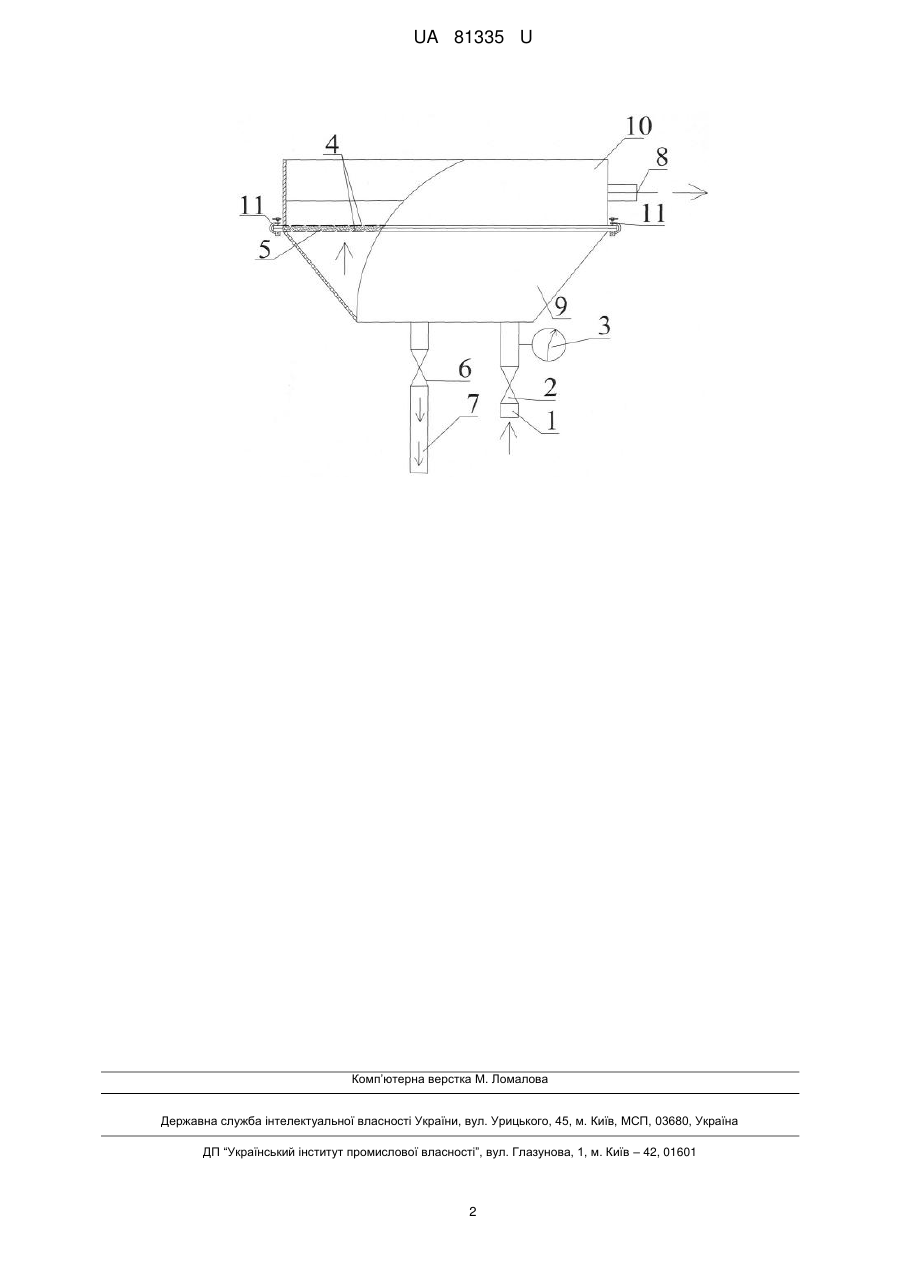

Реферат: Тканинний фільтр містить корпус з кришкою, тканинний гнучкий фільтруючий елемент, розташований на жорсткому каркасі. В корпусі встановлені два патрубки, один для подачі вихідної рідини, інший приєднаний до регенераційної вакуумної системи. У верхній кришці передбачений шар очищеної рідини для регенерації і патрубок відведення очищеної води. Фільтруючий елемент розташований горизонтально між жорсткими каркасами. UA 81335 U (12) UA 81335 U UA 81335 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для очищення рідини від зважених речовин і може бути використана для очищення рідини на водопровідних і каналізаційних станціях від зважених речовин. Відомий рукавний фільтр для затримання зважених речовин містить корпус з кришкою, тканий гнучкий елемент, жорсткий каркас фільтруючих елементів, трубки усередині кожного фільтруючого елемента сполучені з колектором, вхідний і зливний патрубки, виконані суцільними у вигляді дифузора, жорсткий каркас фільтруючих елементів, розташований із зовнішньої сторони фільтруючих елементів і закріплений на корпусі і кришці, а колектор і корпус сполучені з диференціальним манометром. До недоліків даного пристрою можна віднести неможливість регенерації фільтруючого елемента без його заміни, а також складність в експлуатації самого фільтра. Задача корисної моделі полягає у конструктивному спрощенні регенерації фільтрувального елемента без його заміни. Поставлена задача вирішується тим, що встановлені два патрубки в нижній частині корпусу, один з яких служить для подачі вихідної рідини, а інший приєднаний до вакуумної системи регенерації, у верхній кришці передбачений шар очищеної рідини для регенерації і патрубок відведення очищеної води, розташований на рівні рідини, фільтрувальний тканинний гнучкий елемент розташований горизонтально. Порівняльний аналіз показує, що заявлений тканинний фільтр для очищення забрудненої рідини від зважених речовин відрізняється від прототипу наявністю нових технічних рішень, а саме можливістю регенерації тканинного фільтра без демонтажу самого фільтрувального елемента. На кресленні показаний вертикальний розріз тканинного фільтра. 1. Трубопровід, що подає; 2. Запірна арматура; 3. Манометр; 4. Жорсткий каркас елемента, що фільтрує; 5. Елемент, що фільтрує; 6. Запірна арматура; 7. Трубопровід вакуумної регенераційної системи; 8. Патрубок очищеної води; 9. Корпус; 10. Кришка; 11. Швидкорознімне з'єднання. Пристрій працює таким чином. Забруднена рідина по патрубку 1 подається в корпус 9, в якому розташований гнучкий фільтруючий елемент 5, який встановлений між двома жорсткими каркасами 4 і стягується швидкорознімними з'єднаннями 11. Фільтрація здійснюється знизувгору, осад накопичується в корпусі 9 і на нижній поверхні фільтруючого елемента 5. Проходячи через фільтруючий елемент 5, рідина очищається від зважених часток і надходить у верхню кришку 10 і через патрубок очищеної води 8 відводиться від фільтра. Час регенерації настає після досягнення критичного опору на фільтруючому елементі і визначається по манометру 3. Після припинення процесу фільтрації через фільтруючий елемент 5, виробляється його регенерація, перекривається запірна арматура 2, а відкривається запірна арматура 6 і по регенераційному трубопроводу 12 за допомогою вакуумної системи 7 відводяться накопичення зважених речовин з фільтра. Використання гнучкого тканинного фільтра запропонованої конструкції для очищення забрудненої рідини на водопровідних і каналізаційних станціях від зважених речовин володіє наступними перевагами: - установка по очищенню рідини від зважених речовин характеризується малою матеріаломісткістю, простотою виготовлення; - знижуються експлуатаційні витрати, оскільки виключається заміна фільтруючого елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Тканинний фільтр, що містить корпус з кришкою, тканинний гнучкий фільтруючий елемент, розташований на жорсткому каркасі, який відрізняється тим, що в корпусі встановлені два патрубки, один для подачі вихідної рідини, інший приєднаний до регенераційної вакуумної системи, у верхній кришці передбачений шар очищеної рідини для регенерації і патрубок відведення очищеної води, фільтруючий елемент розташований горизонтально між жорсткими каркасами. 1 UA 81335 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюFabric filter
Автори англійськоюNezdoiminov Viktor Ivanovych, Zhyboiedov Oleksandr Viktorovych, Usenko Vladyslav Mykolaiovych
Назва патенту російськоюТканевый фильтр
Автори російськоюНездойминов Виктор Иванович, Жибоедов Александр Викторович, Усенко Владислав Николаевич
МПК / Мітки
МПК: B01D 29/11
