Стенд для дослідження ступеня пошкодження сільськогосподарських матеріалів

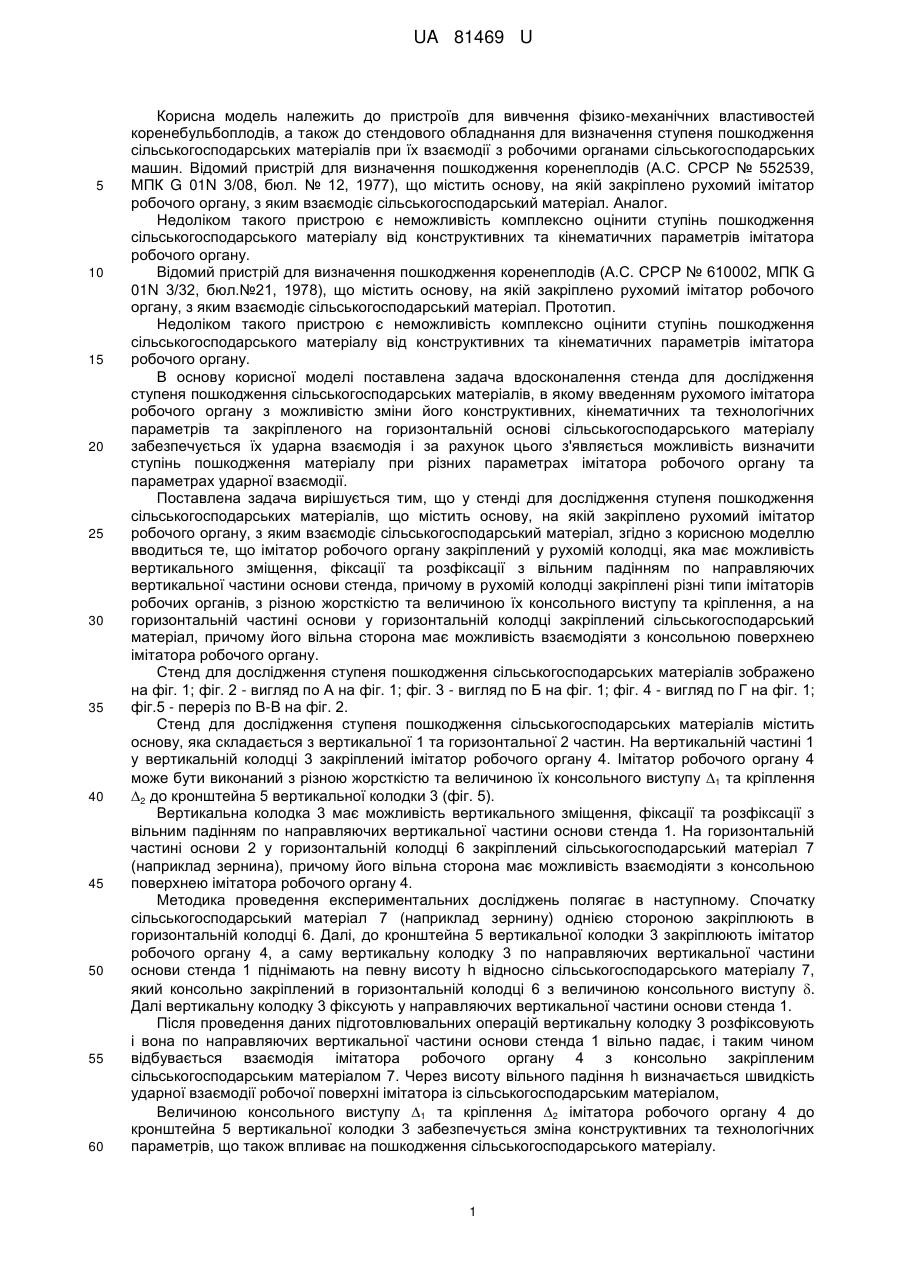

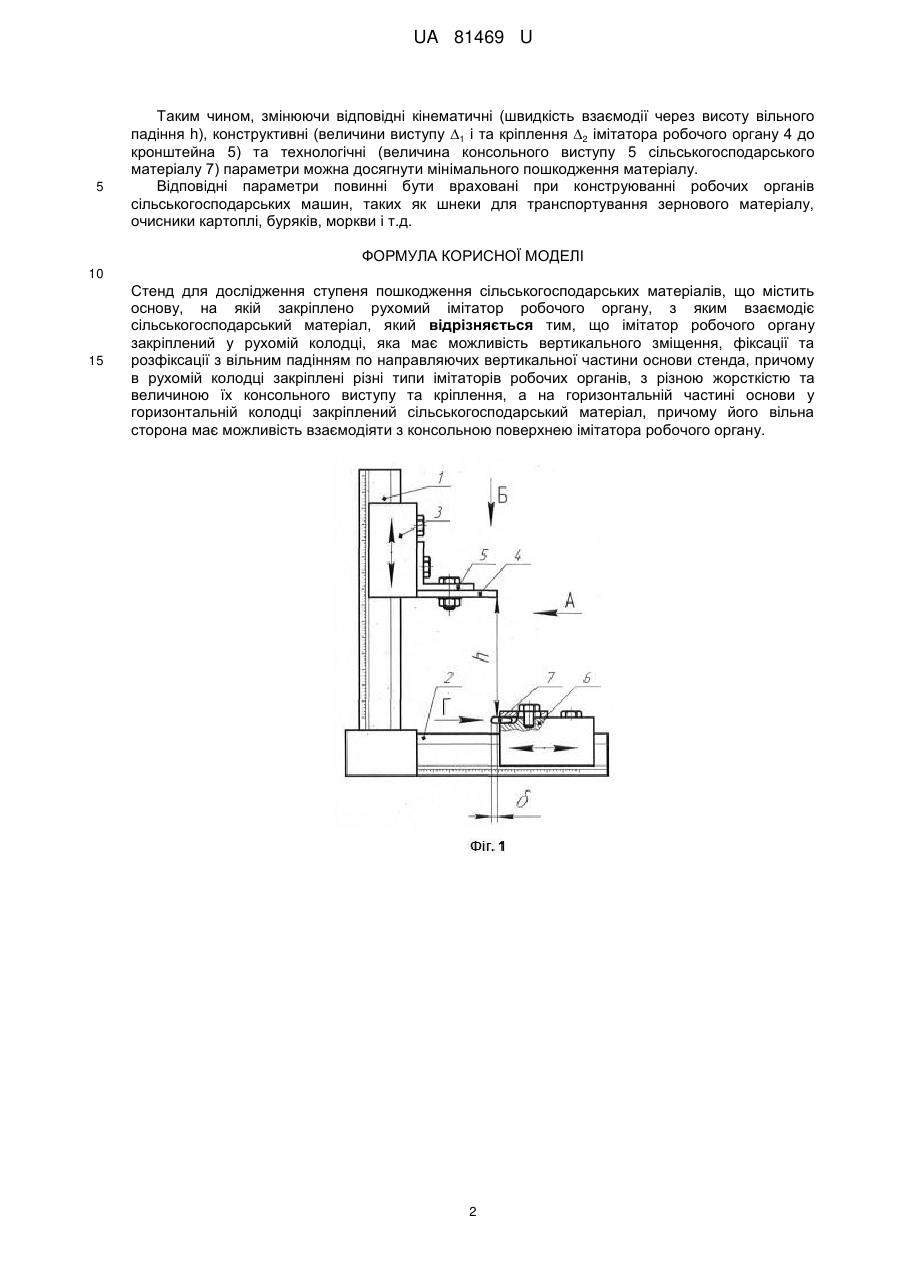

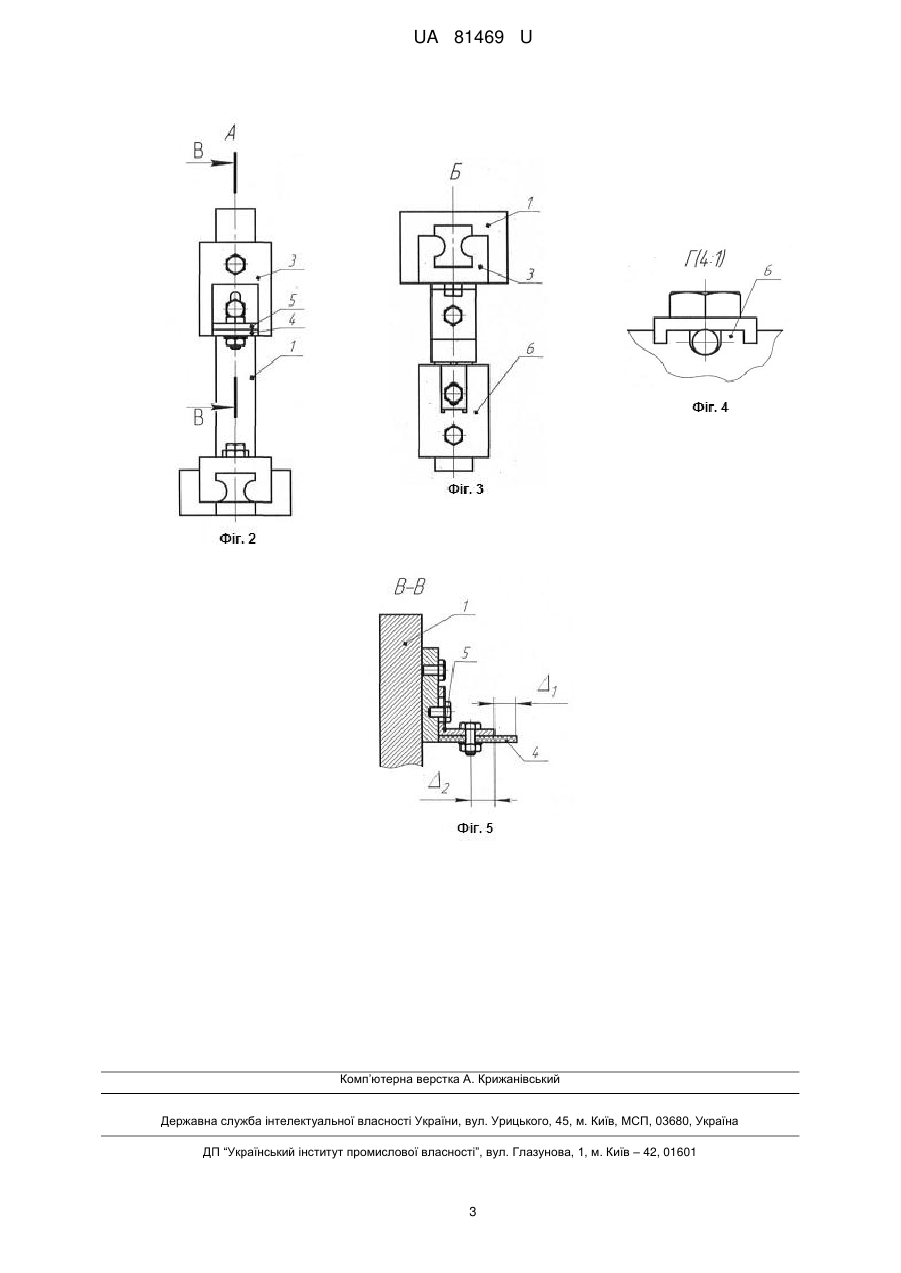

Реферат: Стенд для дослідження ступеня пошкодження сільськогосподарських матеріалів містить основу, на якій закріплено рухомий імітатор робочого органу, з яким взаємодіє сільськогосподарський матеріал. UA 81469 U (12) UA 81469 U UA 81469 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вивчення фізико-механічних властивостей коренебульбоплодів, а також до стендового обладнання для визначення ступеня пошкодження сільськогосподарських матеріалів при їх взаємодії з робочими органами сільськогосподарських машин. Відомий пристрій для визначення пошкодження коренеплодів (А.С. СРСР № 552539, МПК G 01N 3/08, бюл. № 12, 1977), що містить основу, на якій закріплено рухомий імітатор робочого органу, з яким взаємодіє сільськогосподарський матеріал. Аналог. Недоліком такого пристрою є неможливість комплексно оцінити ступінь пошкодження сільськогосподарського матеріалу від конструктивних та кінематичних параметрів імітатора робочого органу. Відомий пристрій для визначення пошкодження коренеплодів (А.С. СРСР № 610002, МПК G 01N 3/32, бюл.№21, 1978), що містить основу, на якій закріплено рухомий імітатор робочого органу, з яким взаємодіє сільськогосподарський матеріал. Прототип. Недоліком такого пристрою є неможливість комплексно оцінити ступінь пошкодження сільськогосподарського матеріалу від конструктивних та кінематичних параметрів імітатора робочого органу. В основу корисної моделі поставлена задача вдосконалення стенда для дослідження ступеня пошкодження сільськогосподарських матеріалів, в якому введенням рухомого імітатора робочого органу з можливістю зміни його конструктивних, кінематичних та технологічних параметрів та закріпленого на горизонтальній основі сільськогосподарського матеріалу забезпечується їх ударна взаємодія і за рахунок цього з'являється можливість визначити ступінь пошкодження матеріалу при різних параметрах імітатора робочого органу та параметрах ударної взаємодії. Поставлена задача вирішується тим, що у стенді для дослідження ступеня пошкодження сільськогосподарських матеріалів, що містить основу, на якій закріплено рухомий імітатор робочого органу, з яким взаємодіє сільськогосподарський матеріал, згідно з корисною моделлю вводиться те, що імітатор робочого органу закріплений у рухомій колодці, яка має можливість вертикального зміщення, фіксації та розфіксації з вільним падінням по направляючих вертикальної частини основи стенда, причому в рухомій колодці закріплені різні типи імітаторів робочих органів, з різною жорсткістю та величиною їх консольного виступу та кріплення, а на горизонтальній частині основи у горизонтальній колодці закріплений сільськогосподарський матеріал, причому його вільна сторона має можливість взаємодіяти з консольною поверхнею імітатора робочого органу. Стенд для дослідження ступеня пошкодження сільськогосподарських матеріалів зображено на фіг. 1; фіг. 2 - вигляд по А на фіг. 1; фіг. 3 - вигляд по Б на фіг. 1; фіг. 4 - вигляд по Г на фіг. 1; фіг.5 - переріз по В-В на фіг. 2. Стенд для дослідження ступеня пошкодження сільськогосподарських матеріалів містить основу, яка складається з вертикальної 1 та горизонтальної 2 частин. На вертикальній частині 1 у вертикальній колодці 3 закріплений імітатор робочого органу 4. Імітатор робочого органу 4 може бути виконаний з різною жорсткістю та величиною їх консольного виступу 1 та кріплення 2 до кронштейна 5 вертикальної колодки 3 (фіг. 5). Вертикальна колодка 3 має можливість вертикального зміщення, фіксації та розфіксації з вільним падінням по направляючих вертикальної частини основи стенда 1. На горизонтальній частині основи 2 у горизонтальній колодці 6 закріплений сільськогосподарський матеріал 7 (наприклад зернина), причому його вільна сторона має можливість взаємодіяти з консольною поверхнею імітатора робочого органу 4. Методика проведення експериментальних досліджень полягає в наступному. Спочатку сільськогосподарський матеріал 7 (наприклад зернину) однією стороною закріплюють в горизонтальній колодці 6. Далі, до кронштейна 5 вертикальної колодки 3 закріплюють імітатор робочого органу 4, а саму вертикальну колодку 3 по направляючих вертикальної частини основи стенда 1 піднімають на певну висоту h відносно сільськогосподарського матеріалу 7, який консольно закріплений в горизонтальній колодці 6 з величиною консольного виступу . Далі вертикальну колодку 3 фіксують у направляючих вертикальної частини основи стенда 1. Після проведення даних підготовлювальних операцій вертикальну колодку 3 розфіксовують і вона по направляючих вертикальної частини основи стенда 1 вільно падає, і таким чином відбувається взаємодія імітатора робочого органу 4 з консольно закріпленим сільськогосподарським матеріалом 7. Через висоту вільного падіння h визначається швидкість ударної взаємодії робочої поверхні імітатора із сільськогосподарським матеріалом, Величиною консольного виступу 1 та кріплення 2 імітатора робочого органу 4 до кронштейна 5 вертикальної колодки 3 забезпечується зміна конструктивних та технологічних параметрів, що також впливає на пошкодження сільськогосподарського матеріалу. 1 UA 81469 U 5 Таким чином, змінюючи відповідні кінематичні (швидкість взаємодії через висоту вільного падіння h), конструктивні (величини виступу 1 і та кріплення 2 імітатора робочого органу 4 до кронштейна 5) та технологічні (величина консольного виступу 5 сільськогосподарського матеріалу 7) параметри можна досягнути мінімального пошкодження матеріалу. Відповідні параметри повинні бути враховані при конструюванні робочих органів сільськогосподарських машин, таких як шнеки для транспортування зернового матеріалу, очисники картоплі, буряків, моркви і т.д. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Стенд для дослідження ступеня пошкодження сільськогосподарських матеріалів, що містить основу, на якій закріплено рухомий імітатор робочого органу, з яким взаємодіє сільськогосподарський матеріал, який відрізняється тим, що імітатор робочого органу закріплений у рухомій колодці, яка має можливість вертикального зміщення, фіксації та розфіксації з вільним падінням по направляючих вертикальної частини основи стенда, причому в рухомій колодці закріплені різні типи імітаторів робочих органів, з різною жорсткістю та величиною їх консольного виступу та кріплення, а на горизонтальній частині основи у горизонтальній колодці закріплений сільськогосподарський матеріал, причому його вільна сторона має можливість взаємодіяти з консольною поверхнею імітатора робочого органу. 2 UA 81469 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
