Сфероглобоїдний сухарний синхронний карданний шарнір

Номер патенту: 81514

Опубліковано: 10.07.2013

Автор: Саньоцький Андрій Михайлович

Завантажити PDF файл.

Формула / Реферат

Сфероглобоїдний сухарний, синхронний карданний шарнір, що містить ведучу і ведену вилки, закріплені відповідно на ведучому і веденому валах, або відковані разом з валами, з ведучими і веденими кулачками з контактними сферичними поверхнями, що входять в спряження із зазором лінійним контактом в глобоїдну поверхню сухаря, із забезпеченням кутової передачі крутного моменту від ведучої вилки через кулачки та глобоїдний сухар на ведену вилку і синхронність обертання ведучого і веденого валів з рівною кутовою швидкістю шляхом тертя-ковзання складових деталей карданного шарніра, з можливістю кутового переміщення ведучого і веденого валів на кут γ відносно глобоїдного сухаря у вертикальній і горизонтальній площинах в інтервалі g = 0¸60°, який відрізняється тим, що ведуча і ведена вилки з'єднані відповідно з ведучими і веденими кулачками за допомогою допоміжних елементів, де кулачки мають прорізи для з'єднання з вилками та технологічні лиски для входження і встановлення кулачків в глобоїдну поверхню сухаря, що виконана заокругленої форми.

Текст

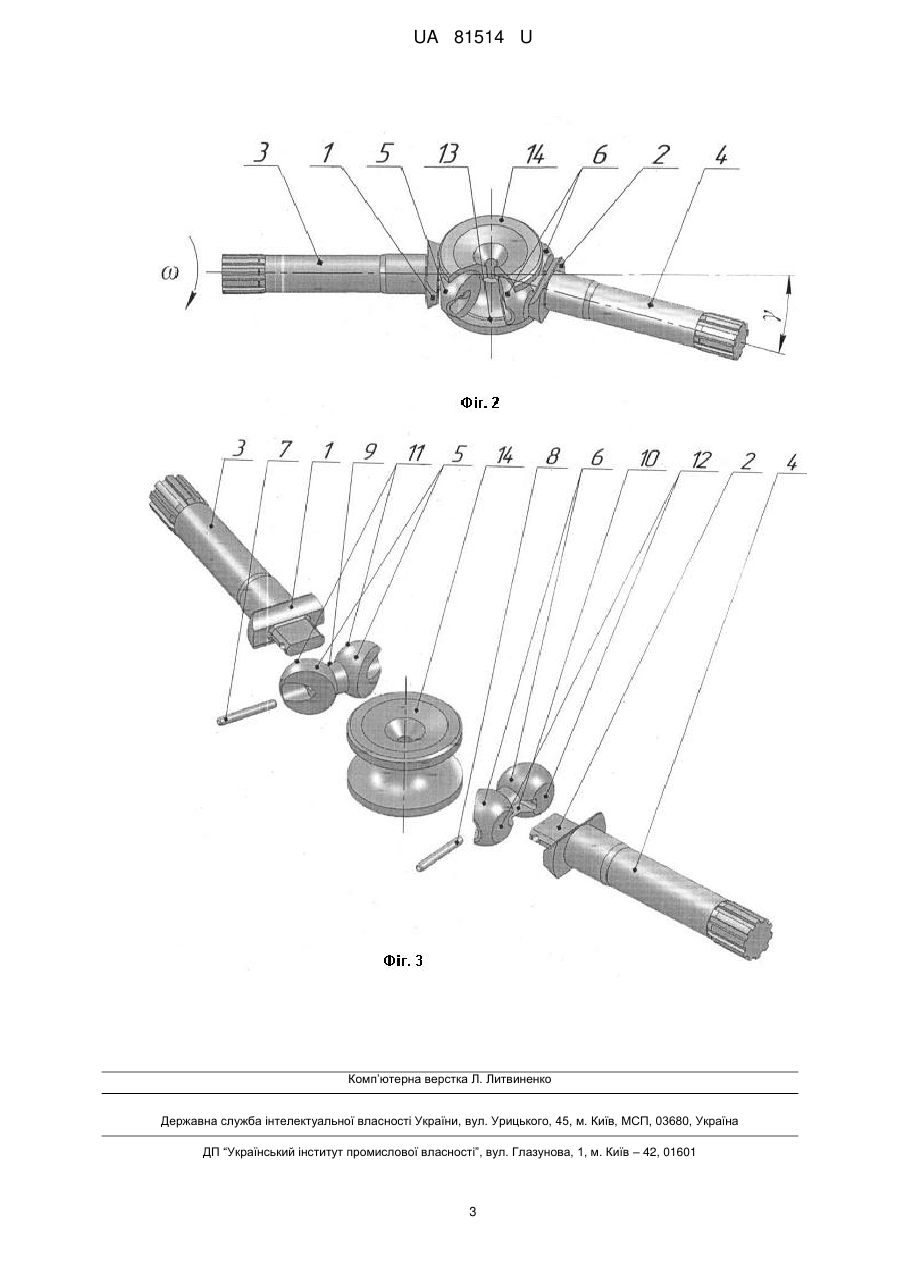

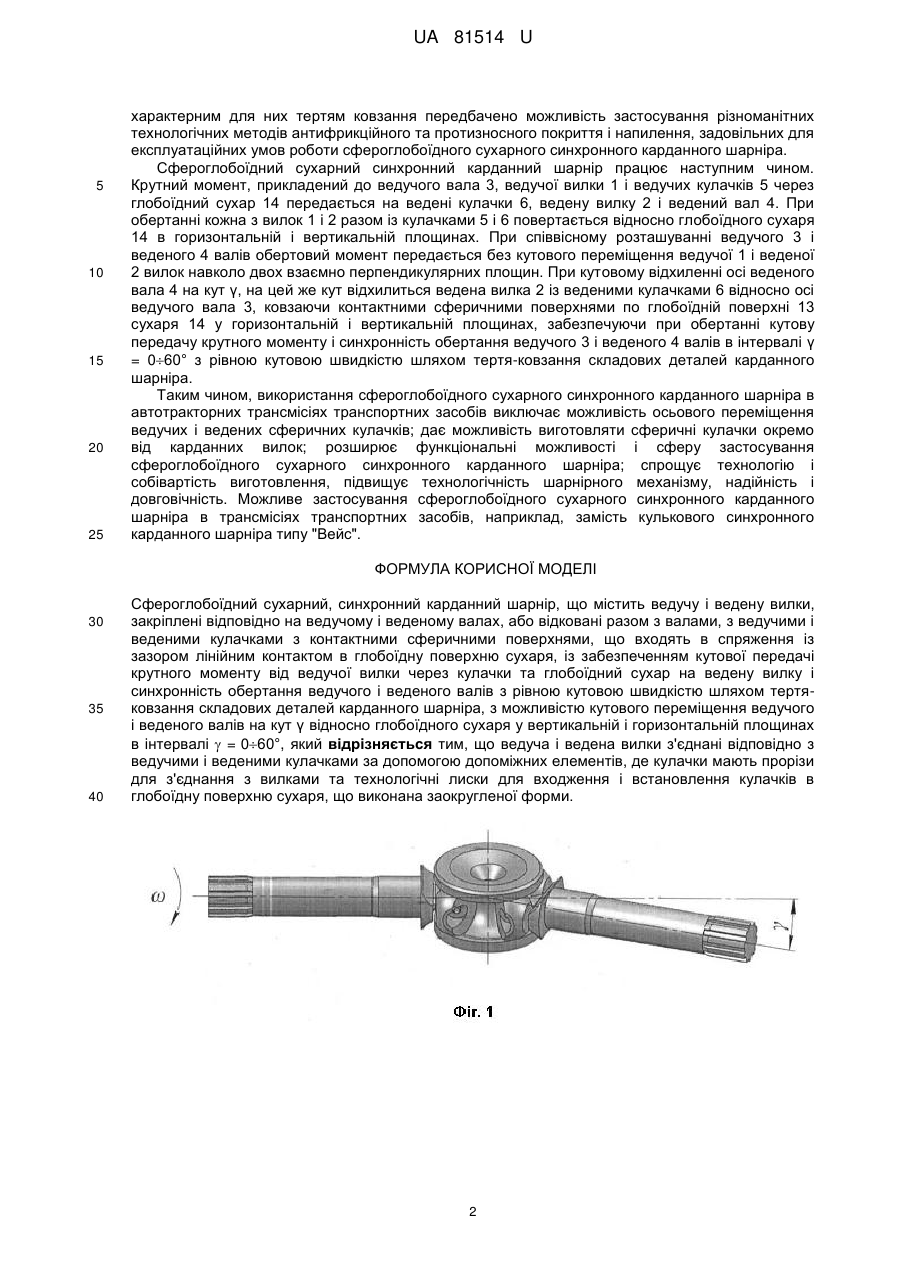

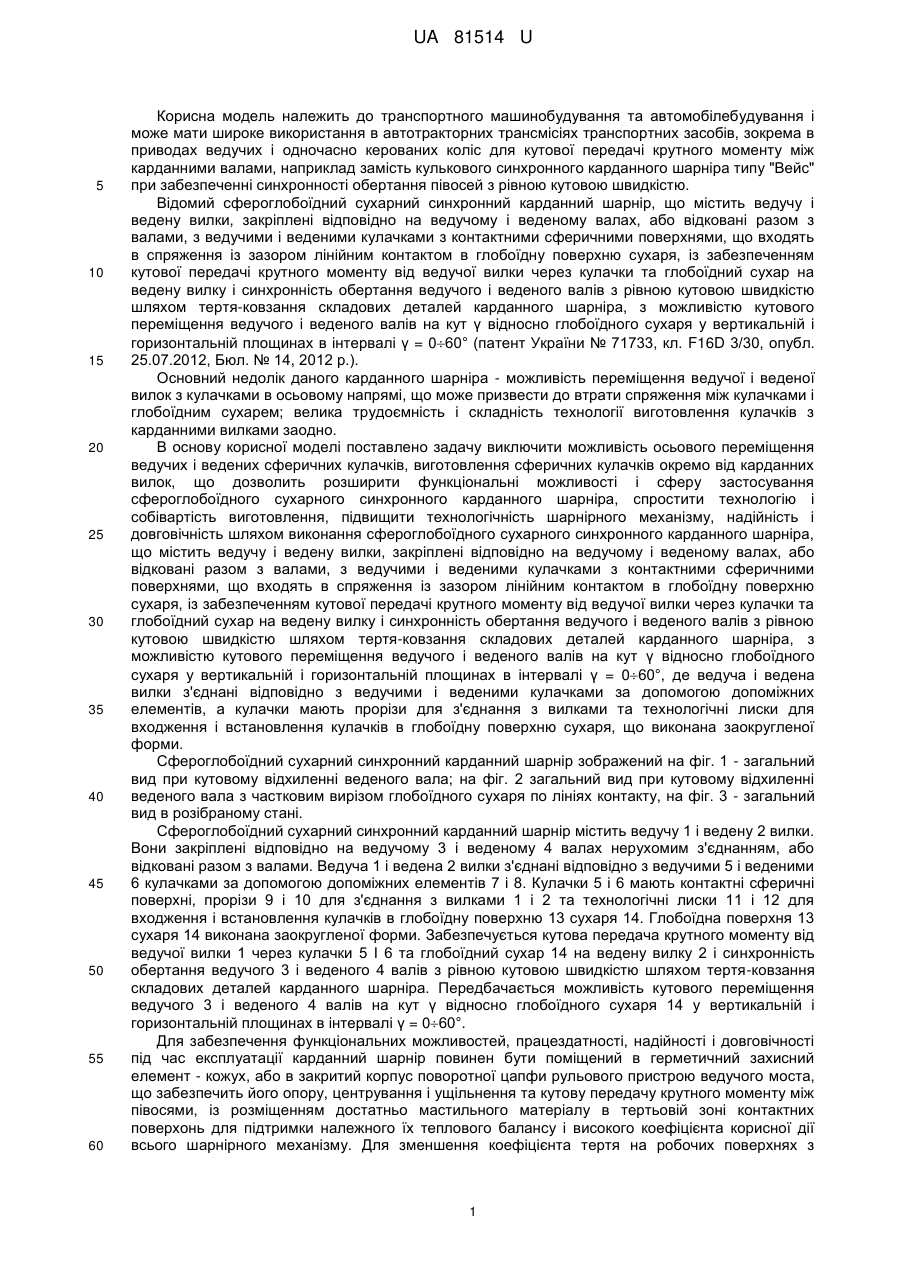

Реферат: UA 81514 U UA 81514 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортного машинобудування та автомобілебудування і може мати широке використання в автотракторних трансмісіях транспортних засобів, зокрема в приводах ведучих і одночасно керованих коліс для кутової передачі крутного моменту між карданними валами, наприклад замість кулькового синхронного карданного шарніра типу "Вейс" при забезпеченні синхронності обертання півосей з рівною кутовою швидкістю. Відомий сфероглобоїдний сухарний синхронний карданний шарнір, що містить ведучу і ведену вилки, закріплені відповідно на ведучому і веденому валах, або відковані разом з валами, з ведучими і веденими кулачками з контактними сферичними поверхнями, що входять в спряження із зазором лінійним контактом в глобоїдну поверхню сухаря, із забезпеченням кутової передачі крутного моменту від ведучої вилки через кулачки та глобоїдний сухар на ведену вилку і синхронність обертання ведучого і веденого валів з рівною кутовою швидкістю шляхом тертя-ковзання складових деталей карданного шарніра, з можливістю кутового переміщення ведучого і веденого валів на кут γ відносно глобоїдного сухаря у вертикальній і горизонтальній площинах в інтервалі γ = 060° (патент України № 71733, кл. F16D 3/30, опубл. 25.07.2012, Бюл. № 14, 2012 р.). Основний недолік даного карданного шарніра - можливість переміщення ведучої і веденої вилок з кулачками в осьовому напрямі, що може призвести до втрати спряження між кулачками і глобоїдним сухарем; велика трудоємність і складність технології виготовлення кулачків з карданними вилками заодно. В основу корисної моделі поставлено задачу виключити можливість осьового переміщення ведучих і ведених сферичних кулачків, виготовлення сферичних кулачків окремо від карданних вилок, що дозволить розширити функціональні можливості і сферу застосування сфероглобоїдного сухарного синхронного карданного шарніра, спростити технологію і собівартість виготовлення, підвищити технологічність шарнірного механізму, надійність і довговічність шляхом виконання сфероглобоїдного сухарного синхронного карданного шарніра, що містить ведучу і ведену вилки, закріплені відповідно на ведучому і веденому валах, або відковані разом з валами, з ведучими і веденими кулачками з контактними сферичними поверхнями, що входять в спряження із зазором лінійним контактом в глобоїдну поверхню сухаря, із забезпеченням кутової передачі крутного моменту від ведучої вилки через кулачки та глобоїдний сухар на ведену вилку і синхронність обертання ведучого і веденого валів з рівною кутовою швидкістю шляхом тертя-ковзання складових деталей карданного шарніра, з можливістю кутового переміщення ведучого і веденого валів на кут γ відносно глобоїдного сухаря у вертикальній і горизонтальній площинах в інтервалі γ = 060°, де ведуча і ведена вилки з'єднані відповідно з ведучими і веденими кулачками за допомогою допоміжних елементів, а кулачки мають прорізи для з'єднання з вилками та технологічні лиски для входження і встановлення кулачків в глобоїдну поверхню сухаря, що виконана заокругленої форми. Сфероглобоїдний сухарний синхронний карданний шарнір зображений на фіг. 1 - загальний вид при кутовому відхиленні веденого вала; на фіг. 2 загальний вид при кутовому відхиленні веденого вала з частковим вирізом глобоїдного сухаря по лініях контакту, на фіг. 3 - загальний вид в розібраному стані. Сфероглобоїдний сухарний синхронний карданний шарнір містить ведучу 1 і ведену 2 вилки. Вони закріплені відповідно на ведучому 3 і веденому 4 валах нерухомим з'єднанням, або відковані разом з валами. Ведуча 1 і ведена 2 вилки з'єднані відповідно з ведучими 5 і веденими 6 кулачками за допомогою допоміжних елементів 7 і 8. Кулачки 5 і 6 мають контактні сферичні поверхні, прорізи 9 і 10 для з'єднання з вилками 1 і 2 та технологічні лиски 11 і 12 для входження і встановлення кулачків в глобоїдну поверхню 13 сухаря 14. Глобоїдна поверхня 13 сухаря 14 виконана заокругленої форми. Забезпечується кутова передача крутного моменту від ведучої вилки 1 через кулачки 5 І 6 та глобоїдний сухар 14 на ведену вилку 2 і синхронність обертання ведучого 3 і веденого 4 валів з рівною кутовою швидкістю шляхом тертя-ковзання складових деталей карданного шарніра. Передбачається можливість кутового переміщення ведучого 3 і веденого 4 валів на кут γ відносно глобоїдного сухаря 14 у вертикальній і горизонтальній площинах в інтервалі γ = 060°. Для забезпечення функціональних можливостей, працездатності, надійності і довговічності під час експлуатації карданний шарнір повинен бути поміщений в герметичний захисний елемент - кожух, або в закритий корпус поворотної цапфи рульового пристрою ведучого моста, що забезпечить його опору, центрування і ущільнення та кутову передачу крутного моменту між півосями, із розміщенням достатньо мастильного матеріалу в тертьовій зоні контактних поверхонь для підтримки належного їх теплового балансу і високого коефіцієнта корисної дії всього шарнірного механізму. Для зменшення коефіцієнта тертя на робочих поверхнях з 1 UA 81514 U 5 10 15 20 25 характерним для них тертям ковзання передбачено можливість застосування різноманітних технологічних методів антифрикційного та протизносного покриття і напилення, задовільних для експлуатаційних умов роботи сфероглобоїдного сухарного синхронного карданного шарніра. Сфероглобоїдний сухарний синхронний карданний шарнір працює наступним чином. Крутний момент, прикладений до ведучого вала 3, ведучої вилки 1 і ведучих кулачків 5 через глобоїдний сухар 14 передається на ведені кулачки 6, ведену вилку 2 і ведений вал 4. При обертанні кожна з вилок 1 і 2 разом із кулачками 5 і 6 повертається відносно глобоїдного сухаря 14 в горизонтальній і вертикальній площинах. При співвісному розташуванні ведучого 3 і веденого 4 валів обертовий момент передається без кутового переміщення ведучої 1 і веденої 2 вилок навколо двох взаємно перпендикулярних площин. При кутовому відхиленні осі веденого вала 4 на кут γ, на цей же кут відхилиться ведена вилка 2 із веденими кулачками 6 відносно осі ведучого вала 3, ковзаючи контактними сферичними поверхнями по глобоїдній поверхні 13 сухаря 14 у горизонтальній і вертикальній площинах, забезпечуючи при обертанні кутову передачу крутного моменту і синхронність обертання ведучого 3 і веденого 4 валів в інтервалі γ = 060° з рівною кутовою швидкістю шляхом тертя-ковзання складових деталей карданного шарніра. Таким чином, використання сфероглобоїдного сухарного синхронного карданного шарніра в автотракторних трансмісіях транспортних засобів виключає можливість осьового переміщення ведучих і ведених сферичних кулачків; дає можливість виготовляти сферичні кулачки окремо від карданних вилок; розширює функціональні можливості і сферу застосування сфероглобоїдного сухарного синхронного карданного шарніра; спрощує технологію і собівартість виготовлення, підвищує технологічність шарнірного механізму, надійність і довговічність. Можливе застосування сфероглобоїдного сухарного синхронного карданного шарніра в трансмісіях транспортних засобів, наприклад, замість кулькового синхронного карданного шарніра типу "Вейс". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Сфероглобоїдний сухарний, синхронний карданний шарнір, що містить ведучу і ведену вилки, закріплені відповідно на ведучому і веденому валах, або відковані разом з валами, з ведучими і веденими кулачками з контактними сферичними поверхнями, що входять в спряження із зазором лінійним контактом в глобоїдну поверхню сухаря, із забезпеченням кутової передачі крутного моменту від ведучої вилки через кулачки та глобоїдний сухар на ведену вилку і синхронність обертання ведучого і веденого валів з рівною кутовою швидкістю шляхом тертяковзання складових деталей карданного шарніра, з можливістю кутового переміщення ведучого і веденого валів на кут γ відносно глобоїдного сухаря у вертикальній і горизонтальній площинах в інтервалі  = 060°, який відрізняється тим, що ведуча і ведена вилки з'єднані відповідно з ведучими і веденими кулачками за допомогою допоміжних елементів, де кулачки мають прорізи для з'єднання з вилками та технологічні лиски для входження і встановлення кулачків в глобоїдну поверхню сухаря, що виконана заокругленої форми. 2 UA 81514 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Sphero-globoidal trunnion-type synchronous cardan joint

Автори англійською

Saniotskyi Andrii Mykhailovych

Назва патенту російською

Сфероглобоидный сухарный синхронный карданный шарнир

Автори російською

Санецкий Андрей Михайлович

МПК / Мітки

МПК: F16D 3/30

Мітки: сухарний, шарнір, сфероглобоїдний, карданний, синхронний
