Спосіб синтезу селеногалату талію

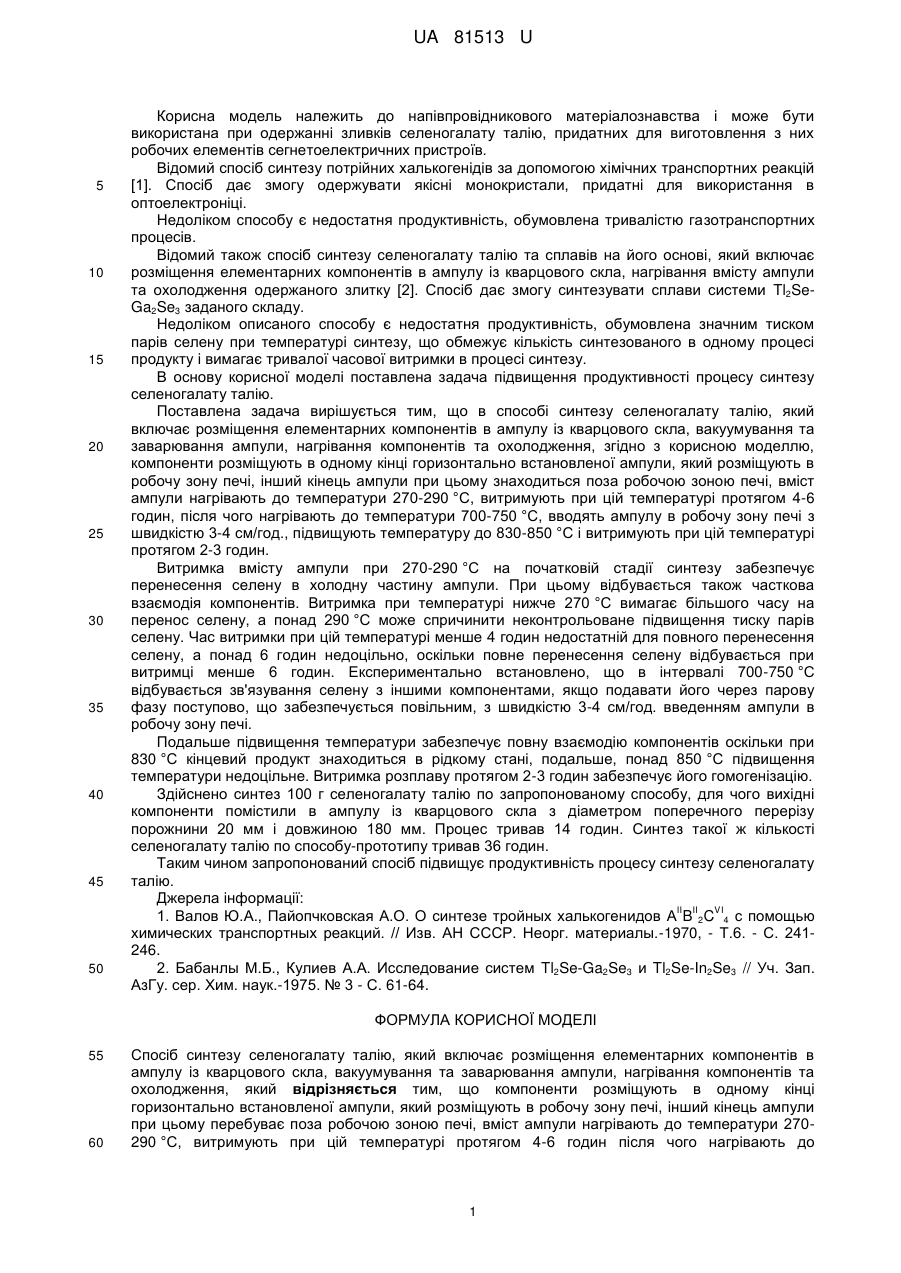

Реферат: Спосіб синтезу селеногалату талію включає розміщення елементарних компонентів в ампулу із кварцового скла, вакуумування та заварювання ампули, нагрівання компонентів та охолодження. Компоненти розміщують в одному кінці горизонтально встановленої ампули, який розміщують в робочу зону печі, інший кінець ампули при цьому перебуває поза робочою зоною печі, вміст ампули нагрівають до температури 270-290 °C, витримують при цій температурі протягом 4-6 годин після чого нагрівають до температури 700-750 °C, вводять ампулу в робочу зону печі з швидкістю 3-4 см/год., підвищують температуру робочої зони печі до температури 830-850 °C і витримують при цій температурі протягом 2-3 годин. UA 81513 U (12) UA 81513 U UA 81513 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до напівпровідникового матеріалознавства і може бути використана при одержанні зливків селеногалату талію, придатних для виготовлення з них робочих елементів сегнетоелектричних пристроїв. Відомий спосіб синтезу потрійних халькогенідів за допомогою хімічних транспортних реакцій [1]. Спосіб дає змогу одержувати якісні монокристали, придатні для використання в оптоелектроніці. Недоліком способу є недостатня продуктивність, обумовлена тривалістю газотранспортних процесів. Відомий також спосіб синтезу селеногалату талію та сплавів на його основі, який включає розміщення елементарних компонентів в ампулу із кварцового скла, нагрівання вмісту ампули та охолодження одержаного злитку [2]. Спосіб дає змогу синтезувати сплави системи Tl2SeGa2Se3 заданого складу. Недоліком описаного способу є недостатня продуктивність, обумовлена значним тиском парів селену при температурі синтезу, що обмежує кількість синтезованого в одному процесі продукту і вимагає тривалої часової витримки в процесі синтезу. В основу корисної моделі поставлена задача підвищення продуктивності процесу синтезу селеногалату талію. Поставлена задача вирішується тим, що в способі синтезу селеногалату талію, який включає розміщення елементарних компонентів в ампулу із кварцового скла, вакуумування та заварювання ампули, нагрівання компонентів та охолодження, згідно з корисною моделлю, компоненти розміщують в одному кінці горизонтально встановленої ампули, який розміщують в робочу зону печі, інший кінець ампули при цьому знаходиться поза робочою зоною печі, вміст ампули нагрівають до температури 270-290 °C, витримують при цій температурі протягом 4-6 годин, після чого нагрівають до температури 700-750 °C, вводять ампулу в робочу зону печі з швидкістю 3-4 см/год., підвищують температуру до 830-850 °C і витримують при цій температурі протягом 2-3 годин. Витримка вмісту ампули при 270-290 °C на початковій стадії синтезу забезпечує перенесення селену в холодну частину ампули. При цьому відбувається також часткова взаємодія компонентів. Витримка при температурі нижче 270 °C вимагає більшого часу на перенос селену, а понад 290 °C може спричинити неконтрольоване підвищення тиску парів селену. Час витримки при цій температурі менше 4 годин недостатній для повного перенесення селену, а понад 6 годин недоцільно, оскільки повне перенесення селену відбувається при витримці менше 6 годин. Експериментально встановлено, що в інтервалі 700-750 °C відбувається зв'язування селену з іншими компонентами, якщо подавати його через парову фазу поступово, що забезпечується повільним, з швидкістю 3-4 см/год. введенням ампули в робочу зону печі. Подальше підвищення температури забезпечує повну взаємодію компонентів оскільки при 830 °C кінцевий продукт знаходиться в рідкому стані, подальше, понад 850 °C підвищення температури недоцільне. Витримка розплаву протягом 2-3 годин забезпечує його гомогенізацію. Здійснено синтез 100 г селеногалату талію по запропонованому способу, для чого вихідні компоненти помістили в ампулу із кварцового скла з діаметром поперечного перерізу порожнини 20 мм і довжиною 180 мм. Процес тривав 14 годин. Синтез такої ж кількості селеногалату талію по способу-прототипу тривав 36 годин. Таким чином запропонований спосіб підвищує продуктивність процесу синтезу селеногалату талію. Джерела інформації: II II VI 1. Валов Ю.А., Пайопчковская А.О. О синтезе тройных халькогенидов А B 2C 4 с помощью химических транспортных реакций. // Изв. АН СССР. Неорг. материалы.-1970, - Т.6. - С. 241246. 2. Бабанлы М.Б., Кулиев А.А. Исследование систем Tl2Se-Ga2Se3 и Tl2Se-In2Se3 // Уч. Зап. АзГу. сер. Хим. наук.-1975. № 3 - С. 61-64. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб синтезу селеногалату талію, який включає розміщення елементарних компонентів в ампулу із кварцового скла, вакуумування та заварювання ампули, нагрівання компонентів та охолодження, який відрізняється тим, що компоненти розміщують в одному кінці горизонтально встановленої ампули, який розміщують в робочу зону печі, інший кінець ампули при цьому перебуває поза робочою зоною печі, вміст ампули нагрівають до температури 270290 °C, витримують при цій температурі протягом 4-6 годин після чого нагрівають до 1 UA 81513 U температури 700-750 °C, вводять ампулу в робочу зону печі з швидкістю 3-4 см/год., підвищують температуру робочої зони печі до температури 830-850 °C і витримують при цій температурі протягом 2-3 годин. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
