Інструмент для відсмоктування аспірату та промивання порожнини при лапароскопічних втручаннях

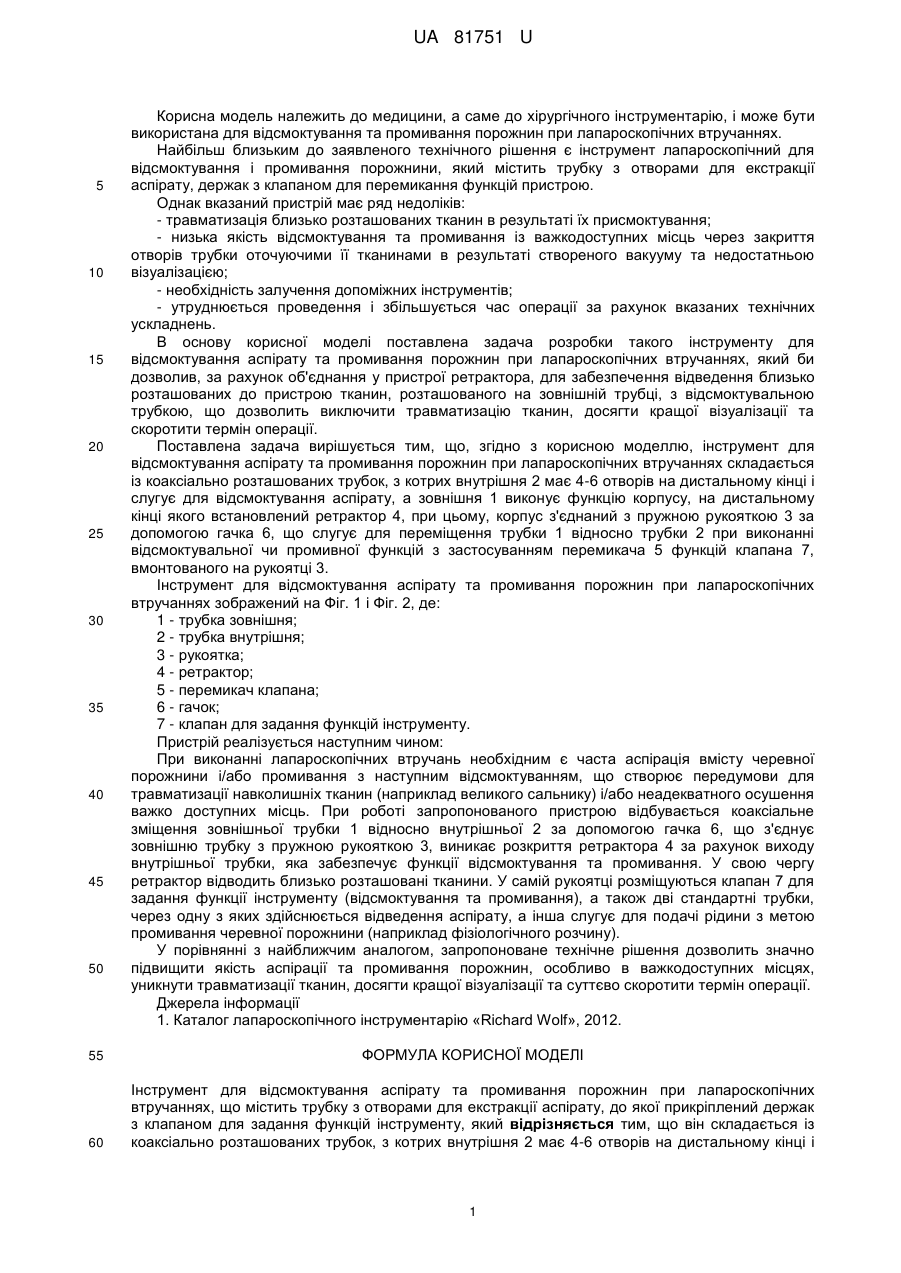

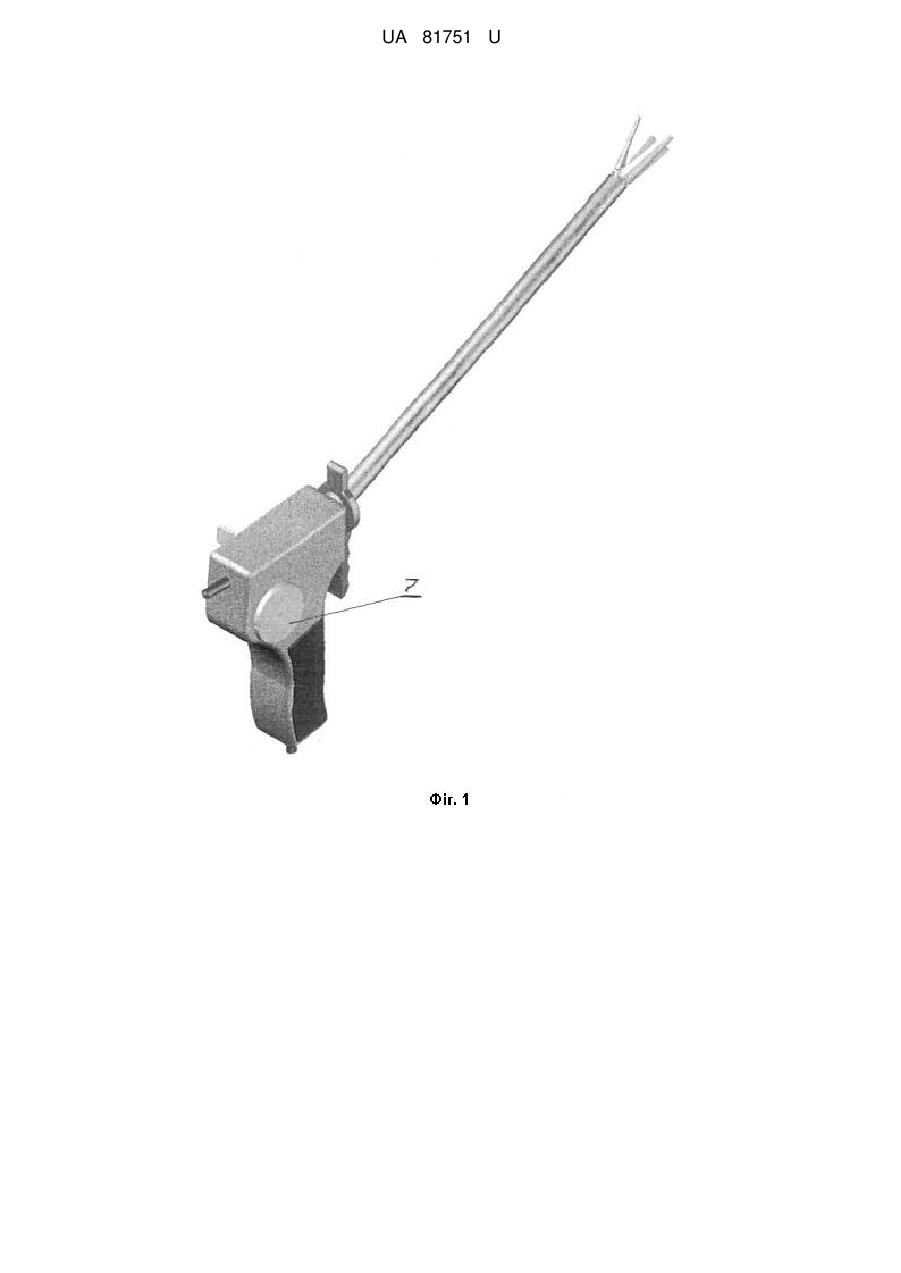

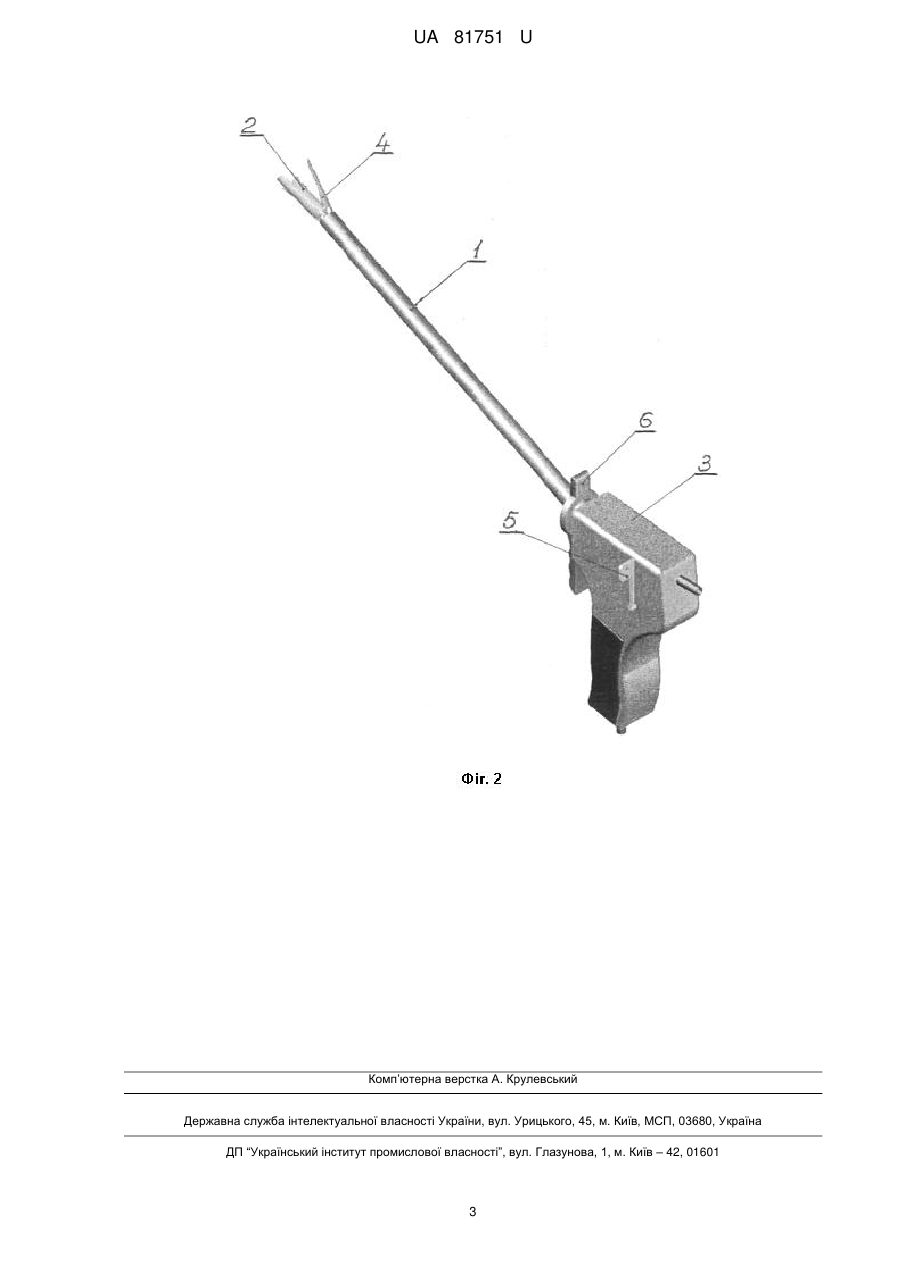

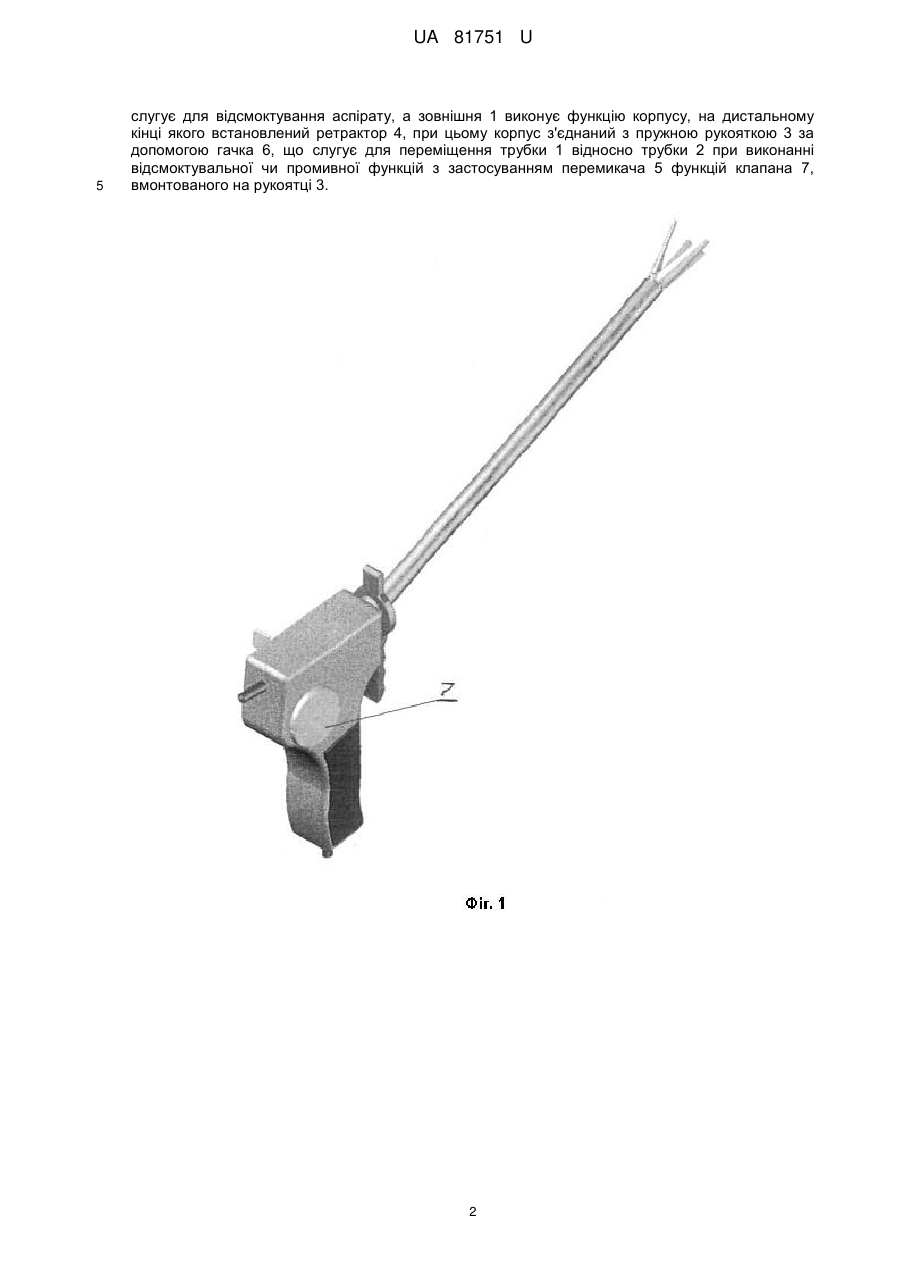

Реферат: UA 81751 U UA 81751 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до хірургічного інструментарію, і може бути використана для відсмоктування та промивання порожнин при лапароскопічних втручаннях. Найбільш близьким до заявленого технічного рішення є інструмент лапароскопічний для відсмоктування і промивання порожнини, який містить трубку з отворами для екстракції аспірату, держак з клапаном для перемикання функцій пристрою. Однак вказаний пристрій має ряд недоліків: - травматизація близько розташованих тканин в результаті їх присмоктування; - низька якість відсмоктування та промивання із важкодоступних місць через закриття отворів трубки оточуючими її тканинами в результаті створеного вакууму та недостатньою візуалізацією; - необхідність залучення допоміжних інструментів; - утруднюється проведення і збільшується час операції за рахунок вказаних технічних ускладнень. В основу корисної моделі поставлена задача розробки такого інструменту для відсмоктування аспірату та промивання порожнин при лапароскопічних втручаннях, який би дозволив, за рахунок об'єднання у пристрої ретрактора, для забезпечення відведення близько розташованих до пристрою тканин, розташованого на зовнішній трубці, з відсмоктувальною трубкою, що дозволить виключити травматизацію тканин, досягти кращої візуалізації та скоротити термін операції. Поставлена задача вирішується тим, що, згідно з корисною моделлю, інструмент для відсмоктування аспірату та промивання порожнин при лапароскопічних втручаннях складається із коаксіально розташованих трубок, з котрих внутрішня 2 має 4-6 отворів на дистальному кінці і слугує для відсмоктування аспірату, а зовнішня 1 виконує функцію корпусу, на дистальному кінці якого встановлений ретрактор 4, при цьому, корпус з'єднаний з пружною рукояткою 3 за допомогою гачка 6, що слугує для переміщення трубки 1 відносно трубки 2 при виконанні відсмоктувальної чи промивної функцій з застосуванням перемикача 5 функцій клапана 7, вмонтованого на рукоятці 3. Інструмент для відсмоктування аспірату та промивання порожнин при лапароскопічних втручаннях зображений на Фіг. 1 і Фіг. 2, де: 1 - трубка зовнішня; 2 - трубка внутрішня; 3 - рукоятка; 4 - ретрактор; 5 - перемикач клапана; 6 - гачок; 7 - клапан для задання функцій інструменту. Пристрій реалізується наступним чином: При виконанні лапароскопічних втручань необхідним є часта аспірація вмісту черевної порожнини і/або промивання з наступним відсмоктуванням, що створює передумови для травматизації навколишніх тканин (наприклад великого сальнику) і/або неадекватного осушення важко доступних місць. При роботі запропонованого пристрою відбувається коаксіальне зміщення зовнішньої трубки 1 відносно внутрішньої 2 за допомогою гачка 6, що з'єднує зовнішню трубку з пружною рукояткою 3, виникає розкриття ретрактора 4 за рахунок виходу внутрішньої трубки, яка забезпечує функції відсмоктування та промивання. У свою чергу ретрактор відводить близько розташовані тканини. У самій рукоятці розміщуються клапан 7 для задання функції інструменту (відсмоктування та промивання), а також дві стандартні трубки, через одну з яких здійснюється відведення аспірату, а інша слугує для подачі рідини з метою промивання черевної порожнини (наприклад фізіологічного розчину). У порівнянні з найближчим аналогом, запропоноване технічне рішення дозволить значно підвищити якість аспірації та промивання порожнин, особливо в важкодоступних місцях, уникнути травматизації тканин, досягти кращої візуалізації та суттєво скоротити термін операції. Джерела інформації 1. Каталог лапароскопічного інструментарію «Richard Wolf», 2012. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Інструмент для відсмоктування аспірату та промивання порожнин при лапароскопічних втручаннях, що містить трубку з отворами для екстракції аспірату, до якої прикріплений держак з клапаном для задання функцій інструменту, який відрізняється тим, що він складається із коаксіально розташованих трубок, з котрих внутрішня 2 має 4-6 отворів на дистальному кінці і 1 UA 81751 U 5 слугує для відсмоктування аспірату, а зовнішня 1 виконує функцію корпусу, на дистальному кінці якого встановлений ретрактор 4, при цьому корпус з'єднаний з пружною рукояткою 3 за допомогою гачка 6, що слугує для переміщення трубки 1 відносно трубки 2 при виконанні відсмоктувальної чи промивної функцій з застосуванням перемикача 5 функцій клапана 7, вмонтованого на рукоятці 3. 2 UA 81751 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
