Пристрій для визначення механічних напружень у феромагнітних конструкціях

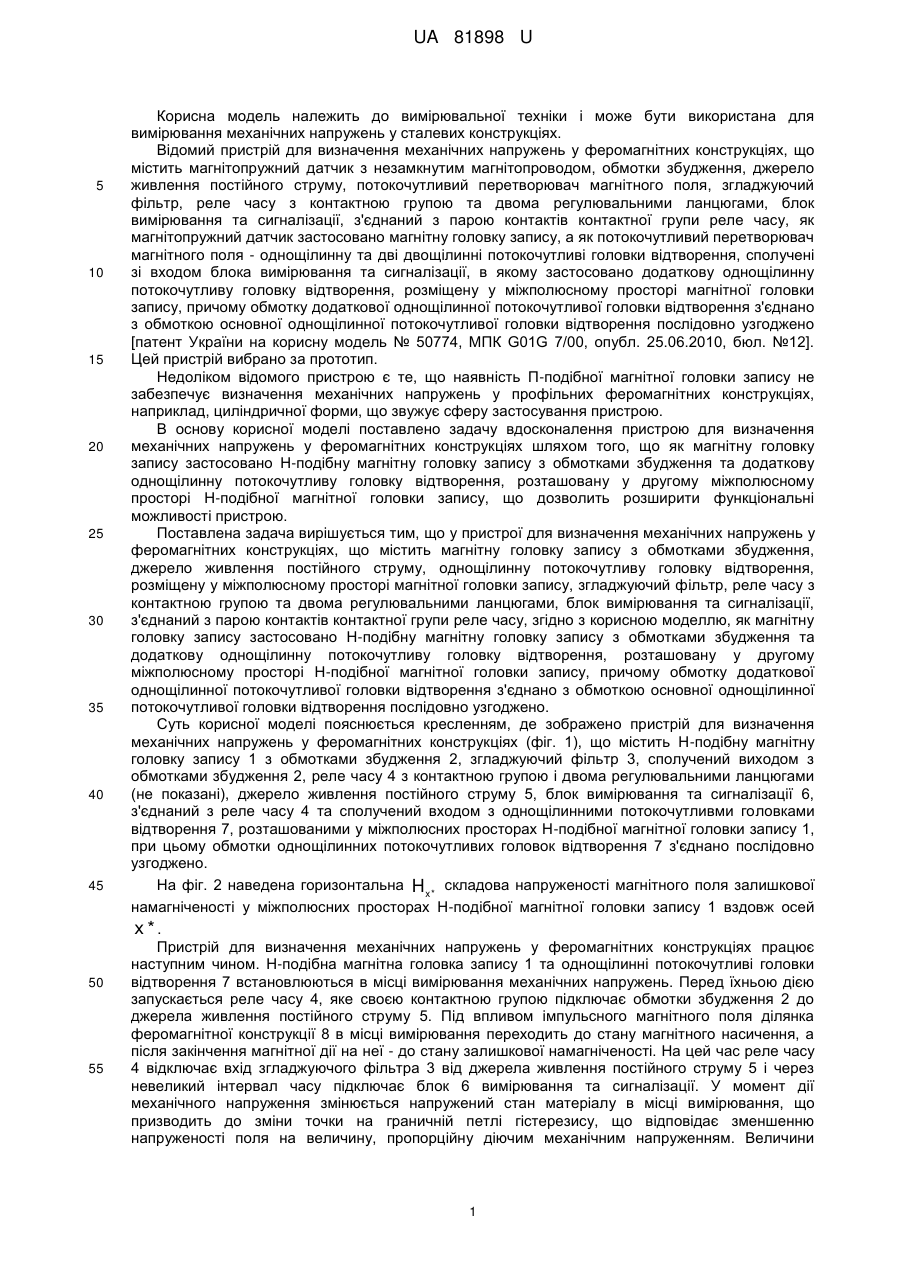

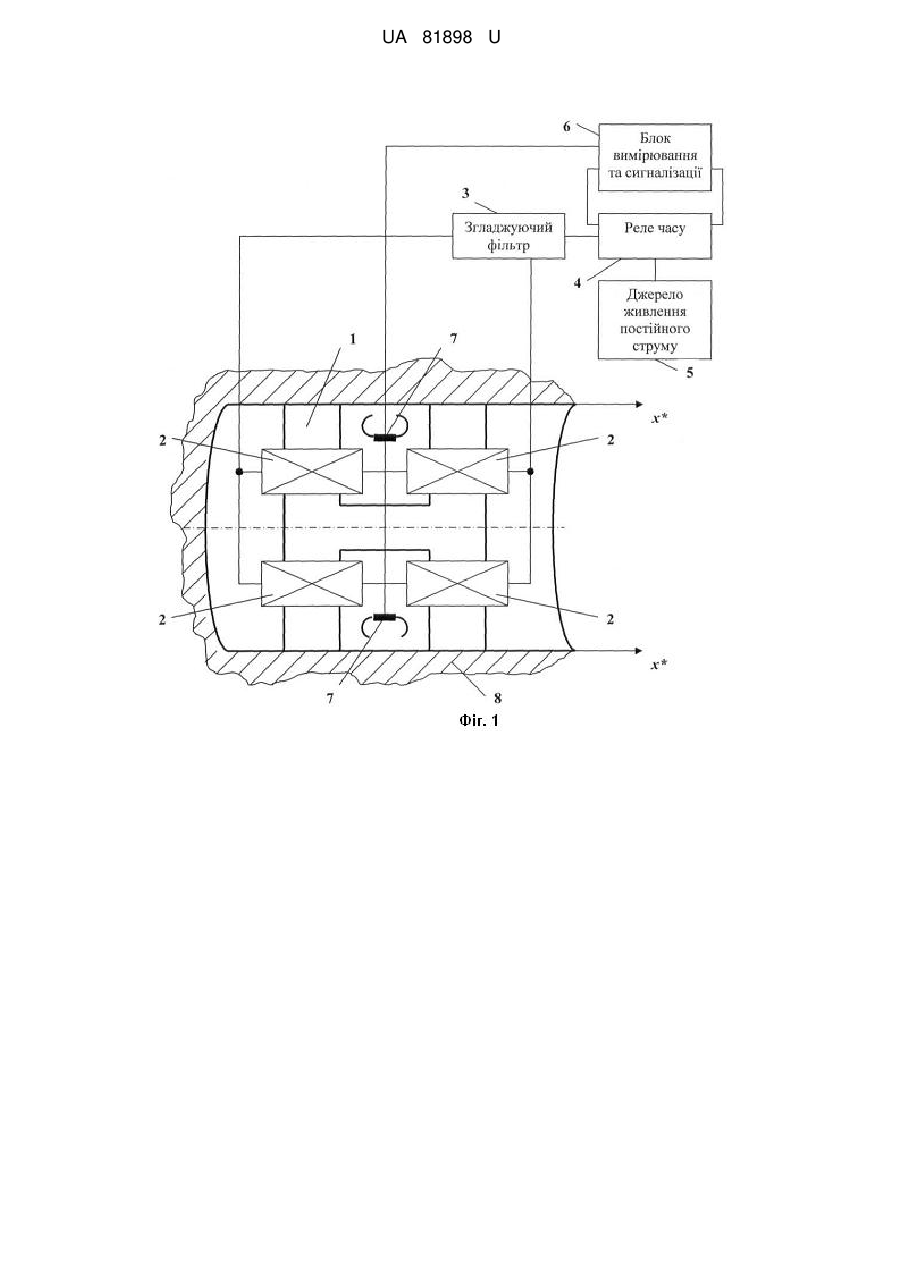

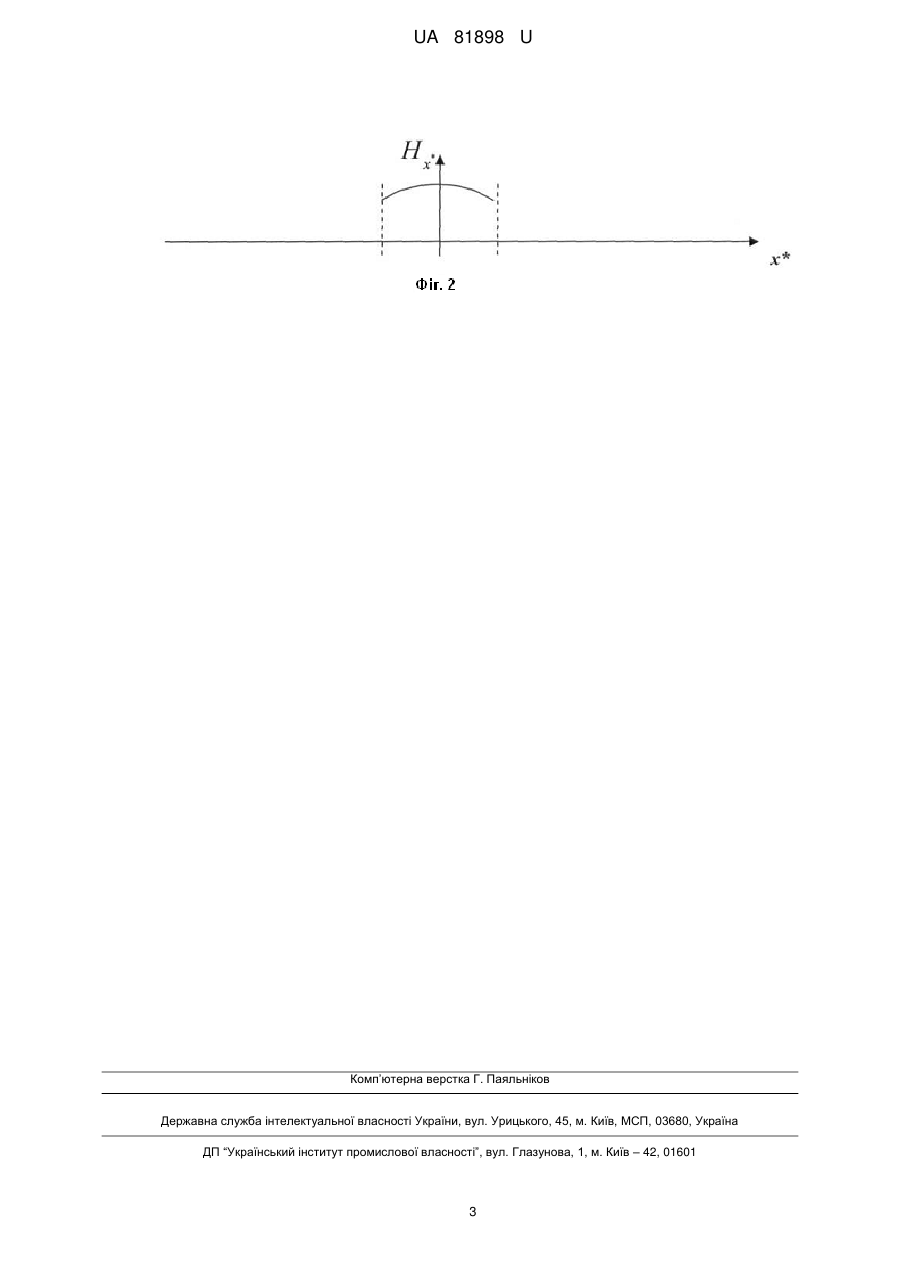

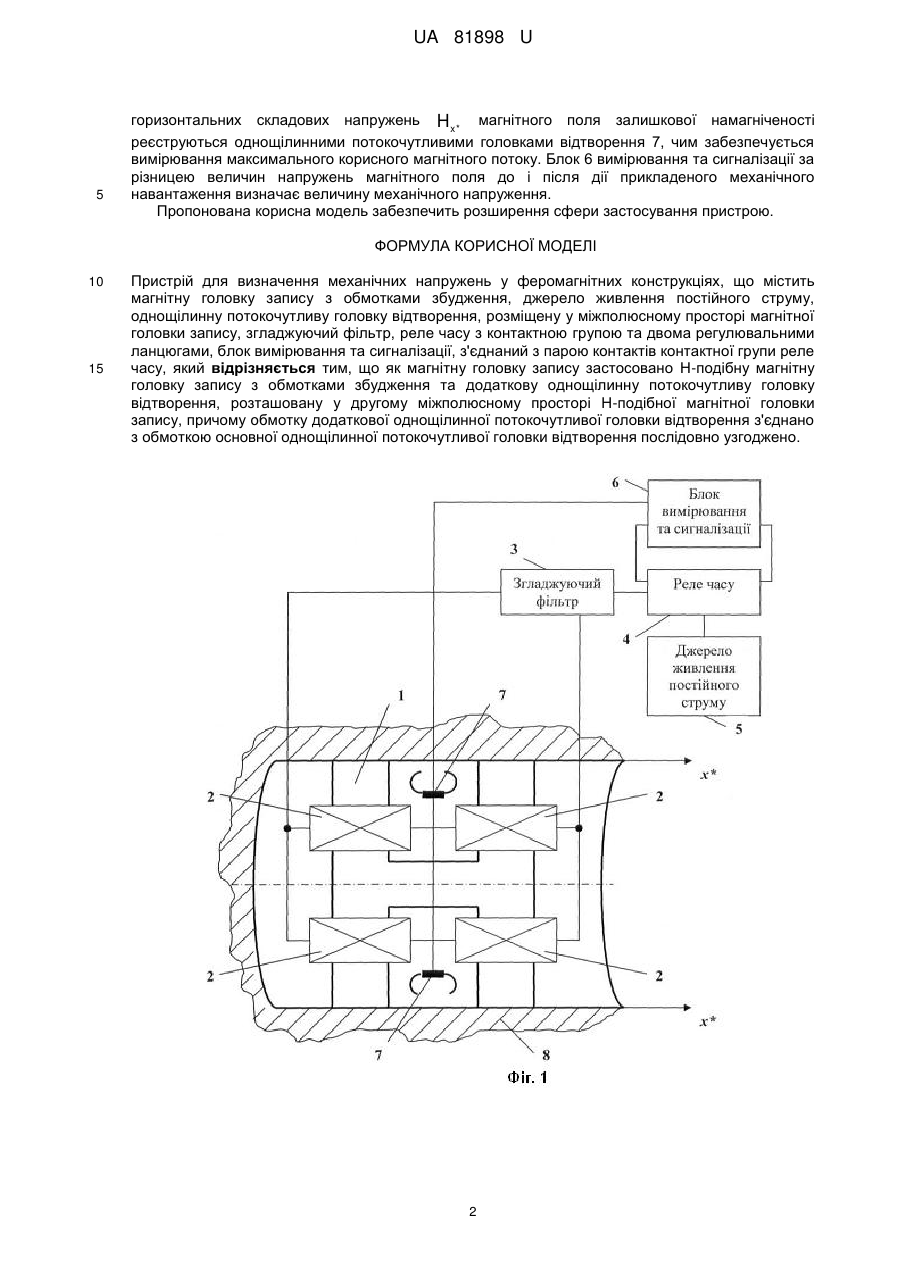

Реферат: UA 81898 U UA 81898 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання механічних напружень у сталевих конструкціях. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотки збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як магнітопружний датчик застосовано магнітну головку запису, а як потокочутливий перетворювач магнітного поля - однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, в якому застосовано додаткову однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено [патент України на корисну модель № 50774, МПК G01G 7/00, опубл. 25.06.2010, бюл. №12]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що наявність П-подібної магнітної головки запису не забезпечує визначення механічних напружень у профільних феромагнітних конструкціях, наприклад, циліндричної форми, що звужує сферу застосування пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що як магнітну головку запису застосовано Н-подібну магнітну головку запису з обмотками збудження та додаткову однощілинну потокочутливу головку відтворення, розташовану у другому міжполюсному просторі Н-подібної магнітної головки запису, що дозволить розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітну головку запису з обмотками збудження, джерело живлення постійного струму, однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, згідно з корисною моделлю, як магнітну головку запису застосовано Н-подібну магнітну головку запису з обмотками збудження та додаткову однощілинну потокочутливу головку відтворення, розташовану у другому міжполюсному просторі Н-подібної магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях (фіг. 1), що містить Н-подібну магнітну головку запису 1 з обмотками збудження 2, згладжуючий фільтр 3, сполучений виходом з обмотками збудження 2, реле часу 4 з контактною групою і двома регулювальними ланцюгами (не показані), джерело живлення постійного струму 5, блок вимірювання та сигналізації 6, з'єднаний з реле часу 4 та сполучений входом з однощілинними потокочутливми головками відтворення 7, розташованими у міжполюсних просторах Н-подібної магнітної головки запису 1, при цьому обмотки однощілинних потокочутливих головок відтворення 7 з'єднано послідовно узгоджено. На фіг. 2 наведена горизонтальна Hx * складова напруженості магнітного поля залишкової намагніченості у міжполюсних просторах Н-подібної магнітної головки запису 1 вздовж осей x *. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Н-подібна магнітна головка запису 1 та однощілинні потокочутливі головки відтворення 7 встановлюються в місці вимірювання механічних напружень. Перед їхньою дією запускається реле часу 4, яке своєю контактною групою підключає обмотки збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 8 в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючогофільтра 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент дії механічного напруження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Величини 1 UA 81898 U 5 горизонтальних складових напружень Hx * магнітного поля залишкової намагніченості реєструються однощілинними потокочутливими головками відтворення 7, чим забезпечується вимірювання максимального корисного магнітного потоку. Блок 6 вимірювання та сигналізації за різницею величин напружень магнітного поля до і після дії прикладеного механічного навантаження визначає величину механічного напруження. Пропонована корисна модель забезпечить розширення сфери застосування пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітну головку запису з обмотками збудження, джерело живлення постійного струму, однощілинну потокочутливу головку відтворення, розміщену у міжполюсному просторі магнітної головки запису, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що як магнітну головку запису застосовано Н-подібну магнітну головку запису з обмотками збудження та додаткову однощілинну потокочутливу головку відтворення, розташовану у другому міжполюсному просторі Н-подібної магнітної головки запису, причому обмотку додаткової однощілинної потокочутливої головки відтворення з'єднано з обмоткою основної однощілинної потокочутливої головки відтворення послідовно узгоджено. 2 UA 81898 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
